Зерноуборочный комбайн

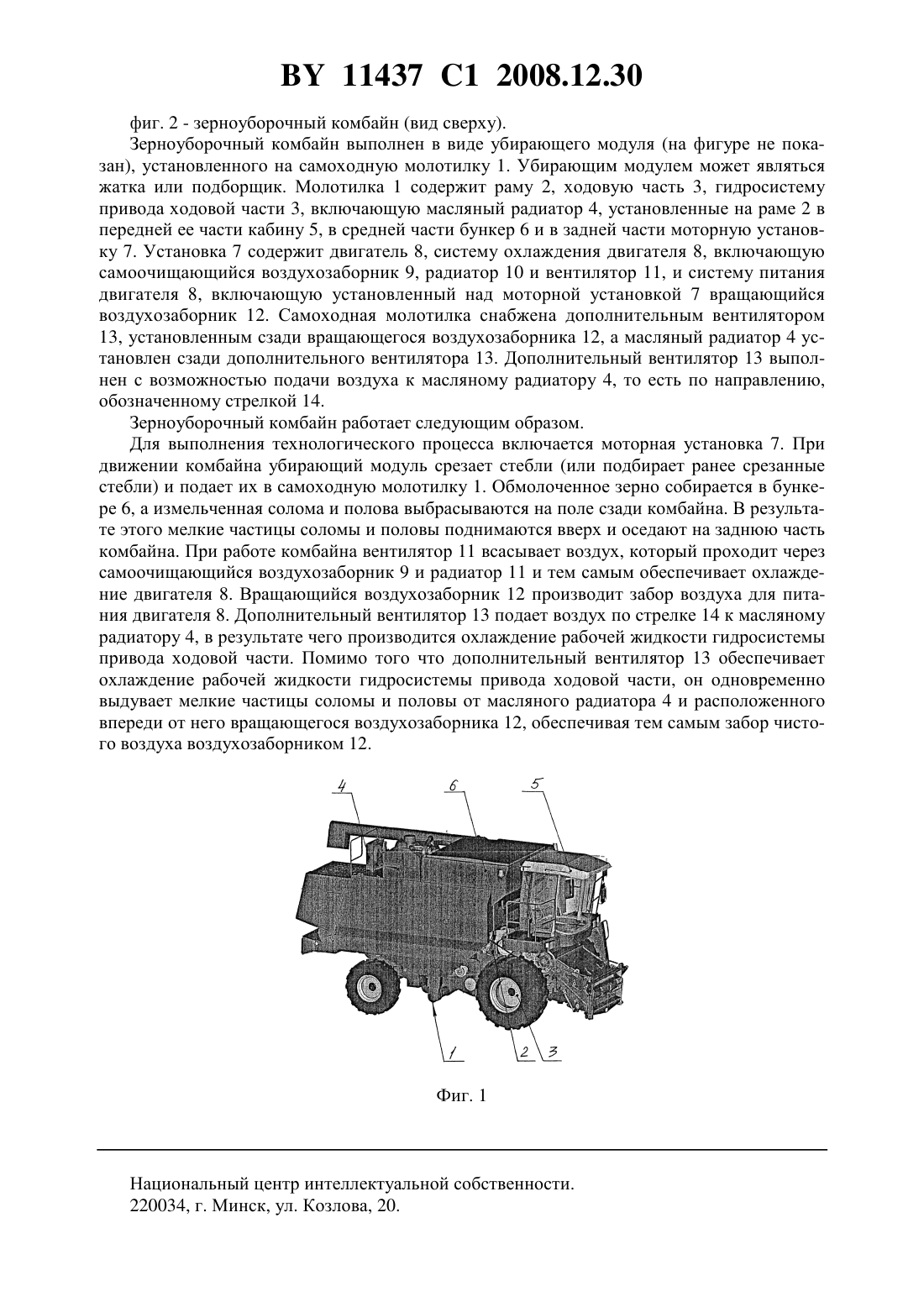

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Иоффе Марк Павлович Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Дубина Александр Александрович Кондратенко Геннадий Иванович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(56) Комбайн зерноуборочный самоходный КЗС-10 К Полесье Инструкция по эксплуатации. ПО Гомсельмаш,2005. - С. 15, 24.2044445 1, 1995.2418054 1, 1975.2430307 1, 1975.(57) Зерноуборочный комбайн, включающий убирающий модуль, установленный на самоходную молотилку, содержащую раму, ходовую часть, гидросистему привода ходовой части, включающую масляный радиатор, установленные на раме в передней ее части кабину, в средней части бункер и в задней части моторную установку, содержащую двигатель, систему охлаждения двигателя, включающую самоочищающийся воздухозаборник,радиатор и вентилятор, и систему питания двигателя, включающую установленный над 11437 1 2008.12.30 моторной установкой вращающийся воздухозаборник, отличающийся тем, что самоходная молотилка снабжена дополнительным вентилятором, установленным сзади вращающегося воздухозаборника, а масляный радиатор установлен сзади дополнительного вентилятора, при этом дополнительный вентилятор выполнен с возможностью подачи воздуха к масляному радиатору. Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции самоходных зерноуборочных комбайнов. Наиболее близким техническим решением к предложенному является зерноуборочный комбайн, включающий убирающий модуль, установленный на самоходную молотилку, содержащую раму, ходовую часть, гидросистему привода ходовой части,включающую масляный радиатор, установленные на раме в передней ее части кабину, в средней части бункер и в задней части моторную установку, содержащую двигатель, систему охлаждения двигателя, включающую самоочищающийся воздухозаборник, радиатор и вентилятор, и систему питания двигателя, включающую установленный над моторной установкой вращающийся воздухозаборник Комбайн зерноуборочный самоходный КЗС 10 К Полесье Инструкция по эксплуатации. ПО Гомсельмаш, 2005. - С. 15, 24. В данном комбайне радиатор системы охлаждения двигателя и масляный радиатор объединены в единый блок и обдуваются одним вентилятором, что не обеспечивает эффективное охлаждение как двигателя, так и рабочей жидкости гидросистемы привода ходовой части. Вращающийся воздухозаборник не защищен от попадания мелких частиц соломы и половы, что заведомо ухудшает чистоту воздуха, необходимого для питания двигателя. Таким образом, низкая эффективность работы системы охлаждения и питания двигателя и низкая эффективность охлаждения рабочей жидкости гидросистемы привода ходовой части - основные недостатки данного комбайна. Техническая задача, решаемая заявляемым изобретением, - повышение эффективности работы системы охлаждения и питания двигателя и эффективности охлаждения рабочей жидкости гидросистемы привода ходовой части зерноуборочного комбайна. Поставленная задача достигается тем, что в зерноуборочном комбайне, выполненном в виде убирающего модуля, установленного на самоходную молотилку, содержащую раму, ходовую часть, гидросистему привода ходовой части, включающую масляный радиатор, установленные на раме в передней ее части кабину, в средней части бункер и в задней части моторную установку, содержащую двигатель, систему охлаждения двигателя,включающую самоочищающийся воздухозаборник, радиатор и вентилятор, и систему питания двигателя, включающую установленный над моторной установкой вращающийся воздухозаборник, самоходная молотилка снабжена дополнительным вентилятором, установленным сзади вращающегося воздухозаборника, а масляный радиатор установлен сзади дополнительного вентилятора, при этом вентилятор выполнен с возможностью подачи воздуха к масляному радиатору. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение самоходной молотилки дополнительным вентилятором и установка его сзади вращающегося воздухозаборника системы питания двигателя, а также установка масляного радиатора гидросистемы привода ходовой части сзади дополнительного вентилятора повышают эффективность работы системы охлаждения и питания двигателя и эффективность охлаждения рабочей жидкости гидросистемы привода ходовой части зерноуборочного комбайна, что для специалиста явным образом не следует из уровня техники. Изложенная сущность заявляемого изобретения поясняется чертежами, на которых представлены фиг. 1 - общий вид зерноуборочного комбайна 2 11437 1 2008.12.30 фиг. 2 - зерноуборочный комбайн (вид сверху). Зерноуборочный комбайн выполнен в виде убирающего модуля (на фигуре не показан), установленного на самоходную молотилку 1. Убирающим модулем может являться жатка или подборщик. Молотилка 1 содержит раму 2, ходовую часть 3, гидросистему привода ходовой части 3, включающую масляный радиатор 4, установленные на раме 2 в передней ее части кабину 5, в средней части бункер 6 и в задней части моторную установку 7. Установка 7 содержит двигатель 8, систему охлаждения двигателя 8, включающую самоочищающийся воздухозаборник 9, радиатор 10 и вентилятор 11, и систему питания двигателя 8, включающую установленный над моторной установкой 7 вращающийся воздухозаборник 12. Самоходная молотилка снабжена дополнительным вентилятором 13, установленным сзади вращающегося воздухозаборника 12, а масляный радиатор 4 установлен сзади дополнительного вентилятора 13. Дополнительный вентилятор 13 выполнен с возможностью подачи воздуха к масляному радиатору 4, то есть по направлению,обозначенному стрелкой 14. Зерноуборочный комбайн работает следующим образом. Для выполнения технологического процесса включается моторная установка 7. При движении комбайна убирающий модуль срезает стебли (или подбирает ранее срезанные стебли) и подает их в самоходную молотилку 1. Обмолоченное зерно собирается в бункере 6, а измельченная солома и полова выбрасываются на поле сзади комбайна. В результате этого мелкие частицы соломы и половы поднимаются вверх и оседают на заднюю часть комбайна. При работе комбайна вентилятор 11 всасывает воздух, который проходит через самоочищающийся воздухозаборник 9 и радиатор 11 и тем самым обеспечивает охлаждение двигателя 8. Вращающийся воздухозаборник 12 производит забор воздуха для питания двигателя 8. Дополнительный вентилятор 13 подает воздух по стрелке 14 к масляному радиатору 4, в результате чего производится охлаждение рабочей жидкости гидросистемы привода ходовой части. Помимо того что дополнительный вентилятор 13 обеспечивает охлаждение рабочей жидкости гидросистемы привода ходовой части, он одновременно выдувает мелкие частицы соломы и половы от масляного радиатора 4 и расположенного впереди от него вращающегося воздухозаборника 12, обеспечивая тем самым забор чистого воздуха воздухозаборником 12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
