Кормушка для сельскохозяйственных животных

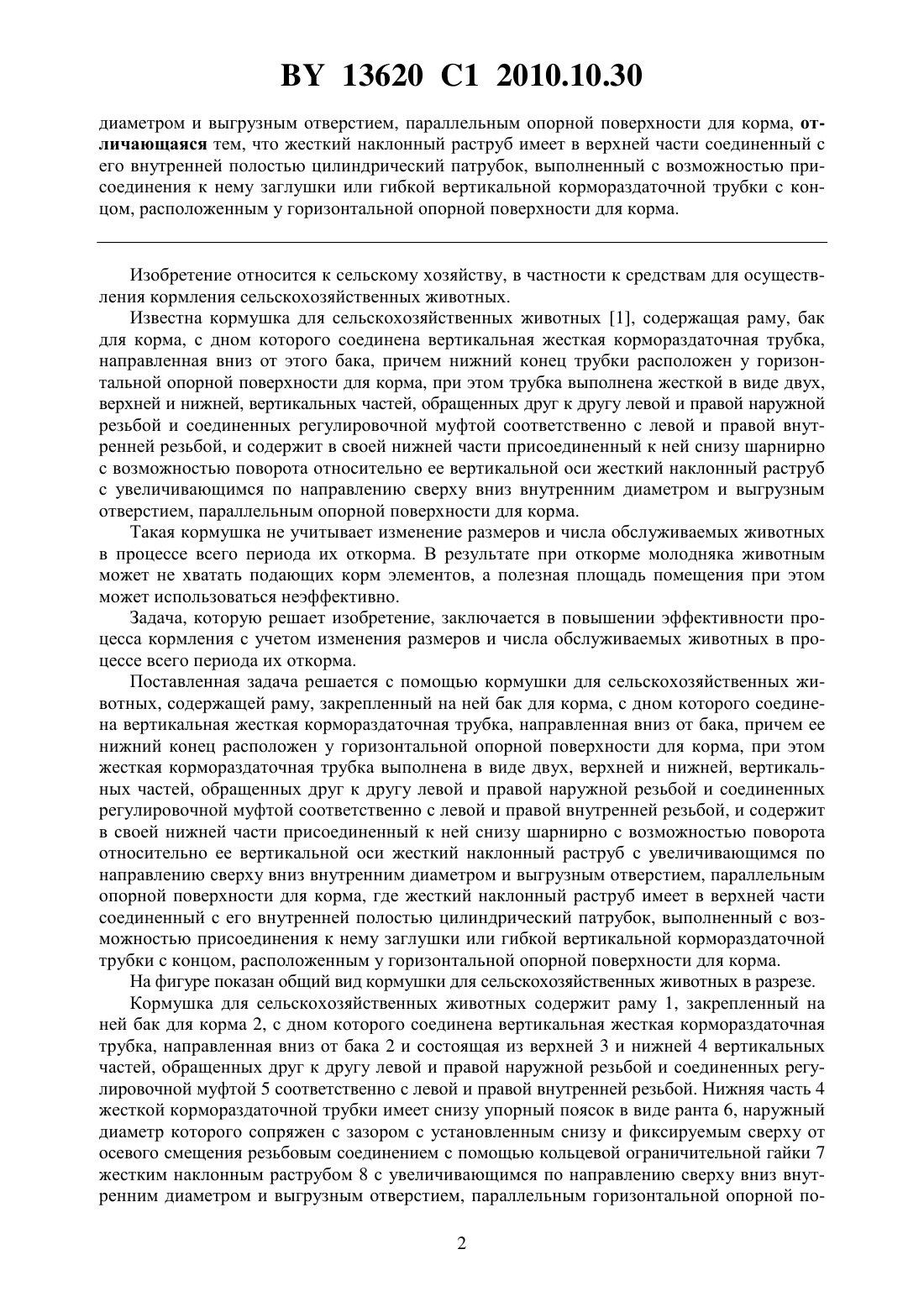

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОРМУШКА ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЖИВОТНЫХ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Кормушка для сельскохозяйственных животных, содержащая раму, закрепленный на ней бак для корма, с дном которого соединена вертикальная жесткая кормораздаточная трубка, направленная вниз от бака, причем ее нижний конец расположен у горизонтальной опорной поверхности для корма, при этом жесткая кормораздаточная трубка выполнена в виде двух, верхней и нижней, вертикальных частей, обращенных друг к другу левой и правой наружной резьбой и соединенных регулировочной муфтой соответственно с левой и правой внутренней резьбой, и содержит в своей нижней части присоединенный к ней снизу шарнирно с возможностью поворота относительно ее вертикальной оси жесткий наклонный раструб с увеличивающимся по направлению сверху вниз внутренним 13620 1 2010.10.30 диаметром и выгрузным отверстием, параллельным опорной поверхности для корма, отличающаяся тем, что жесткий наклонный раструб имеет в верхней части соединенный с его внутренней полостью цилиндрический патрубок, выполненный с возможностью присоединения к нему заглушки или гибкой вертикальной кормораздаточной трубки с концом, расположенным у горизонтальной опорной поверхности для корма. Изобретение относится к сельскому хозяйству, в частности к средствам для осуществления кормления сельскохозяйственных животных. Известна кормушка для сельскохозяйственных животных 1, содержащая раму, бак для корма, с дном которого соединена вертикальная жесткая кормораздаточная трубка,направленная вниз от этого бака, причем нижний конец трубки расположен у горизонтальной опорной поверхности для корма, при этом трубка выполнена жесткой в виде двух,верхней и нижней, вертикальных частей, обращенных друг к другу левой и правой наружной резьбой и соединенных регулировочной муфтой соответственно с левой и правой внутренней резьбой, и содержит в своей нижней части присоединенный к ней снизу шарнирно с возможностью поворота относительно ее вертикальной оси жесткий наклонный раструб с увеличивающимся по направлению сверху вниз внутренним диаметром и выгрузным отверстием, параллельным опорной поверхности для корма. Такая кормушка не учитывает изменение размеров и числа обслуживаемых животных в процессе всего периода их откорма. В результате при откорме молодняка животным может не хватать подающих корм элементов, а полезная площадь помещения при этом может использоваться неэффективно. Задача, которую решает изобретение, заключается в повышении эффективности процесса кормления с учетом изменения размеров и числа обслуживаемых животных в процессе всего периода их откорма. Поставленная задача решается с помощью кормушки для сельскохозяйственных животных, содержащей раму, закрепленный на ней бак для корма, с дном которого соединена вертикальная жесткая кормораздаточная трубка, направленная вниз от бака, причем ее нижний конец расположен у горизонтальной опорной поверхности для корма, при этом жесткая кормораздаточная трубка выполнена в виде двух, верхней и нижней, вертикальных частей, обращенных друг к другу левой и правой наружной резьбой и соединенных регулировочной муфтой соответственно с левой и правой внутренней резьбой, и содержит в своей нижней части присоединенный к ней снизу шарнирно с возможностью поворота относительно ее вертикальной оси жесткий наклонный раструб с увеличивающимся по направлению сверху вниз внутренним диаметром и выгрузным отверстием, параллельным опорной поверхности для корма, где жесткий наклонный раструб имеет в верхней части соединенный с его внутренней полостью цилиндрический патрубок, выполненный с возможностью присоединения к нему заглушки или гибкой вертикальной кормораздаточной трубки с концом, расположенным у горизонтальной опорной поверхности для корма. На фигуре показан общий вид кормушки для сельскохозяйственных животных в разрезе. Кормушка для сельскохозяйственных животных содержит раму 1, закрепленный на ней бак для корма 2, с дном которого соединена вертикальная жесткая кормораздаточная трубка, направленная вниз от бака 2 и состоящая из верхней 3 и нижней 4 вертикальных частей, обращенных друг к другу левой и правой наружной резьбой и соединенных регулировочной муфтой 5 соответственно с левой и правой внутренней резьбой. Нижняя часть 4 жесткой кормораздаточной трубки имеет снизу упорный поясок в виде ранта 6, наружный диаметр которого сопряжен с зазором с установленным снизу и фиксируемым сверху от осевого смещения резьбовым соединением с помощью кольцевой ограничительной гайки 7 жестким наклонным раструбом 8 с увеличивающимся по направлению сверху вниз внутренним диаметром и выгрузным отверстием, параллельным горизонтальной опорной по 2 13620 1 2010.10.30 верхности для корма. При этом радиальные и осевые зазоры в сопряжении жесткого наклонного раструба 8 с упорным пояском в виде ранта 6 нижней части 4 жесткой кормораздаточной трубки обеспечивают возможность его поворота относительно вертикальной оси жесткой кормораздаточной трубки. Жесткий наклонной раструб 8 имеет в дне верхней части соединенный с его внутренней полостью цилиндрический патрубок 9 с наружной резьбой в его нижней части, причем ось симметрии патрубка 9 совпадает с осью симметрии вертикальной жесткой кормораздаточной трубки. К патрубку 9 с помощью переходника 10 с внутренней резьбой присоединена гибкая вертикальная кормораздаточная трубка 11, закрепленная на переходнике пружинным кольцом 12, с концом, расположенным у горизонтальной опорной поверхности для корма. Переходник 10 с гибкой вертикальной кормораздаточной трубкой 11 может быть отсоединен от патрубка 9 и заменен навинчивающейся заглушкой (на фигуре не показана). Кормушка работает следующим образом. Корм загружается в бак 2 и под действием собственного веса поступает по верхней 3 и нижней 4 вертикальным частям жесткой кормораздаточной трубки к наклонному раструбу 8,патрубку 9 и далее внутри них к горизонтальной опорной поверхности для корма 13. При этом, в зависимости от зернистости, влажности и других физико-механических качеств корма, определяющих его сыпучесть, с помощью вращения регулировочной муфты 5 предварительно устанавливают зазор между горизонтальной опорной поверхностью для корма 13 и параллельными ей выгрузными отверстиями наклонного раструба 8 и гибкой вертикальной кормораздаточной трубки 11 таким образом, чтобы обеспечивалось самозапирание в неподвижном положении наклонного раструба 8 и трубки 11 сыпучего корма,препятствующее его дальнейшему распространению по опорной поверхности для корма 13. При появлении потребности в кормлении сельскохозяйственные животные по запаху приближаются своей головной частью к выступающим у выгрузных отверстий наклонного раструба 8 и гибкой вертикальной кормораздаточной трубки 11 частицам корма и, поворачивая их головой (показано на фигуре штрих-пунктирной линией), получают свободный доступ к порции корма. При этом беспрепятственный доступ к кормлению имеют как минимум две головы молодняка. После полного поедания первоначальной порции сельскохозяйственные животные путем следующего поворота головой наклонного раструба 8 и трубки 11 могут продолжить кормление, при котором обеспечивается исключающее потери полное использование корма по его прямому назначению. По мере увеличения размеров животных, их возможности одновременного доступа к кормушке все более затрудняются и кормушка начинает применяться только для кормления одного животного. В этих условиях использование канала подачи корма через гибкую вертикальную кормораздаточную трубку 11 не целесообразно и может привести в результате случайного воздействия на нее животного к непроизводительному расходу корма с последующим его загрязнением и невозможностью дальнейшего использования. В этом случае, при кормлении крупных животных, переходник 10 с гибкой вертикальной кормораздаточной трубкой 11 отсоединяется от патрубка 9 и заменяется навинчивающейся заглушкой (на фигуре не показана). Источник информации 1. Патент полезной модели Республики Беларусь 4360 , МПК 01 5/00 // Бюл.2. 2008. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
