Плоская виброизолирующая опора
Номер патента: 12349
Опубликовано: 30.08.2009
Авторы: Каренский Сергей Константинович, Фурс Владимир Павлович
Текст

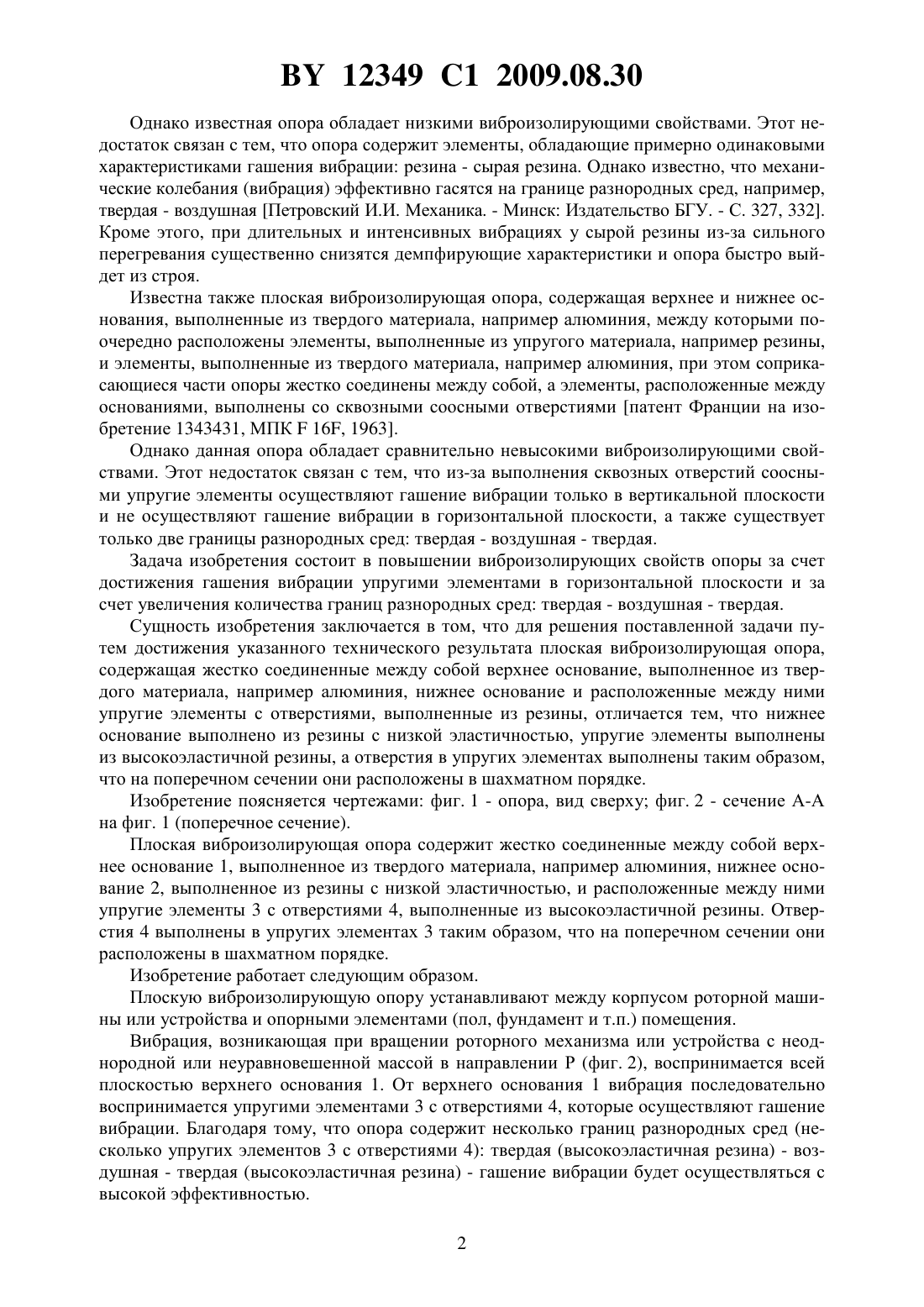

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Фурс Владимир Павлович Каренский Сергей Константинович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Плоская виброизолирующая опора, содержащая жестко соединенные между собой верхнее основание, выполненное из твердого материала, например алюминия, нижнее основание и расположенные между ними упругие элементы с отверстиями, выполненные из резины, отличающаяся тем, что нижнее основание выполнено из резины с низкой эластичностью, упругие элементы выполнены из высокоэластичной резины, а отверстия в упругих элементах выполнены таким образом, что на поперечном сечении они расположены в шахматном порядке. Фиг. 2 Изобретение относится к виброизолирующим устройствам и может найти применение для снижения вибрационного воздействия работающих роторных машин и устройств на опорные элементы (пол, фундамент и т.п.) помещений. Известна плоская виброизолирующая опора, содержащая верхнее и нижнее основания и элемент, расположенный между основаниями и выполненный из упругого материала,например резины, с отверстиями, расположенными под углом к плоскости симметрии опоры, при этом отверстия заполнены материалом с вязкостью, большей вязкости резины,например сырой резиной а.с. СССР 912974, МПК 16 3/00, 1982. 12349 1 2009.08.30 Однако известная опора обладает низкими виброизолирующими свойствами. Этот недостаток связан с тем, что опора содержит элементы, обладающие примерно одинаковыми характеристиками гашения вибрации резина - сырая резина. Однако известно, что механические колебания (вибрация) эффективно гасятся на границе разнородных сред, например,твердая - воздушная Петровский И.И. Механика. - Минск Издательство БГУ. - С. 327, 332. Кроме этого, при длительных и интенсивных вибрациях у сырой резины из-за сильного перегревания существенно снизятся демпфирующие характеристики и опора быстро выйдет из строя. Известна также плоская виброизолирующая опора, содержащая верхнее и нижнее основания, выполненные из твердого материала, например алюминия, между которыми поочередно расположены элементы, выполненные из упругого материала, например резины,и элементы, выполненные из твердого материала, например алюминия, при этом соприкасающиеся части опоры жестко соединены между собой, а элементы, расположенные между основаниями, выполнены со сквозными соосными отверстиями патент Франции на изобретение 1343431, МПК 16, 1963. Однако данная опора обладает сравнительно невысокими виброизолирующими свойствами. Этот недостаток связан с тем, что из-за выполнения сквозных отверстий соосными упругие элементы осуществляют гашение вибрации только в вертикальной плоскости и не осуществляют гашение вибрации в горизонтальной плоскости, а также существует только две границы разнородных сред твердая - воздушная - твердая. Задача изобретения состоит в повышении виброизолирующих свойств опоры за счет достижения гашения вибрации упругими элементами в горизонтальной плоскости и за счет увеличения количества границ разнородных сред твердая - воздушная - твердая. Сущность изобретения заключается в том, что для решения поставленной задачи путем достижения указанного технического результата плоская виброизолирующая опора,содержащая жестко соединенные между собой верхнее основание, выполненное из твердого материала, например алюминия, нижнее основание и расположенные между ними упругие элементы с отверстиями, выполненные из резины, отличается тем, что нижнее основание выполнено из резины с низкой эластичностью, упругие элементы выполнены из высокоэластичной резины, а отверстия в упругих элементах выполнены таким образом,что на поперечном сечении они расположены в шахматном порядке. Изобретение поясняется чертежами фиг. 1 - опора, вид сверху фиг. 2 - сечение А-А на фиг. 1 (поперечное сечение). Плоская виброизолирующая опора содержит жестко соединенные между собой верхнее основание 1, выполненное из твердого материала, например алюминия, нижнее основание 2, выполненное из резины с низкой эластичностью, и расположенные между ними упругие элементы 3 с отверстиями 4, выполненные из высокоэластичной резины. Отверстия 4 выполнены в упругих элементах 3 таким образом, что на поперечном сечении они расположены в шахматном порядке. Изобретение работает следующим образом. Плоскую виброизолирующую опору устанавливают между корпусом роторной машины или устройства и опорными элементами (пол, фундамент и т.п.) помещения. Вибрация, возникающая при вращении роторного механизма или устройства с неоднородной или неуравновешенной массой в направлении Р (фиг. 2), воспринимается всей плоскостью верхнего основания 1. От верхнего основания 1 вибрация последовательно воспринимается упругими элементами 3 с отверстиями 4, которые осуществляют гашение вибрации. Благодаря тому, что опора содержит несколько границ разнородных сред (несколько упругих элементов 3 с отверстиями 4) твердая (высокоэластичная резина) - воздушная - твердая (высокоэластичная резина) - гашение вибрации будет осуществляться с высокой эффективностью. 2 12349 1 2009.08.30 Рассчитывая объем отверстий 4 и площадь сечения упругих элементов 3, можно подбирать жесткость виброизолирующей опоры для роторных механизмов и устройств,имеющих различные массогабаритные и вибрационные характеристики. Нижнее основание 2 предназначено для разграничения виброизолирующей опоры и опорных элементов (пол, фундамент и т.п.) помещения и для гашения остаточных проявлений вибрации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
