Устройство для удаления ботвы корнеплодов на корню

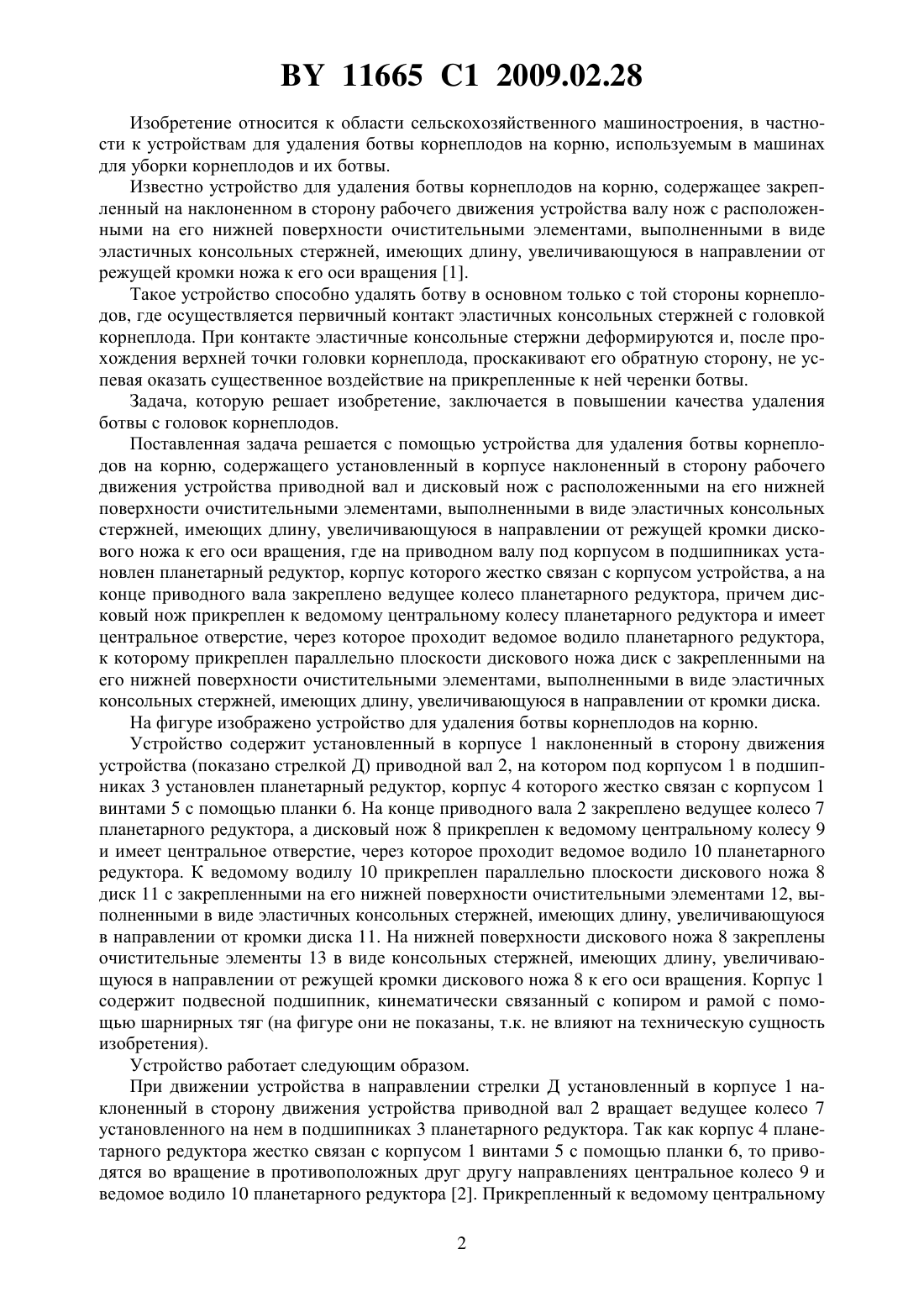

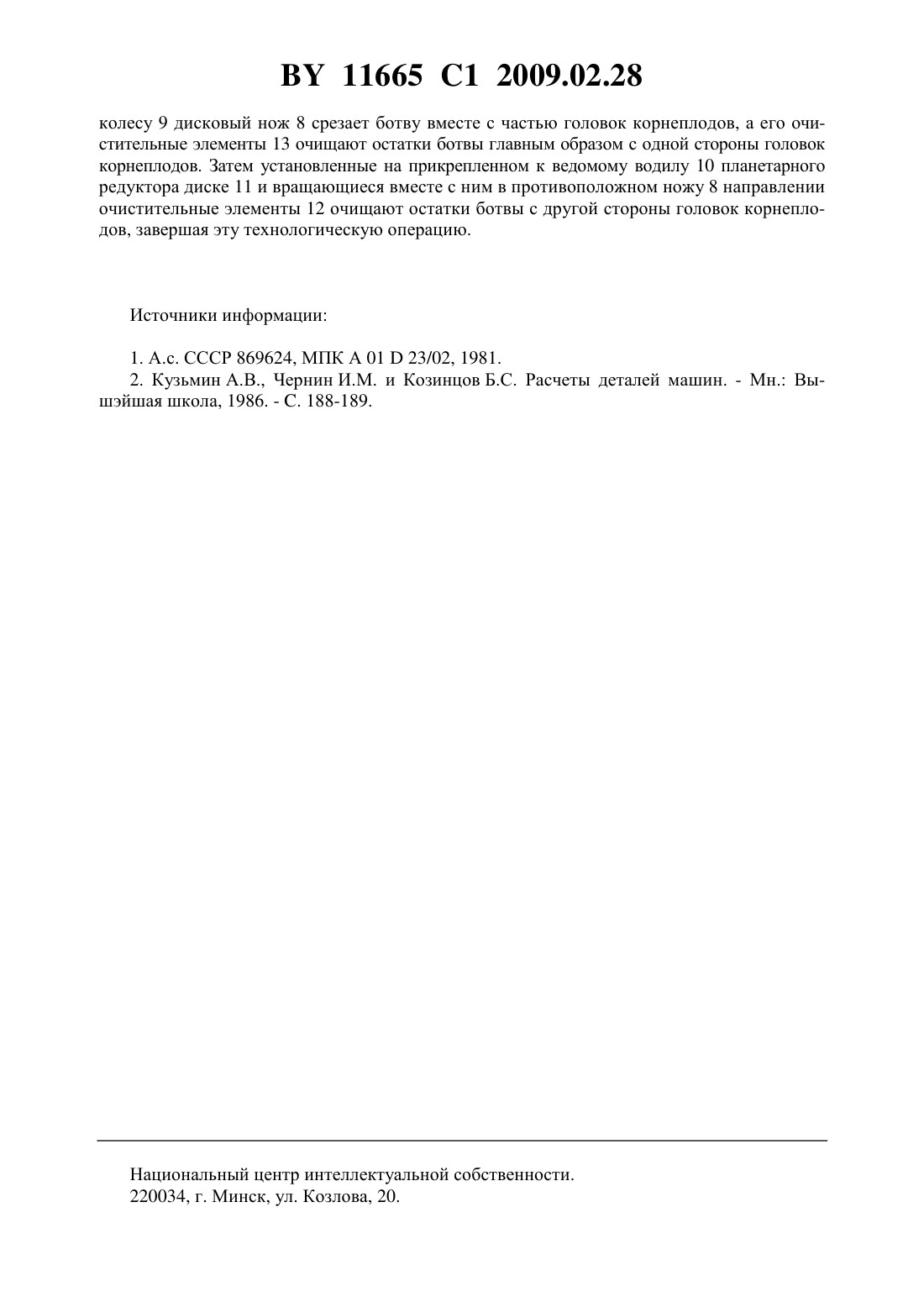

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ БОТВЫ КОРНЕПЛОДОВ НА КОРНЮ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для удаления ботвы корнеплодов на корню, содержащее установленный в корпусе наклоненный в сторону рабочего движения устройства приводной вал и дисковый нож с расположенными на его нижней поверхности очистительными элементами, выполненными в виде эластичных консольных стержней, имеющих длину, увеличивающуюся в направлении от режущей кромки дискового ножа к его оси вращения, отличающееся тем,что на приводном валу под корпусом в подшипниках установлен планетарный редуктор,корпус которого жестко связан с корпусом устройства, а на конце приводного вала закреплено ведущее колесо планетарного редуктора, причем дисковый нож прикреплен к ведомому центральному колесу планетарного редуктора и имеет центральное отверстие, через которое проходит ведомое водило планетарного редуктора, к которому прикреплен параллельно плоскости дискового ножа диск с закрепленными на его нижней поверхности очистительными элементами, выполненными в виде эластичных консольных стержней,имеющих длину, увеличивающуюся в направлении от кромки диска. 11665 1 2009.02.28 Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для удаления ботвы корнеплодов на корню, используемым в машинах для уборки корнеплодов и их ботвы. Известно устройство для удаления ботвы корнеплодов на корню, содержащее закрепленный на наклоненном в сторону рабочего движения устройства валу нож с расположенными на его нижней поверхности очистительными элементами, выполненными в виде эластичных консольных стержней, имеющих длину, увеличивающуюся в направлении от режущей кромки ножа к его оси вращения 1. Такое устройство способно удалять ботву в основном только с той стороны корнеплодов, где осуществляется первичный контакт эластичных консольных стержней с головкой корнеплода. При контакте эластичные консольные стержни деформируются и, после прохождения верхней точки головки корнеплода, проскакивают его обратную сторону, не успевая оказать существенное воздействие на прикрепленные к ней черенки ботвы. Задача, которую решает изобретение, заключается в повышении качества удаления ботвы с головок корнеплодов. Поставленная задача решается с помощью устройства для удаления ботвы корнеплодов на корню, содержащего установленный в корпусе наклоненный в сторону рабочего движения устройства приводной вал и дисковый нож с расположенными на его нижней поверхности очистительными элементами, выполненными в виде эластичных консольных стержней, имеющих длину, увеличивающуюся в направлении от режущей кромки дискового ножа к его оси вращения, где на приводном валу под корпусом в подшипниках установлен планетарный редуктор, корпус которого жестко связан с корпусом устройства, а на конце приводного вала закреплено ведущее колесо планетарного редуктора, причем дисковый нож прикреплен к ведомому центральному колесу планетарного редуктора и имеет центральное отверстие, через которое проходит ведомое водило планетарного редуктора,к которому прикреплен параллельно плоскости дискового ножа диск с закрепленными на его нижней поверхности очистительными элементами, выполненными в виде эластичных консольных стержней, имеющих длину, увеличивающуюся в направлении от кромки диска. На фигуре изображено устройство для удаления ботвы корнеплодов на корню. Устройство содержит установленный в корпусе 1 наклоненный в сторону движения устройства (показано стрелкой Д) приводной вал 2, на котором под корпусом 1 в подшипниках 3 установлен планетарный редуктор, корпус 4 которого жестко связан с корпусом 1 винтами 5 с помощью планки 6. На конце приводного вала 2 закреплено ведущее колесо 7 планетарного редуктора, а дисковый нож 8 прикреплен к ведомому центральному колесу 9 и имеет центральное отверстие, через которое проходит ведомое водило 10 планетарного редуктора. К ведомому водилу 10 прикреплен параллельно плоскости дискового ножа 8 диск 11 с закрепленными на его нижней поверхности очистительными элементами 12, выполненными в виде эластичных консольных стержней, имеющих длину, увеличивающуюся в направлении от кромки диска 11. На нижней поверхности дискового ножа 8 закреплены очистительные элементы 13 в виде консольных стержней, имеющих длину, увеличивающуюся в направлении от режущей кромки дискового ножа 8 к его оси вращения. Корпус 1 содержит подвесной подшипник, кинематически связанный с копиром и рамой с помощью шарнирных тяг (на фигуре они не показаны, т.к. не влияют на техническую сущность изобретения). Устройство работает следующим образом. При движении устройства в направлении стрелки Д установленный в корпусе 1 наклоненный в сторону движения устройства приводной вал 2 вращает ведущее колесо 7 установленного на нем в подшипниках 3 планетарного редуктора. Так как корпус 4 планетарного редуктора жестко связан с корпусом 1 винтами 5 с помощью планки 6, то приводятся во вращение в противоположных друг другу направлениях центральное колесо 9 и ведомое водило 10 планетарного редуктора 2. Прикрепленный к ведомому центральному 2 11665 1 2009.02.28 колесу 9 дисковый нож 8 срезает ботву вместе с частью головок корнеплодов, а его очистительные элементы 13 очищают остатки ботвы главным образом с одной стороны головок корнеплодов. Затем установленные на прикрепленном к ведомому водилу 10 планетарного редуктора диске 11 и вращающиеся вместе с ним в противоположном ножу 8 направлении очистительные элементы 12 очищают остатки ботвы с другой стороны головок корнеплодов, завершая эту технологическую операцию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
