Лебёдка

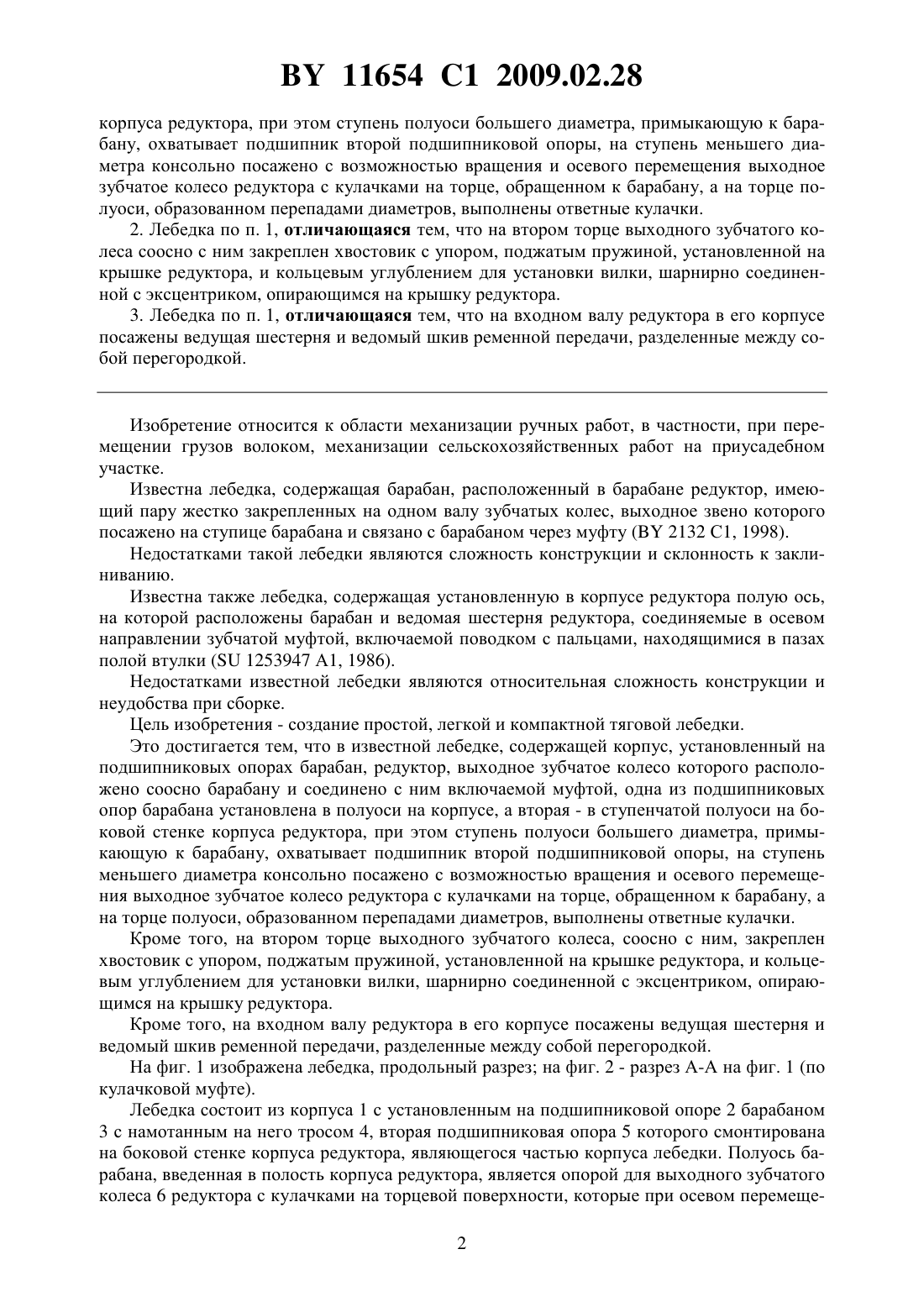

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Сас Николай Владимирович Стрижанова Татьяна Владимировна(72) Авторы Сас Николай Владимирович Стрижанова Татьяна Владимировна(73) Патентообладатели Сас Николай Владимирович Стрижанова Татьяна Владимировна(57) 1. Лебедка, содержащая корпус, установленный на подшипниковых опорах барабан,редуктор, выходное зубчатое колесо которого расположено соосно барабану и соединено с ним включаемой муфтой, отличающаяся тем, что одна из подшипниковых опор барабана установлена в полуоси на корпусе, а вторая - в ступенчатой полуоси на боковой стенке 11654 1 2009.02.28 корпуса редуктора, при этом ступень полуоси большего диаметра, примыкающую к барабану, охватывает подшипник второй подшипниковой опоры, на ступень меньшего диаметра консольно посажено с возможностью вращения и осевого перемещения выходное зубчатое колесо редуктора с кулачками на торце, обращенном к барабану, а на торце полуоси, образованном перепадами диаметров, выполнены ответные кулачки. 2. Лебедка по п. 1, отличающаяся тем, что на втором торце выходного зубчатого колеса соосно с ним закреплен хвостовик с упором, поджатым пружиной, установленной на крышке редуктора, и кольцевым углублением для установки вилки, шарнирно соединенной с эксцентриком, опирающимся на крышку редуктора. 3. Лебедка по п. 1, отличающаяся тем, что на входном валу редуктора в его корпусе посажены ведущая шестерня и ведомый шкив ременной передачи, разделенные между собой перегородкой. Изобретение относится к области механизации ручных работ, в частности, при перемещении грузов волоком, механизации сельскохозяйственных работ на приусадебном участке. Известна лебедка, содержащая барабан, расположенный в барабане редуктор, имеющий пару жестко закрепленных на одном валу зубчатых колес, выходное звено которого посажено на ступице барабана и связано с барабаном через муфту ( 2132 С 1, 1998). Недостатками такой лебедки являются сложность конструкции и склонность к заклиниванию. Известна также лебедка, содержащая установленную в корпусе редуктора полую ось,на которой расположены барабан и ведомая шестерня редуктора, соединяемые в осевом направлении зубчатой муфтой, включаемой поводком с пальцами, находящимися в пазах полой втулки ( 1253947 А 1, 1986). Недостатками известной лебедки являются относительная сложность конструкции и неудобства при сборке. Цель изобретения - создание простой, легкой и компактной тяговой лебедки. Это достигается тем, что в известной лебедке, содержащей корпус, установленный на подшипниковых опорах барабан, редуктор, выходное зубчатое колесо которого расположено соосно барабану и соединено с ним включаемой муфтой, одна из подшипниковых опор барабана установлена в полуоси на корпусе, а вторая - в ступенчатой полуоси на боковой стенке корпуса редуктора, при этом ступень полуоси большего диаметра, примыкающую к барабану, охватывает подшипник второй подшипниковой опоры, на ступень меньшего диаметра консольно посажено с возможностью вращения и осевого перемещения выходное зубчатое колесо редуктора с кулачками на торце, обращенном к барабану, а на торце полуоси, образованном перепадами диаметров, выполнены ответные кулачки. Кроме того, на втором торце выходного зубчатого колеса, соосно с ним, закреплен хвостовик с упором, поджатым пружиной, установленной на крышке редуктора, и кольцевым углублением для установки вилки, шарнирно соединенной с эксцентриком, опирающимся на крышку редуктора. Кроме того, на входном валу редуктора в его корпусе посажены ведущая шестерня и ведомый шкив ременной передачи, разделенные между собой перегородкой. На фиг. 1 изображена лебедка, продольный разрез на фиг. 2 - разрез А-А на фиг. 1 (по кулачковой муфте). Лебедка состоит из корпуса 1 с установленным на подшипниковой опоре 2 барабаном 3 с намотанным на него тросом 4, вторая подшипниковая опора 5 которого смонтирована на боковой стенке корпуса редуктора, являющегося частью корпуса лебедки. Полуось барабана, введенная в полость корпуса редуктора, является опорой для выходного зубчатого колеса 6 редуктора с кулачками на торцевой поверхности, которые при осевом перемеще 2 11654 1 2009.02.28 нии зубчатого колеса входят в зацепление с кулачками, выполненными на полуоси, чему способствует пружина 7, поджимающая зубчатое колесо через хвостовик 8. Для выведения зубчатого колеса из зацепления служит вилка 9, шарнирно соединенная с эксцентриком 10, опирающимся на крышку 11 редуктора. Ведущая шестерня 12 и ведомый шкив 13 ременной передачи 14 посажены на входном валу 15 редуктора в подшипниковых опорах 16 внутри корпуса и разделены между собой перегородкой 17. Вращение на входной вал редуктора передается через ременную передачу от двигателя 18, установленного на регулируемой по высоте площадке 19 в корпусе лебедки. Лебедка работает следующим образом. Вращение от двигателя 18 посредством ременной передачи 14 передается на входной вал 15 редуктора, а затем от ведущей шестерни 12 на выходное зубчатое колесо 6, от которого, в свою очередь, через кулачковую муфту вращение передается на барабан 3, который, наматывая трос 4, приводит в движение перемещаемый предмет. Для того чтобы размотать трос с барабана достаточно повернуть эксцентрик 10 (тем самым вывести из зацепления кулачки муфты) и, потянув за окончание троса, произвести его размотку на необходимую длину. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
