Свеклоуборочный комбайн

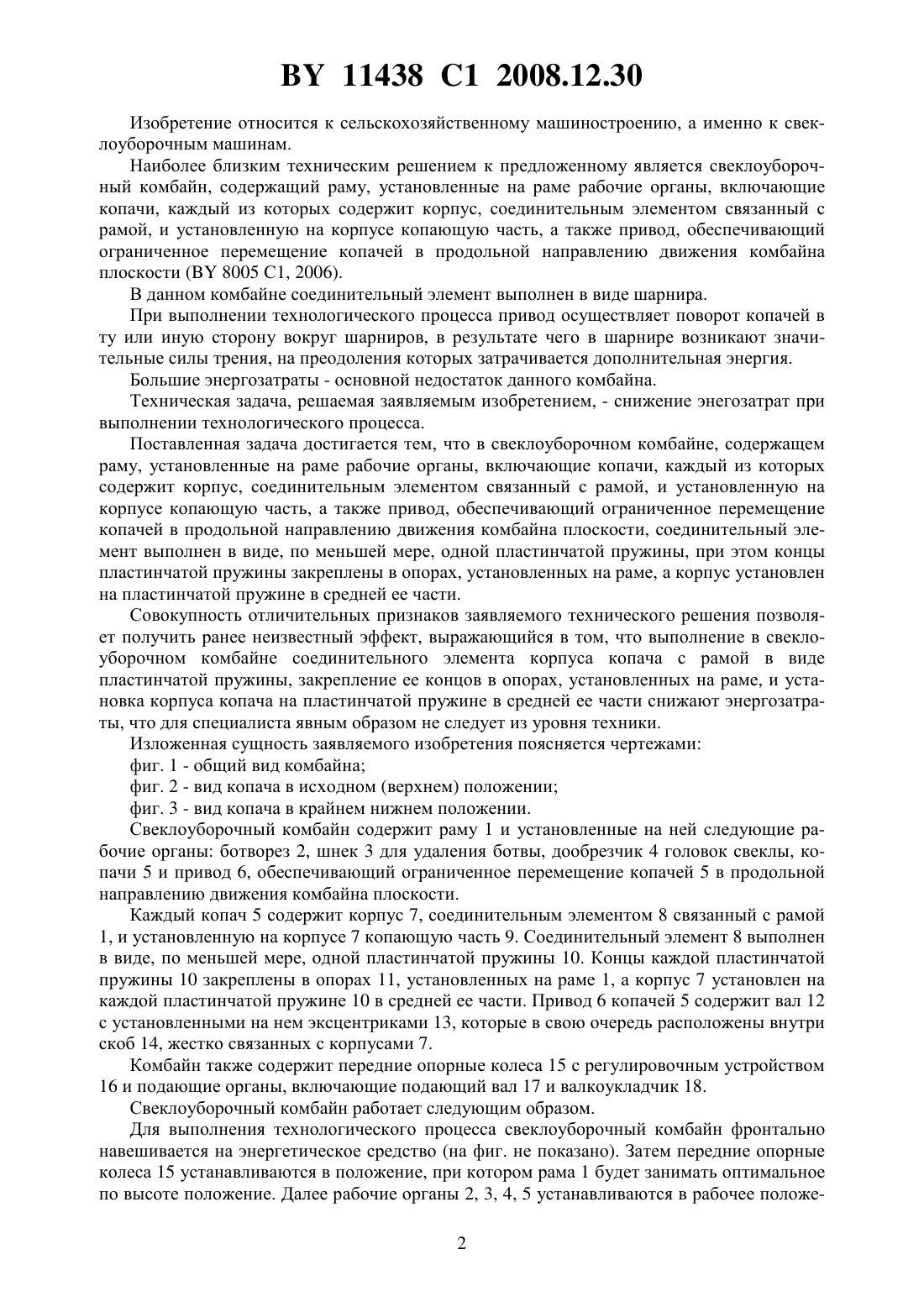

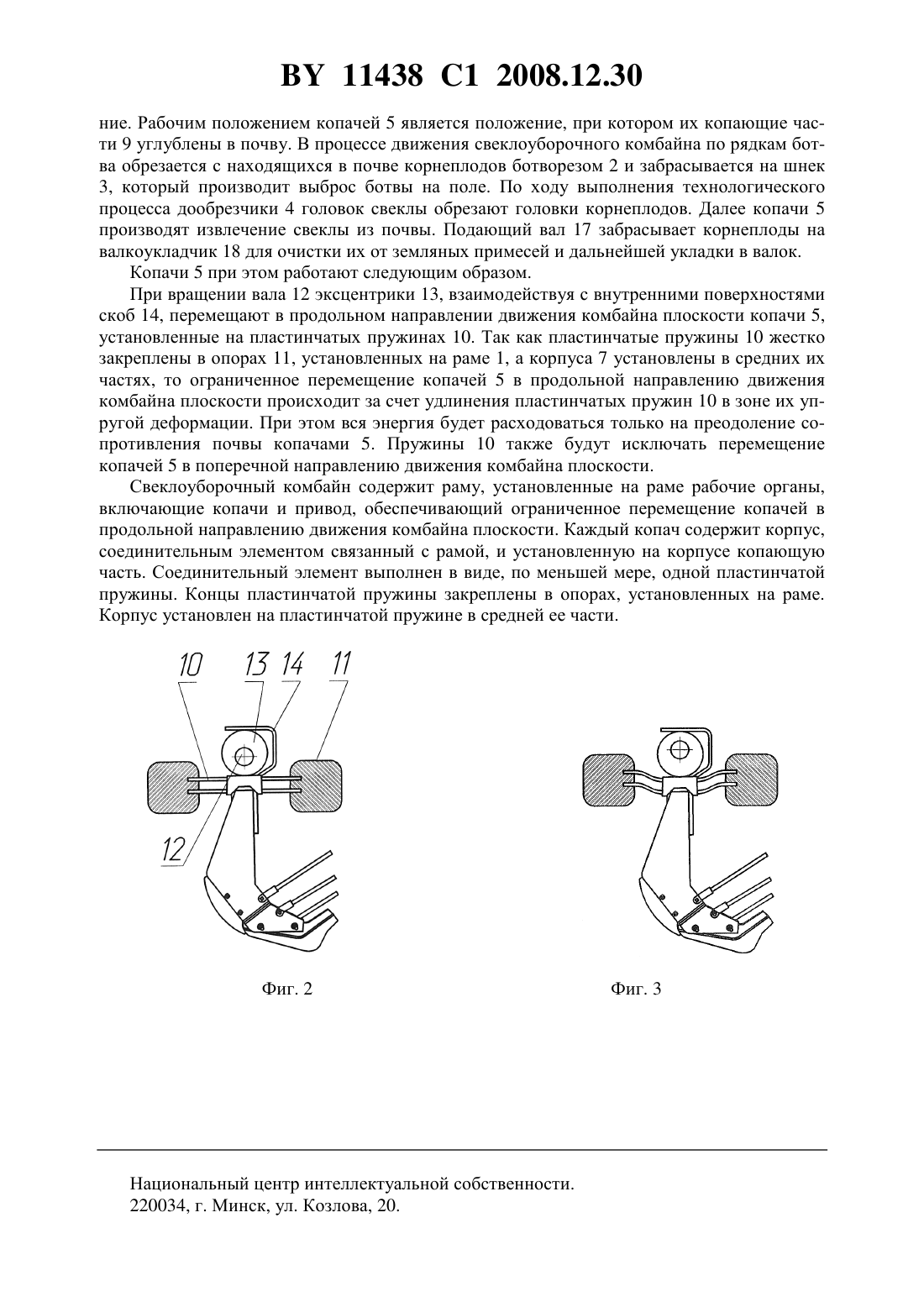

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Федорович Сергей Александрович Вырский Алексей Николаевич Чупрынин Юрий Вячеславович Пигенко Владислав Анатольевич Садов Петр Петрович Шайтор Сергей Олегович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) Свеклоуборочный комбайн, содержащий раму, установленные на раме рабочие органы, включающие копачи, каждый из которых содержит корпус, соединительным элементом связанный с рамой, и установленную на корпусе копающую часть, а также привод,обеспечивающий ограниченное перемещение копачей в продольной направлению движения комбайна плоскости, отличающийся тем, что соединительный элемент выполнен в виде, по меньшей мере, одной пластинчатой пружины, при этом концы пластинчатой пружины закреплены в опорах, установленных на раме, а корпус установлен на пластинчатой пружине в средней ее части. 11438 1 2008.12.30 Изобретение относится к сельскохозяйственному машиностроению, а именно к свеклоуборочным машинам. Наиболее близким техническим решением к предложенному является свеклоуборочный комбайн, содержащий раму, установленные на раме рабочие органы, включающие копачи, каждый из которых содержит корпус, соединительным элементом связанный с рамой, и установленную на корпусе копающую часть, а также привод, обеспечивающий ограниченное перемещение копачей в продольной направлению движения комбайна плоскости ( 8005 С 1, 2006). В данном комбайне соединительный элемент выполнен в виде шарнира. При выполнении технологического процесса привод осуществляет поворот копачей в ту или иную сторону вокруг шарниров, в результате чего в шарнире возникают значительные силы трения, на преодоления которых затрачивается дополнительная энергия. Большие энергозатраты - основной недостаток данного комбайна. Техническая задача, решаемая заявляемым изобретением, - снижение энегозатрат при выполнении технологического процесса. Поставленная задача достигается тем, что в свеклоуборочном комбайне, содержащем раму, установленные на раме рабочие органы, включающие копачи, каждый из которых содержит корпус, соединительным элементом связанный с рамой, и установленную на корпусе копающую часть, а также привод, обеспечивающий ограниченное перемещение копачей в продольной направлению движения комбайна плоскости, соединительный элемент выполнен в виде, по меньшей мере, одной пластинчатой пружины, при этом концы пластинчатой пружины закреплены в опорах, установленных на раме, а корпус установлен на пластинчатой пружине в средней ее части. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что выполнение в свеклоуборочном комбайне соединительного элемента корпуса копача с рамой в виде пластинчатой пружины, закрепление ее концов в опорах, установленных на раме, и установка корпуса копача на пластинчатой пружине в средней ее части снижают энергозатраты, что для специалиста явным образом не следует из уровня техники. Изложенная сущность заявляемого изобретения поясняется чертежами фиг. 1 - общий вид комбайна фиг. 2 - вид копача в исходном (верхнем) положении фиг. 3 - вид копача в крайнем нижнем положении. Свеклоуборочный комбайн содержит раму 1 и установленные на ней следующие рабочие органы ботворез 2, шнек 3 для удаления ботвы, дообрезчик 4 головок свеклы, копачи 5 и привод 6, обеспечивающий ограниченное перемещение копачей 5 в продольной направлению движения комбайна плоскости. Каждый копач 5 содержит корпус 7, соединительным элементом 8 связанный с рамой 1, и установленную на корпусе 7 копающую часть 9. Соединительный элемент 8 выполнен в виде, по меньшей мере, одной пластинчатой пружины 10. Концы каждой пластинчатой пружины 10 закреплены в опорах 11, установленных на раме 1, а корпус 7 установлен на каждой пластинчатой пружине 10 в средней ее части. Привод 6 копачей 5 содержит вал 12 с установленными на нем эксцентриками 13, которые в свою очередь расположены внутри скоб 14, жестко связанных с корпусами 7. Комбайн также содержит передние опорные колеса 15 с регулировочным устройством 16 и подающие органы, включающие подающий вал 17 и валкоукладчик 18. Свеклоуборочный комбайн работает следующим образом. Для выполнения технологического процесса свеклоуборочный комбайн фронтально навешивается на энергетическое средство (на фиг. не показано). Затем передние опорные колеса 15 устанавливаются в положение, при котором рама 1 будет занимать оптимальное по высоте положение. Далее рабочие органы 2, 3, 4, 5 устанавливаются в рабочее положе 2 11438 1 2008.12.30 ние. Рабочим положением копачей 5 является положение, при котором их копающие части 9 углублены в почву. В процессе движения свеклоуборочного комбайна по рядкам ботва обрезается с находящихся в почве корнеплодов ботворезом 2 и забрасывается на шнек 3, который производит выброс ботвы на поле. По ходу выполнения технологического процесса дообрезчики 4 головок свеклы обрезают головки корнеплодов. Далее копачи 5 производят извлечение свеклы из почвы. Подающий вал 17 забрасывает корнеплоды на валкоукладчик 18 для очистки их от земляных примесей и дальнейшей укладки в валок. Копачи 5 при этом работают следующим образом. При вращении вала 12 эксцентрики 13, взаимодействуя с внутренними поверхностями скоб 14, перемещают в продольном направлении движения комбайна плоскости копачи 5,установленные на пластинчатых пружинах 10. Так как пластинчатые пружины 10 жестко закреплены в опорах 11, установленных на раме 1, а корпуса 7 установлены в средних их частях, то ограниченное перемещение копачей 5 в продольной направлению движения комбайна плоскости происходит за счет удлинения пластинчатых пружин 10 в зоне их упругой деформации. При этом вся энергия будет расходоваться только на преодоление сопротивления почвы копачами 5. Пружины 10 также будут исключать перемещение копачей 5 в поперечной направлению движения комбайна плоскости. Свеклоуборочный комбайн содержит раму, установленные на раме рабочие органы,включающие копачи и привод, обеспечивающий ограниченное перемещение копачей в продольной направлению движения комбайна плоскости. Каждый копач содержит корпус,соединительным элементом связанный с рамой, и установленную на корпусе копающую часть. Соединительный элемент выполнен в виде, по меньшей мере, одной пластинчатой пружины. Концы пластинчатой пружины закреплены в опорах, установленных на раме. Корпус установлен на пластинчатой пружине в средней ее части. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
