Газовая горелка с раздельным питанием венцов пламени

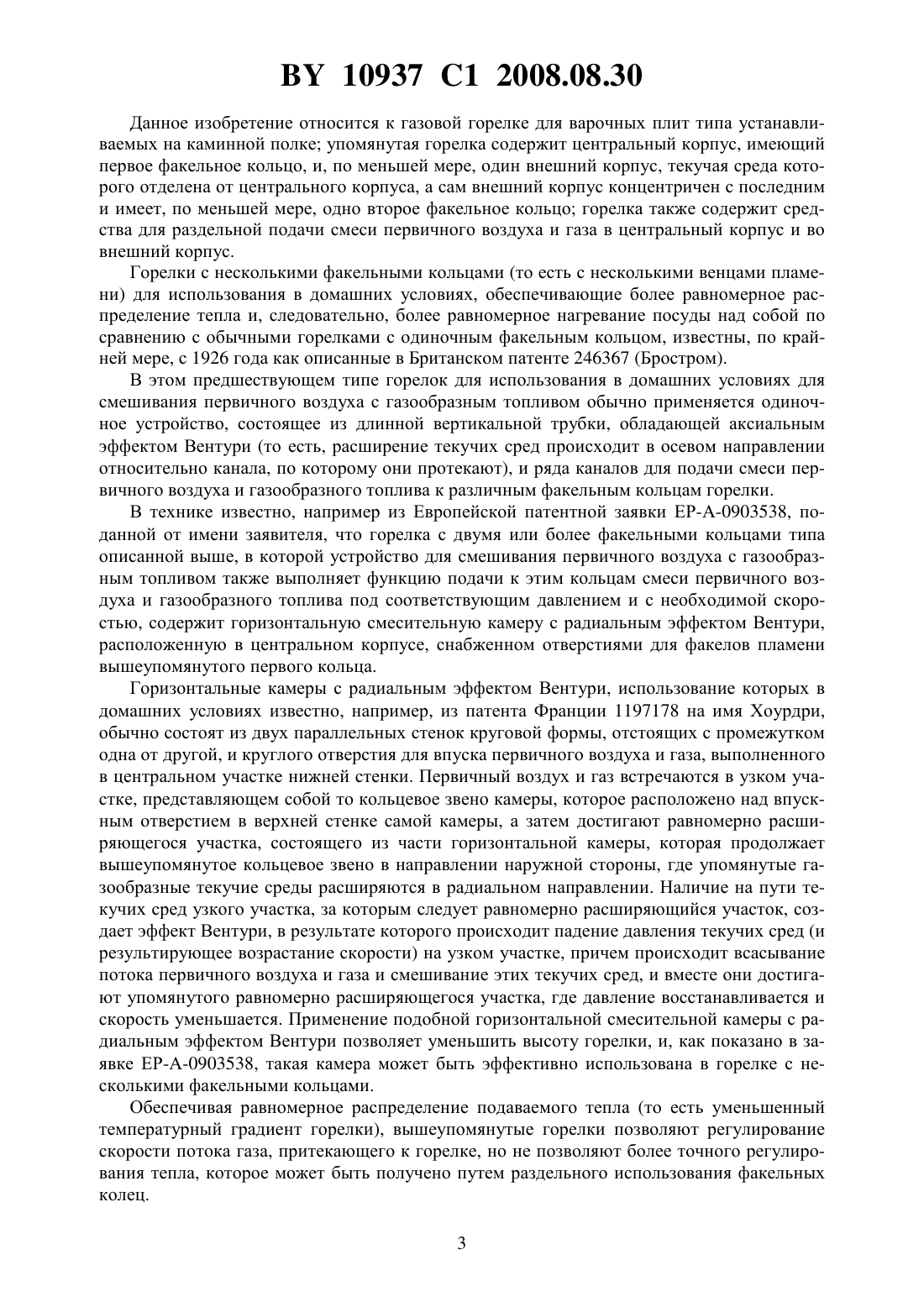

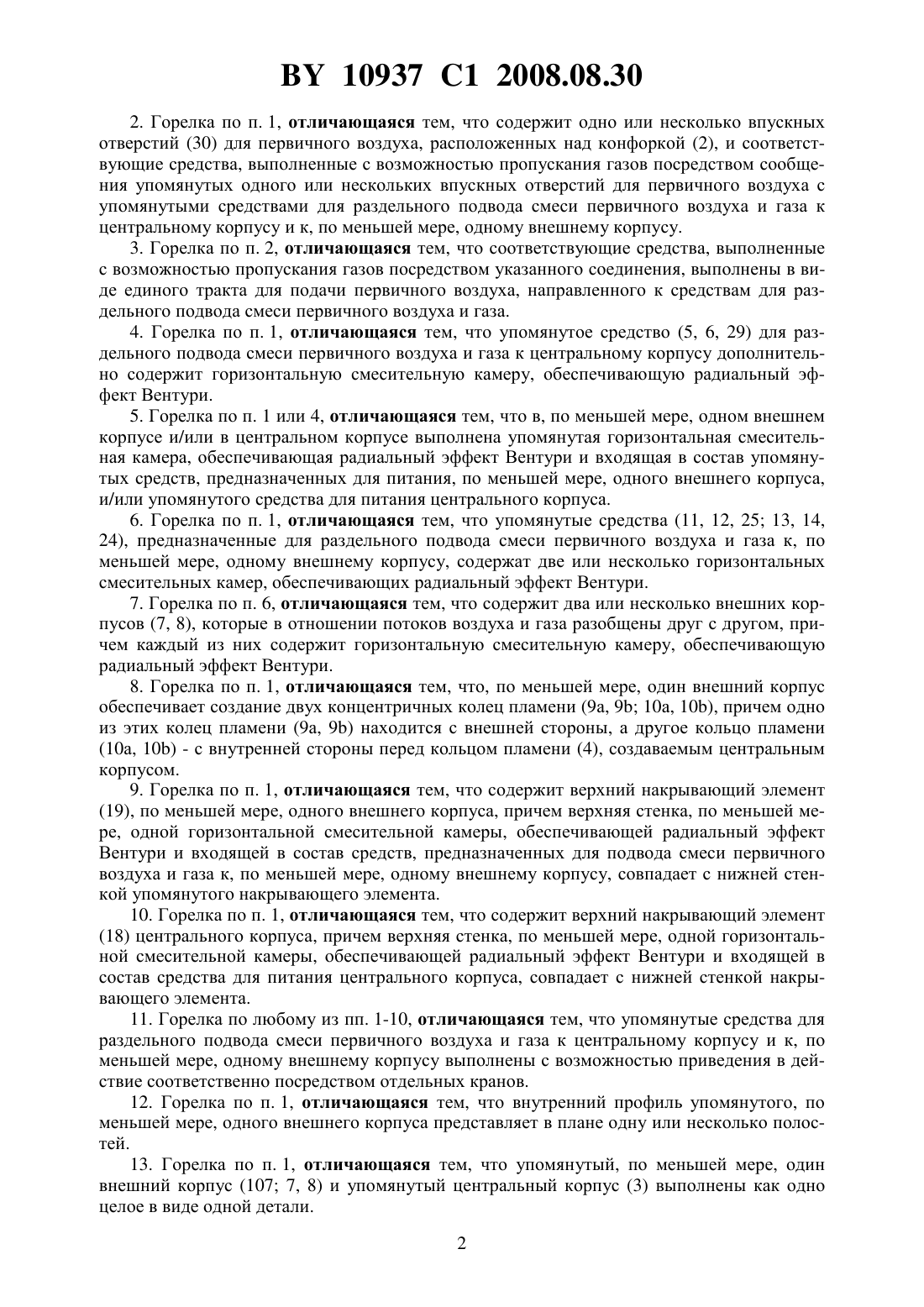

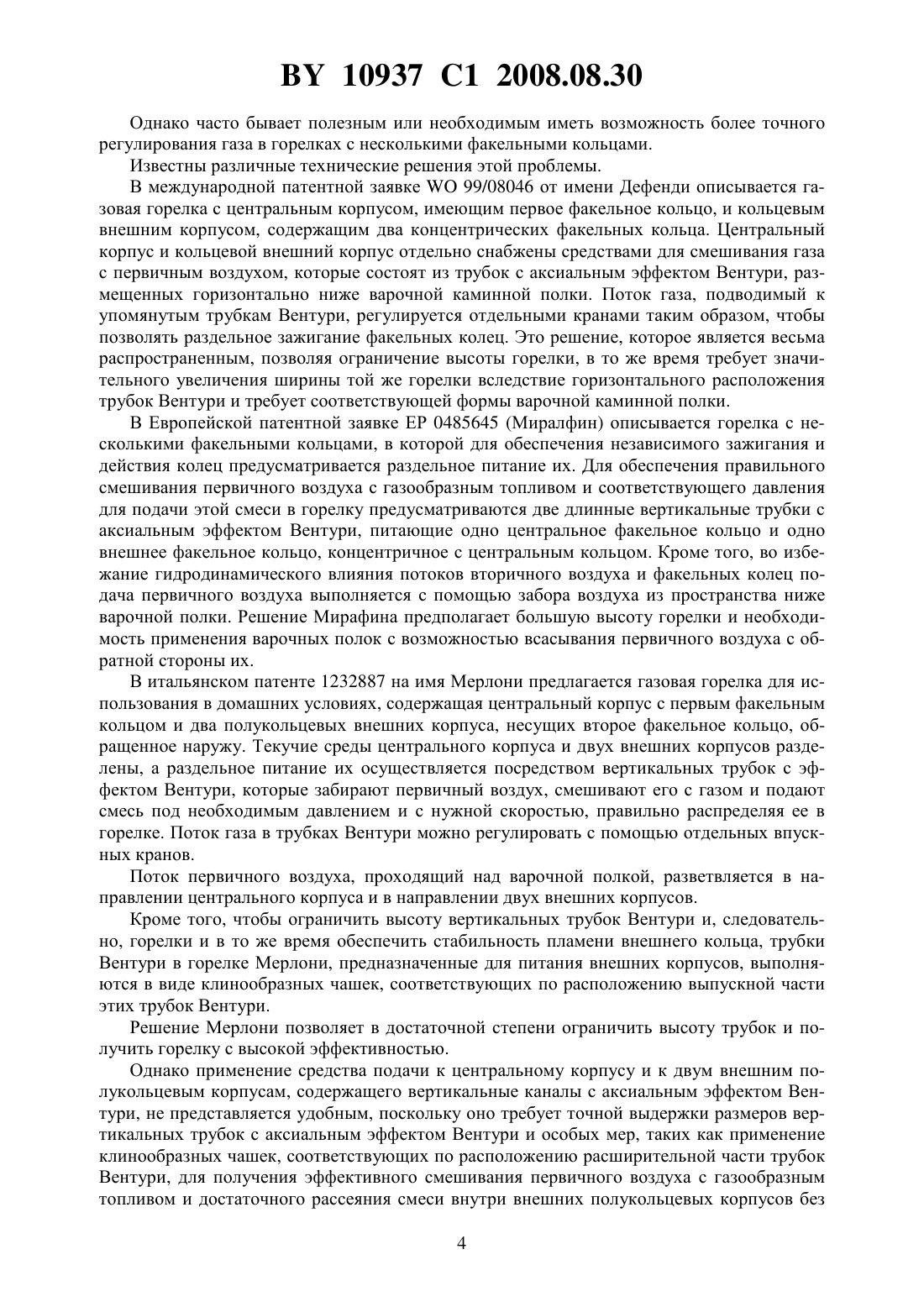

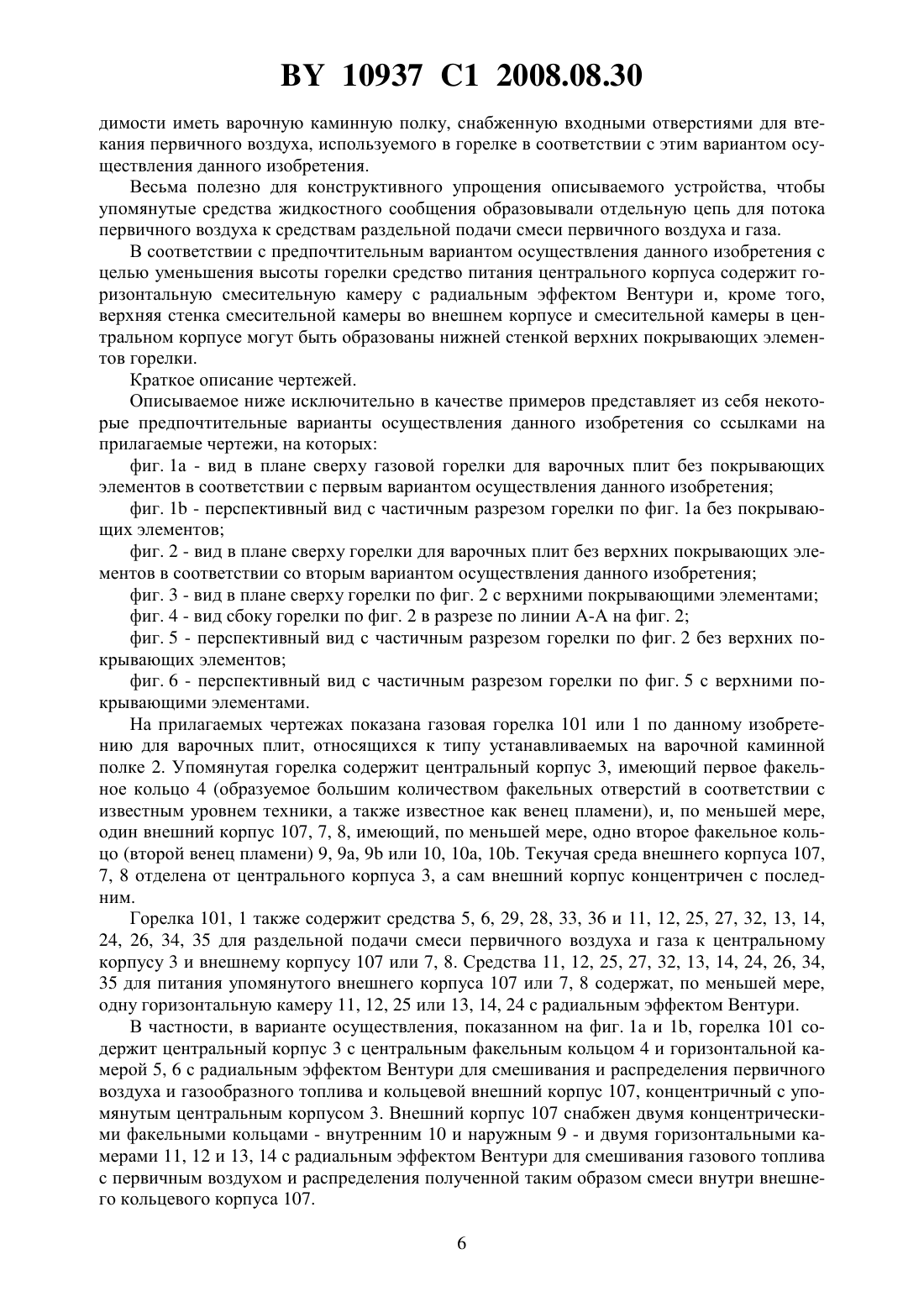

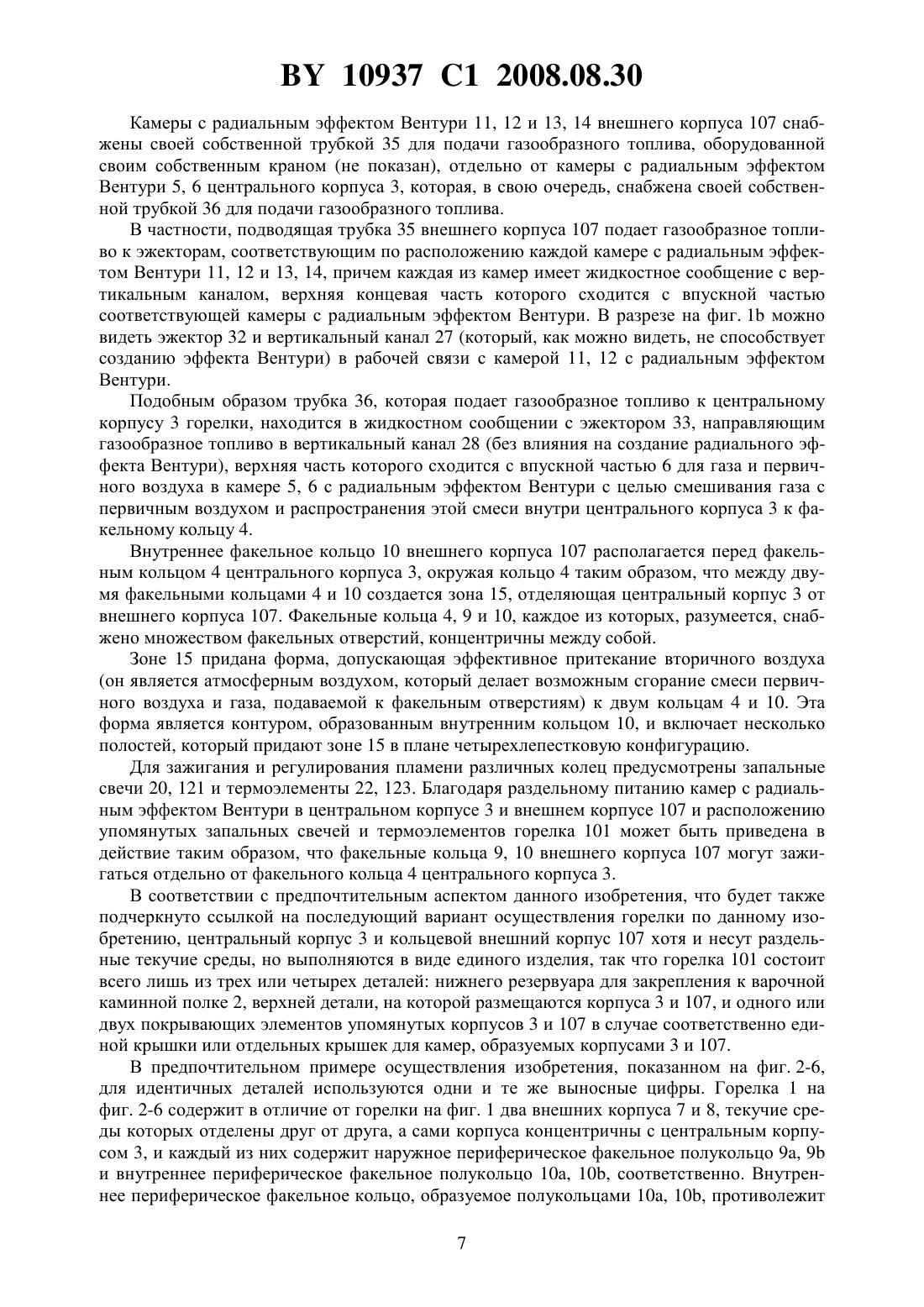

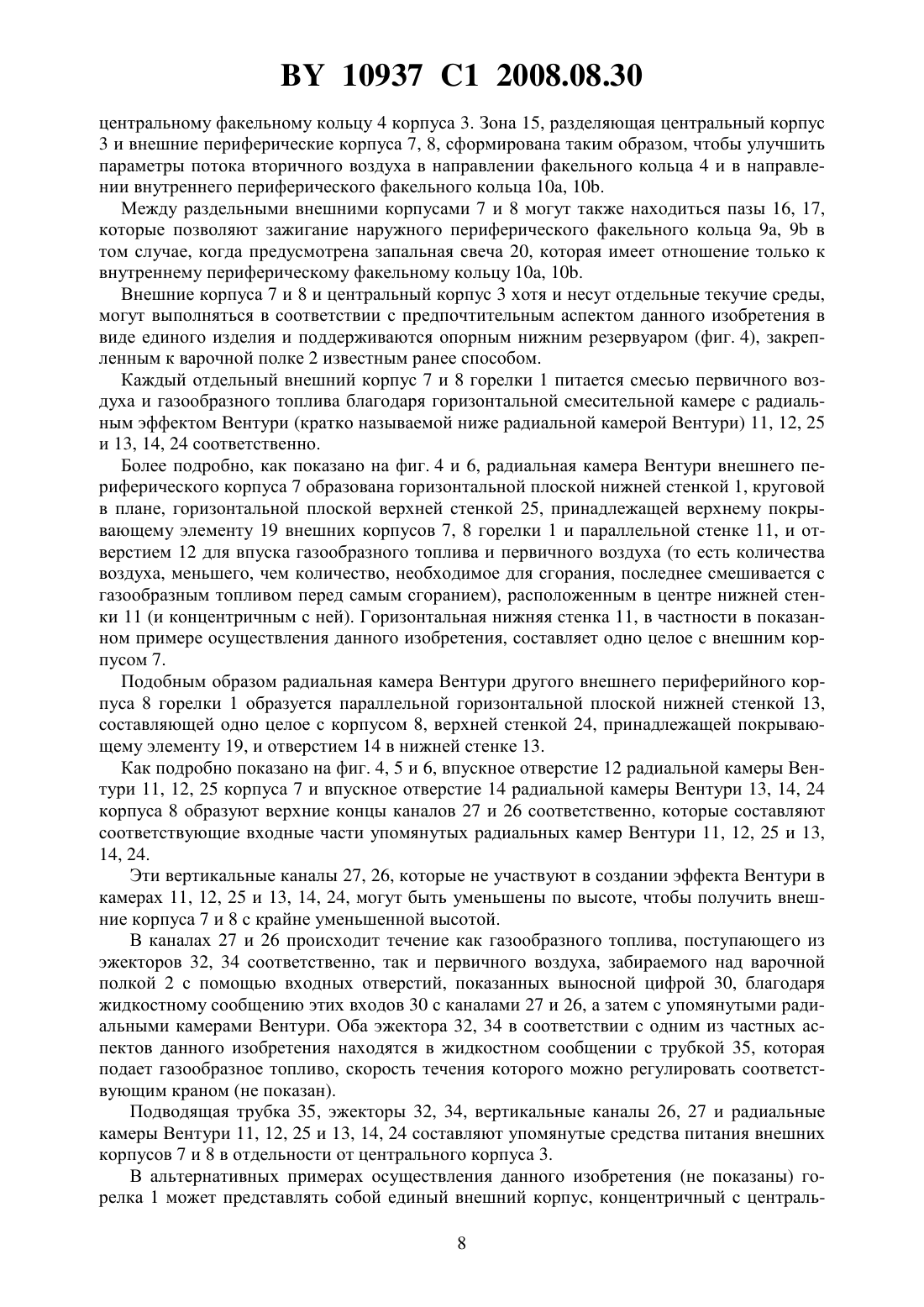

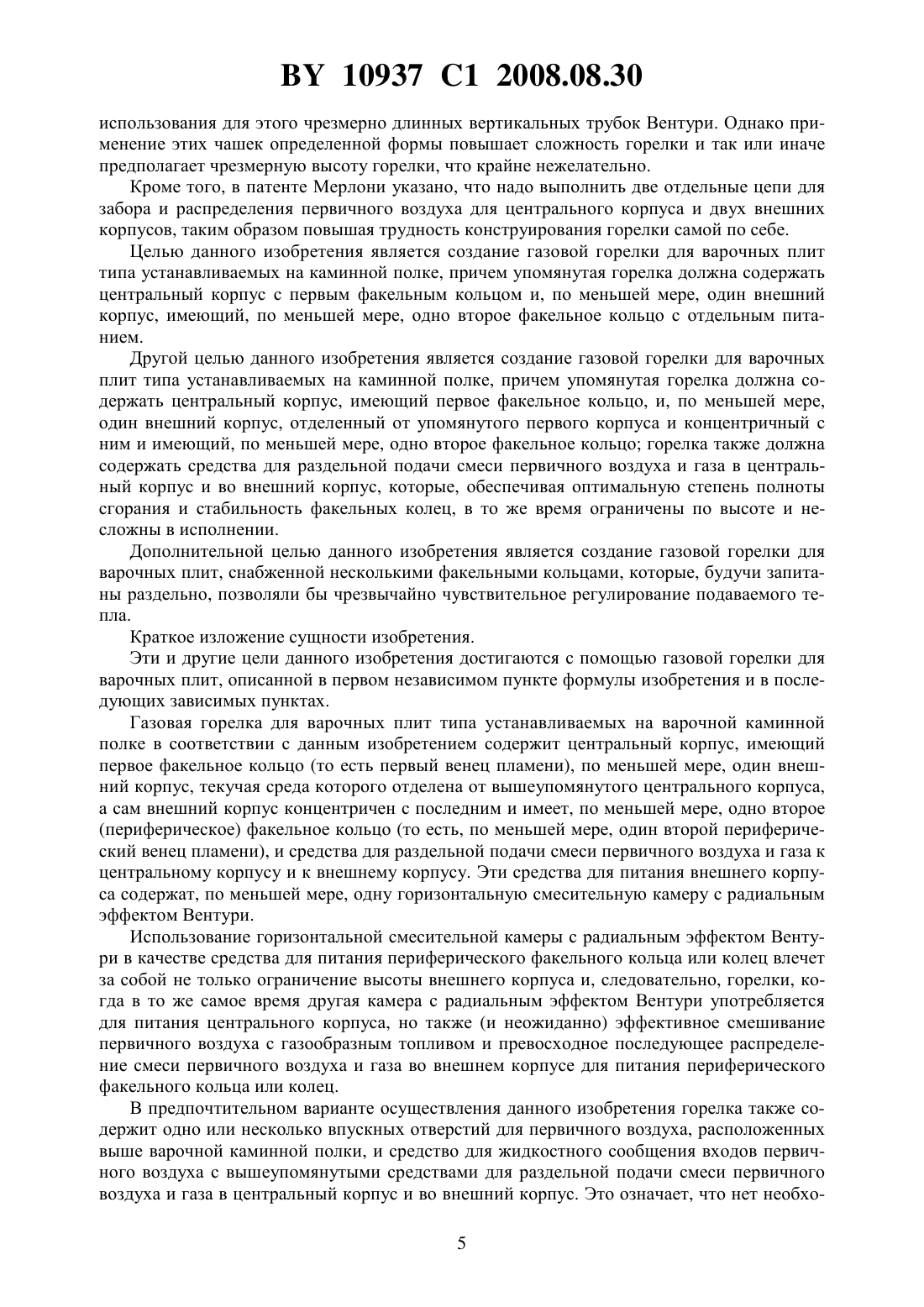

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГАЗОВАЯ ГОРЕЛКА С РАЗДЕЛЬНЫМ ПИТАНИЕМ ВЕНЦОВ ПЛАМЕНИ(57) 1. Газовая горелка (1 101) конфорочного типа для кухонных плит, установленная на конфорке (2), содержащая центральный корпус (3), обеспечивающий создание первого кольца пламени (4), и, по меньшей мере, один внешний корпус (107 7, 8), разделенный в отношении потока воздуха и газа с упомянутым центральным корпусом и расположенный, по существу, концентрично центральному корпусу, и обеспечивающий создание, по меньшей мере, одного второго кольца пламени (9, 10 9 а, 9, 10 а, 10), а также соответствующие средства (5, 6, 29, 28, 33, 36 11, 12, 25, 27, 32, 13, 14, 24, 26, 34, 35) для раздельного подвода смеси первичного воздуха и газа к упомянутому центральному корпусу и к упомянутому, по меньшей мере, одному внешнему корпусу, отличающаяся тем, что упомянутые средства (11, 12, 25 13, 14, 24), предназначенные для подвода смеси к, по меньшей мере, одному внешнему корпусу, содержат, по меньшей мере, одну горизонтальную смесительную камеру, обеспечивающую радиальный эффект Вентури. 10937 1 2008.08.30 2. Горелка по п. 1, отличающаяся тем, что содержит одно или несколько впускных отверстий (30) для первичного воздуха, расположенных над конфоркой (2), и соответствующие средства, выполненные с возможностью пропускания газов посредством сообщения упомянутых одного или нескольких впускных отверстий для первичного воздуха с упомянутыми средствами для раздельного подвода смеси первичного воздуха и газа к центральному корпусу и к, по меньшей мере, одному внешнему корпусу. 3. Горелка по п. 2, отличающаяся тем, что соответствующие средства, выполненные с возможностью пропускания газов посредством указанного соединения, выполнены в виде единого тракта для подачи первичного воздуха, направленного к средствам для раздельного подвода смеси первичного воздуха и газа. 4. Горелка по п. 1, отличающаяся тем, что упомянутое средство (5, 6, 29) для раздельного подвода смеси первичного воздуха и газа к центральному корпусу дополнительно содержит горизонтальную смесительную камеру, обеспечивающую радиальный эффект Вентури. 5. Горелка по п. 1 или 4, отличающаяся тем, что в, по меньшей мере, одном внешнем корпусе и/или в центральном корпусе выполнена упомянутая горизонтальная смесительная камера, обеспечивающая радиальный эффект Вентури и входящая в состав упомянутых средств, предназначенных для питания, по меньшей мере, одного внешнего корпуса,и/или упомянутого средства для питания центрального корпуса. 6. Горелка по п. 1, отличающаяся тем, что упомянутые средства (11, 12, 25 13, 14,24), предназначенные для раздельного подвода смеси первичного воздуха и газа к, по меньшей мере, одному внешнему корпусу, содержат две или несколько горизонтальных смесительных камер, обеспечивающих радиальный эффект Вентури. 7. Горелка по п. 6, отличающаяся тем, что содержит два или несколько внешних корпусов (7, 8), которые в отношении потоков воздуха и газа разобщены друг с другом, причем каждый из них содержит горизонтальную смесительную камеру, обеспечивающую радиальный эффект Вентури. 8. Горелка по п. 1, отличающаяся тем, что, по меньшей мере, один внешний корпус обеспечивает создание двух концентричных колец пламени (9 а, 9 10 а, 10), причем одно из этих колец пламени (9 а, 9) находится с внешней стороны, а другое кольцо пламени(10 а, 10) - с внутренней стороны перед кольцом пламени (4), создаваемым центральным корпусом. 9. Горелка по п. 1, отличающаяся тем, что содержит верхний накрывающий элемент(19), по меньшей мере, одного внешнего корпуса, причем верхняя стенка, по меньшей мере, одной горизонтальной смесительной камеры, обеспечивающей радиальный эффект Вентури и входящей в состав средств, предназначенных для подвода смеси первичного воздуха и газа к, по меньшей мере, одному внешнему корпусу, совпадает с нижней стенкой упомянутого накрывающего элемента. 10. Горелка по п. 1, отличающаяся тем, что содержит верхний накрывающий элемент(18) центрального корпуса, причем верхняя стенка, по меньшей мере, одной горизонтальной смесительной камеры, обеспечивающей радиальный эффект Вентури и входящей в состав средства для питания центрального корпуса, совпадает с нижней стенкой накрывающего элемента. 11. Горелка по любому из пп. 1-10, отличающаяся тем, что упомянутые средства для раздельного подвода смеси первичного воздуха и газа к центральному корпусу и к, по меньшей мере, одному внешнему корпусу выполнены с возможностью приведения в действие соответственно посредством отдельных кранов. 12. Горелка по п. 1, отличающаяся тем, что внутренний профиль упомянутого, по меньшей мере, одного внешнего корпуса представляет в плане одну или несколько полостей. 13. Горелка по п. 1, отличающаяся тем, что упомянутый, по меньшей мере, один внешний корпус (107 7, 8) и упомянутый центральный корпус (3) выполнены как одно целое в виде одной детали. 2 10937 1 2008.08.30 Данное изобретение относится к газовой горелке для варочных плит типа устанавливаемых на каминной полке упомянутая горелка содержит центральный корпус, имеющий первое факельное кольцо, и, по меньшей мере, один внешний корпус, текучая среда которого отделена от центрального корпуса, а сам внешний корпус концентричен с последним и имеет, по меньшей мере, одно второе факельное кольцо горелка также содержит средства для раздельной подачи смеси первичного воздуха и газа в центральный корпус и во внешний корпус. Горелки с несколькими факельными кольцами (то есть с несколькими венцами пламени) для использования в домашних условиях, обеспечивающие более равномерное распределение тепла и, следовательно, более равномерное нагревание посуды над собой по сравнению с обычными горелками с одиночным факельным кольцом, известны, по крайней мере, с 1926 года как описанные в Британском патенте 246367 (Бростром). В этом предшествующем типе горелок для использования в домашних условиях для смешивания первичного воздуха с газообразным топливом обычно применяется одиночное устройство, состоящее из длинной вертикальной трубки, обладающей аксиальным эффектом Вентури (то есть, расширение текучих сред происходит в осевом направлении относительно канала, по которому они протекают), и ряда каналов для подачи смеси первичного воздуха и газообразного топлива к различным факельным кольцам горелки. В технике известно, например из Европейской патентной заявки ЕР-А-0903538, поданной от имени заявителя, что горелка с двумя или более факельными кольцами типа описанной выше, в которой устройство для смешивания первичного воздуха с газообразным топливом также выполняет функцию подачи к этим кольцам смеси первичного воздуха и газообразного топлива под соответствующим давлением и с необходимой скоростью, содержит горизонтальную смесительную камеру с радиальным эффектом Вентури,расположенную в центральном корпусе, снабженном отверстиями для факелов пламени вышеупомянутого первого кольца. Горизонтальные камеры с радиальным эффектом Вентури, использование которых в домашних условиях известно, например, из патента Франции 1197178 на имя Хоурдри,обычно состоят из двух параллельных стенок круговой формы, отстоящих с промежутком одна от другой, и круглого отверстия для впуска первичного воздуха и газа, выполненного в центральном участке нижней стенки. Первичный воздух и газ встречаются в узком участке, представляющем собой то кольцевое звено камеры, которое расположено над впускным отверстием в верхней стенке самой камеры, а затем достигают равномерно расширяющегося участка, состоящего из части горизонтальной камеры, которая продолжает вышеупомянутое кольцевое звено в направлении наружной стороны, где упомянутые газообразные текучие среды расширяются в радиальном направлении. Наличие на пути текучих сред узкого участка, за которым следует равномерно расширяющийся участок, создает эффект Вентури, в результате которого происходит падение давления текучих сред (и результирующее возрастание скорости) на узком участке, причем происходит всасывание потока первичного воздуха и газа и смешивание этих текучих сред, и вместе они достигают упомянутого равномерно расширяющегося участка, где давление восстанавливается и скорость уменьшается. Применение подобной горизонтальной смесительной камеры с радиальным эффектом Вентури позволяет уменьшить высоту горелки, и, как показано в заявке ЕР-А-0903538, такая камера может быть эффективно использована в горелке с несколькими факельными кольцами. Обеспечивая равномерное распределение подаваемого тепла (то есть уменьшенный температурный градиент горелки), вышеупомянутые горелки позволяют регулирование скорости потока газа, притекающего к горелке, но не позволяют более точного регулирования тепла, которое может быть получено путем раздельного использования факельных колец. 3 10937 1 2008.08.30 Однако часто бывает полезным или необходимым иметь возможность более точного регулирования газа в горелках с несколькими факельными кольцами. Известны различные технические решения этой проблемы. В международной патентной заявке 99/08046 от имени Дефенди описывается газовая горелка с центральным корпусом, имеющим первое факельное кольцо, и кольцевым внешним корпусом, содержащим два концентрических факельных кольца. Центральный корпус и кольцевой внешний корпус отдельно снабжены средствами для смешивания газа с первичным воздухом, которые состоят из трубок с аксиальным эффектом Вентури, размещенных горизонтально ниже варочной каминной полки. Поток газа, подводимый к упомянутым трубкам Вентури, регулируется отдельными кранами таким образом, чтобы позволять раздельное зажигание факельных колец. Это решение, которое является весьма распространенным, позволяя ограничение высоты горелки, в то же время требует значительного увеличения ширины той же горелки вследствие горизонтального расположения трубок Вентури и требует соответствующей формы варочной каминной полки. В Европейской патентной заявке ЕР 0485645 (Миралфин) описывается горелка с несколькими факельными кольцами, в которой для обеспечения независимого зажигания и действия колец предусматривается раздельное питание их. Для обеспечения правильного смешивания первичного воздуха с газообразным топливом и соответствующего давления для подачи этой смеси в горелку предусматриваются две длинные вертикальные трубки с аксиальным эффектом Вентури, питающие одно центральное факельное кольцо и одно внешнее факельное кольцо, концентричное с центральным кольцом. Кроме того, во избежание гидродинамического влияния потоков вторичного воздуха и факельных колец подача первичного воздуха выполняется с помощью забора воздуха из пространства ниже варочной полки. Решение Мирафина предполагает большую высоту горелки и необходимость применения варочных полок с возможностью всасывания первичного воздуха с обратной стороны их. В итальянском патенте 1232887 на имя Мерлони предлагается газовая горелка для использования в домашних условиях, содержащая центральный корпус с первым факельным кольцом и два полукольцевых внешних корпуса, несущих второе факельное кольцо, обращенное наружу. Текучие среды центрального корпуса и двух внешних корпусов разделены, а раздельное питание их осуществляется посредством вертикальных трубок с эффектом Вентури, которые забирают первичный воздух, смешивают его с газом и подают смесь под необходимым давлением и с нужной скоростью, правильно распределяя ее в горелке. Поток газа в трубках Вентури можно регулировать с помощью отдельных впускных кранов. Поток первичного воздуха, проходящий над варочной полкой, разветвляется в направлении центрального корпуса и в направлении двух внешних корпусов. Кроме того, чтобы ограничить высоту вертикальных трубок Вентури и, следовательно, горелки и в то же время обеспечить стабильность пламени внешнего кольца, трубки Вентури в горелке Мерлони, предназначенные для питания внешних корпусов, выполняются в виде клинообразных чашек, соответствующих по расположению выпускной части этих трубок Вентури. Решение Мерлони позволяет в достаточной степени ограничить высоту трубок и получить горелку с высокой эффективностью. Однако применение средства подачи к центральному корпусу и к двум внешним полукольцевым корпусам, содержащего вертикальные каналы с аксиальным эффектом Вентури, не представляется удобным, поскольку оно требует точной выдержки размеров вертикальных трубок с аксиальным эффектом Вентури и особых мер, таких как применение клинообразных чашек, соответствующих по расположению расширительной части трубок Вентури, для получения эффективного смешивания первичного воздуха с газообразным топливом и достаточного рассеяния смеси внутри внешних полукольцевых корпусов без 4 10937 1 2008.08.30 использования для этого чрезмерно длинных вертикальных трубок Вентури. Однако применение этих чашек определенной формы повышает сложность горелки и так или иначе предполагает чрезмерную высоту горелки, что крайне нежелательно. Кроме того, в патенте Мерлони указано, что надо выполнить две отдельные цепи для забора и распределения первичного воздуха для центрального корпуса и двух внешних корпусов, таким образом повышая трудность конструирования горелки самой по себе. Целью данного изобретения является создание газовой горелки для варочных плит типа устанавливаемых на каминной полке, причем упомянутая горелка должна содержать центральный корпус с первым факельным кольцом и, по меньшей мере, один внешний корпус, имеющий, по меньшей мере, одно второе факельное кольцо с отдельным питанием. Другой целью данного изобретения является создание газовой горелки для варочных плит типа устанавливаемых на каминной полке, причем упомянутая горелка должна содержать центральный корпус, имеющий первое факельное кольцо, и, по меньшей мере,один внешний корпус, отделенный от упомянутого первого корпуса и концентричный с ним и имеющий, по меньшей мере, одно второе факельное кольцо горелка также должна содержать средства для раздельной подачи смеси первичного воздуха и газа в центральный корпус и во внешний корпус, которые, обеспечивая оптимальную степень полноты сгорания и стабильность факельных колец, в то же время ограничены по высоте и несложны в исполнении. Дополнительной целью данного изобретения является создание газовой горелки для варочных плит, снабженной несколькими факельными кольцами, которые, будучи запитаны раздельно, позволяли бы чрезвычайно чувствительное регулирование подаваемого тепла. Краткое изложение сущности изобретения. Эти и другие цели данного изобретения достигаются с помощью газовой горелки для варочных плит, описанной в первом независимом пункте формулы изобретения и в последующих зависимых пунктах. Газовая горелка для варочных плит типа устанавливаемых на варочной каминной полке в соответствии с данным изобретением содержит центральный корпус, имеющий первое факельное кольцо (то есть первый венец пламени), по меньшей мере, один внешний корпус, текучая среда которого отделена от вышеупомянутого центрального корпуса,а сам внешний корпус концентричен с последним и имеет, по меньшей мере, одно второе(периферическое) факельное кольцо (то есть, по меньшей мере, один второй периферический венец пламени), и средства для раздельной подачи смеси первичного воздуха и газа к центральному корпусу и к внешнему корпусу. Эти средства для питания внешнего корпуса содержат, по меньшей мере, одну горизонтальную смесительную камеру с радиальным эффектом Вентури. Использование горизонтальной смесительной камеры с радиальным эффектом Вентури в качестве средства для питания периферического факельного кольца или колец влечет за собой не только ограничение высоты внешнего корпуса и, следовательно, горелки, когда в то же самое время другая камера с радиальным эффектом Вентури употребляется для питания центрального корпуса, но также (и неожиданно) эффективное смешивание первичного воздуха с газообразным топливом и превосходное последующее распределение смеси первичного воздуха и газа во внешнем корпусе для питания периферического факельного кольца или колец. В предпочтительном варианте осуществления данного изобретения горелка также содержит одно или несколько впускных отверстий для первичного воздуха, расположенных выше варочной каминной полки, и средство для жидкостного сообщения входов первичного воздуха с вышеупомянутыми средствами для раздельной подачи смеси первичного воздуха и газа в центральный корпус и во внешний корпус. Это означает, что нет необхо 5 10937 1 2008.08.30 димости иметь варочную каминную полку, снабженную входными отверстиями для втекания первичного воздуха, используемого в горелке в соответствии с этим вариантом осуществления данного изобретения. Весьма полезно для конструктивного упрощения описываемого устройства, чтобы упомянутые средства жидкостного сообщения образовывали отдельную цепь для потока первичного воздуха к средствам раздельной подачи смеси первичного воздуха и газа. В соответствии с предпочтительным вариантом осуществления данного изобретения с целью уменьшения высоты горелки средство питания центрального корпуса содержит горизонтальную смесительную камеру с радиальным эффектом Вентури и, кроме того,верхняя стенка смесительной камеры во внешнем корпусе и смесительной камеры в центральном корпусе могут быть образованы нижней стенкой верхних покрывающих элементов горелки. Краткое описание чертежей. Описываемое ниже исключительно в качестве примеров представляет из себя некоторые предпочтительные варианты осуществления данного изобретения со ссылками на прилагаемые чертежи, на которых фиг. 1 а - вид в плане сверху газовой горелки для варочных плит без покрывающих элементов в соответствии с первым вариантом осуществления данного изобретения фиг. 1 - перспективный вид с частичным разрезом горелки по фиг. 1 а без покрывающих элементов фиг. 2 - вид в плане сверху горелки для варочных плит без верхних покрывающих элементов в соответствии со вторым вариантом осуществления данного изобретения фиг. 3 - вид в плане сверху горелки по фиг. 2 с верхними покрывающими элементами фиг. 4 - вид сбоку горелки по фиг. 2 в разрезе по линии А-А на фиг. 2 фиг. 5 - перспективный вид с частичным разрезом горелки по фиг. 2 без верхних покрывающих элементов фиг. 6 - перспективный вид с частичным разрезом горелки по фиг. 5 с верхними покрывающими элементами. На прилагаемых чертежах показана газовая горелка 101 или 1 по данному изобретению для варочных плит, относящихся к типу устанавливаемых на варочной каминной полке 2. Упомянутая горелка содержит центральный корпус 3, имеющий первое факельное кольцо 4 (образуемое большим количеством факельных отверстий в соответствии с известным уровнем техники, а также известное как венец пламени), и, по меньшей мере,один внешний корпус 107, 7, 8, имеющий, по меньшей мере, одно второе факельное кольцо (второй венец пламени) 9, 9 а, 9 или 10, 10 а, 10. Текучая среда внешнего корпуса 107,7, 8 отделена от центрального корпуса 3, а сам внешний корпус концентричен с последним. Горелка 101, 1 также содержит средства 5, 6, 29, 28, 33, 36 и 11, 12, 25, 27, 32, 13, 14,24, 26, 34, 35 для раздельной подачи смеси первичного воздуха и газа к центральному корпусу 3 и внешнему корпусу 107 или 7, 8. Средства 11, 12, 25, 27, 32, 13, 14, 24, 26, 34,35 для питания упомянутого внешнего корпуса 107 или 7, 8 содержат, по меньшей мере,одну горизонтальную камеру 11, 12, 25 или 13, 14, 24 с радиальным эффектом Вентури. В частности, в варианте осуществления, показанном на фиг. 1 и 1, горелка 101 содержит центральный корпус 3 с центральным факельным кольцом 4 и горизонтальной камерой 5, 6 с радиальным эффектом Вентури для смешивания и распределения первичного воздуха и газообразного топлива и кольцевой внешний корпус 107, концентричный с упомянутым центральным корпусом 3. Внешний корпус 107 снабжен двумя концентрическими факельными кольцами - внутренним 10 и наружным 9 - и двумя горизонтальными камерами 11, 12 и 13, 14 с радиальным эффектом Вентури для смешивания газового топлива с первичным воздухом и распределения полученной таким образом смеси внутри внешнего кольцевого корпуса 107. 6 10937 1 2008.08.30 Камеры с радиальным эффектом Вентури 11, 12 и 13, 14 внешнего корпуса 107 снабжены своей собственной трубкой 35 для подачи газообразного топлива, оборудованной своим собственным краном (не показан), отдельно от камеры с радиальным эффектом Вентури 5, 6 центрального корпуса 3, которая, в свою очередь, снабжена своей собственной трубкой 36 для подачи газообразного топлива. В частности, подводящая трубка 35 внешнего корпуса 107 подает газообразное топливо к эжекторам, соответствующим по расположению каждой камере с радиальным эффектом Вентури 11, 12 и 13, 14, причем каждая из камер имеет жидкостное сообщение с вертикальным каналом, верхняя концевая часть которого сходится с впускной частью соответствующей камеры с радиальным эффектом Вентури. В разрезе на фиг. 1 можно видеть эжектор 32 и вертикальный канал 27 (который, как можно видеть, не способствует созданию эффекта Вентури) в рабочей связи с камерой 11, 12 с радиальным эффектом Вентури. Подобным образом трубка 36, которая подает газообразное топливо к центральному корпусу 3 горелки, находится в жидкостном сообщении с эжектором 33, направляющим газообразное топливо в вертикальный канал 28 (без влияния на создание радиального эффекта Вентури), верхняя часть которого сходится с впускной частью 6 для газа и первичного воздуха в камере 5, 6 с радиальным эффектом Вентури с целью смешивания газа с первичным воздухом и распространения этой смеси внутри центрального корпуса 3 к факельному кольцу 4. Внутреннее факельное кольцо 10 внешнего корпуса 107 располагается перед факельным кольцом 4 центрального корпуса 3, окружая кольцо 4 таким образом, что между двумя факельными кольцами 4 и 10 создается зона 15, отделяющая центральный корпус 3 от внешнего корпуса 107. Факельные кольца 4, 9 и 10, каждое из которых, разумеется, снабжено множеством факельных отверстий, концентричны между собой. Зоне 15 придана форма, допускающая эффективное притекание вторичного воздуха(он является атмосферным воздухом, который делает возможным сгорание смеси первичного воздуха и газа, подаваемой к факельным отверстиям) к двум кольцам 4 и 10. Эта форма является контуром, образованным внутренним кольцом 10, и включает несколько полостей, который придают зоне 15 в плане четырехлепестковую конфигурацию. Для зажигания и регулирования пламени различных колец предусмотрены запальные свечи 20, 121 и термоэлементы 22, 123. Благодаря раздельному питанию камер с радиальным эффектом Вентури в центральном корпусе 3 и внешнем корпусе 107 и расположению упомянутых запальных свечей и термоэлементов горелка 101 может быть приведена в действие таким образом, что факельные кольца 9, 10 внешнего корпуса 107 могут зажигаться отдельно от факельного кольца 4 центрального корпуса 3. В соответствии с предпочтительным аспектом данного изобретения, что будет также подчеркнуто ссылкой на последующий вариант осуществления горелки по данному изобретению, центральный корпус 3 и кольцевой внешний корпус 107 хотя и несут раздельные текучие среды, но выполняются в виде единого изделия, так что горелка 101 состоит всего лишь из трех или четырех деталей нижнего резервуара для закрепления к варочной каминной полке 2, верхней детали, на которой размещаются корпуса 3 и 107, и одного или двух покрывающих элементов упомянутых корпусов 3 и 107 в случае соответственно единой крышки или отдельных крышек для камер, образуемых корпусами 3 и 107. В предпочтительном примере осуществления изобретения, показанном на фиг. 2-6,для идентичных деталей используются одни и те же выносные цифры. Горелка 1 на фиг. 2-6 содержит в отличие от горелки на фиг. 1 два внешних корпуса 7 и 8, текучие среды которых отделены друг от друга, а сами корпуса концентричны с центральным корпусом 3, и каждый из них содержит наружное периферическое факельное полукольцо 9, 9 и внутреннее периферическое факельное полукольцо 10 а, 10, соответственно. Внутреннее периферическое факельное кольцо, образуемое полукольцами 10, 10, противолежит 7 10937 1 2008.08.30 центральному факельному кольцу 4 корпуса 3. Зона 15, разделяющая центральный корпус 3 и внешние периферические корпуса 7, 8, сформирована таким образом, чтобы улучшить параметры потока вторичного воздуха в направлении факельного кольца 4 и в направлении внутреннего периферического факельного кольца 10, 10. Между раздельными внешними корпусами 7 и 8 могут также находиться пазы 16, 17,которые позволяют зажигание наружного периферического факельного кольца 9, 9 в том случае, когда предусмотрена запальная свеча 20, которая имеет отношение только к внутреннему периферическому факельному кольцу 10, 10. Внешние корпуса 7 и 8 и центральный корпус 3 хотя и несут отдельные текучие среды,могут выполняться в соответствии с предпочтительным аспектом данного изобретения в виде единого изделия и поддерживаются опорным нижним резервуаром (фиг. 4), закрепленным к варочной полке 2 известным ранее способом. Каждый отдельный внешний корпус 7 и 8 горелки 1 питается смесью первичного воздуха и газообразного топлива благодаря горизонтальной смесительной камере с радиальным эффектом Вентури (кратко называемой ниже радиальной камерой Вентури) 11, 12, 25 и 13, 14, 24 соответственно. Более подробно, как показано на фиг. 4 и 6, радиальная камера Вентури внешнего периферического корпуса 7 образована горизонтальной плоской нижней стенкой 1, круговой в плане, горизонтальной плоской верхней стенкой 25, принадлежащей верхнему покрывающему элементу 19 внешних корпусов 7, 8 горелки 1 и параллельной стенке 11, и отверстием 12 для впуска газообразного топлива и первичного воздуха (то есть количества воздуха, меньшего, чем количество, необходимое для сгорания, последнее смешивается с газообразным топливом перед самым сгоранием), расположенным в центре нижней стенки 11 (и концентричным с ней). Горизонтальная нижняя стенка 11, в частности в показанном примере осуществления данного изобретения, составляет одно целое с внешним корпусом 7. Подобным образом радиальная камера Вентури другого внешнего периферийного корпуса 8 горелки 1 образуется параллельной горизонтальной плоской нижней стенкой 13,составляющей одно целое с корпусом 8, верхней стенкой 24, принадлежащей покрывающему элементу 19, и отверстием 14 в нижней стенке 13. Как подробно показано на фиг. 4, 5 и 6, впускное отверстие 12 радиальной камеры Вентури 11, 12, 25 корпуса 7 и впускное отверстие 14 радиальной камеры Вентури 13, 14, 24 корпуса 8 образуют верхние концы каналов 27 и 26 соответственно, которые составляют соответствующие входные части упомянутых радиальных камер Вентури 11, 12, 25 и 13,14, 24. Эти вертикальные каналы 27, 26, которые не участвуют в создании эффекта Вентури в камерах 11, 12, 25 и 13, 14, 24, могут быть уменьшены по высоте, чтобы получить внешние корпуса 7 и 8 с крайне уменьшенной высотой. В каналах 27 и 26 происходит течение как газообразного топлива, поступающего из эжекторов 32, 34 соответственно, так и первичного воздуха, забираемого над варочной полкой 2 с помощью входных отверстий, показанных выносной цифрой 30, благодаря жидкостному сообщению этих входов 30 с каналами 27 и 26, а затем с упомянутыми радиальными камерами Вентури. Оба эжектора 32, 34 в соответствии с одним из частных аспектов данного изобретения находятся в жидкостном сообщении с трубкой 35, которая подает газообразное топливо, скорость течения которого можно регулировать соответствующим краном (не показан). Подводящая трубка 35, эжекторы 32, 34, вертикальные каналы 26, 27 и радиальные камеры Вентури 11, 12, 25 и 13, 14, 24 составляют упомянутые средства питания внешних корпусов 7 и 8 в отдельности от центрального корпуса 3. В альтернативных примерах осуществления данного изобретения (не показаны) горелка 1 может представлять собой единый внешний корпус, концентричный с централь 8 10937 1 2008.08.30 ным корпусом 3 и снабженный внутри одной или несколькими радиальными камерами Вентури. Или корпуса 7 и 8 показанной горелки 1 могут, в свою очередь, иметь отдельное питание. В соответствии с другим предпочтительны аспектом данного изобретения горелка 1 также снабжена средствами питания центрального корпуса 3 отдельно от внешних корпусов 7 и 8, содержащими горизонтальную смесительную камеру 5, 6, 29 с радиальным эффектом Вентури, образуемую плоской нижней стенкой 5 круговой формы, плоской верхней стенкой 29, параллельной нижней стенке 5, и впускным отверстием 6, выполненным в центре плоской круговой нижней стенки 5 и концентричным с ней. В соответствии со специфическим аспектом данного изобретения нижняя стенка 29 радиальной камеры Вентури 5, 6, 29 является нижней поверхностью детали 18 верхнего покрытия центрального корпуса 3, а круговая нижняя стенка 5 составляет одно целое с тем же центральным корпусом 3. Впускное отверстие 6 для первичного воздуха и газообразного топлива является верхним концом вертикального канала 28, который выполняет функцию входной части радиальной камеры Вентури 5, 6, 29. Этот вертикальный канал 28 может иметь крайне малые размеры, поскольку он не имеет значения для создания радиального эффекта Вентури в камере 5, 6, 29. Канал 28 находится в жидкостном сообщении с эжектором 33 газообразного топлива и цепью подачи первичного воздуха, входные отверстия которой, расположенные над варочной каминной полкой 2, обозначены выносной цифрой 30. Эжектор 33 газообразного топлива, в свою очередь, находится в жидкостном сообщении с трубкой 36 подачи газообразного топлива, к которой можно присоединить кран (не показан) для регулирования скорости течения газа. Трубка 36, эжектор 33, канал 28 и радиальная камера Вентури составляют вышеупомянутые средства для питания центрального корпуса 3 горелки 1 отдельно от внешних корпусов 7 и 8. В соответствии с особо выгодным аспектом данного изобретения средства жидкостного сообщения, которые соединяют входные отверстия 30 для первичного воздуха со средствами раздельного питания центрального корпуса 3 и внешних корпусов 7 и 8, образуют единую цепь, подающую первичный воздух к средствам раздельной подачи смеси первичного воздуха и газа. Это позволяет достичь некоторого конструктивного упрощения горелки 1. Одновременное присутствие радиальной камеры Вентури 5, 6, 29 в средствах питания центрального корпуса 3 и, по меньшей мере, одной радиальной камеры Вентури 11, 12, 25 или 13, 14, 24 в средствах питания внешних корпусов 7 и 8 дает возможность создать горелку с несколькими факельными кольцами и крайне ограниченной высотой с одновременной гарантией того, что подача смеси первичного воздуха и газообразного топлива к внешним корпусам 7 и 8 и, следовательно, к периферическому факельному кольцу или кольцам 9 а, 9, 10, 10 будет достаточной для получения стабильного пламени при любом состоянии окружающей среды. В предпочтительных вариантах осуществления данного изобретения кран на подающей трубке 36, который регулирует поток газа к радиальной камере Вентури 5, 6, 29 и,следовательно, тепловую энергию, выделяемую факельным кольцом 4 центрального корпуса 3, и кран на подающей трубке 35, который регулирует поток газа к радиальным камерам Вентури 11, 12, 25 и 13, 14, 24 внешних корпусов 7 и 8 горелки 1 и, следовательно,тепловую энергию, выделяемую факельными кольцами 9 а, 9 и 10 а, 10, могут приводиться в действие раздельно. Однако в других вариантах осуществления данного изобретения два крана подающих трубок 35, 36 могут приводиться в действие совместно. 9 10937 1 2008.08.30 Кроме того, как уже указывалось, горелка 1 содержит два отдельных верхних покрывающих элемента 18 и 19 для центрального корпуса 3 и для двух внешних корпусов 7 и 8,но в альтернативных вариантах может присутствовать только один покрывающий элемент для корпусов 3, 7 и 8 горелки 1 либо несколько покрывающих элементов для каждого из корпусов 3, 7 и 8 с отдельной текучей средой. Как уже указывалось выше, выполнение корпусов 3, 7, 8 в виде единой детали хотя и с разделенными текучими средами позволяет ограничить количество компонентов горелки 1, так что она будет составлена из нижнего резервуара 31, детали, содержащей корпуса 3, 7 и 8, и верхних покрывающих элементов 18 и 19 и позволяет облегчить сборку горелки 1. В случае одиночного покрывающего элемента для корпусов 3, 7 и 8 горелка 1 еще более упрощается, даже если учесть, что применение двух отдельных покрывающих элементов предпочитается по причине облегчения выполнения этих покрывающих элементов 18, 19. На фиг. 2-6 также представлены запальные свечи 20 и 21, предназначенные соответственно для факельного кольца 4 центрального корпуса 3 и для факельных колец 9 а, 9, 10,10 внешних периферических корпусов 7, 8, а также безопасные термоэлементы 22 и 23. Показанные корпуса 7 и 8 горелки 1 также имеют контур (в плане), содержащий несколько полостей, образующих зону 15, которая отделяет корпус 3 от внешних корпусов 7 и 8, многолепестковой формы. Эта конфигурация внешних корпусов 7 и 8 оказалась особенно выгодной, поскольку она позволяет с легкостью выполнить во внешних корпусах 7,8 радиальные камеры Вентури 11, 12, 25 и 13, 14, 24 и в то же время обеспечивает оптимальный поток вторичного воздуха в зону 15 в направлении факельных колец 4 и 10 а, 10. Во время эксплуатации показанной горелки 1 пользователь может делать выбор зажигать ли только факельное кольцо 4 центрального корпуса 3, пропуская поток газообразного топлива из трубки 36 в эжектор 33 и из него в радиальную камеру Вентури 5, 6, 29, или только периферические факельные кольца 9 а, 9, 10, 10, позволяя потоку газа проходить из трубки 34 в эжекторы 32 и 33 и в радиальные камеры Вентури 11, 12, 25 и 13, 14,24, или даже все факельные кольца 4, 9 а, 9, 10, 10 горелки 1 в зависимости от требуемой энергии нагрева и от желательного распределения пламени под варочным сосудом. Например, поворот регулировочного крана на трубке 36, подающей газ в эжектор 33,вызывает течение газа в вертикальный канал 28 и из него через отверстие 6 в горизонтальную камеру 5, 6, 29, где имеет место радиальный эффект Вентури. Разрежение, создаваемое в кольцеобразной части камеры 5, 6, 29, соответствующей по расположению впускному отверстию 6 (узкая часть радиальной камеры Вентури), вызывает всасывание первичного воздуха, поступающего от входных отверстий 30, в канал 28 и из него в камеру 5, 6, 29. Последующее радиальное расширение текучих сред (с возрастанием давления и падением скорости этих сред) в камере 5, 6, 29 или, скорее, в кольцеобразной части, выступающей в радиальном направлении наружу относительно узкой части радиальной камеры Вентури, вызывает смешивание первичного воздуха и газа и подачу смеси к факельному кольцу 4. Подобный процесс имеет место и в радиальных камерах Вентури внешних корпусов 7 и 8, когда пользователь включает их питание. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 12
