Автономная система подсветки ригидного бронхоскопа

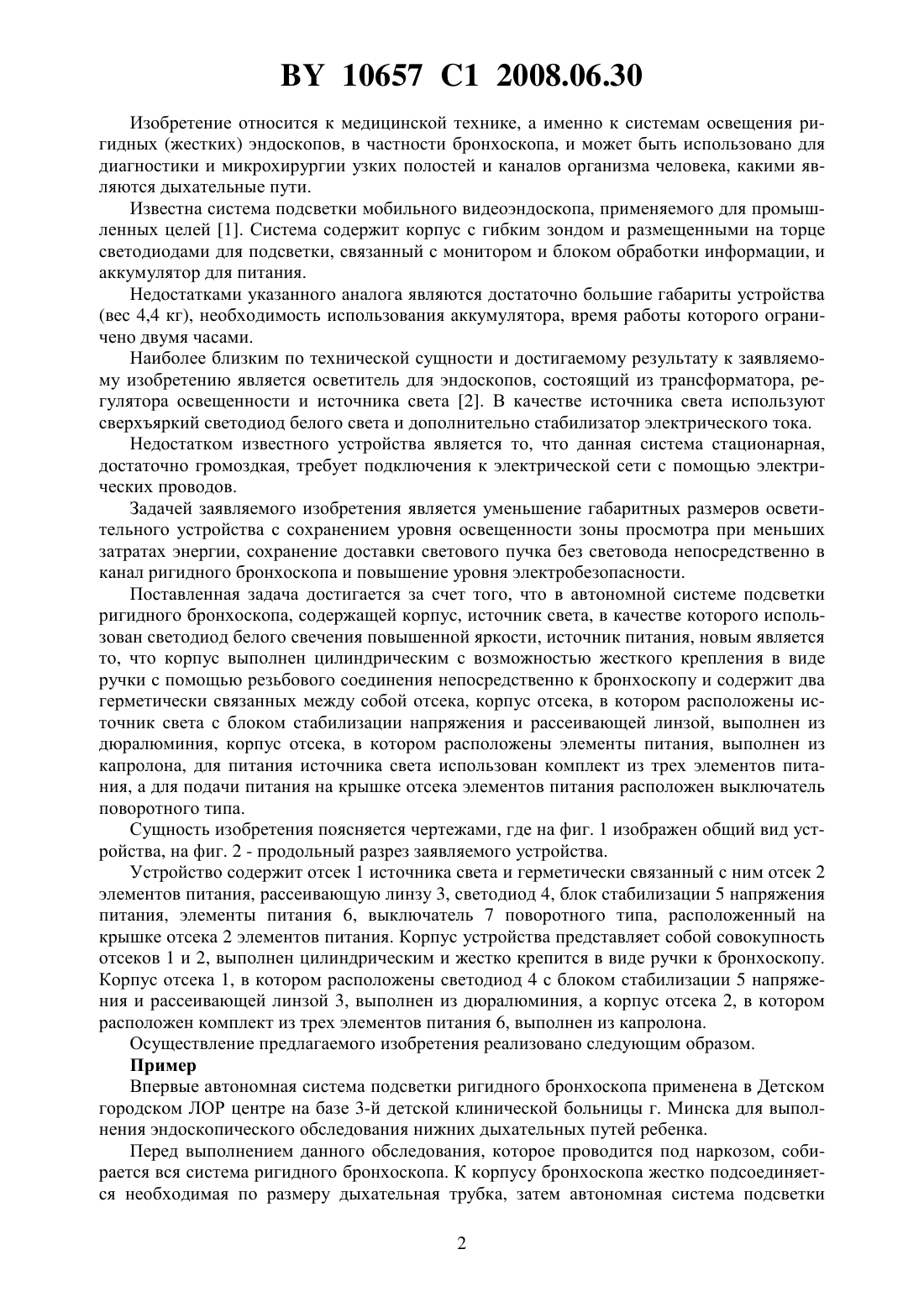

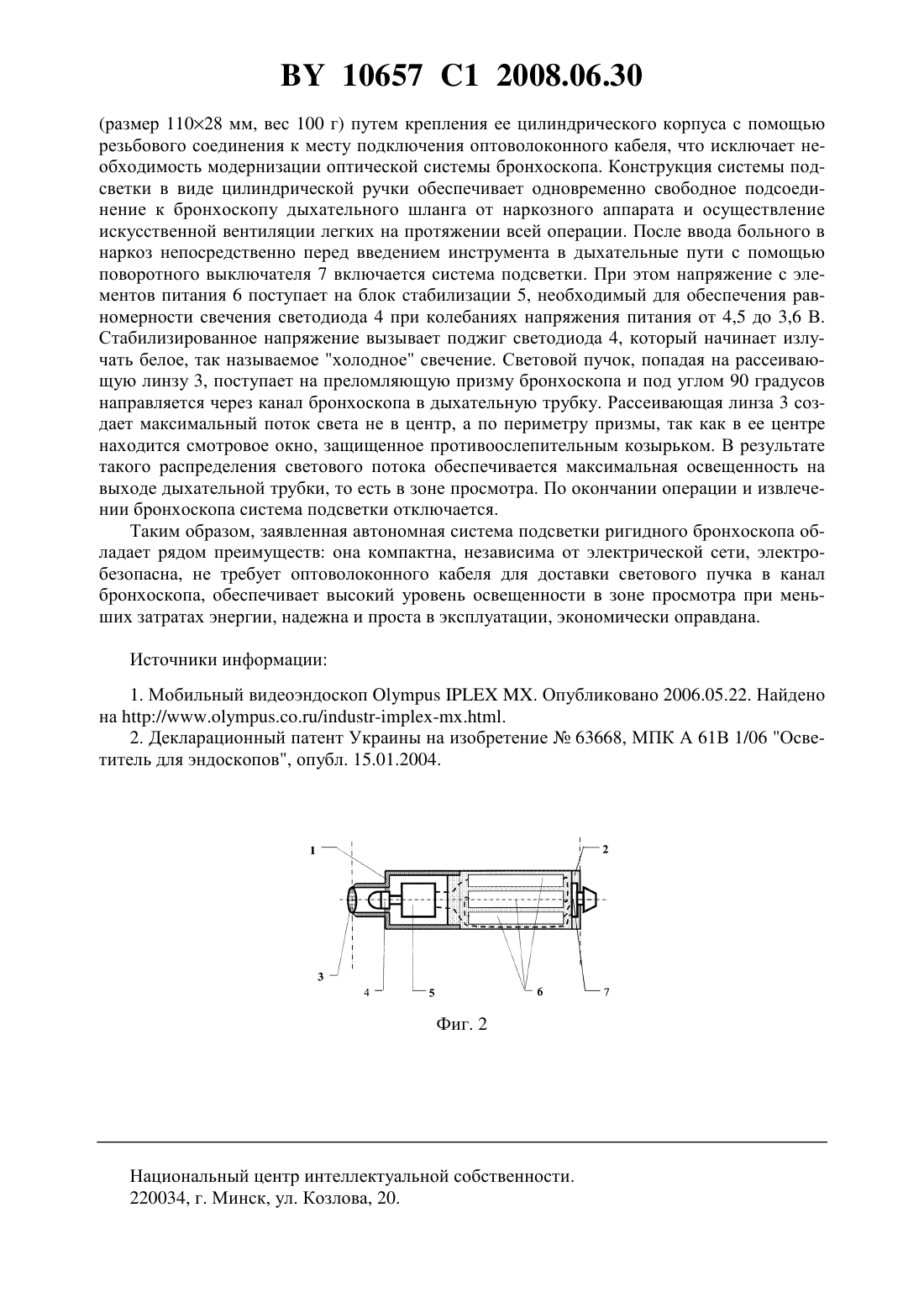

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АВТОНОМНАЯ СИСТЕМА ПОДСВЕТКИ РИГИДНОГО БРОНХОСКОПА(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Гусакова Елена Николаевна Тимошенко Павел Андреевич(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Автономная система подсветки ригидного бронхоскопа, содержащая корпус, источник света, в качестве которого использован светодиод белого свечения повышенной яркости,источник питания, отличающаяся тем, что корпус выполнен цилиндрическим с возможностью жесткого крепления в виде ручки с помощью резьбового соединения непосредственно к бронхоскопу и содержит два герметически связанных между собой отсека, корпус отсека, в котором расположены источник света с блоком стабилизации напряжения и рассеивающей линзой, выполнен из дюралюминия, корпус отсека, в котором расположены элементы питания, выполнен из капролона, для питания источника света использован комплект из трех элементов питания, а для подачи питания на крышке отсека элементов питания расположен выключатель поворотного типа. 10657 1 2008.06.30 Изобретение относится к медицинской технике, а именно к системам освещения ригидных (жестких) эндоскопов, в частности бронхоскопа, и может быть использовано для диагностики и микрохирургии узких полостей и каналов организма человека, какими являются дыхательные пути. Известна система подсветки мобильного видеоэндоскопа, применяемого для промышленных целей 1. Система содержит корпус с гибким зондом и размещенными на торце светодиодами для подсветки, связанный с монитором и блоком обработки информации, и аккумулятор для питания. Недостатками указанного аналога являются достаточно большие габариты устройства(вес 4,4 кг), необходимость использования аккумулятора, время работы которого ограничено двумя часами. Наиболее близким по технической сущности и достигаемому результату к заявляемому изобретению является осветитель для эндоскопов, состоящий из трансформатора, регулятора освещенности и источника света 2. В качестве источника света используют сверхъяркий светодиод белого света и дополнительно стабилизатор электрического тока. Недостатком известного устройства является то, что данная система стационарная,достаточно громоздкая, требует подключения к электрической сети с помощью электрических проводов. Задачей заявляемого изобретения является уменьшение габаритных размеров осветительного устройства с сохранением уровня освещенности зоны просмотра при меньших затратах энергии, сохранение доставки светового пучка без световода непосредственно в канал ригидного бронхоскопа и повышение уровня электробезопасности. Поставленная задача достигается за счет того, что в автономной системе подсветки ригидного бронхоскопа, содержащей корпус, источник света, в качестве которого использован светодиод белого свечения повышенной яркости, источник питания, новым является то, что корпус выполнен цилиндрическим с возможностью жесткого крепления в виде ручки с помощью резьбового соединения непосредственно к бронхоскопу и содержит два герметически связанных между собой отсека, корпус отсека, в котором расположены источник света с блоком стабилизации напряжения и рассеивающей линзой, выполнен из дюралюминия, корпус отсека, в котором расположены элементы питания, выполнен из капролона, для питания источника света использован комплект из трех элементов питания, а для подачи питания на крышке отсека элементов питания расположен выключатель поворотного типа. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен общий вид устройства, на фиг. 2 - продольный разрез заявляемого устройства. Устройство содержит отсек 1 источника света и герметически связанный с ним отсек 2 элементов питания, рассеивающую линзу 3, светодиод 4, блок стабилизации 5 напряжения питания, элементы питания 6, выключатель 7 поворотного типа, расположенный на крышке отсека 2 элементов питания. Корпус устройства представляет собой совокупность отсеков 1 и 2, выполнен цилиндрическим и жестко крепится в виде ручки к бронхоскопу. Корпус отсека 1, в котором расположены светодиод 4 с блоком стабилизации 5 напряжения и рассеивающей линзой 3, выполнен из дюралюминия, а корпус отсека 2, в котором расположен комплект из трех элементов питания 6, выполнен из капролона. Осуществление предлагаемого изобретения реализовано следующим образом. Пример Впервые автономная система подсветки ригидного бронхоскопа применена в Детском городском ЛОР центре на базе 3-й детской клинической больницы г. Минска для выполнения эндоскопического обследования нижних дыхательных путей ребенка. Перед выполнением данного обследования, которое проводится под наркозом, собирается вся система ригидного бронхоскопа. К корпусу бронхоскопа жестко подсоединяется необходимая по размеру дыхательная трубка, затем автономная система подсветки 2(размер 11028 мм, вес 100 г) путем крепления ее цилиндрического корпуса с помощью резьбового соединения к месту подключения оптоволоконного кабеля, что исключает необходимость модернизации оптической системы бронхоскопа. Конструкция системы подсветки в виде цилиндрической ручки обеспечивает одновременно свободное подсоединение к бронхоскопу дыхательного шланга от наркозного аппарата и осуществление искусственной вентиляции легких на протяжении всей операции. После ввода больного в наркоз непосредственно перед введением инструмента в дыхательные пути с помощью поворотного выключателя 7 включается система подсветки. При этом напряжение с элементов питания 6 поступает на блок стабилизации 5, необходимый для обеспечения равномерности свечения светодиода 4 при колебаниях напряжения питания от 4,5 до 3,6 В. Стабилизированное напряжение вызывает поджиг светодиода 4, который начинает излучать белое, так называемое холодное свечение. Световой пучок, попадая на рассеивающую линзу 3, поступает на преломляющую призму бронхоскопа и под углом 90 градусов направляется через канал бронхоскопа в дыхательную трубку. Рассеивающая линза 3 создает максимальный поток света не в центр, а по периметру призмы, так как в ее центре находится смотровое окно, защищенное противоослепительным козырьком. В результате такого распределения светового потока обеспечивается максимальная освещенность на выходе дыхательной трубки, то есть в зоне просмотра. По окончании операции и извлечении бронхоскопа система подсветки отключается. Таким образом, заявленная автономная система подсветки ригидного бронхоскопа обладает рядом преимуществ она компактна, независима от электрической сети, электробезопасна, не требует оптоволоконного кабеля для доставки светового пучка в канал бронхоскопа, обеспечивает высокий уровень освещенности в зоне просмотра при меньших затратах энергии, надежна и проста в эксплуатации, экономически оправдана. Источники информации 1. Мобильный видеоэндоскоп. Опубликовано 2006.05.22. Найдено на /// 2. Декларационный патент Украины на изобретение 63668, МПК А 61 В 1/06 Осветитель для эндоскопов, опубл. 15.01.2004. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
