Ручка зубной щетки и зубная щетка

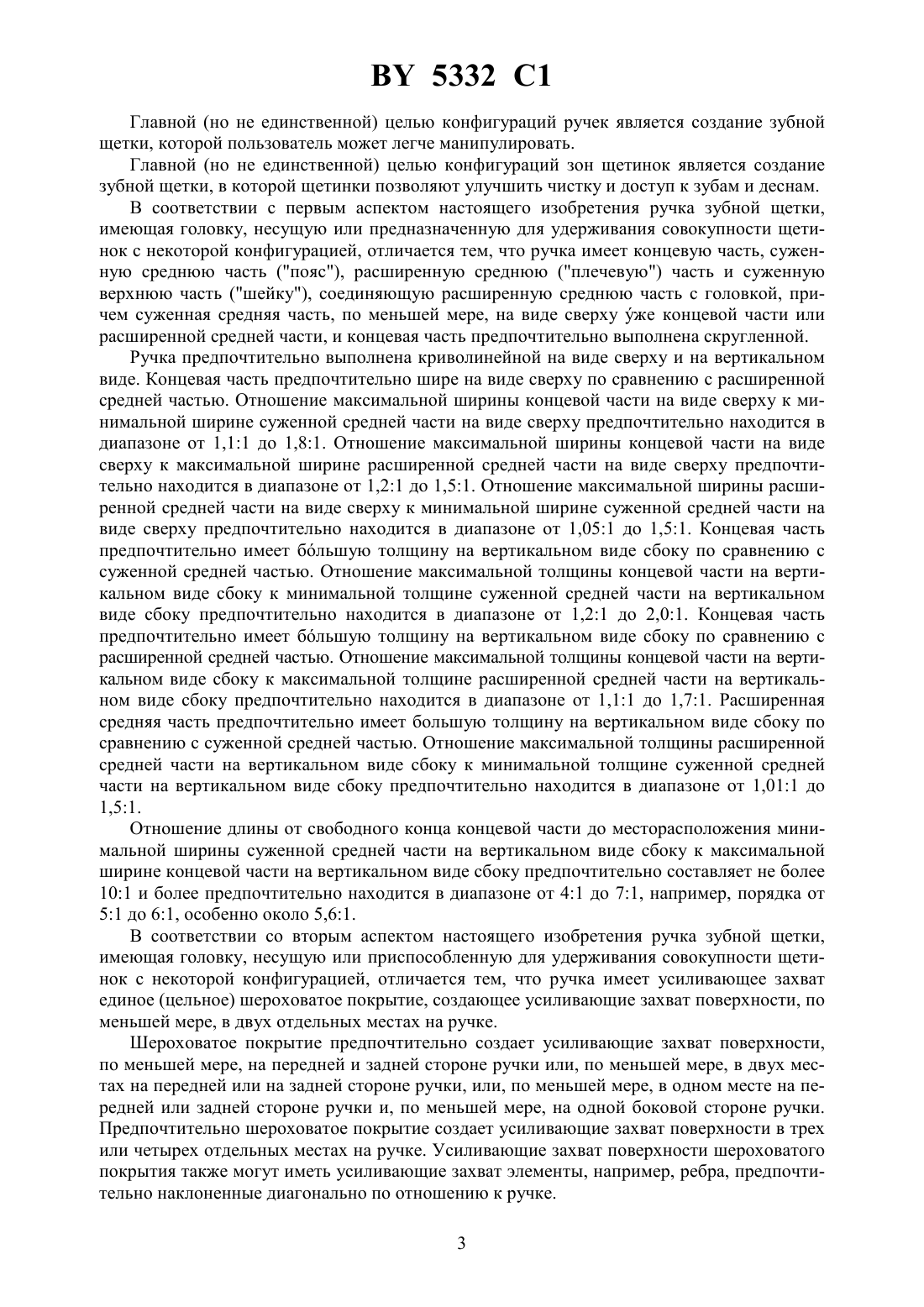

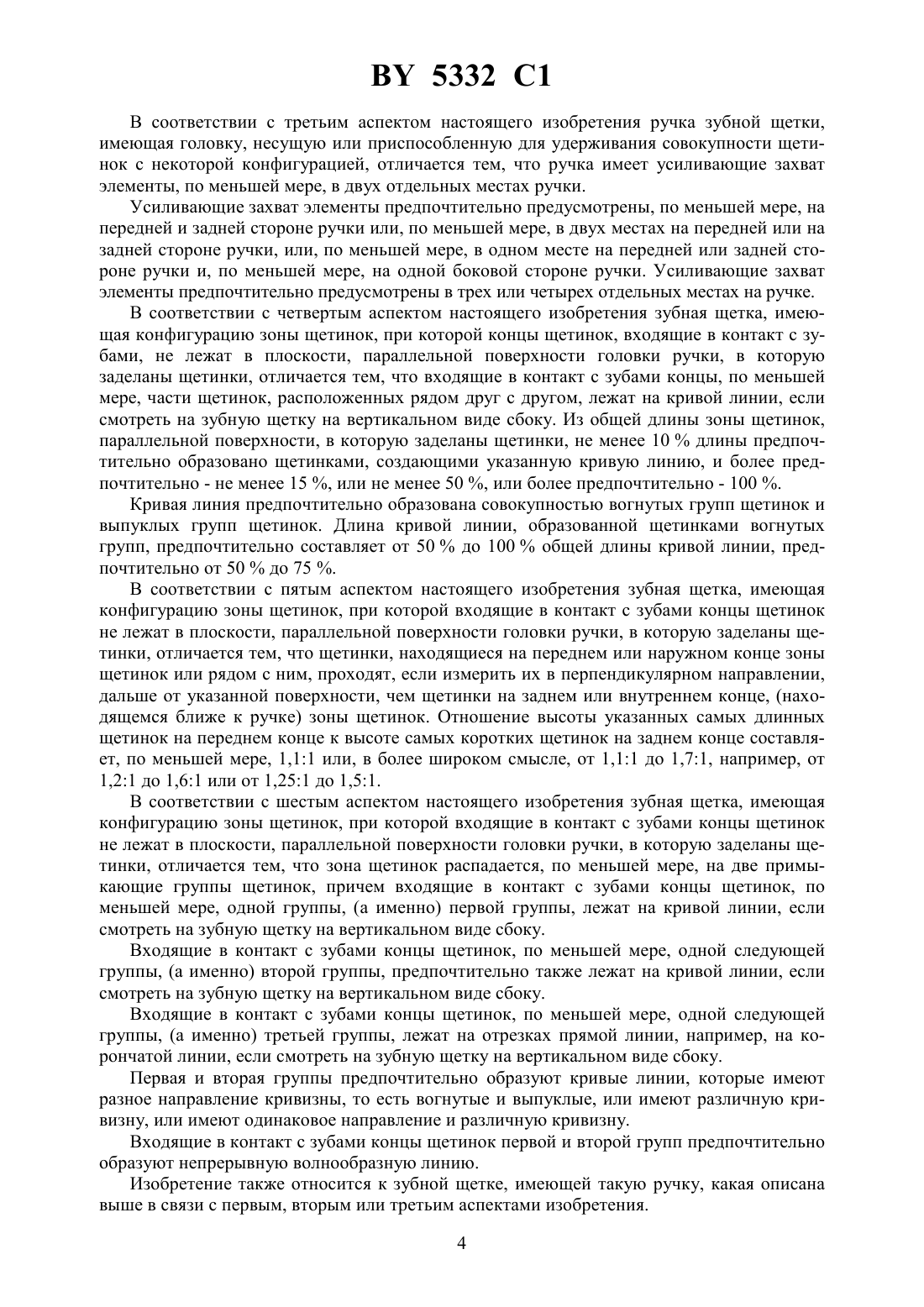

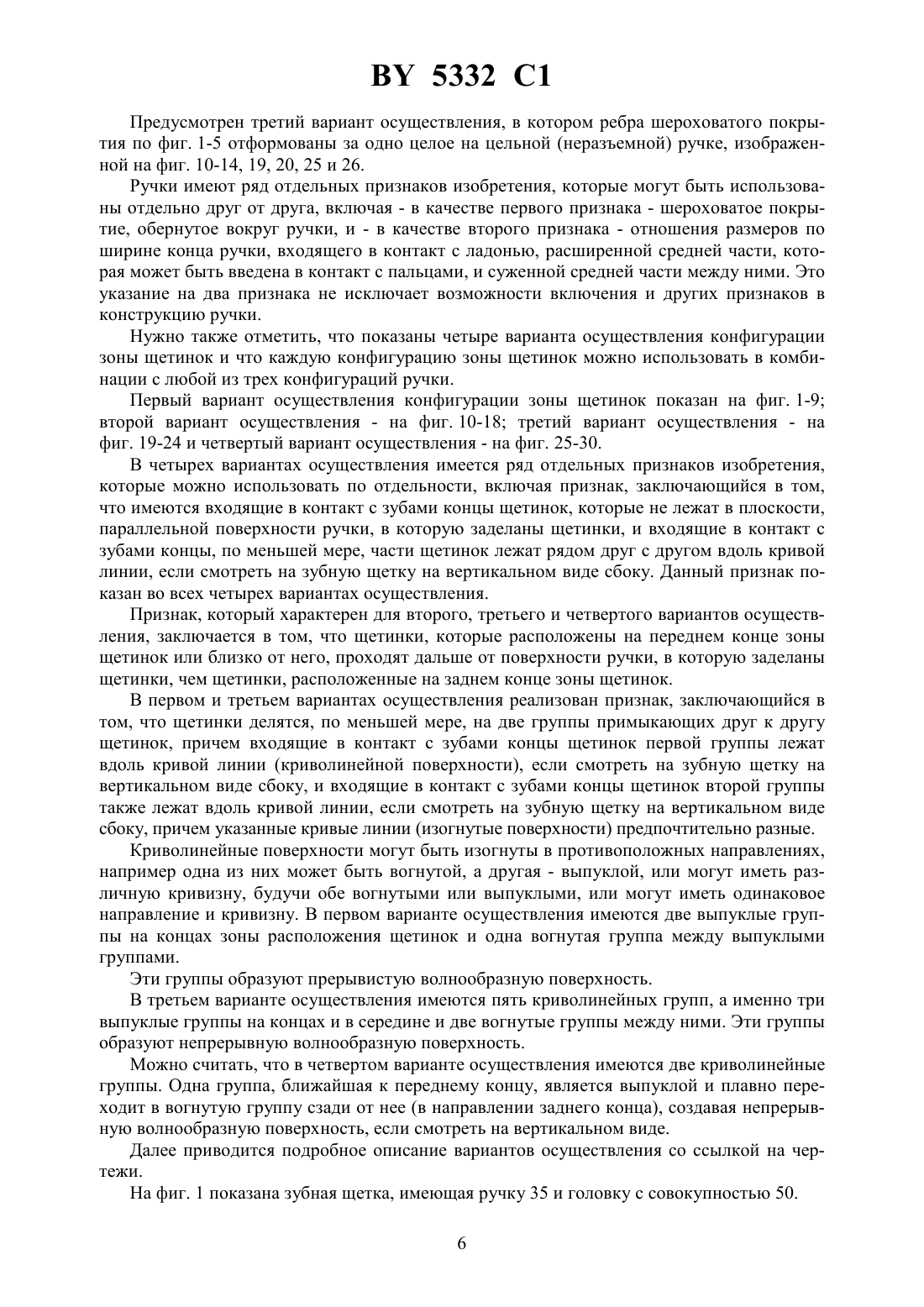

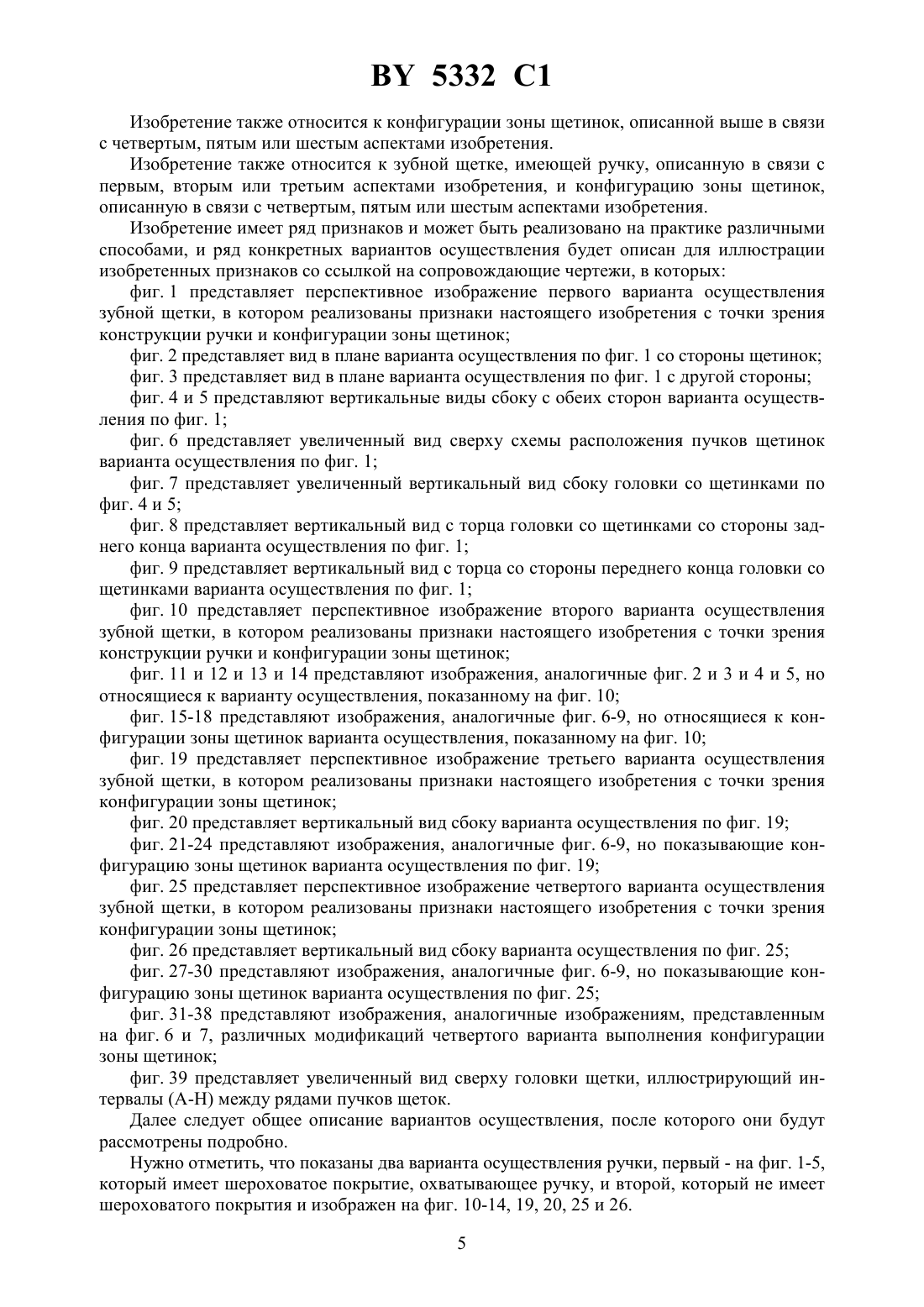

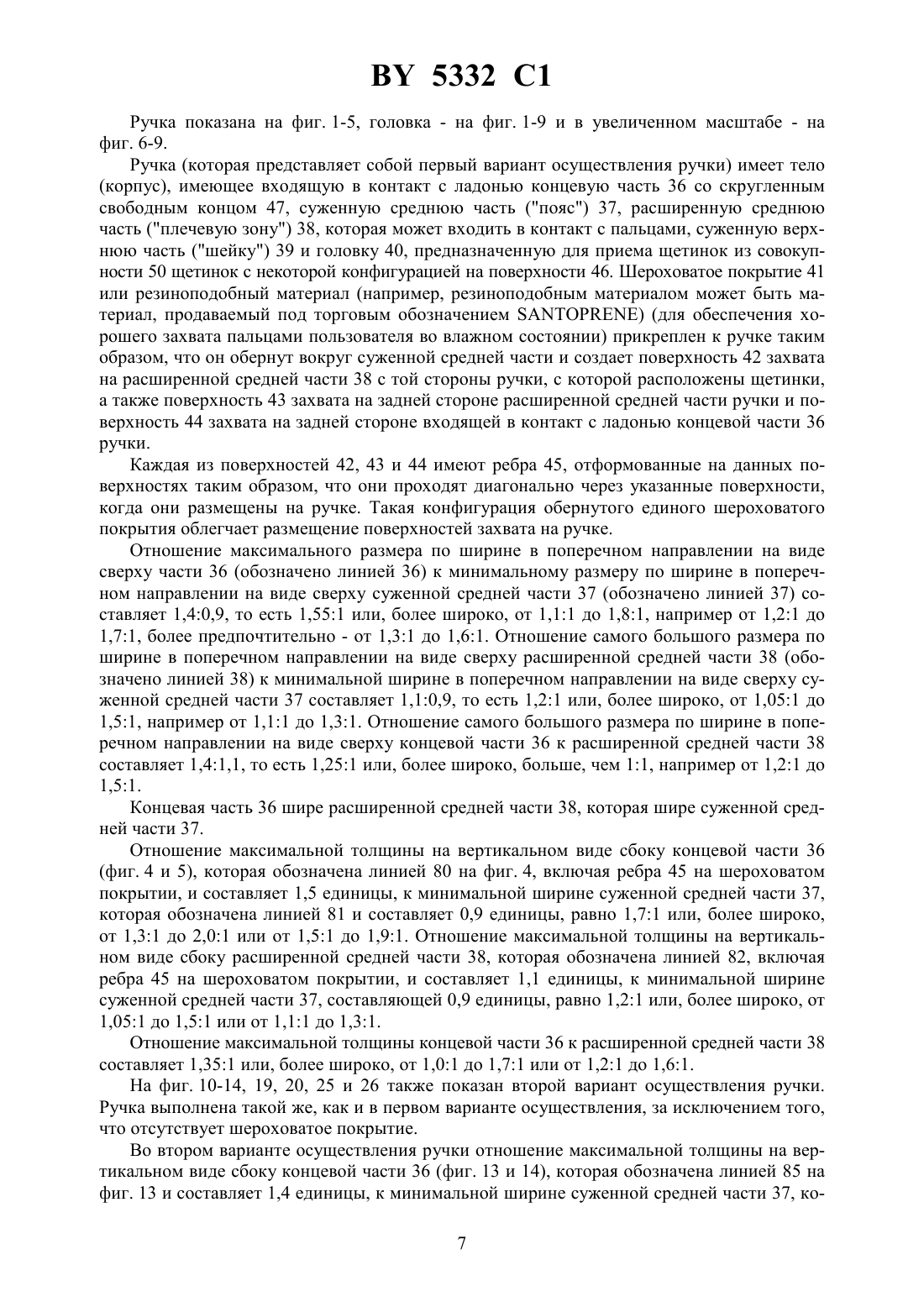

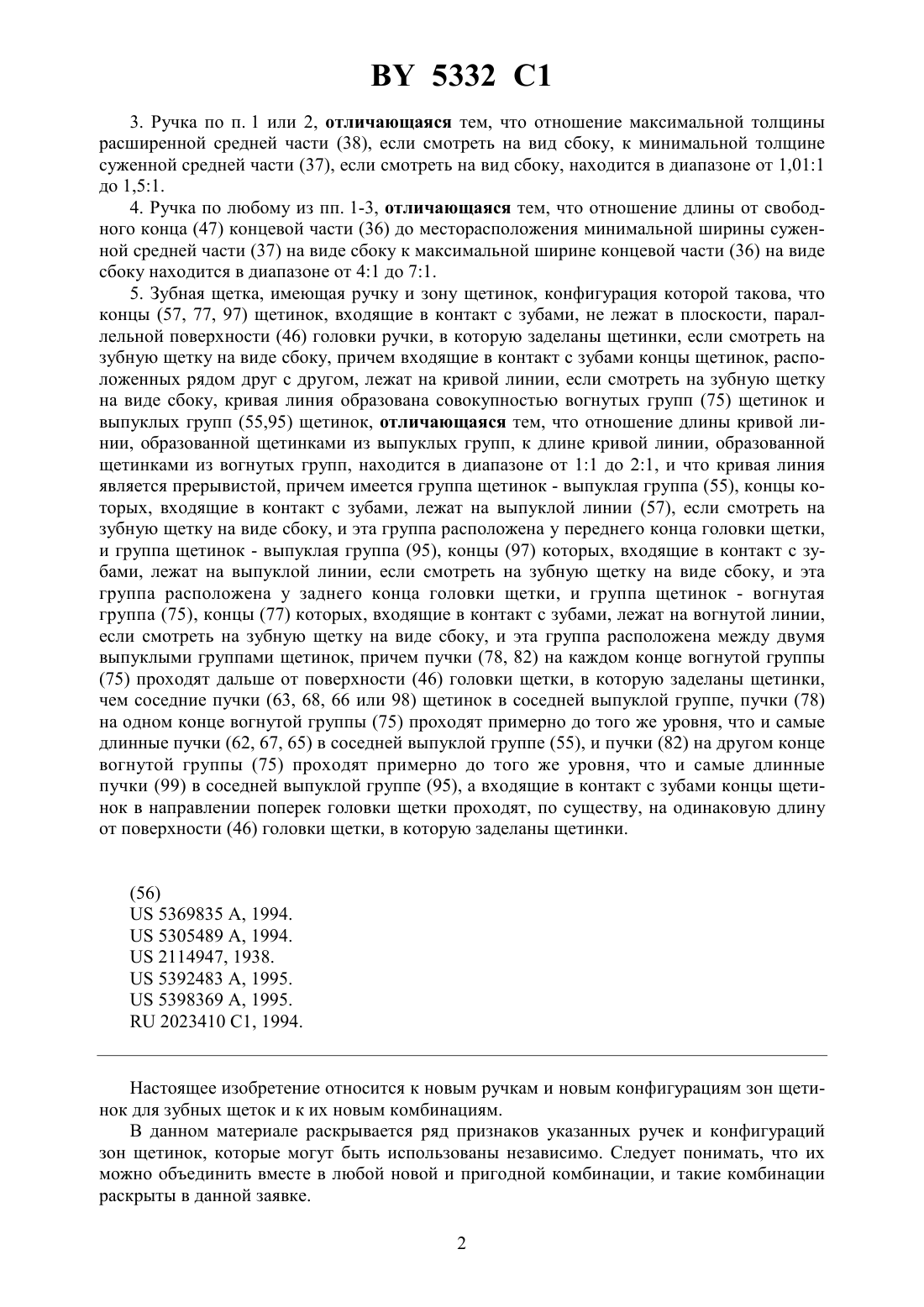

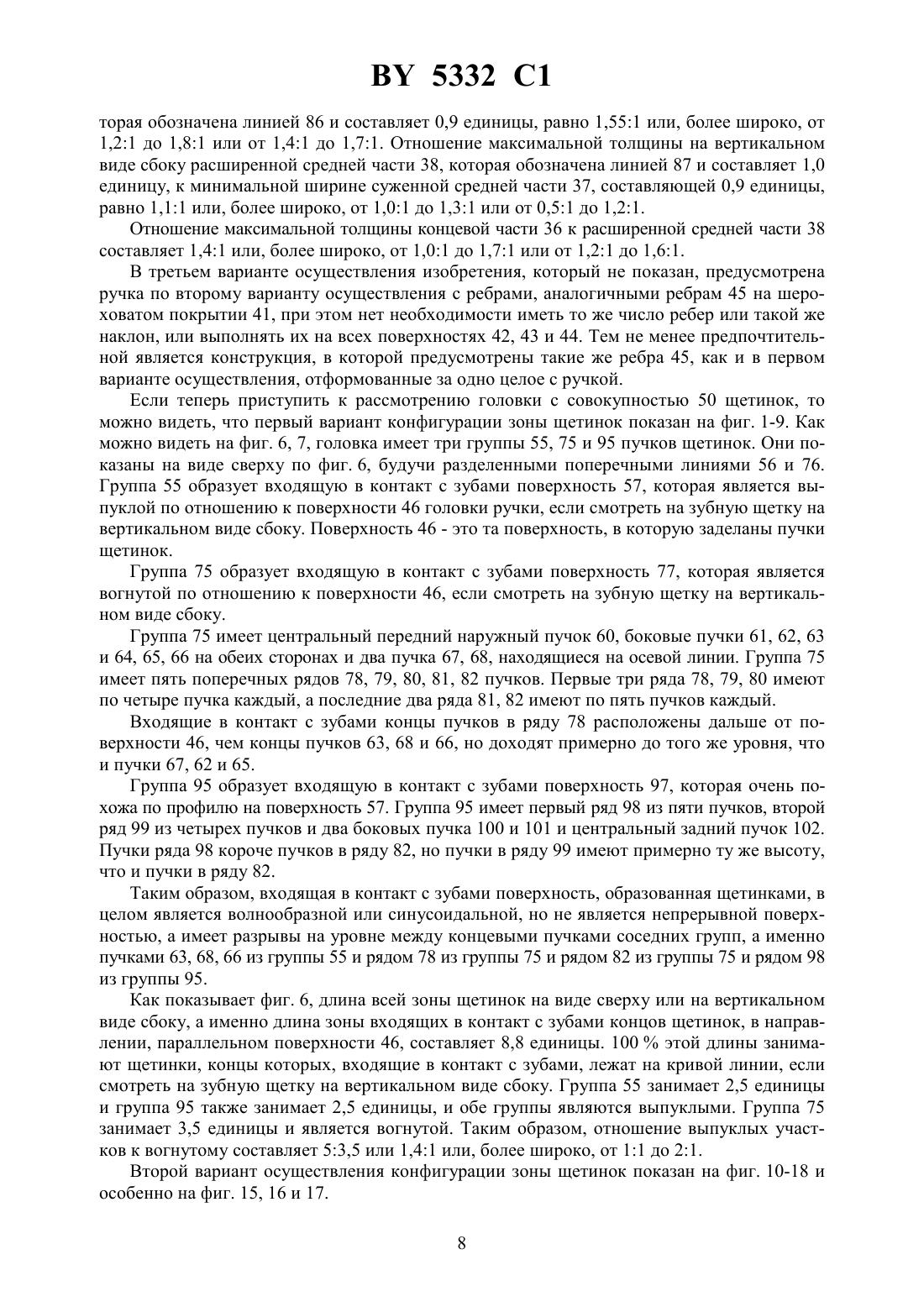

25 1/10 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РУЧКА ЗУБНОЙ ЩЕТКИ И ЗУБНАЯ ЩЕТКА(57) 1. Ручка зубной щетки, имеющая головку (40), несущую или предназначенную для удерживания щетинок с некоторой конфигурацией (50), причем ручка имеет концевую часть (36), суженную среднюю часть - пояс (37), расширенную среднюю - плечевую часть(38) и суженную верхнюю часть - шейку (35), соединяющую расширенную среднюю часть с головкой, суженная средняя часть (37) выполнена более узкой, по меньшей мере,на виде сверху по сравнению с концевой частью (36) или расширенной средней частью (38),и концевая часть (36) выполнена скругленной, отличающаяся тем, что отношение максимальной ширины концевой части (36) на виде сверху к максимальной ширине расширенной средней части (38) на виде сверху находится в диапазоне от 1,21 до 1,51, причем концевая часть (36) имеет большую толщину на виде сбоку по сравнению с расширенной средней частью (38), и отношение максимальной толщины концевой части (36) на виде сбоку к максимальной толщине расширенной средней части (38) на виде сбоку находится в диапазоне от 1,11 до 1,71. 2. Ручка по п. 1, отличающаяся тем, что отношение максимальной ширины расширенной средней части (38) на виде сверху к минимальной ширине суженной средней части (37) на виде сверху находится в диапазоне от 1,051 до 1,51. 5332 1 3. Ручка по п. 1 или 2, отличающаяся тем, что отношение максимальной толщины расширенной средней части (38), если смотреть на вид сбоку, к минимальной толщине суженной средней части (37), если смотреть на вид сбоку, находится в диапазоне от 1,011 до 1,51. 4. Ручка по любому из пп. 1-3, отличающаяся тем, что отношение длины от свободного конца (47) концевой части (36) до месторасположения минимальной ширины суженной средней части (37) на виде сбоку к максимальной ширине концевой части (36) на виде сбоку находится в диапазоне от 41 до 71. 5. Зубная щетка, имеющая ручку и зону щетинок, конфигурация которой такова, что концы (57, 77, 97) щетинок, входящие в контакт с зубами, не лежат в плоскости, параллельной поверхности (46) головки ручки, в которую заделаны щетинки, если смотреть на зубную щетку на виде сбоку, причем входящие в контакт с зубами концы щетинок, расположенных рядом друг с другом, лежат на кривой линии, если смотреть на зубную щетку на виде сбоку, кривая линия образована совокупностью вогнутых групп (75) щетинок и выпуклых групп (55,95) щетинок, отличающаяся тем, что отношение длины кривой линии, образованной щетинками из выпуклых групп, к длине кривой линии, образованной щетинками из вогнутых групп, находится в диапазоне от 11 до 21, и что кривая линия является прерывистой, причем имеется группа щетинок - выпуклая группа (55), концы которых, входящие в контакт с зубами, лежат на выпуклой линии (57), если смотреть на зубную щетку на виде сбоку, и эта группа расположена у переднего конца головки щетки,и группа щетинок - выпуклая группа (95), концы (97) которых, входящие в контакт с зубами, лежат на выпуклой линии, если смотреть на зубную щетку на виде сбоку, и эта группа расположена у заднего конца головки щетки, и группа щетинок - вогнутая группа (75), концы (77) которых, входящие в контакт с зубами, лежат на вогнутой линии,если смотреть на зубную щетку на виде сбоку, и эта группа расположена между двумя выпуклыми группами щетинок, причем пучки (78, 82) на каждом конце вогнутой группы(75) проходят дальше от поверхности (46) головки щетки, в которую заделаны щетинки,чем соседние пучки (63, 68, 66 или 98) щетинок в соседней выпуклой группе, пучки (78) на одном конце вогнутой группы (75) проходят примерно до того же уровня, что и самые длинные пучки (62, 67, 65) в соседней выпуклой группе (55), и пучки (82) на другом конце вогнутой группы (75) проходят примерно до того же уровня, что и самые длинные пучки (99) в соседней выпуклой группе (95), а входящие в контакт с зубами концы щетинок в направлении поперек головки щетки проходят, по существу, на одинаковую длину от поверхности (46) головки щетки, в которую заделаны щетинки.(56)5369835 , 1994.5305489 , 1994.2114947, 1938.5392483 , 1995.5398369 , 1995.2023410 1, 1994. Настоящее изобретение относится к новым ручкам и новым конфигурациям зон щетинок для зубных щеток и к их новым комбинациям. В данном материале раскрывается ряд признаков указанных ручек и конфигураций зон щетинок, которые могут быть использованы независимо. Следует понимать, что их можно объединить вместе в любой новой и пригодной комбинации, и такие комбинации раскрыты в данной заявке. 2 5332 1 Главной (но не единственной) целью конфигураций ручек является создание зубной щетки, которой пользователь может легче манипулировать. Главной (но не единственной) целью конфигураций зон щетинок является создание зубной щетки, в которой щетинки позволяют улучшить чистку и доступ к зубам и деснам. В соответствии с первым аспектом настоящего изобретения ручка зубной щетки,имеющая головку, несущую или предназначенную для удерживания совокупности щетинок с некоторой конфигурацией, отличается тем, что ручка имеет концевую часть, суженную среднюю часть (пояс), расширенную среднюю (плечевую) часть и суженную верхнюю часть (шейку), соединяющую расширенную среднюю часть с головкой, причем суженная средняя часть, по меньшей мере, на виде сверху же концевой части или расширенной средней части, и концевая часть предпочтительно выполнена скругленной. Ручка предпочтительно выполнена криволинейной на виде сверху и на вертикальном виде. Концевая часть предпочтительно шире на виде сверху по сравнению с расширенной средней частью. Отношение максимальной ширины концевой части на виде сверху к минимальной ширине суженной средней части на виде сверху предпочтительно находится в диапазоне от 1,11 до 1,81. Отношение максимальной ширины концевой части на виде сверху к максимальной ширине расширенной средней части на виде сверху предпочтительно находится в диапазоне от 1,21 до 1,51. Отношение максимальной ширины расширенной средней части на виде сверху к минимальной ширине суженной средней части на виде сверху предпочтительно находится в диапазоне от 1,051 до 1,51. Концевая часть предпочтительно имеет бльшую толщину на вертикальном виде сбоку по сравнению с суженной средней частью. Отношение максимальной толщины концевой части на вертикальном виде сбоку к минимальной толщине суженной средней части на вертикальном виде сбоку предпочтительно находится в диапазоне от 1,21 до 2,01. Концевая часть предпочтительно имеет бльшую толщину на вертикальном виде сбоку по сравнению с расширенной средней частью. Отношение максимальной толщины концевой части на вертикальном виде сбоку к максимальной толщине расширенной средней части на вертикальном виде сбоку предпочтительно находится в диапазоне от 1,11 до 1,71. Расширенная средняя часть предпочтительно имеет большую толщину на вертикальном виде сбоку по сравнению с суженной средней частью. Отношение максимальной толщины расширенной средней части на вертикальном виде сбоку к минимальной толщине суженной средней части на вертикальном виде сбоку предпочтительно находится в диапазоне от 1,011 до 1,51. Отношение длины от свободного конца концевой части до месторасположения минимальной ширины суженной средней части на вертикальном виде сбоку к максимальной ширине концевой части на вертикальном виде сбоку предпочтительно составляет не более 101 и более предпочтительно находится в диапазоне от 41 до 71, например, порядка от 51 до 61, особенно около 5,61. В соответствии со вторым аспектом настоящего изобретения ручка зубной щетки,имеющая головку, несущую или приспособленную для удерживания совокупности щетинок с некоторой конфигурацией, отличается тем, что ручка имеет усиливающее захват единое (цельное) шероховатое покрытие, создающее усиливающие захват поверхности, по меньшей мере, в двух отдельных местах на ручке. Шероховатое покрытие предпочтительно создает усиливающие захват поверхности,по меньшей мере, на передней и задней стороне ручки или, по меньшей мере, в двух местах на передней или на задней стороне ручки, или, по меньшей мере, в одном месте на передней или задней стороне ручки и, по меньшей мере, на одной боковой стороне ручки. Предпочтительно шероховатое покрытие создает усиливающие захват поверхности в трех или четырех отдельных местах на ручке. Усиливающие захват поверхности шероховатого покрытия также могут иметь усиливающие захват элементы, например, ребра, предпочтительно наклоненные диагонально по отношению к ручке. 3 5332 1 В соответствии с третьим аспектом настоящего изобретения ручка зубной щетки,имеющая головку, несущую или приспособленную для удерживания совокупности щетинок с некоторой конфигурацией, отличается тем, что ручка имеет усиливающие захват элементы, по меньшей мере, в двух отдельных местах ручки. Усиливающие захват элементы предпочтительно предусмотрены, по меньшей мере, на передней и задней стороне ручки или, по меньшей мере, в двух местах на передней или на задней стороне ручки, или, по меньшей мере, в одном месте на передней или задней стороне ручки и, по меньшей мере, на одной боковой стороне ручки. Усиливающие захват элементы предпочтительно предусмотрены в трех или четырех отдельных местах на ручке. В соответствии с четвертым аспектом настоящего изобретения зубная щетка, имеющая конфигурацию зоны щетинок, при которой концы щетинок, входящие в контакт с зубами, не лежат в плоскости, параллельной поверхности головки ручки, в которую заделаны щетинки, отличается тем, что входящие в контакт с зубами концы, по меньшей мере, части щетинок, расположенных рядом друг с другом, лежат на кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Из общей длины зоны щетинок,параллельной поверхности, в которую заделаны щетинки, не менее 10 длины предпочтительно образовано щетинками, создающими указанную кривую линию, и более предпочтительно - не менее 15 , или не менее 50 , или более предпочтительно - 100 . Кривая линия предпочтительно образована совокупностью вогнутых групп щетинок и выпуклых групп щетинок. Длина кривой линии, образованной щетинками вогнутых групп, предпочтительно составляет от 50 до 100 общей длины кривой линии, предпочтительно от 50 до 75 . В соответствии с пятым аспектом настоящего изобретения зубная щетка, имеющая конфигурацию зоны щетинок, при которой входящие в контакт с зубами концы щетинок не лежат в плоскости, параллельной поверхности головки ручки, в которую заделаны щетинки, отличается тем, что щетинки, находящиеся на переднем или наружном конце зоны щетинок или рядом с ним, проходят, если измерить их в перпендикулярном направлении,дальше от указанной поверхности, чем щетинки на заднем или внутреннем конце, (находящемся ближе к ручке) зоны щетинок. Отношение высоты указанных самых длинных щетинок на переднем конце к высоте самых коротких щетинок на заднем конце составляет, по меньшей мере, 1,11 или, в более широком смысле, от 1,11 до 1,71, например, от 1,21 до 1,61 или от 1,251 до 1,51. В соответствии с шестым аспектом настоящего изобретения зубная щетка, имеющая конфигурацию зоны щетинок, при которой входящие в контакт с зубами концы щетинок не лежат в плоскости, параллельной поверхности головки ручки, в которую заделаны щетинки, отличается тем, что зона щетинок распадается, по меньшей мере, на две примыкающие группы щетинок, причем входящие в контакт с зубами концы щетинок, по меньшей мере, одной группы, (а именно) первой группы, лежат на кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Входящие в контакт с зубами концы щетинок, по меньшей мере, одной следующей группы, (а именно) второй группы, предпочтительно также лежат на кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Входящие в контакт с зубами концы щетинок, по меньшей мере, одной следующей группы, (а именно) третьей группы, лежат на отрезках прямой линии, например, на корончатой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Первая и вторая группы предпочтительно образуют кривые линии, которые имеют разное направление кривизны, то есть вогнутые и выпуклые, или имеют различную кривизну, или имеют одинаковое направление и различную кривизну. Входящие в контакт с зубами концы щетинок первой и второй групп предпочтительно образуют непрерывную волнообразную линию. Изобретение также относится к зубной щетке, имеющей такую ручку, какая описана выше в связи с первым, вторым или третьим аспектами изобретения. 4 5332 1 Изобретение также относится к конфигурации зоны щетинок, описанной выше в связи с четвертым, пятым или шестым аспектами изобретения. Изобретение также относится к зубной щетке, имеющей ручку, описанную в связи с первым, вторым или третьим аспектами изобретения, и конфигурацию зоны щетинок,описанную в связи с четвертым, пятым или шестым аспектами изобретения. Изобретение имеет ряд признаков и может быть реализовано на практике различными способами, и ряд конкретных вариантов осуществления будет описан для иллюстрации изобретенных признаков со ссылкой на сопровождающие чертежи, в которых фиг. 1 представляет перспективное изображение первого варианта осуществления зубной щетки, в котором реализованы признаки настоящего изобретения с точки зрения конструкции ручки и конфигурации зоны щетинок фиг. 2 представляет вид в плане варианта осуществления по фиг. 1 со стороны щетинок фиг. 3 представляет вид в плане варианта осуществления по фиг. 1 с другой стороны фиг. 4 и 5 представляют вертикальные виды сбоку с обеих сторон варианта осуществления по фиг. 1 фиг. 6 представляет увеличенный вид сверху схемы расположения пучков щетинок варианта осуществления по фиг. 1 фиг. 7 представляет увеличенный вертикальный вид сбоку головки со щетинками по фиг. 4 и 5 фиг. 8 представляет вертикальный вид с торца головки со щетинками со стороны заднего конца варианта осуществления по фиг. 1 фиг. 9 представляет вертикальный вид с торца со стороны переднего конца головки со щетинками варианта осуществления по фиг. 1 фиг. 10 представляет перспективное изображение второго варианта осуществления зубной щетки, в котором реализованы признаки настоящего изобретения с точки зрения конструкции ручки и конфигурации зоны щетинок фиг. 11 и 12 и 13 и 14 представляют изображения, аналогичные фиг. 2 и 3 и 4 и 5, но относящиеся к варианту осуществления, показанному на фиг. 10 фиг. 15-18 представляют изображения, аналогичные фиг. 6-9, но относящиеся к конфигурации зоны щетинок варианта осуществления, показанному на фиг. 10 фиг. 19 представляет перспективное изображение третьего варианта осуществления зубной щетки, в котором реализованы признаки настоящего изобретения с точки зрения конфигурации зоны щетинок фиг. 20 представляет вертикальный вид сбоку варианта осуществления по фиг. 19 фиг. 21-24 представляют изображения, аналогичные фиг. 6-9, но показывающие конфигурацию зоны щетинок варианта осуществления по фиг. 19 фиг. 25 представляет перспективное изображение четвертого варианта осуществления зубной щетки, в котором реализованы признаки настоящего изобретения с точки зрения конфигурации зоны щетинок фиг. 26 представляет вертикальный вид сбоку варианта осуществления по фиг. 25 фиг. 27-30 представляют изображения, аналогичные фиг. 6-9, но показывающие конфигурацию зоны щетинок варианта осуществления по фиг. 25 фиг. 31-38 представляют изображения, аналогичные изображениям, представленным на фиг. 6 и 7, различных модификаций четвертого варианта выполнения конфигурации зоны щетинок фиг. 39 представляет увеличенный вид сверху головки щетки, иллюстрирующий интервалы (А-Н) между рядами пучков щеток. Далее следует общее описание вариантов осуществления, после которого они будут рассмотрены подробно. Нужно отметить, что показаны два варианта осуществления ручки, первый - на фиг. 1-5,который имеет шероховатое покрытие, охватывающее ручку, и второй, который не имеет шероховатого покрытия и изображен на фиг. 10-14, 19, 20, 25 и 26. 5 5332 1 Предусмотрен третий вариант осуществления, в котором ребра шероховатого покрытия по фиг. 1-5 отформованы за одно целое на цельной (неразъемной) ручке, изображенной на фиг. 10-14, 19, 20, 25 и 26. Ручки имеют ряд отдельных признаков изобретения, которые могут быть использованы отдельно друг от друга, включая - в качестве первого признака - шероховатое покрытие, обернутое вокруг ручки, и - в качестве второго признака - отношения размеров по ширине конца ручки, входящего в контакт с ладонью, расширенной средней части, которая может быть введена в контакт с пальцами, и суженной средней части между ними. Это указание на два признака не исключает возможности включения и других признаков в конструкцию ручки. Нужно также отметить, что показаны четыре варианта осуществления конфигурации зоны щетинок и что каждую конфигурацию зоны щетинок можно использовать в комбинации с любой из трех конфигураций ручки. Первый вариант осуществления конфигурации зоны щетинок показан на фиг. 1-9 второй вариант осуществления - на фиг. 10-18 третий вариант осуществления - на фиг. 19-24 и четвертый вариант осуществления - на фиг. 25-30. В четырех вариантах осуществления имеется ряд отдельных признаков изобретения,которые можно использовать по отдельности, включая признак, заключающийся в том,что имеются входящие в контакт с зубами концы щетинок, которые не лежат в плоскости,параллельной поверхности ручки, в которую заделаны щетинки, и входящие в контакт с зубами концы, по меньшей мере, части щетинок лежат рядом друг с другом вдоль кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Данный признак показан во всех четырех вариантах осуществления. Признак, который характерен для второго, третьего и четвертого вариантов осуществления, заключается в том, чтощетинки, которые расположены на переднем конце зоны щетинок или близко от него, проходят дальше от поверхности ручки, в которую заделаны щетинки, чем щетинки, расположенные на заднем конце зоны щетинок. В первом и третьем вариантах осуществления реализован признак, заключающийся в том, что щетинки делятся, по меньшей мере, на две группы примыкающих друг к другу щетинок, причем входящие в контакт с зубами концы щетинок первой группы лежат вдоль кривой линии (криволинейной поверхности), если смотреть на зубную щетку на вертикальном виде сбоку, и входящие в контакт с зубами концы щетинок второй группы также лежат вдоль кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку, причем указанные кривые линии (изогнутые поверхности) предпочтительно разные. Криволинейные поверхности могут быть изогнуты в противоположных направлениях,например одна из них может быть вогнутой, а другая - выпуклой, или могут иметь различную кривизну, будучи обе вогнутыми или выпуклыми, или могут иметь одинаковое направление и кривизну. В первом варианте осуществления имеются две выпуклые группы на концах зоны расположения щетинок и одна вогнутая группа между выпуклыми группами. Эти группы образуют прерывистую волнообразную поверхность. В третьем варианте осуществления имеются пять криволинейных групп, а именно три выпуклые группы на концах и в середине и две вогнутые группы между ними. Эти группы образуют непрерывную волнообразную поверхность. Можно считать, что в четвертом варианте осуществления имеются две криволинейные группы. Одна группа, ближайшая к переднему концу, является выпуклой и плавно переходит в вогнутую группу сзади от нее (в направлении заднего конца), создавая непрерывную волнообразную поверхность, если смотреть на вертикальном виде. Далее приводится подробное описание вариантов осуществления со ссылкой на чертежи. На фиг. 1 показана зубная щетка, имеющая ручку 35 и головку с совокупностью 50. 6 5332 1 Ручка показана на фиг. 1-5, головка - на фиг. 1-9 и в увеличенном масштабе - на фиг. 6-9. Ручка (которая представляет собой первый вариант осуществления ручки) имеет тело(корпус), имеющее входящую в контакт с ладонью концевую часть 36 со скругленным свободным концом 47, суженную среднюю часть (пояс) 37, расширенную среднюю часть (плечевую зону) 38, которая может входить в контакт с пальцами, суженную верхнюю часть (шейку) 39 и головку 40, предназначенную для приема щетинок из совокупности 50 щетинок с некоторой конфигурацией на поверхности 46. Шероховатое покрытие 41 или резиноподобный материал (например, резиноподобным материалом может быть материал, продаваемый под торговым обозначением ) (для обеспечения хорошего захвата пальцами пользователя во влажном состоянии) прикреплен к ручке таким образом, что он обернут вокруг суженной средней части и создает поверхность 42 захвата на расширенной средней части 38 с той стороны ручки, с которой расположены щетинки,а также поверхность 43 захвата на задней стороне расширенной средней части ручки и поверхность 44 захвата на задней стороне входящей в контакт с ладонью концевой части 36 ручки. Каждая из поверхностей 42, 43 и 44 имеют ребра 45, отформованные на данных поверхностях таким образом, что они проходят диагонально через указанные поверхности,когда они размещены на ручке. Такая конфигурация обернутого единого шероховатого покрытия облегчает размещение поверхностей захвата на ручке. Отношение максимального размера по ширине в поперечном направлении на виде сверху части 36 (обозначено линией 36) к минимальному размеру по ширине в поперечном направлении на виде сверху суженной средней части 37 (обозначено линией 37) составляет 1,40,9, то есть 1,551 или, более широко, от 1,11 до 1,81, например от 1,21 до 1,71, более предпочтительно - от 1,31 до 1,61. Отношение самого большого размера по ширине в поперечном направлении на виде сверху расширенной средней части 38 (обозначено линией 38) к минимальной ширине в поперечном направлении на виде сверху суженной средней части 37 составляет 1,10,9, то есть 1,21 или, более широко, от 1,051 до 1,51, например от 1,11 до 1,31. Отношение самого большого размера по ширине в поперечном направлении на виде сверху концевой части 36 к расширенной средней части 38 составляет 1,41,1, то есть 1,251 или, более широко, больше, чем 11, например от 1,21 до 1,51. Концевая часть 36 шире расширенной средней части 38, которая шире суженной средней части 37. Отношение максимальной толщины на вертикальном виде сбоку концевой части 36(фиг. 4 и 5), которая обозначена линией 80 на фиг. 4, включая ребра 45 на шероховатом покрытии, и составляет 1,5 единицы, к минимальной ширине суженной средней части 37,которая обозначена линией 81 и составляет 0,9 единицы, равно 1,71 или, более широко,от 1,31 до 2,01 или от 1,51 до 1,91. Отношение максимальной толщины на вертикальном виде сбоку расширенной средней части 38, которая обозначена линией 82, включая ребра 45 на шероховатом покрытии, и составляет 1,1 единицы, к минимальной ширине суженной средней части 37, составляющей 0,9 единицы, равно 1,21 или, более широко, от 1,051 до 1,51 или от 1,11 до 1,31. Отношение максимальной толщины концевой части 36 к расширенной средней части 38 составляет 1,351 или, более широко, от 1,01 до 1,71 или от 1,21 до 1,61. На фиг. 10-14, 19, 20, 25 и 26 также показан второй вариант осуществления ручки. Ручка выполнена такой же, как и в первом варианте осуществления, за исключением того,что отсутствует шероховатое покрытие. Во втором варианте осуществления ручки отношение максимальной толщины на вертикальном виде сбоку концевой части 36 (фиг. 13 и 14), которая обозначена линией 85 на фиг. 13 и составляет 1,4 единицы, к минимальной ширине суженной средней части 37, ко 7 5332 1 торая обозначена линией 86 и составляет 0,9 единицы, равно 1,551 или, более широко, от 1,21 до 1,81 или от 1,41 до 1,71. Отношение максимальной толщины на вертикальном виде сбоку расширенной средней части 38, которая обозначена линией 87 и составляет 1,0 единицу, к минимальной ширине суженной средней части 37, составляющей 0,9 единицы,равно 1,11 или, более широко, от 1,01 до 1,31 или от 0,51 до 1,21. Отношение максимальной толщины концевой части 36 к расширенной средней части 38 составляет 1,41 или, более широко, от 1,01 до 1,71 или от 1,21 до 1,61. В третьем варианте осуществления изобретения, который не показан, предусмотрена ручка по второму варианту осуществления с ребрами, аналогичными ребрам 45 на шероховатом покрытии 41, при этом нет необходимости иметь то же число ребер или такой же наклон, или выполнять их на всех поверхностях 42, 43 и 44. Тем не менее предпочтительной является конструкция, в которой предусмотрены такие же ребра 45, как и в первом варианте осуществления, отформованные за одно целое с ручкой. Если теперь приступить к рассмотрению головки с совокупностью 50 щетинок, то можно видеть, что первый вариант конфигурации зоны щетинок показан на фиг. 1-9. Как можно видеть на фиг. 6, 7, головка имеет три группы 55, 75 и 95 пучков щетинок. Они показаны на виде сверху по фиг. 6, будучи разделенными поперечными линиями 56 и 76. Группа 55 образует входящую в контакт с зубами поверхность 57, которая является выпуклой по отношению к поверхности 46 головки ручки, если смотреть на зубную щетку на вертикальном виде сбоку. Поверхность 46 - это та поверхность, в которую заделаны пучки щетинок. Группа 75 образует входящую в контакт с зубами поверхность 77, которая является вогнутой по отношению к поверхности 46, если смотреть на зубную щетку на вертикальном виде сбоку. Группа 75 имеет центральный передний наружный пучок 60, боковые пучки 61, 62, 63 и 64, 65, 66 на обеих сторонах и два пучка 67, 68, находящиеся на осевой линии. Группа 75 имеет пять поперечных рядов 78, 79, 80, 81, 82 пучков. Первые три ряда 78, 79, 80 имеют по четыре пучка каждый, а последние два ряда 81, 82 имеют по пять пучков каждый. Входящие в контакт с зубами концы пучков в ряду 78 расположены дальше от поверхности 46, чем концы пучков 63, 68 и 66, но доходят примерно до того же уровня, что и пучки 67, 62 и 65. Группа 95 образует входящую в контакт с зубами поверхность 97, которая очень похожа по профилю на поверхность 57. Группа 95 имеет первый ряд 98 из пяти пучков, второй ряд 99 из четырех пучков и два боковых пучка 100 и 101 и центральный задний пучок 102. Пучки ряда 98 короче пучков в ряду 82, но пучки в ряду 99 имеют примерно ту же высоту,что и пучки в ряду 82. Таким образом, входящая в контакт с зубами поверхность, образованная щетинками, в целом является волнообразной или синусоидальной, но не является непрерывной поверхностью, а имеет разрывы на уровне между концевыми пучками соседних групп, а именно пучками 63, 68, 66 из группы 55 и рядом 78 из группы 75 и рядом 82 из группы 75 и рядом 98 из группы 95. Как показывает фиг. 6, длина всей зоны щетинок на виде сверху или на вертикальном виде сбоку, а именно длина зоны входящих в контакт с зубами концов щетинок, в направлении, параллельном поверхности 46, составляет 8,8 единицы. 100 этой длины занимают щетинки, концы которых, входящие в контакт с зубами, лежат на кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Группа 55 занимает 2,5 единицы и группа 95 также занимает 2,5 единицы, и обе группы являются выпуклыми. Группа 75 занимает 3,5 единицы и является вогнутой. Таким образом, отношение выпуклых участков к вогнутому составляет 53,5 или 1,41 или, более широко, от 11 до 21. Второй вариант осуществления конфигурации зоны щетинок показан на фиг. 10-18 и особенно на фиг. 15, 16 и 17. 8 5332 1 Щетинки делятся на две группы 155 и 195, разделенные на фиг. 15 линией 156. Каждая группа образует криволинейную входящую в контакт с зубами поверхность,обозначенную соответственно 157 и 197 (см. фиг. 16), причем обе поверхности являются выпуклыми по отношению к поверхности 46. Группа 155 имеет наружный ряд щетинок 158-171 и два пучка 172 и 173 щетинок на осевой линии, которые проходят дальше от поверхности 46, чем остальные щетинки из группы 155 и щетинки из группы 195. Пучки щетинок, которые отмечены крестиком на фиг. 15, являются более короткими щетинками из группы 155 и имеют номера позиций 175-184. Группа 195 имеет первый поперечный ряд 198 из пяти пучков, второй ряд 199 (выгнутый в направлении переднего конца) из пяти пучков, третий ряд 200 (в большей степени выгнутый в направлении переднего конца) из четырех пучков, третий поперечный ряд 201 из трех пучков и четвертый поперечный ряд 202 из двух пучков. Пучки 164 и 165 имеют большую длину, чем пучки в ряду 202. В данном варианте осуществления криволинейная поверхность 197 продолжена вперед,в группу 155, за счет внутренних пучков 175-184 (которые обозначены крестиками на фиг. 15). Свободные концы щетинок этих пучков проходят вдоль пунктирной линии 197 А, показанной на фиг. 16. Можно видеть, что эта криволинейная поверхность 197 А немного опускается вниз в направлении к поверхности 46 у переднего конца этой поверхности 197 А, причем самые длинные щетинки из щетинок, образующих поверхность 197/197 А,находятся в ряду 198. В разновидностях данного варианта осуществления (не показанных) поверхность 197 А может быть более заметно наклонена вниз или высшая точка поверхности 197 может находиться в ряду 202, или высшая точка поверхности 197/197 А может находиться в зоне пучков 175, 176. В другом варианте пучки в группе 195 и в массиве 175-184 могут все иметь одинаковую длину, так что образуется только одна криволинейная поверхность, а именно щетинками из пучков 158-171 и 172 и 173. Кроме того, в четырех поперечных рядах на заднем конце группы 155 щетинки из наружных пучков, а именно пучков 161 и 168, имеют бльшую длину по сравнению со щетинками из пучков 175 и 176 пучки 160 и 169 длиннее пучков 177 и 178 пучки 159 и 170 длиннее пучков 179-181 и пучки 158 и 171 длиннее пучков 182-184. Как показывает фиг. 16, длина всей зоны щетинок на виде сверху или на вертикальном виде сбоку, а именно длина зоны входящих в контакт с зубами концов щетинок, параллельная поверхности 46, составляет 9,2 единицы. 100 этой длины занимают щетинки,концы которых, входящие в контакт с зубами, лежат на кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Группа 155 занимает 5,3 единицы и группа 195 занимает 3,6 единицы, и обе группы являются выпуклыми. Высота щетинок в пучках 164 и 165 у переднего конца зоны щетинок составляет 3,8 единицы, если измерить ее в направлении, перпендикулярном поверхности 46. Высота самых задних щетинок в ряду пучков 202 составляет 2,6 единицы, если измерить ее в направлении, перпендикулярном поверхности 46. Таким образом, соотношение длин самых длинных щетинок и самых коротких щетинок составляет 1,51. Третий вариант осуществления конфигурации зоны щетинок показан на фиг. 19-24 и в особенности на фиг. 21, 22, 23 и 24. Можно считать, что щетинки делятся на пять групп 215, 235, 255, 275 и 295, разделенных точками перегиба 216, 236, 256 и 276 и образующих синусоидальную волнообразную форму входящей в контакт с зубами поверхности 207 щетинок, если смотреть на зубную щетку на вертикальном виде сбоку. 9 5332 1 В этой конфигурации щетинки не столько расположены в поперечных рядах, сколько в ряду, проходящем вдоль центральной оси, и в рядах вдоль контура (головки). Группа 215 имеет два пучка 218, 219, расположенные бок о бок в первом поперечном ряду, затем два крайних пучка 220, 221, снова расположенных в поперечном ряду, затем центральный пучок 222, затем два крайних пучка 223 и 224, затем центральный пучок 225,затем два крайних пучка 226, 227. Эта группа образует выпуклую входящую в контакт с зубами поверхность 217. Группа 235 образует вогнутую входящую в контакт с зубами поверхность 237. Она образована рядом 238 из четырех пучков (выгнутым к переднему концу) и затем двумя расположенными внутри пучками 239, 240. Группа 255 образует выпуклую входящую в контакт с зубами поверхность 257. Она имеет два расположенных внутри и находящихся в поперечном ряду пучка 258, 259. Затем проходит поперечный ряд 260, состоящий из двух крайних пучков и центрального пучка. После них имеются два расположенных внутри пучка 261 и 262. Затем проходит ряд 263,аналогичный ряду 260. Группа 275 образует вогнутую поверхность 277. Она имеет два расположенных в большей степени внутри пучка 264, 265. Затем проходит ряд 266, аналогичный ряду 260,но в нем внутренний пучок слегка смещен к переднему концу. Группа 295 образует выпуклую поверхность 297. Она имеет два расположенных внутри пучка 267, 268, затем ряд 269, аналогичный ряду 266, затем два пучка 270, 271, расположенных еще ближе к осевой линии, затем ряд 272, аналогичный ряду 266, затем два расположенных бок о бок пучка 273, 274, аналогичных пучкам 218 и 219. Пучки 218, 219 имеют бльшую длину по сравнению с пучками 273 и 274. Как показывает фиг. 22, длина всей зоны щетинок на виде сверху или на вертикальном виде сбоку, а именно длина зоны входящих в контакт с зубами концов щетинок, в направлении, параллельном поверхности 46, составляет 8,9 единицы. 100 этой длины занимают щетинки, концы которых, входящие в контакт с зубами, лежат на кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Группа 215 занимает 2,7 единицы,группа 235 занимает 1,3 единицы, группа 255 занимает 1,9 единицы, группа 275 занимает 1,3 единицы и группа 295 занимает 1,6 единицы. Группы 215, 255 и 295 являются выпуклыми и занимают 6,2 единицы. Группы 235 и 275 являются вогнутыми и занимают 3,6 единицы. Таким образом, отношение длин выпуклых участков к вогнутым составляет 6,22,6 или 2,41 или, более широко, от 1,51 до 31. Высота щетинок в пучках 222 и 220 и 224, расположенных близко к переднему концу зоны щетинок, составляет 3,2 единицы, если измерить ее в направлении, перпендикулярном поверхности 46. Высота самых задних щетинок в ряду пучков 273 и 274 составляет 2,1 единицы, если измерить ее в направлении, перпендикулярном поверхности 46. Таким образом, соотношение длин самых длинных щетинок и самых коротких щетинок составляет 1,51. Четвертый вариант осуществления конфигурации зоны щетинок показан на фиг. 25-30. Можно считать, что щетинки делятся на три группы 355, 375 и 395, разделенные линиями 356 и 376 на фиг. 27 и 28 для простоты описания. Концы щетинок в группе 355 образуют выпуклую криволинейную поверхность 357, если смотреть на зубную щетку на вертикальном виде сбоку. Концы щетинок в группе 375 образуют вогнутую криволинейную поверхность 377, если смотреть на зубную щетку на вертикальном виде сбоку. Кривые 357 и 377 плавно переходят одна в другую, и линия 356 проходит через точку перегиба между кривыми. Группа 395 образует зубчатую (корончатую) входящую в контакт с зубами поверхность 397, созданную чередующимися поперечными рядами 400, 420,440, 460 более длинных щетинок и рядами 380, 410, 430, 450, 470 более коротких щетинок и одним центральным самым задним пучком 480. 10 5332 1 В каждом из четырех рядов 400, 420, 440, 460 с более длинными щетинками щетинки имеют одинаковую длину, которая немного меньше длины самых длинных щетинок в группе 355, а именно щетинок в пучках 361, 362 и 365. Аналогичным образом щетинки в каждом из рядов 380, 410, 430, 450 и 470 с более короткими щетинками и в пучке 480 все имеют одинаковую длину. Отношение длиныщетинок от поверхности 46 до концов длинных щетинок для щетинок, находящихся в рядах 400, 420, 440, 460, к длинекоротких щетинок, находящихся в рядах 380, 410, 430, 450, 470, составляет 1,151. Более широко, это отношение находится в диапазоне от 1,051 до 1,51, например от 1,11 до 1,41. Группа 355 имеет центральный передний пучок 360 и боковые пучки 361 и 363 на одной стороне и 362 и 364 на другой стороне, и центральный пучок 365, расположенный между ними и немного спереди от пучков 363 и 364. Задняя часть этих пучков также образует часть группы 375. Как легко можно видеть на фиг. 29 и 30, пучки 363, 365 и 364 имеют одинаковую высоту и несколько большую длину по сравнению с пучками в рядах 400, 420, 440 и 460. Отношение длины щетинок в этих пучках 363, 364, 365 к длине щетинок в рядах 400 и т.д. с более длинными щетинками составляет 1,041 или, более широко, от 1,021 до 1,31,в то время как отношение длины щетинок в пучках 363, 364, 365 к длине щетинок в пучках из рядов 380, 410 и т.д. с более короткими щетинками составляет 1,21 или, более широко, от 1,11 до 1,51. Группа 375 образована самыми задними частями пучков 363, 365 и 364 и рядом 379 из трех пучков, которые формируют вогнутую, обращенную назад, входящую в контакт с зубами поверхность. Как показывает фиг. 28, длина всей зоны щетинок на виде сверху или на вертикальном виде сбоку, а именно длина зоны входящих в контакт с зубами концов щетинок, в направлении, параллельном поверхности 46, составляет 8,7 единицы. 16 этой длины занимают щетинки, концы которых, входящие в контакт с зубами, лежат на кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку, группа 355 занимает 1,4 единицы и группа 375 занимает 0,9 единицы, причем группа 355 образует выпуклый участок, а группа 375 - вогнутый. Таким образом, отношение длины выпуклого и вогнутого участка составляет 1,40,9 или 1,551 или, более широко, от 11 до 21. Высота щетинок в пучках 364, 365, 363, расположенных близко к переднему концу зоны щетинок, составляет 3,6 единицы, если измерить ее в направлении, перпендикулярном поверхности 46. Высота щетинок в пучках 380 составляет 2,9 единицы, если измерить ее в направлении, перпендикулярном поверхности 46. Таким образом, соотношение длин самых длинных щетинок и самых коротких щетинок составляет 1,251. Ряд 379 образован из двух боковых пучков 372 и 374 и центрального пучка 373, который расположен немного спереди от пучков 372 и 374. Кроме того, эти пучки 372 и 374 расположены немного ближе к центру по сравнению с пучками 363 и 364. Группа пучков 360-365 и ряд 379 отделены от корончатой группы пучков 380-480 следующим образом существует зазор (А) между рядами 379 и 380 существует зазор (В) между рядами 380 и 400 зазор (В) меньше зазора (А) существует зазор (С) между рядами 400 и 410 зазор (С) меньше зазора (А) или (В) между рядами 410 и 420 зазора нет, они касаются друг друга существует зазормежду рядами 420 и 430 зазораналогичен зазору (А) и (В) между рядами 430 и 440 зазора нет, они переплетаются 11 5332 1 между рядами 440 и 450 зазора нет, они касаются друг друга между рядами 450 и 460 зазора нет, они переплетаются между рядами 460 и 470 или рядом 470 и задним пучком 480 зазоров нет, они касаются друг друга. Фиг. 31 и 32 представляют собой изображения, аналогичные фиг. 6 и 7, но показывающие конфигурацию зоны щетинок первой модификации варианта осуществления по фиг. 25. Фиг. 31 и 32 показывают вид сверху и вертикальный вид сбоку первой модификации четвертого варианта осуществления конфигурации зоны щетинок, изображенной на фиг. 25-30. Можно считать, что щетинки делятся на три группы 355, 375 и 395, разделенные линиями 356 и 376 на фиг. 31 и 32 для простоты описания. Концы щетинок в группе 355 образуют выпуклую криволинейную поверхность 357, если смотреть на зубную щетку на вертикальном виде сбоку. Концы щетинок в группе 375 образуют вогнутую криволинейную поверхность 377, если смотреть на зубную щетку на вертикальном виде сбоку. Кривые 357 и 377 плавно переходят одна в другую, и линия 356 проходит через точку перегиба между кривыми. Группа 395 образует зубчатую (корончатую) входящую в контакт с зубами поверхность 397, созданную чередующимися поперечными рядами 400, 420,440, 460 более длинных щетинок и рядами 380, 410, 430 и 450 более коротких щетинок. В каждом из четырех рядов 400, 420, 440, 460 с более длинными щетинками щетинки имеют одинаковую длину, которая немного меньше длины самых длинных щетинок в группе 355, а именно щетинок в пучках 361, 362, 363 и 364. Аналогичным образом щетинки в каждом из рядов 380, 410, 430 и 450 с более короткими щетинками все имеют одинаковую длину. Отношение длиныщетинок от поверхности 46 до концов длинных щетинок для щетинок, находящихся в рядах 400, 420, 440, 460, к длинекоротких щетинок, находящихся в рядах 380, 410, 430, 450, составляет 1,151. Более широко, это отношение находится в диапазоне от 1,051 до 1,51, например, от 1,11 до 1,41. Группа 355 имеет пару поперечно расположенных пучков 361 и 362 и три поперечно расположенных пучка 363, 364 и 365. Как легко можно видеть на фиг. 32, самые длинные щетинки в пучках 361-365 имеют одинаковую высоту и большую длину по сравнению с пучками в рядах 400, 420, 440 и 460. Отношение длины щетинок в пучках 361, 365 к длине щетинок в рядах 400 и т.д. с более длинными щетинками составляет 1,141 или, более широко, от 1,041 до 1,41, в то время как отношение длины щетинок в пучках 361, 365 к длине щетинок в пучках из рядов 380, 410 и т.д. с более короткими щетинками составляет 1,281 или, более широко, от 1,21 до 1,61. Группа 375 образована рядом 379 из трех пучков 372, 373 и 364, которые формируют вогнутую, обращенную назад, входящую в контакт с зубами поверхность. Модификация конфигурации зоны щетинок имеет место со стороны переднего конца головки. Отсутствует центральный пучок 360 щетинок. Сохранились пучки 361 и 362. Пучки 363, 365 и 364 выровнены для образования поперечного ряда, расположенного под прямым углом к продольной оси головки. Пучки 372, 373 и 374 из ряда 379 выровнены для образования поперечного ряда, расположенного под прямым углом к продольной оси головки. Пучки 372 и 374 смещены в поперечном направлении наружу, так что они расположены снаружи от пучков 363 и 364 относительно продольной оси. Пучки 361, 362, 363, 372, 373 и 374 щетинок образуют четырехстороннюю фигуру. Группа пучков 361-365 и 372-374 отделена от корончатой группы 380-480 следующим образом существуют четкие зазоры между рядами 12 5332 1 существует зазор (А) между рядами 379 и 380, составляющий около 5,5 единиц зазор (В) между рядами 380 и 400 составляет 5,5 единиц зазор (С) между рядами 400 и 410 составляет 5 единиц, как и остальные зазоры ,(Е), ,и (Н). В альтернативном варианте зазор (В) может составлять 5 единиц, при этом отношение длин зазоров А и В составит 1,11. Как показывает фиг. 32, длина всей зоны щетинок на виде сверху или на вертикальном виде сбоку, а именно длина зоны входящих в контакт с зубами концов щетинок, в направлении параллельном поверхности 46, составляет 7,4 единицы. 24 этой длины занимают щетинки, концы которых, входящие в контакт с зубами, лежат на кривой линии, если смотреть на зубную щетку на вертикальном виде сбоку. Группа 355 занимает 1,1 единицы,и группа 375 занимает 0,8 единицы, причем группа 355 образует выпуклый участок, а группа 375 - вогнутый. Таким образом отношение длин выпуклого и вогнутого участка составляет 1,41 или, более широко, от 11 до 21. Высота самых длинных (высоких) щетинок в пучках 361-365, расположенных вблизи переднего конца зоны щетинок, составляет 3,2 единицы, если измерить ее в направлении,перпендикулярном поверхности 46. Высота щетинок в пучках 380 составляет 2,9 единицы,если измерить ее в направлении, перпендикулярном поверхности 46. Таким образом, соотношение длин самых длинных щетинок и самых коротких щетинок составляет 1,281. На фиг. 33 и 34 показана вторая модификация четвертого варианта осуществления 151. Она аналогична первой модификации. Конфигурация пучков щетинок такая же и разница заключается в том, что концы пучков 361-365 и 372-374 щетинок выполнены подругому. Пучки 361 и 362 не образуют криволинейную поверхность с изгибом от передней стороны к высшей точке на их задних краях, а вместо этого выполнен наклон вверх и назад с образованием поперечной, обращенной вперед плоской поверхности 357 А, которая не является криволинейной. Пучки 363, 365 и 364 не образуют криволинейную поверхность с изгибом вниз от высшей точки, находящейся впереди, к их задним краям, а вместо этого выполнен наклон вниз и назад с образованием поперечной, обращенной назад плоской поверхности 357 В,которая не является криволинейной. Таким образом, пучки 361, 362 и 363-365 создают входящие в контакт с зубами поверхности 357 А и 357 В, вместе образующие форму перевернутой буквы , причем угол наклона каждой из этих поверхностей к вертикали составляет около 45 или, более широко, от 30 до 60. Пучки 372-374 в ряду 379 имеют скошенные концы, образующие поперечную, обращенную назад плоскую поверхность 377, которая не является криволинейной. Плоская поверхность 377 представляет собой продолжение поверхности 357 В. В данном случае передняя группа 355 образована из пучков 361 и 362 щетинок, вторая группа 375 образована из пучков 363, 364 и 365 и 372, 373 и 374, и между первым и вторым рядами проходит линия 356. На фиг. 35 и 36 показана третья модификация четвертого варианта осуществления. Она аналогична первой модификации. Конфигурация пучков щетинок такая же. Разница заключается в том, что концы пучков 361-365 и 372-374 щетинок выполнены по-другому. Пучки 361-365 имеют плоские верхние поверхности, которые все находятся на одной высоте, причем эта высота больше высоты пучков 400 и т.д. Пучки 372-374 и в ряду 379 имеют скошенные концы, образующие поперечную, обращенную назад плоскую поверхность 377, которая не является криволинейной. В данном случае передняя группа 355 образована из пучков 361 и 362, и 363, 364 и 365, вторая группа 375 образована из пучков 372, 373 и 374, линия 356 проходит между вторым и третьим рядами. 13 5332 1 На фиг. 37 и 38 показана четвертая модификация четвертого варианта осуществления. Она аналогична первой модификации. Конфигурация пучков щетинок такая же. Разница заключается в том, что концы пучков 361-365 и 372-379 щетинок выполнены по-другому. Пучки 361 и 362 имеют плоские верхние поверхности, как на фиг. 36, но пучки 363365 и 372-374 выполнены так же, как на фиг. 34. На фиг. 39 показана модифицированная конфигурация зоны щетинок в существенно увеличенном масштабе. В этой модификации (которая может быть использована для каждой из модификаций с первого до четвертой четвертого варианта осуществления) зазор(А) между рядами 379 и 380 больше зазоров (В), (С) ,, (Е) ,,или (Н) (которые все одинаковы) между рядами 380-480. Зазор (А) составляет 7 единиц, зазор (В) - 5 единиц, то есть отношение составляет 1,41 или, более широко, зазор (А) больше зазора (В) , то есть соотношение (А)(В) предпочтительно составляет от 1,051 до 1,61, например, от 1,11 до 1,51 или, более предпочтительно, от 1,11 до 1,41. Следует отметить, что в конкретных вариантах осуществления конфигураций зон щетинок, показанных на чертежах, все концы щетинок в любом определенном месте в поперечном направлении, то есть вдоль линии, перпендикулярной продольной оси головки,находятся на одинаковом расстоянии от поверхности 46, то есть расположены вдоль прямой линии, проходящей поперек головки и параллельно поверхности 46. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
