Комплекс для поверхностной закалки ТВЧ деталей вращения

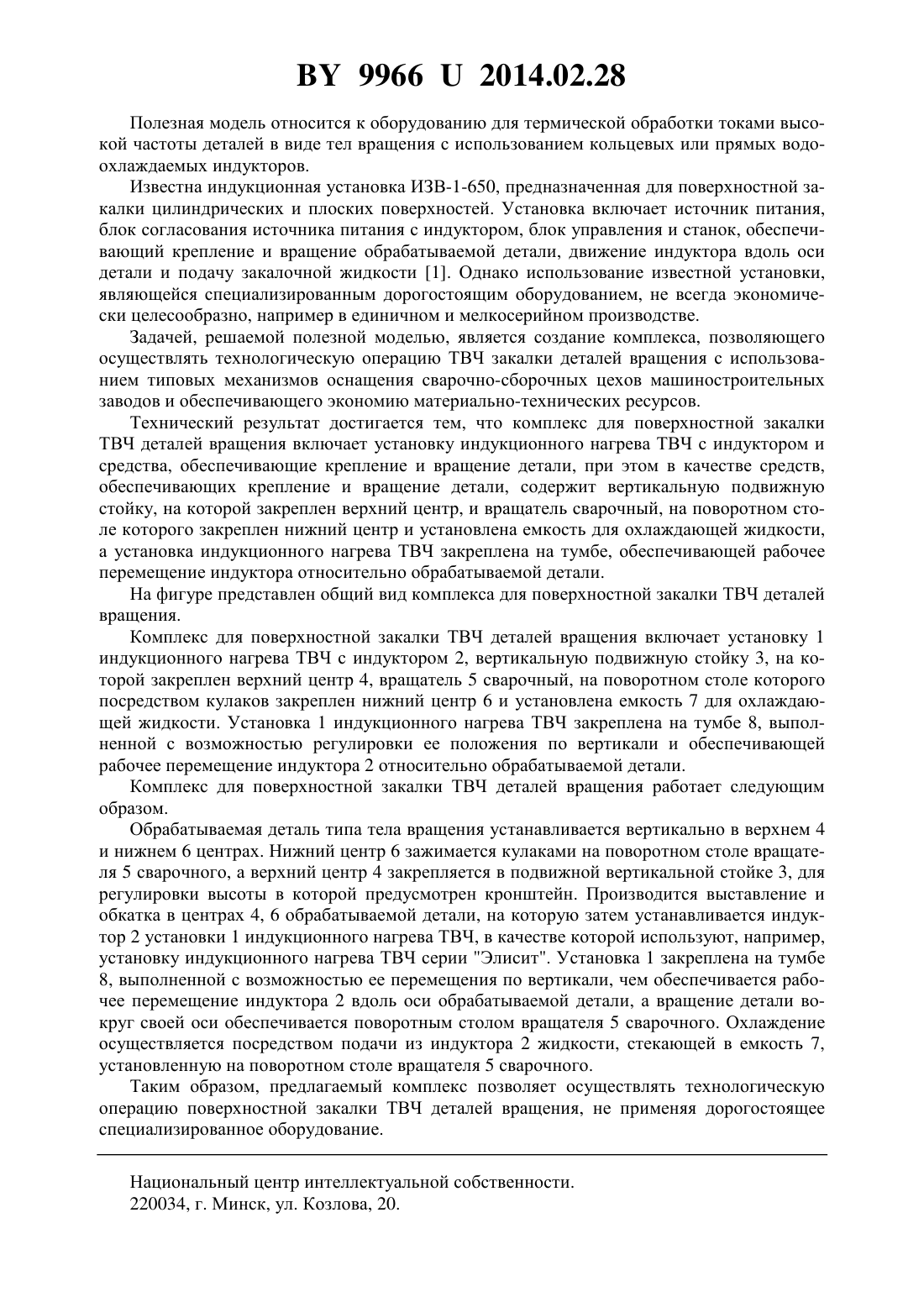

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПЛЕКС ДЛЯ ПОВЕРХНОСТНОЙ ЗАКАЛКИ ТВЧ ДЕТАЛЕЙ ВРАЩЕНИЯ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Шульган Андрей Андреевич Дьяков Денис Владимирович Байко Андрей Евгеньевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Комплекс для поверхностной закалки ТВЧ деталей вращения, включающий установку индукционного нагрева ТВЧ с индуктором и средства, обеспечивающие крепление и вращение детали, отличающийся тем, что в качестве средств, обеспечивающих крепление и вращение детали, содержит вертикальную подвижную стойку, на которой закреплен верхний центр, и вращатель сварочный, на поворотном столе которого посредством кулаков закреплен нижний центр и установлена емкость для охлаждающей жидкости, а установка индукционного нагрева ТВЧ закреплена на тумбе, обеспечивающей рабочее перемещение индуктора относительно обрабатываемой детали.(56) 1. Каталог продукции ООО Научно-технический, образовательный и производственный центр высокочастотных электротехнологий ИНТЕРМ Электронный ресурс - Режим доступа /////1-650. - Дата доступа 12.02.2013 г. 99662014.02.28 Полезная модель относится к оборудованию для термической обработки токами высокой частоты деталей в виде тел вращения с использованием кольцевых или прямых водоохлаждаемых индукторов. Известна индукционная установка ИЗВ-1-650, предназначенная для поверхностной закалки цилиндрических и плоских поверхностей. Установка включает источник питания,блок согласования источника питания с индуктором, блок управления и станок, обеспечивающий крепление и вращение обрабатываемой детали, движение индуктора вдоль оси детали и подачу закалочной жидкости 1. Однако использование известной установки,являющейся специализированным дорогостоящим оборудованием, не всегда экономически целесообразно, например в единичном и мелкосерийном производстве. Задачей, решаемой полезной моделью, является создание комплекса, позволяющего осуществлять технологическую операцию ТВЧ закалки деталей вращения с использованием типовых механизмов оснащения сварочно-сборочных цехов машиностроительных заводов и обеспечивающего экономию материально-технических ресурсов. Технический результат достигается тем, что комплекс для поверхностной закалки ТВЧ деталей вращения включает установку индукционного нагрева ТВЧ с индуктором и средства, обеспечивающие крепление и вращение детали, при этом в качестве средств,обеспечивающих крепление и вращение детали, содержит вертикальную подвижную стойку, на которой закреплен верхний центр, и вращатель сварочный, на поворотном столе которого закреплен нижний центр и установлена емкость для охлаждающей жидкости,а установка индукционного нагрева ТВЧ закреплена на тумбе, обеспечивающей рабочее перемещение индуктора относительно обрабатываемой детали. На фигуре представлен общий вид комплекса для поверхностной закалки ТВЧ деталей вращения. Комплекс для поверхностной закалки ТВЧ деталей вращения включает установку 1 индукционного нагрева ТВЧ с индуктором 2, вертикальную подвижную стойку 3, на которой закреплен верхний центр 4, вращатель 5 сварочный, на поворотном столе которого посредством кулаков закреплен нижний центр 6 и установлена емкость 7 для охлаждающей жидкости. Установка 1 индукционного нагрева ТВЧ закреплена на тумбе 8, выполненной с возможностью регулировки ее положения по вертикали и обеспечивающей рабочее перемещение индуктора 2 относительно обрабатываемой детали. Комплекс для поверхностной закалки ТВЧ деталей вращения работает следующим образом. Обрабатываемая деталь типа тела вращения устанавливается вертикально в верхнем 4 и нижнем 6 центрах. Нижний центр 6 зажимается кулаками на поворотном столе вращателя 5 сварочного, а верхний центр 4 закрепляется в подвижной вертикальной стойке 3, для регулировки высоты в которой предусмотрен кронштейн. Производится выставление и обкатка в центрах 4, 6 обрабатываемой детали, на которую затем устанавливается индуктор 2 установки 1 индукционного нагрева ТВЧ, в качестве которой используют, например,установку индукционного нагрева ТВЧ серии Элисит. Установка 1 закреплена на тумбе 8, выполненной с возможностью ее перемещения по вертикали, чем обеспечивается рабочее перемещение индуктора 2 вдоль оси обрабатываемой детали, а вращение детали вокруг своей оси обеспечивается поворотным столом вращателя 5 сварочного. Охлаждение осуществляется посредством подачи из индуктора 2 жидкости, стекающей в емкость 7,установленную на поворотном столе вращателя 5 сварочного. Таким образом, предлагаемый комплекс позволяет осуществлять технологическую операцию поверхностной закалки ТВЧ деталей вращения, не применяя дорогостоящее специализированное оборудование. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
