Устройство для удаления листьев с деревьев и кустарников

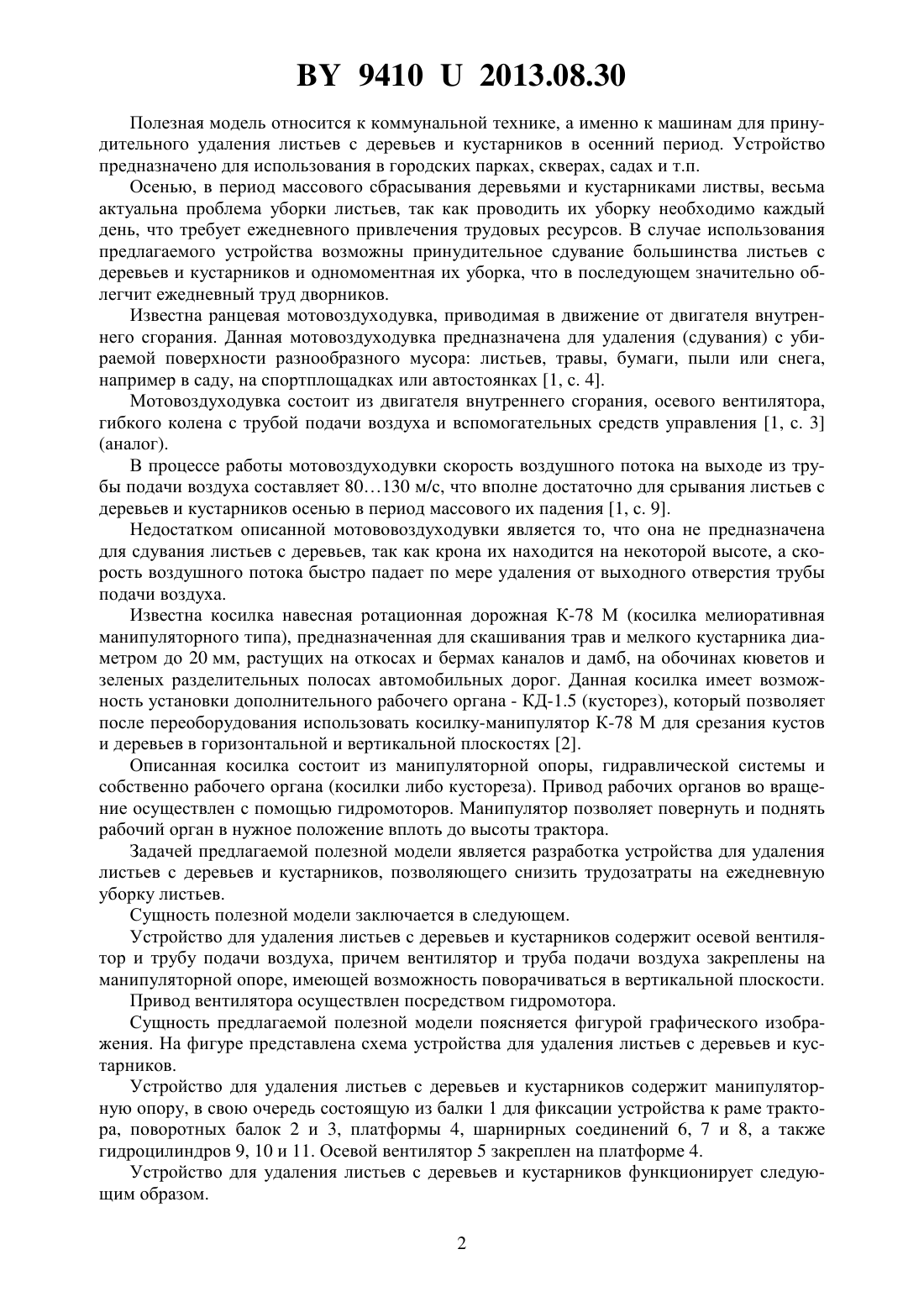

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ЛИСТЬЕВ С ДЕРЕВЬЕВ И КУСТАРНИКОВ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Автор Бычек Павел Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для удаления листьев с деревьев и кустарников, содержащее осевой вентилятор и трубу подачи воздуха, отличающееся тем, что вентилятор и труба подачи воздуха закреплены на манипуляторной опоре, имеющей возможность поворачиваться в вертикальной плоскости. 2. Устройство по п. 1, отличающееся тем, что привод вентилятора осуществлен посредством гидромотора. 94102013.08.30 Полезная модель относится к коммунальной технике, а именно к машинам для принудительного удаления листьев с деревьев и кустарников в осенний период. Устройство предназначено для использования в городских парках, скверах, садах и т.п. Осенью, в период массового сбрасывания деревьями и кустарниками листвы, весьма актуальна проблема уборки листьев, так как проводить их уборку необходимо каждый день, что требует ежедневного привлечения трудовых ресурсов. В случае использования предлагаемого устройства возможны принудительное сдувание большинства листьев с деревьев и кустарников и одномоментная их уборка, что в последующем значительно облегчит ежедневный труд дворников. Известна ранцевая мотовоздуходувка, приводимая в движение от двигателя внутреннего сгорания. Данная мотовоздуходувка предназначена для удаления (сдувания) с убираемой поверхности разнообразного мусора листьев, травы, бумаги, пыли или снега,например в саду, на спортплощадках или автостоянках 1, с. 4. Мотовоздуходувка состоит из двигателя внутреннего сгорания, осевого вентилятора,гибкого колена с трубой подачи воздуха и вспомогательных средств управления 1, с. 3(аналог). В процессе работы мотовоздуходувки скорость воздушного потока на выходе из трубы подачи воздуха составляет 80130 м/с, что вполне достаточно для срывания листьев с деревьев и кустарников осенью в период массового их падения 1, с. 9. Недостатком описанной мотововоздуходувки является то, что она не предназначена для сдувания листьев с деревьев, так как крона их находится на некоторой высоте, а скорость воздушного потока быстро падает по мере удаления от выходного отверстия трубы подачи воздуха. Известна косилка навесная ротационная дорожная К-78 М (косилка мелиоративная манипуляторного типа), предназначенная для скашивания трав и мелкого кустарника диаметром до 20 мм, растущих на откосах и бермах каналов и дамб, на обочинах кюветов и зеленых разделительных полосах автомобильных дорог. Данная косилка имеет возможность установки дополнительного рабочего органа - КД-1.5 (кусторез), который позволяет после переоборудования использовать косилку-манипулятор К-78 М для срезания кустов и деревьев в горизонтальной и вертикальной плоскостях 2. Описанная косилка состоит из манипуляторной опоры, гидравлической системы и собственно рабочего органа (косилки либо кустореза). Привод рабочих органов во вращение осуществлен с помощью гидромоторов. Манипулятор позволяет повернуть и поднять рабочий орган в нужное положение вплоть до высоты трактора. Задачей предлагаемой полезной модели является разработка устройства для удаления листьев с деревьев и кустарников, позволяющего снизить трудозатраты на ежедневную уборку листьев. Сущность полезной модели заключается в следующем. Устройство для удаления листьев с деревьев и кустарников содержит осевой вентилятор и трубу подачи воздуха, причем вентилятор и труба подачи воздуха закреплены на манипуляторной опоре, имеющей возможность поворачиваться в вертикальной плоскости. Привод вентилятора осуществлен посредством гидромотора. Сущность предлагаемой полезной модели поясняется фигурой графического изображения. На фигуре представлена схема устройства для удаления листьев с деревьев и кустарников. Устройство для удаления листьев с деревьев и кустарников содержит манипуляторную опору, в свою очередь состоящую из балки 1 для фиксации устройства к раме трактора, поворотных балок 2 и 3, платформы 4, шарнирных соединений 6, 7 и 8, а также гидроцилиндров 9, 10 и 11. Осевой вентилятор 5 закреплен на платформе 4. Устройство для удаления листьев с деревьев и кустарников функционирует следующим образом. 2 94102013.08.30 Перед началом работы необходимо смонтировать манипуляторную опору с осевым вентилятором 5 на трактор, для чего балка 1 фиксируется к навеске, далее все гидроразъемы устройства соединяются с гидросистемой трактора. После агрегатирования устройства к трактору необходимо подъехать к обрабатываемому объекту и посредством поворотных балок 2 и 3 с помощью гидроцилиндров 9, 10 и 11 и шарнирных соединений 6, 7 и 8 установить платформу 4 с осевым вентилятором 5 в непосредственной близости от кроны дерева, после чего включить гидромотор (не показан) привода осевого вентилятора 5. Вентилятор, работая, будет создавать мощный воздушный поток, который будет выходить из выходного отверстия со скоростью порядка 80130 м/с и сдувать с деревьев листья, которые будут падать около него. Далее листья необходимо вручную собрать и вывезти. Использование предложенной разработки позволит сократить количество трудовых ресурсов, необходимых для уборки опавших листьев в осенний период в зеленых зонах наших городов, что значительно облегчит труд дворников. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
