Ключ для разборки быстросъемного соединения буровой штанги

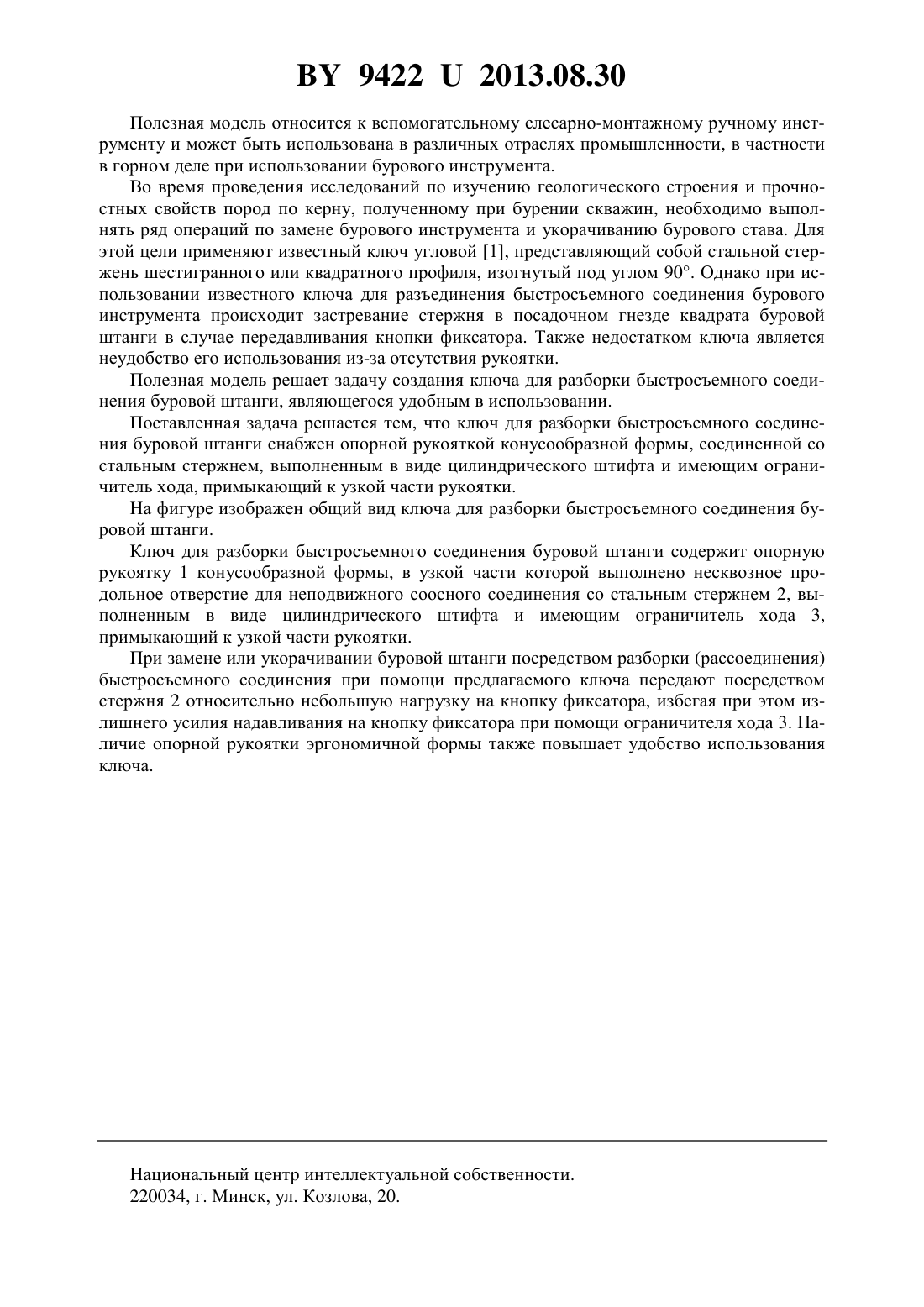

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КЛЮЧ ДЛЯ РАЗБОРКИ БЫСТРОСЪЕМНОГО СОЕДИНЕНИЯ БУРОВОЙ ШТАНГИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Якубович Николай Николаевич Северинчик Игорь Анатольевич Шафиков Михаил Геннадьевич Прушак Александр Сергеевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Ключ для разборки быстросъемного соединения буровой штанги, содержащий стальной стержень, отличающийся тем, что снабжен опорной рукояткой конусообразной формы, соединенной со стержнем, выполненным в виде цилиндрического штифта и имеющим ограничитель хода, примыкающий к узкой части рукоятки.(56) 1. Каталог продукции фирмыЭлектронный ресурс - Режим доступа 94222013.08.30 Полезная модель относится к вспомогательному слесарно-монтажному ручному инструменту и может быть использована в различных отраслях промышленности, в частности в горном деле при использовании бурового инструмента. Во время проведения исследований по изучению геологического строения и прочностных свойств пород по керну, полученному при бурении скважин, необходимо выполнять ряд операций по замене бурового инструмента и укорачиванию бурового става. Для этой цели применяют известный ключ угловой 1, представляющий собой стальной стержень шестигранного или квадратного профиля, изогнутый под углом 90. Однако при использовании известного ключа для разъединения быстросъемного соединения бурового инструмента происходит застревание стержня в посадочном гнезде квадрата буровой штанги в случае передавливания кнопки фиксатора. Также недостатком ключа является неудобство его использования из-за отсутствия рукоятки. Полезная модель решает задачу создания ключа для разборки быстросъемного соединения буровой штанги, являющегося удобным в использовании. Поставленная задача решается тем, что ключ для разборки быстросъемного соединения буровой штанги снабжен опорной рукояткой конусообразной формы, соединенной со стальным стержнем, выполненным в виде цилиндрического штифта и имеющим ограничитель хода, примыкающий к узкой части рукоятки. На фигуре изображен общий вид ключа для разборки быстросъемного соединения буровой штанги. Ключ для разборки быстросъемного соединения буровой штанги содержит опорную рукоятку 1 конусообразной формы, в узкой части которой выполнено несквозное продольное отверстие для неподвижного соосного соединения со стальным стержнем 2, выполненным в виде цилиндрического штифта и имеющим ограничитель хода 3,примыкающий к узкой части рукоятки. При замене или укорачивании буровой штанги посредством разборки (рассоединения) быстросъемного соединения при помощи предлагаемого ключа передают посредством стержня 2 относительно небольшую нагрузку на кнопку фиксатора, избегая при этом излишнего усилия надавливания на кнопку фиксатора при помощи ограничителя хода 3. Наличие опорной рукоятки эргономичной формы также повышает удобство использования ключа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
