Устройство для создания анаэробной среды в сенаже

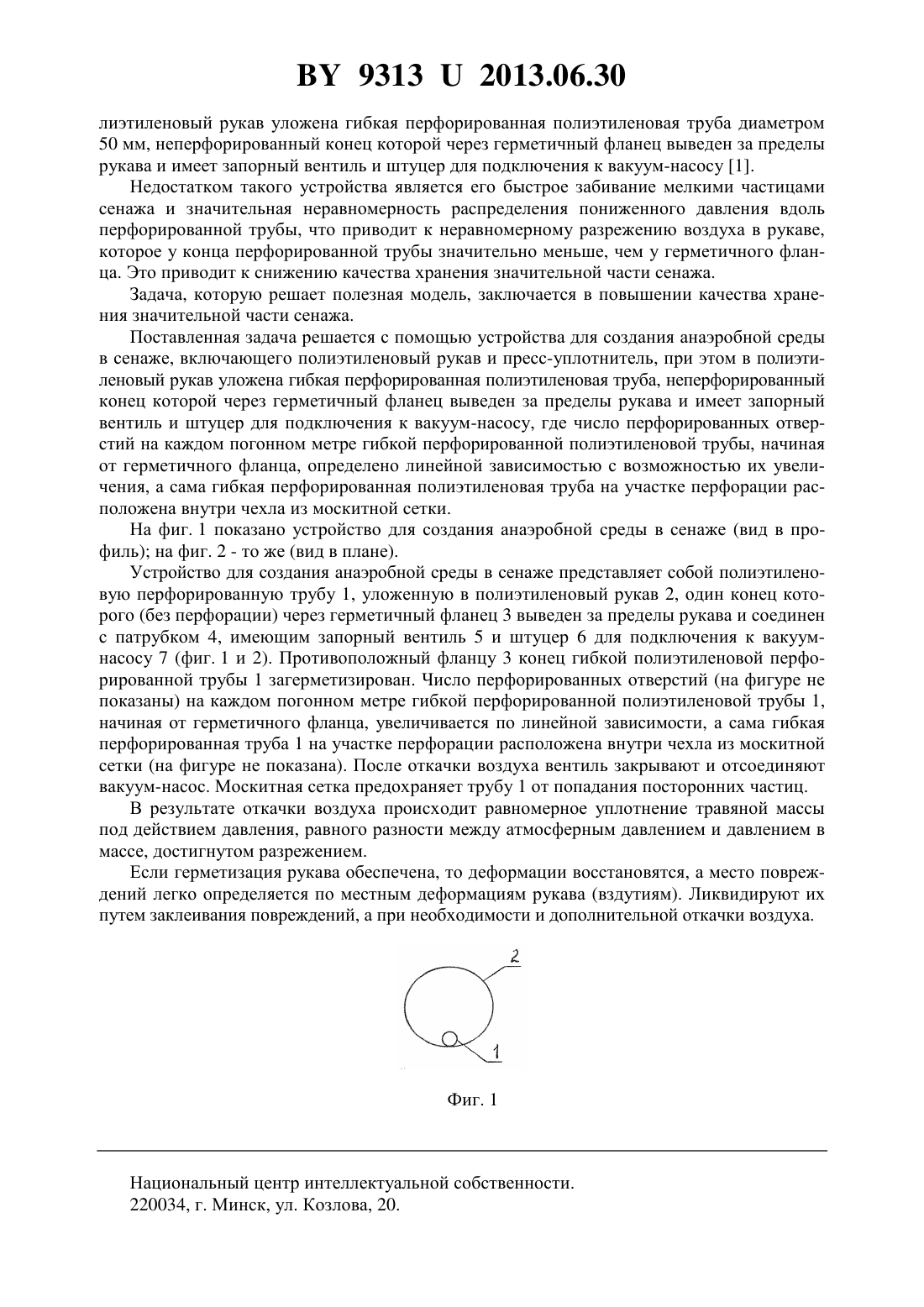

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СОЗДАНИЯ АНАЭРОБНОЙ СРЕДЫ В СЕНАЖЕ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Сергей Викторович Основина Лариса Григорьевна Агейчик Валерий Александрович Гой Мирослав Мечиславович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для создания анаэробной среды в сенаже, включающее полиэтиленовый рукав и пресс-уплотнитель, при этом в полиэтиленовый рукав уложена гибкая перфорированная полиэтиленовая труба, неперфорированный конец которой через герметичный фланец выведен за пределы рукава и имеет запорный вентиль и штуцер для подключения к вакуум-насосу, отличающееся тем, что число перфорированных отверстий на каждом погонном метре гибкой перфорированной полиэтиленовой трубы, начиная от герметичного фланца, определено линейной зависимостью с возможностью их увеличения, а сама гибкая перфорированная полиэтиленовая труба на участке перфорации расположена внутри чехла из москитной сетки. Фиг. 2 Полезная модель относится к сельскохозяйственному производству, в частности к кормопроизводству, а именно к технологии заготовки травяных кормов. Известно устройство для создания анаэробной среды в сенаже, уложенном в полиэтиленовые рукава, включающее полиэтиленовый рукав и пресс-уплотнитель, при этом в по 93132013.06.30 лиэтиленовый рукав уложена гибкая перфорированная полиэтиленовая труба диаметром 50 мм, неперфорированный конец которой через герметичный фланец выведен за пределы рукава и имеет запорный вентиль и штуцер для подключения к вакуум-насосу 1. Недостатком такого устройства является его быстрое забивание мелкими частицами сенажа и значительная неравномерность распределения пониженного давления вдоль перфорированной трубы, что приводит к неравномерному разрежению воздуха в рукаве,которое у конца перфорированной трубы значительно меньше, чем у герметичного фланца. Это приводит к снижению качества хранения значительной части сенажа. Задача, которую решает полезная модель, заключается в повышении качества хранения значительной части сенажа. Поставленная задача решается с помощью устройства для создания анаэробной среды в сенаже, включающего полиэтиленовый рукав и пресс-уплотнитель, при этом в полиэтиленовый рукав уложена гибкая перфорированная полиэтиленовая труба, неперфорированный конец которой через герметичный фланец выведен за пределы рукава и имеет запорный вентиль и штуцер для подключения к вакуум-насосу, где число перфорированных отверстий на каждом погонном метре гибкой перфорированной полиэтиленовой трубы, начиная от герметичного фланца, определено линейной зависимостью с возможностью их увеличения, а сама гибкая перфорированная полиэтиленовая труба на участке перфорации расположена внутри чехла из москитной сетки. На фиг. 1 показано устройство для создания анаэробной среды в сенаже (вид в профиль) на фиг. 2 - то же (вид в плане). Устройство для создания анаэробной среды в сенаже представляет собой полиэтиленовую перфорированную трубу 1, уложенную в полиэтиленовый рукав 2, один конец которого (без перфорации) через герметичный фланец 3 выведен за пределы рукава и соединен с патрубком 4, имеющим запорный вентиль 5 и штуцер 6 для подключения к вакуумнасосу 7 (фиг. 1 и 2). Противоположный фланцу 3 конец гибкой полиэтиленовой перфорированной трубы 1 загерметизирован. Число перфорированных отверстий (на фигуре не показаны) на каждом погонном метре гибкой перфорированной полиэтиленовой трубы 1,начиная от герметичного фланца, увеличивается по линейной зависимости, а сама гибкая перфорированная труба 1 на участке перфорации расположена внутри чехла из москитной сетки (на фигуре не показана). После откачки воздуха вентиль закрывают и отсоединяют вакуум-насос. Москитная сетка предохраняет трубу 1 от попадания посторонних частиц. В результате откачки воздуха происходит равномерное уплотнение травяной массы под действием давления, равного разности между атмосферным давлением и давлением в массе, достигнутом разрежением. Если герметизация рукава обеспечена, то деформации восстановятся, а место повреждений легко определяется по местным деформациям рукава (вздутиям). Ликвидируют их путем заклеивания повреждений, а при необходимости и дополнительной откачки воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
