Спектрометр
Номер патента: U 9265
Опубликовано: 30.06.2013
Авторы: Ляликов Александр Михайлович, Ануфрик Славомир Степанович
Текст

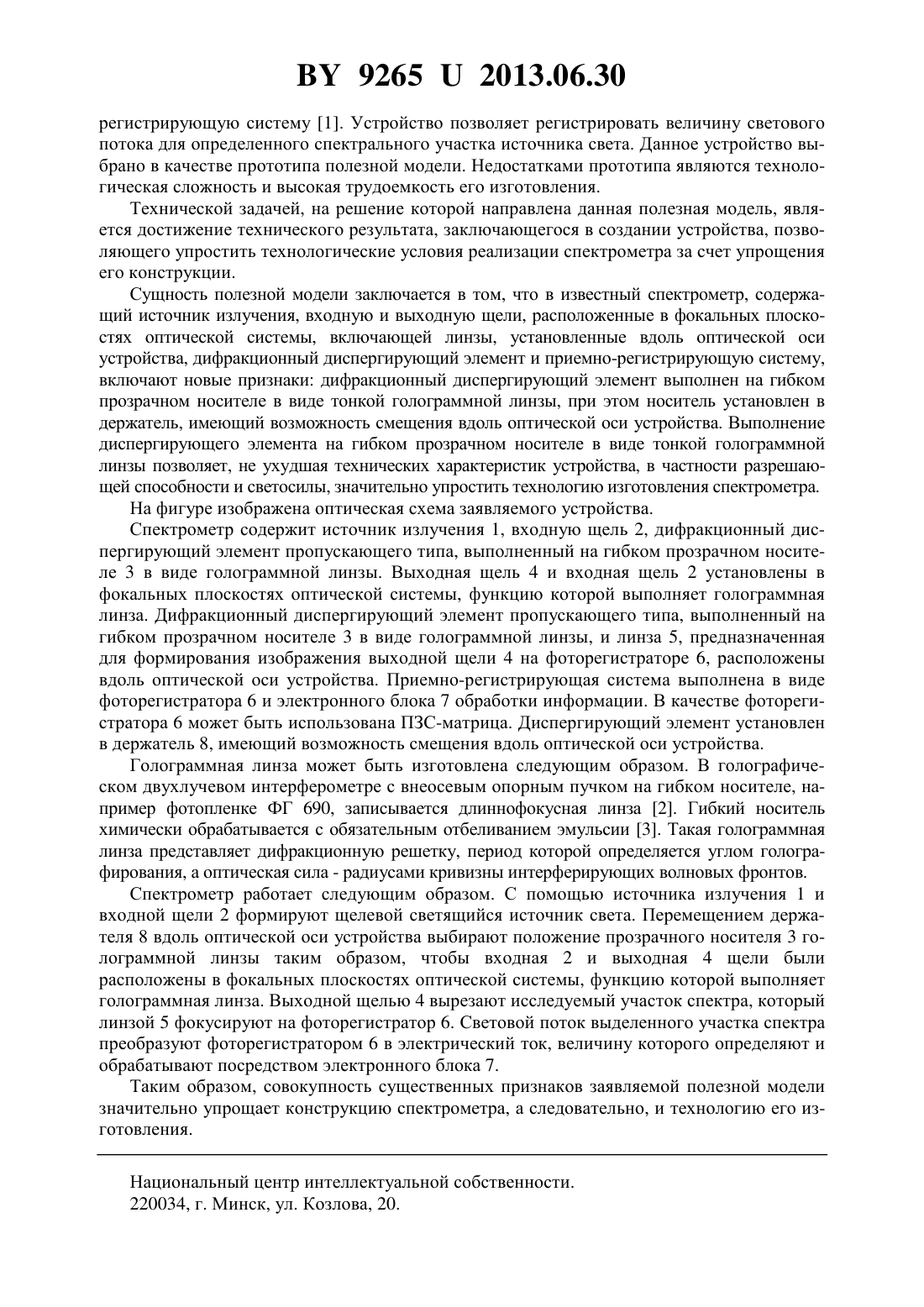

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный университет имени Янки Купалы(72) Авторы Ануфрик Славомир Степанович Ляликов Александр Михайлович(73) Патентообладатель Учреждение образования Гродненский государственный университет имени Янки Купалы(57) Спектрометр, содержащий источник излучения, входную и выходную щели, расположенные в фокальных плоскостях оптической системы, включающей линзы, установленные вдоль оптической оси устройства, дифракционный диспергирующий элемент и приемно-регистрирующую систему, отличающийся тем, что дифракционный диспергирующий элемент выполнен на гибком прозрачном носителе в виде тонкой голограммной линзы, при этом носитель установлен в держатель, имеющий возможность смещения вдоль оптической оси устройства.(56) 1. Скоков И.В. Оптические спектральные приборы. - М. Машиностроение, 1984. - С. 135. 2. Бекетова А.К., Белозеров А.Ф., Березкин А.Н. и др. Голографическая интерферометрия фазовых объектов. - Л. Наука, 1979. - С. 163. 3. Оптическая голография / Под ред. Г. Колфилда. - Т. 2. - М. Мир, 1982. - С. 281. Полезная модель относится к области оптического приборостроения, в частности к спектральным оптическим устройствам регистрации спектра. Наиболее близким техническим решением к заявляемой полезной модели выбран спектрометр, содержащий источник излучения, входную и выходную щели, расположенные в фокальных плоскостях оптической системы, включающей линзы, установленные вдоль оптической оси устройства, дифракционный диспергирующий элемент и приемно 92652013.06.30 регистрирующую систему 1. Устройство позволяет регистрировать величину светового потока для определенного спектрального участка источника света. Данное устройство выбрано в качестве прототипа полезной модели. Недостатками прототипа являются технологическая сложность и высокая трудоемкость его изготовления. Технической задачей, на решение которой направлена данная полезная модель, является достижение технического результата, заключающегося в создании устройства, позволяющего упростить технологические условия реализации спектрометра за счет упрощения его конструкции. Сущность полезной модели заключается в том, что в известный спектрометр, содержащий источник излучения, входную и выходную щели, расположенные в фокальных плоскостях оптической системы, включающей линзы, установленные вдоль оптической оси устройства, дифракционный диспергирующий элемент и приемно-регистрирующую систему,включают новые признаки дифракционный диспергирующий элемент выполнен на гибком прозрачном носителе в виде тонкой голограммной линзы, при этом носитель установлен в держатель, имеющий возможность смещения вдоль оптической оси устройства. Выполнение диспергирующего элемента на гибком прозрачном носителе в виде тонкой голограммной линзы позволяет, не ухудшая технических характеристик устройства, в частности разрешающей способности и светосилы, значительно упростить технологию изготовления спектрометра. На фигуре изображена оптическая схема заявляемого устройства. Спектрометр содержит источник излучения 1, входную щель 2, дифракционный диспергирующий элемент пропускающего типа, выполненный на гибком прозрачном носителе 3 в виде голограммной линзы. Выходная щель 4 и входная щель 2 установлены в фокальных плоскостях оптической системы, функцию которой выполняет голограммная линза. Дифракционный диспергирующий элемент пропускающего типа, выполненный на гибком прозрачном носителе 3 в виде голограммной линзы, и линза 5, предназначенная для формирования изображения выходной щели 4 на фоторегистраторе 6, расположены вдоль оптической оси устройства. Приемно-регистрирующая система выполнена в виде фоторегистратора 6 и электронного блока 7 обработки информации. В качестве фоторегистратора 6 может быть использована ПЗС-матрица. Диспергирующий элемент установлен в держатель 8, имеющий возможность смещения вдоль оптической оси устройства. Голограммная линза может быть изготовлена следующим образом. В голографическом двухлучевом интерферометре с внеосевым опорным пучком на гибком носителе, например фотопленке ФГ 690, записывается длиннофокусная линза 2. Гибкий носитель химически обрабатывается с обязательным отбеливанием эмульсии 3. Такая голограммная линза представляет дифракционную решетку, период которой определяется углом голографирования, а оптическая сила - радиусами кривизны интерферирующих волновых фронтов. Спектрометр работает следующим образом. С помощью источника излучения 1 и входной щели 2 формируют щелевой светящийся источник света. Перемещением держателя 8 вдоль оптической оси устройства выбирают положение прозрачного носителя 3 голограммной линзы таким образом, чтобы входная 2 и выходная 4 щели были расположены в фокальных плоскостях оптической системы, функцию которой выполняет голограммная линза. Выходной щелью 4 вырезают исследуемый участок спектра, который линзой 5 фокусируют на фоторегистратор 6. Световой поток выделенного участка спектра преобразуют фоторегистратором 6 в электрический ток, величину которого определяют и обрабатывают посредством электронного блока 7. Таким образом, совокупность существенных признаков заявляемой полезной модели значительно упрощает конструкцию спектрометра, а следовательно, и технологию его изготовления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: G01J 3/00
Метки: спектрометр
