Гидропонное сооружение

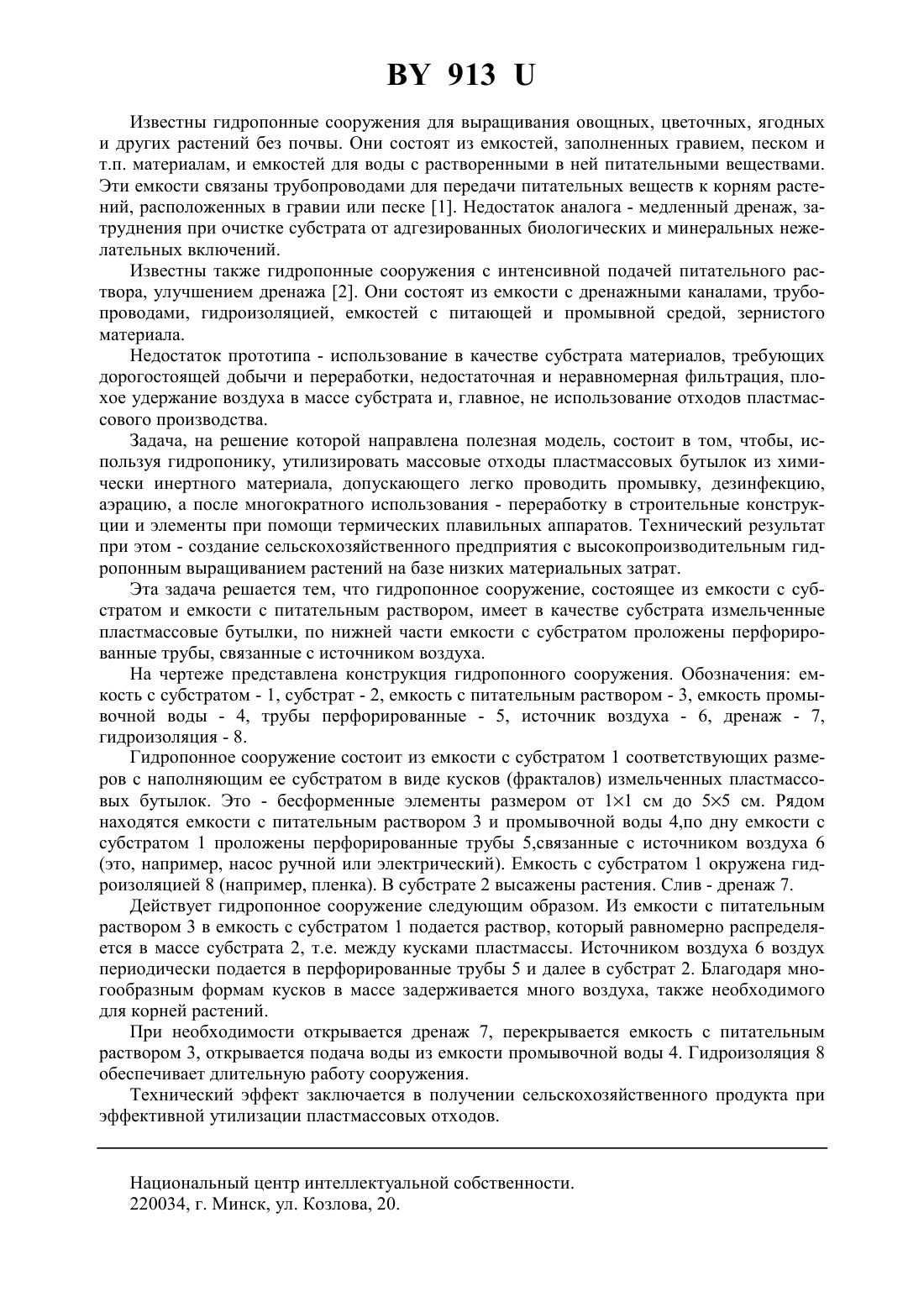

(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Северянин Виталий Степанович Горбачева Мария Григорьевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Гидропонное сооружение, состоящее из емкости с субстратом и емкостей с питательным раствором и промывочной водой, отличающееся тем, что в качестве субстрата в емкости с субстратом помещены куски измельченных пластмассовых бутылок, по нижней части емкости с субстратом проложены перфорированные трубы, связанные с источником воздуха.(56) 1. Советский энциклопедический словарь. - М. Советская энциклопедия, 1985. - С. 302. 2. Устройство для выращивания растений. Мухин В.А. и др. - А.с. СССР 124894, МПК А 01 31/02. - БИ 43, 1984. - С 5 (прототип). Фиг. 1 Гидропонное сооружение относится к сельскому хозяйству и может быть использовано для ресурсосберегающей технологии утилизации отходов пластмассы (преимущественно бутылок) с целью выращивания растений. 913 Известны гидропонные сооружения для выращивания овощных, цветочных, ягодных и других растений без почвы. Они состоят из емкостей, заполненных гравием, песком и т.п. материалам, и емкостей для воды с растворенными в ней питательными веществами. Эти емкости связаны трубопроводами для передачи питательных веществ к корням растений, расположенных в гравии или песке 1. Недостаток аналога - медленный дренаж, затруднения при очистке субстрата от адгезированных биологических и минеральных нежелательных включений. Известны также гидропонные сооружения с интенсивной подачей питательного раствора, улучшением дренажа 2. Они состоят из емкости с дренажными каналами, трубопроводами, гидроизоляцией, емкостей с питающей и промывной средой, зернистого материала. Недостаток прототипа - использование в качестве субстрата материалов, требующих дорогостоящей добычи и переработки, недостаточная и неравномерная фильтрация, плохое удержание воздуха в массе субстрата и, главное, не использование отходов пластмассового производства. Задача, на решение которой направлена полезная модель, состоит в том, чтобы, используя гидропонику, утилизировать массовые отходы пластмассовых бутылок из химически инертного материала, допускающего легко проводить промывку, дезинфекцию,аэрацию, а после многократного использования - переработку в строительные конструкции и элементы при помощи термических плавильных аппаратов. Технический результат при этом - создание сельскохозяйственного предприятия с высокопроизводительным гидропонным выращиванием растений на базе низких материальных затрат. Эта задача решается тем, что гидропонное сооружение, состоящее из емкости с субстратом и емкости с питательным раствором, имеет в качестве субстрата измельченные пластмассовые бутылки, по нижней части емкости с субстратом проложены перфорированные трубы, связанные с источником воздуха. На чертеже представлена конструкция гидропонного сооружения. Обозначения емкость с субстратом - 1, субстрат - 2, емкость с питательным раствором - 3, емкость промывочной воды - 4, трубы перфорированные - 5, источник воздуха - 6, дренаж - 7,гидроизоляция - 8. Гидропонное сооружение состоит из емкости с субстратом 1 соответствующих размеров с наполняющим ее субстратом в виде кусков (фракталов) измельченных пластмассовых бутылок. Это - бесформенные элементы размером от 11 см до 55 см. Рядом находятся емкости с питательным раствором 3 и промывочной воды 4,по дну емкости с субстратом 1 проложены перфорированные трубы 5,связанные с источником воздуха 6(это, например, насос ручной или электрический). Емкость с субстратом 1 окружена гидроизоляцией 8 (например, пленка). В субстрате 2 высажены растения. Слив - дренаж 7. Действует гидропонное сооружение следующим образом. Из емкости с питательным раствором 3 в емкость с субстратом 1 подается раствор, который равномерно распределяется в массе субстрата 2, т.е. между кусками пластмассы. Источником воздуха 6 воздух периодически подается в перфорированные трубы 5 и далее в субстрат 2. Благодаря многообразным формам кусков в массе задерживается много воздуха, также необходимого для корней растений. При необходимости открывается дренаж 7, перекрывается емкость с питательным раствором 3, открывается подача воды из емкости промывочной воды 4. Гидроизоляция 8 обеспечивает длительную работу сооружения. Технический эффект заключается в получении сельскохозяйственного продукта при эффективной утилизации пластмассовых отходов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
