Устройство для контроля качества сосковой резины

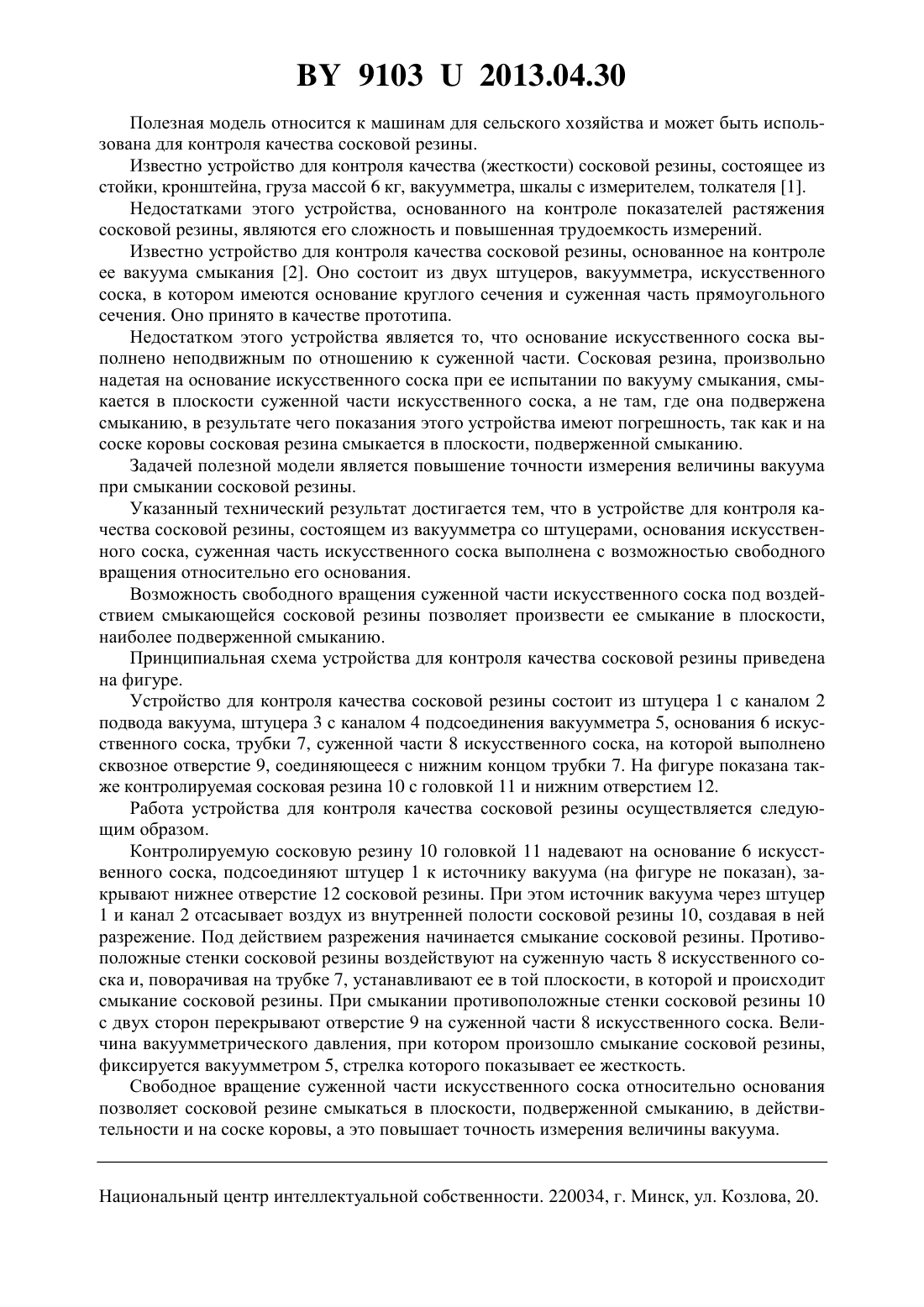

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КАЧЕСТВА СОСКОВОЙ РЕЗИНЫ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Антошук Сергей Анатольевич Сорокин Эдуард Петрович Клыбик Владимир Константинович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для контроля качества сосковой резины, состоящее из вакуумметра со штуцерами, основания искусственного соска, отличающееся тем, что суженная часть искусственного соска выполнена с возможностью свободного вращения относительно его основания.(56) 1. Андреев П.А. Техническое обслуживание машин и оборудования в животноводстве. М. Россельхозиздат, 1980. - С. 64. 2. А.с. СССР 993887 (прототип). 91032013.04.30 Полезная модель относится к машинам для сельского хозяйства и может быть использована для контроля качества сосковой резины. Известно устройство для контроля качества (жесткости) сосковой резины, состоящее из стойки, кронштейна, груза массой 6 кг, вакуумметра, шкалы с измерителем, толкателя 1. Недостатками этого устройства, основанного на контроле показателей растяжения сосковой резины, являются его сложность и повышенная трудоемкость измерений. Известно устройство для контроля качества сосковой резины, основанное на контроле ее вакуума смыкания 2. Оно состоит из двух штуцеров, вакуумметра, искусственного соска, в котором имеются основание круглого сечения и суженная часть прямоугольного сечения. Оно принято в качестве прототипа. Недостатком этого устройства является то, что основание искусственного соска выполнено неподвижным по отношению к суженной части. Сосковая резина, произвольно надетая на основание искусственного соска при ее испытании по вакууму смыкания, смыкается в плоскости суженной части искусственного соска, а не там, где она подвержена смыканию, в результате чего показания этого устройства имеют погрешность, так как и на соске коровы сосковая резина смыкается в плоскости, подверженной смыканию. Задачей полезной модели является повышение точности измерения величины вакуума при смыкании сосковой резины. Указанный технический результат достигается тем, что в устройстве для контроля качества сосковой резины, состоящем из вакуумметра со штуцерами, основания искусственного соска, суженная часть искусственного соска выполнена с возможностью свободного вращения относительно его основания. Возможность свободного вращения суженной части искусственного соска под воздействием смыкающейся сосковой резины позволяет произвести ее смыкание в плоскости,наиболее подверженной смыканию. Принципиальная схема устройства для контроля качества сосковой резины приведена на фигуре. Устройство для контроля качества сосковой резины состоит из штуцера 1 с каналом 2 подвода вакуума, штуцера 3 с каналом 4 подсоединения вакуумметра 5, основания 6 искусственного соска, трубки 7, суженной части 8 искусственного соска, на которой выполнено сквозное отверстие 9, соединяющееся с нижним концом трубки 7. На фигуре показана также контролируемая сосковая резина 10 с головкой 11 и нижним отверстием 12. Работа устройства для контроля качества сосковой резины осуществляется следующим образом. Контролируемую сосковую резину 10 головкой 11 надевают на основание 6 искусственного соска, подсоединяют штуцер 1 к источнику вакуума (на фигуре не показан), закрывают нижнее отверстие 12 сосковой резины. При этом источник вакуума через штуцер 1 и канал 2 отсасывает воздух из внутренней полости сосковой резины 10, создавая в ней разрежение. Под действием разрежения начинается смыкание сосковой резины. Противоположные стенки сосковой резины воздействуют на суженную часть 8 искусственного соска и, поворачивая на трубке 7, устанавливают ее в той плоскости, в которой и происходит смыкание сосковой резины. При смыкании противоположные стенки сосковой резины 10 с двух сторон перекрывают отверстие 9 на суженной части 8 искусственного соска. Величина вакуумметрического давления, при котором произошло смыкание сосковой резины,фиксируется вакуумметром 5, стрелка которого показывает ее жесткость. Свободное вращение суженной части искусственного соска относительно основания позволяет сосковой резине смыкаться в плоскости, подверженной смыканию, в действительности и на соске коровы, а это повышает точность измерения величины вакуума. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
