Устройство для контроля качества уплотнения неукрепленных зернистых минеральных материалов

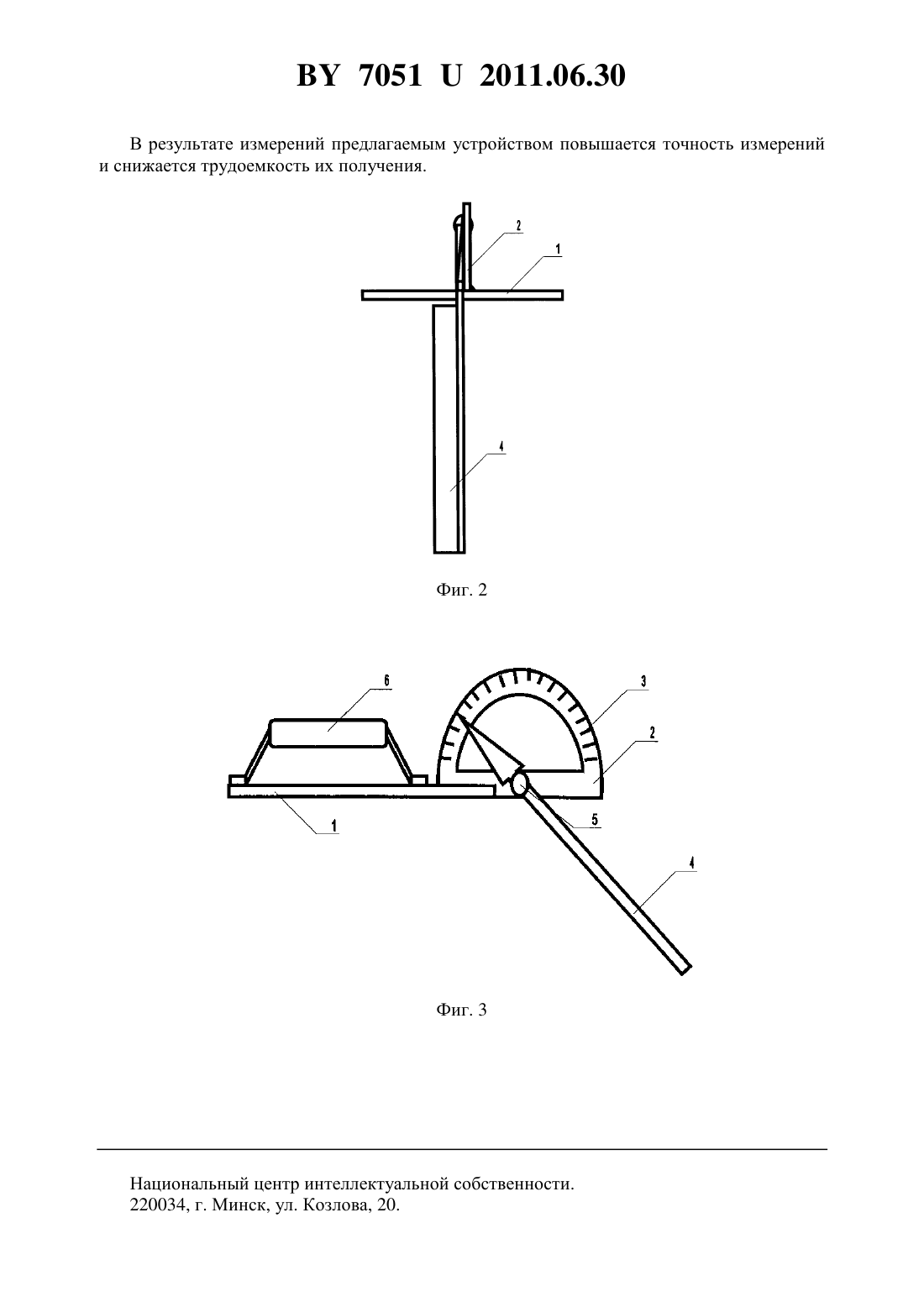

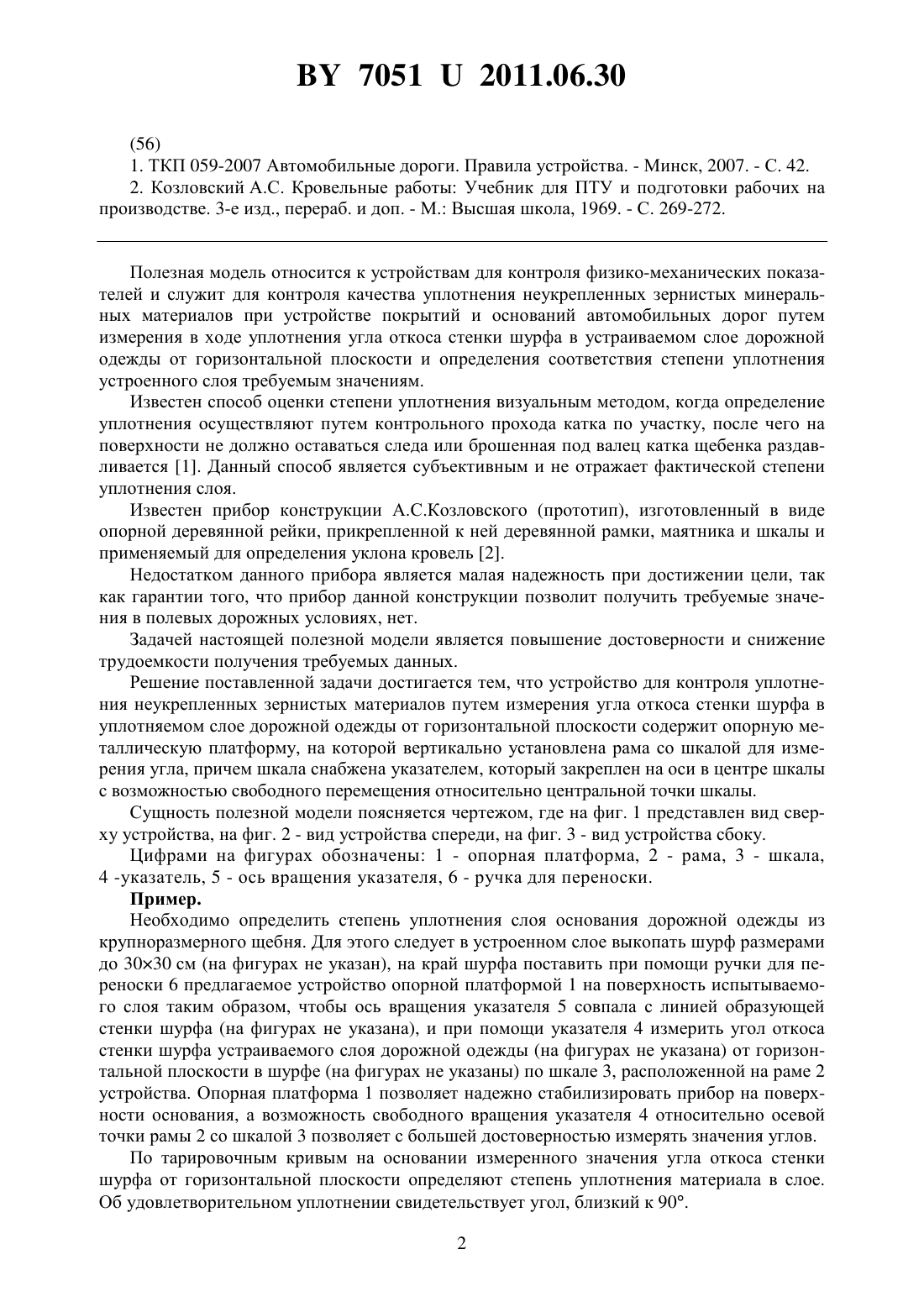

(51) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КАЧЕСТВА УПЛОТНЕНИЯ НЕУКРЕПЛЕННЫХ ЗЕРНИСТЫХ МИНЕРАЛЬНЫХ МАТЕРИАЛОВ(72) Авторы Смыковский Андрей Ивано(21) Номер заявки 20090841 вич Шумчик Виктор Касперович Ба(22) 2009.10.15 рановский Александр Николаевич(71) Заявители Республиканское дочернее (73) Патентообладатели Республиканское дочернее унитарное предприятие Белоунитарное предприятие Белорусский дорожный научно-исследовательский русский дорожный научно-исследоваинститут БелдорНИИтельский институт БелдорНИИ(57) Устройство для контроля качества уплотнения неукрепленных зернистых минеральных материалов, отличающееся тем, что содержит опорную металлическую платформу,на которой вертикально установлена рама со шкалой, причем шкала снабжена указателем,который закреплен на оси в центре шкалы с возможностью кругового вертикального перемещения относительно центральной точки шкалы.(56) 1. ТКП 059-2007 Автомобильные дороги. Правила устройства. - Минск, 2007. - С. 42. 2. Козловский А.С. Кровельные работы Учебник для ПТУ и подготовки рабочих на производстве. 3-е изд., перераб. и доп. - М. Высшая школа, 1969. - С. 269-272. Полезная модель относится к устройствам для контроля физико-механических показателей и служит для контроля качества уплотнения неукрепленных зернистых минеральных материалов при устройстве покрытий и оснований автомобильных дорог путем измерения в ходе уплотнения угла откоса стенки шурфа в устраиваемом слое дорожной одежды от горизонтальной плоскости и определения соответствия степени уплотнения устроенного слоя требуемым значениям. Известен способ оценки степени уплотнения визуальным методом, когда определение уплотнения осуществляют путем контрольного прохода катка по участку, после чего на поверхности не должно оставаться следа или брошенная под валец катка щебенка раздавливается 1. Данный способ является субъективным и не отражает фактической степени уплотнения слоя. Известен прибор конструкции А.С.Козловского (прототип), изготовленный в виде опорной деревянной рейки, прикрепленной к ней деревянной рамки, маятника и шкалы и применяемый для определения уклона кровель 2. Недостатком данного прибора является малая надежность при достижении цели, так как гарантии того, что прибор данной конструкции позволит получить требуемые значения в полевых дорожных условиях, нет. Задачей настоящей полезной модели является повышение достоверности и снижение трудоемкости получения требуемых данных. Решение поставленной задачи достигается тем, что устройство для контроля уплотнения неукрепленных зернистых материалов путем измерения угла откоса стенки шурфа в уплотняемом слое дорожной одежды от горизонтальной плоскости содержит опорную металлическую платформу, на которой вертикально установлена рама со шкалой для измерения угла, причем шкала снабжена указателем, который закреплен на оси в центре шкалы с возможностью свободного перемещения относительно центральной точки шкалы. Сущность полезной модели поясняется чертежом, где на фиг. 1 представлен вид сверху устройства, на фиг. 2 - вид устройства спереди, на фиг. 3 - вид устройства сбоку. Цифрами на фигурах обозначены 1 - опорная платформа, 2 - рама, 3 - шкала,4 -указатель, 5 - ось вращения указателя, 6 - ручка для переноски. Пример. Необходимо определить степень уплотнения слоя основания дорожной одежды из крупноразмерного щебня. Для этого следует в устроенном слое выкопать шурф размерами до 3030 см (на фигурах не указан), на край шурфа поставить при помощи ручки для переноски 6 предлагаемое устройство опорной платформой 1 на поверхность испытываемого слоя таким образом, чтобы ось вращения указателя 5 совпала с линией образующей стенки шурфа (на фигурах не указана), и при помощи указателя 4 измерить угол откоса стенки шурфа устраиваемого слоя дорожной одежды (на фигурах не указана) от горизонтальной плоскости в шурфе (на фигурах не указаны) по шкале 3, расположенной на раме 2 устройства. Опорная платформа 1 позволяет надежно стабилизировать прибор на поверхности основания, а возможность свободного вращения указателя 4 относительно осевой точки рамы 2 со шкалой 3 позволяет с большей достоверностью измерять значения углов. По тарировочным кривым на основании измеренного значения угла откоса стенки шурфа от горизонтальной плоскости определяют степень уплотнения материала в слое. Об удовлетворительном уплотнении свидетельствует угол, близкий к 90. 2 70512011.06.30 В результате измерений предлагаемым устройством повышается точность измерений и снижается трудоемкость их получения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
