Устройство для диагностики сосковой резины

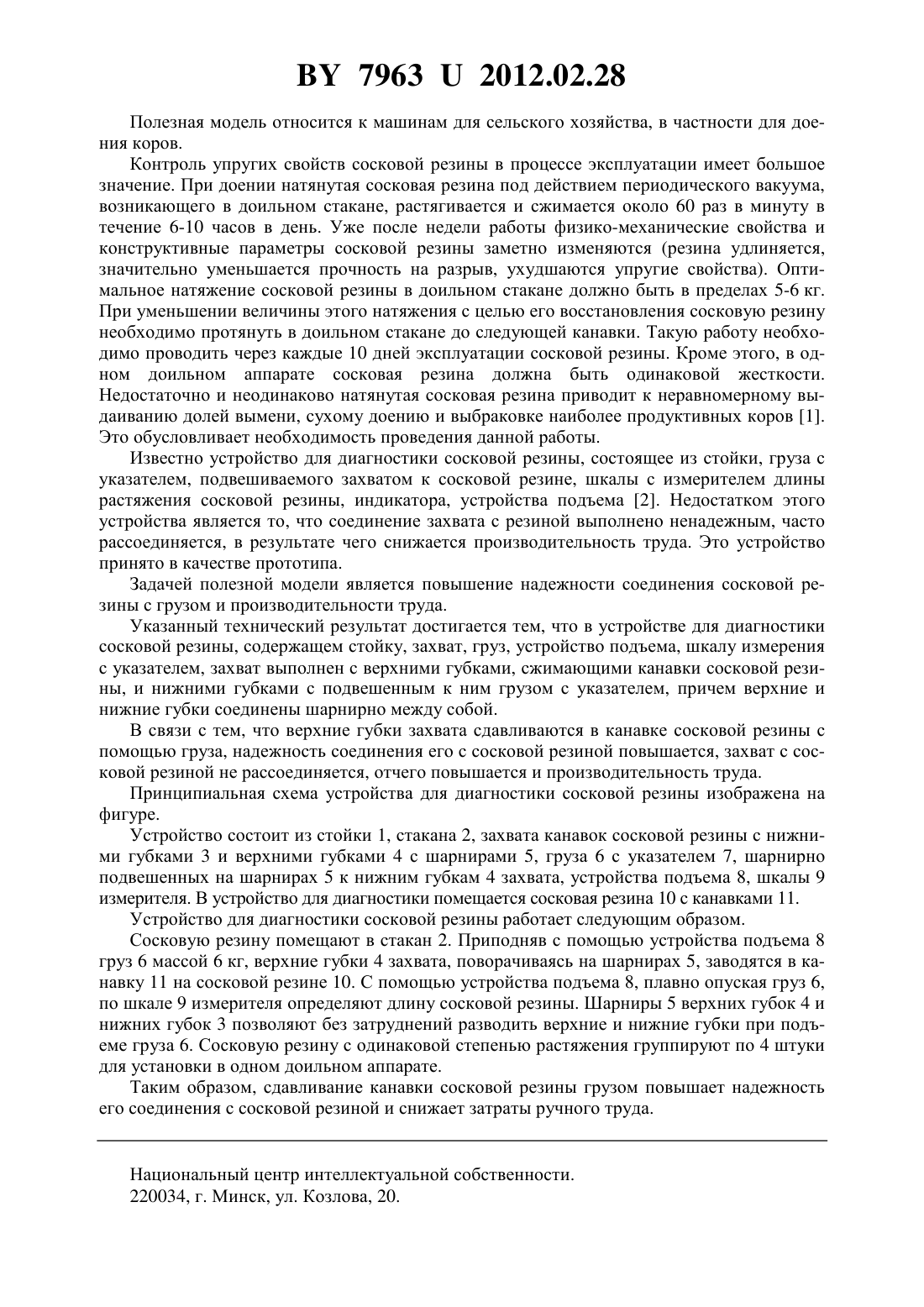

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДИАГНОСТИКИ СОСКОВОЙ РЕЗИНЫ(71) Заявитель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Антошук Сергей Анатольевич Сорокин Эдуард Петрович Ступчик Ирина Александровна(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для диагностики сосковой резины, содержащее стойку, захват, груз,устройство подъема, шкалу измерителя, отличающееся тем, что захват выполнен с верхними губками, сжимающими канавки сосковой резины, и нижними губками с подвешенным к ним грузом с указателем, причем верхние и нижние губки соединены шарнирно между собой.(56) 1. Карташов Л.П. Машинное доение коров. - М.Колос, 1982. 2. Андреев П.А. Техническое обслуживание машин и оборудования в животноводстве. М. Россельхозиздат, 1980 (прототип). 79632012.02.28 Полезная модель относится к машинам для сельского хозяйства, в частности для доения коров. Контроль упругих свойств сосковой резины в процессе эксплуатации имеет большое значение. При доении натянутая сосковая резина под действием периодического вакуума,возникающего в доильном стакане, растягивается и сжимается около 60 раз в минуту в течение 6-10 часов в день. Уже после недели работы физико-механические свойства и конструктивные параметры сосковой резины заметно изменяются (резина удлиняется,значительно уменьшается прочность на разрыв, ухудшаются упругие свойства). Оптимальное натяжение сосковой резины в доильном стакане должно быть в пределах 5-6 кг. При уменьшении величины этого натяжения с целью его восстановления сосковую резину необходимо протянуть в доильном стакане до следующей канавки. Такую работу необходимо проводить через каждые 10 дней эксплуатации сосковой резины. Кроме этого, в одном доильном аппарате сосковая резина должна быть одинаковой жесткости. Недостаточно и неодинаково натянутая сосковая резина приводит к неравномерному выдаиванию долей вымени, сухому доению и выбраковке наиболее продуктивных коров 1. Это обусловливает необходимость проведения данной работы. Известно устройство для диагностики сосковой резины, состоящее из стойки, груза с указателем, подвешиваемого захватом к сосковой резине, шкалы с измерителем длины растяжения сосковой резины, индикатора, устройства подъема 2. Недостатком этого устройства является то, что соединение захвата с резиной выполнено ненадежным, часто рассоединяется, в результате чего снижается производительность труда. Это устройство принято в качестве прототипа. Задачей полезной модели является повышение надежности соединения сосковой резины с грузом и производительности труда. Указанный технический результат достигается тем, что в устройстве для диагностики сосковой резины, содержащем стойку, захват, груз, устройство подъема, шкалу измерения с указателем, захват выполнен с верхними губками, сжимающими канавки сосковой резины, и нижними губками с подвешенным к ним грузом с указателем, причем верхние и нижние губки соединены шарнирно между собой. В связи с тем, что верхние губки захвата сдавливаются в канавке сосковой резины с помощью груза, надежность соединения его с сосковой резиной повышается, захват с сосковой резиной не рассоединяется, отчего повышается и производительность труда. Принципиальная схема устройства для диагностики сосковой резины изображена на фигуре. Устройство состоит из стойки 1, стакана 2, захвата канавок сосковой резины с нижними губками 3 и верхними губками 4 с шарнирами 5, груза 6 с указателем 7, шарнирно подвешенных на шарнирах 5 к нижним губкам 4 захвата, устройства подъема 8, шкалы 9 измерителя. В устройство для диагностики помещается сосковая резина 10 с канавками 11. Устройство для диагностики сосковой резины работает следующим образом. Сосковую резину помещают в стакан 2. Приподняв с помощью устройства подъема 8 груз 6 массой 6 кг, верхние губки 4 захвата, поворачиваясь на шарнирах 5, заводятся в канавку 11 на сосковой резине 10. С помощью устройства подъема 8, плавно опуская груз 6,по шкале 9 измерителя определяют длину сосковой резины. Шарниры 5 верхних губок 4 и нижних губок 3 позволяют без затруднений разводить верхние и нижние губки при подъеме груза 6. Сосковую резину с одинаковой степенью растяжения группируют по 4 штуки для установки в одном доильном аппарате. Таким образом, сдавливание канавки сосковой резины грузом повышает надежность его соединения с сосковой резиной и снижает затраты ручного труда. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
