Устройство для производства полых заготовок

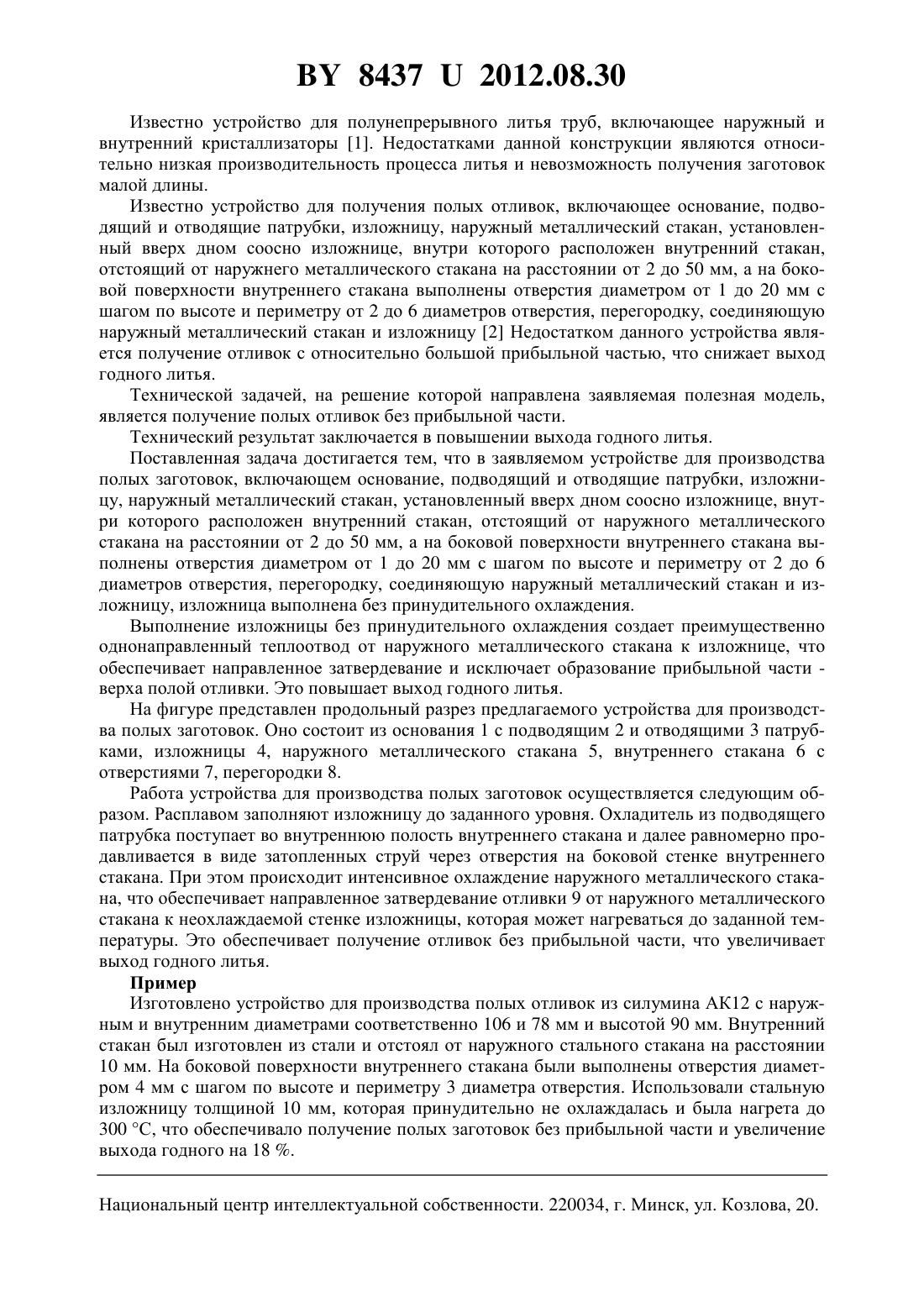

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА ПОЛЫХ ЗАГОТОВОК(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Стеценко Владимир Юзефович Ривкин Александр Игоревич Баранов Константин Николаевич(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Устройство для производства полых заготовок, включающее основание, подводящий и отводящие патрубки, изложницу, наружный металлический стакан, установленный вверх дном соосно изложнице, внутри которого расположен внутренний стакан, отстоящий от наружного металлического стакана на расстоянии от 2 до 50 мм, а на боковой поверхности внутреннего стакана выполнены отверстия диаметром от 1 до 20 мм с шагом по высоте и периметру от 2 до 6 диаметров отверстия, перегородку, соединяющую наружный металлический стакан и изложницу, отличающееся тем, что изложница выполнена без принудительного охлаждения. Полезная модель относится к литейному производству, в частности к устройствам для литья полых заготовок из черных и цветных металлов и сплавов. 84372012.08.30 Известно устройство для полунепрерывного литья труб, включающее наружный и внутренний кристаллизаторы 1. Недостатками данной конструкции являются относительно низкая производительность процесса литья и невозможность получения заготовок малой длины. Известно устройство для получения полых отливок, включающее основание, подводящий и отводящие патрубки, изложницу, наружный металлический стакан, установленный вверх дном соосно изложнице, внутри которого расположен внутренний стакан,отстоящий от наружнего металлического стакана на расстоянии от 2 до 50 мм, а на боковой поверхности внутреннего стакана выполнены отверстия диаметром от 1 до 20 мм с шагом по высоте и периметру от 2 до 6 диаметров отверстия, перегородку, соединяющую наружный металлический стакан и изложницу 2 Недостатком данного устройства является получение отливок с относительно большой прибыльной частью, что снижает выход годного литья. Технической задачей, на решение которой направлена заявляемая полезная модель,является получение полых отливок без прибыльной части. Технический результат заключается в повышении выхода годного литья. Поставленная задача достигается тем, что в заявляемом устройстве для производства полых заготовок, включающем основание, подводящий и отводящие патрубки, изложницу, наружный металлический стакан, установленный вверх дном соосно изложнице, внутри которого расположен внутренний стакан, отстоящий от наружного металлического стакана на расстоянии от 2 до 50 мм, а на боковой поверхности внутреннего стакана выполнены отверстия диаметром от 1 до 20 мм с шагом по высоте и периметру от 2 до 6 диаметров отверстия, перегородку, соединяющую наружный металлический стакан и изложницу, изложница выполнена без принудительного охлаждения. Выполнение изложницы без принудительного охлаждения создает преимущественно однонаправленный теплоотвод от наружного металлического стакана к изложнице, что обеспечивает направленное затвердевание и исключает образование прибыльной части верха полой отливки. Это повышает выход годного литья. На фигуре представлен продольный разрез предлагаемого устройства для производства полых заготовок. Оно состоит из основания 1 с подводящим 2 и отводящими 3 патрубками, изложницы 4, наружного металлического стакана 5, внутреннего стакана 6 с отверстиями 7, перегородки 8. Работа устройства для производства полых заготовок осуществляется следующим образом. Расплавом заполняют изложницу до заданного уровня. Охладитель из подводящего патрубка поступает во внутреннюю полость внутреннего стакана и далее равномерно продавливается в виде затопленных струй через отверстия на боковой стенке внутреннего стакана. При этом происходит интенсивное охлаждение наружного металлического стакана, что обеспечивает направленное затвердевание отливки 9 от наружного металлического стакана к неохлаждаемой стенке изложницы, которая может нагреваться до заданной температуры. Это обеспечивает получение отливок без прибыльной части, что увеличивает выход годного литья. Пример Изготовлено устройство для производства полых отливок из силумина АК 12 с наружным и внутренним диаметрами соответственно 106 и 78 мм и высотой 90 мм. Внутренний стакан был изготовлен из стали и отстоял от наружного стального стакана на расстоянии 10 мм. На боковой поверхности внутреннего стакана были выполнены отверстия диаметром 4 мм с шагом по высоте и периметру 3 диаметра отверстия. Использовали стальную изложницу толщиной 10 мм, которая принудительно не охлаждалась и была нагрета до 300 С, что обеспечивало получение полых заготовок без прибыльной части и увеличение выхода годного на 18 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
