Анкерная податливая крепь горных выработок

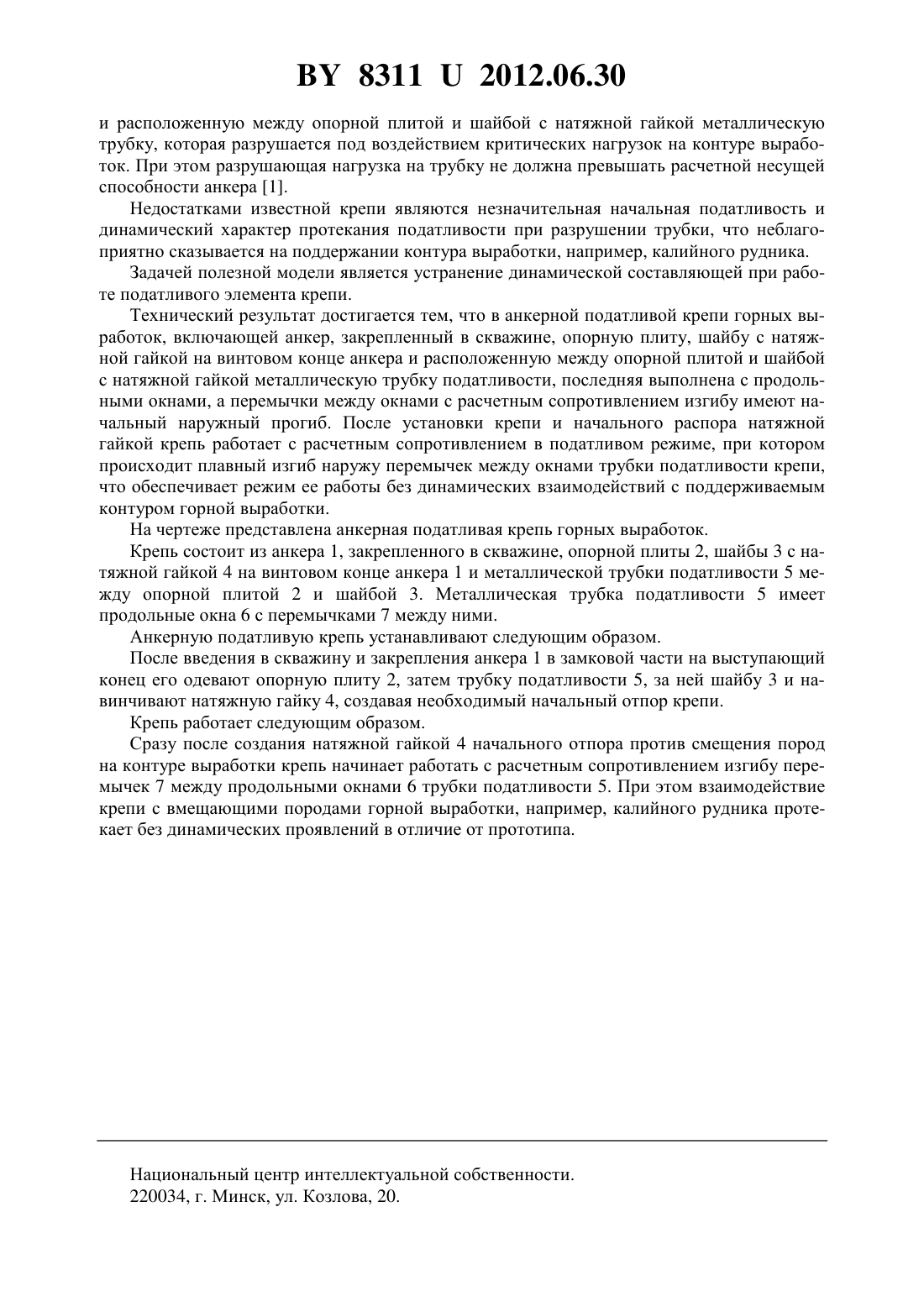

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АНКЕРНАЯ ПОДАТЛИВАЯ КРЕПЬ ГОРНЫХ ВЫРАБОТОК(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Ерохин Кирилл Андреевич Пузанов Дмитрий Александрович Мозговенко Максим Сергеевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Анкерная податливая крепь горных выработок, включающая анкер, закрепленный в скважине, опорную плиту, шайбу с натяжной гайкой на винтовом конце анкера и расположенную между опорной плитой и натяжной гайкой с шайбой металлическую трубку податливости, отличающаяся тем, что трубка податливости крепи выполнена с продольными окнами, перемычки между которыми имеют начальный наружный прогиб. Полезная модель относится к креплению горных выработок, а именно к анкерной податливой крепи, предназначенной для использования в условиях значительных смещений пород на контуре горных выработок. Известна анкерная податливая крепь горных выработок, включающая анкер, закрепленный в скважине, опорную плиту, шайбу с натяжной гайкой на винтовом конце анкера 83112012.06.30 и расположенную между опорной плитой и шайбой с натяжной гайкой металлическую трубку, которая разрушается под воздействием критических нагрузок на контуре выработок. При этом разрушающая нагрузка на трубку не должна превышать расчетной несущей способности анкера 1. Недостатками известной крепи являются незначительная начальная податливость и динамический характер протекания податливости при разрушении трубки, что неблагоприятно сказывается на поддержании контура выработки, например, калийного рудника. Задачей полезной модели является устранение динамической составляющей при работе податливого элемента крепи. Технический результат достигается тем, что в анкерной податливой крепи горных выработок, включающей анкер, закрепленный в скважине, опорную плиту, шайбу с натяжной гайкой на винтовом конце анкера и расположенную между опорной плитой и шайбой с натяжной гайкой металлическую трубку податливости, последняя выполнена с продольными окнами, а перемычки между окнами с расчетным сопротивлением изгибу имеют начальный наружный прогиб. После установки крепи и начального распора натяжной гайкой крепь работает с расчетным сопротивлением в податливом режиме, при котором происходит плавный изгиб наружу перемычек между окнами трубки податливости крепи,что обеспечивает режим ее работы без динамических взаимодействий с поддерживаемым контуром горной выработки. На чертеже представлена анкерная податливая крепь горных выработок. Крепь состоит из анкера 1, закрепленного в скважине, опорной плиты 2, шайбы 3 с натяжной гайкой 4 на винтовом конце анкера 1 и металлической трубки податливости 5 между опорной плитой 2 и шайбой 3. Металлическая трубка податливости 5 имеет продольные окна 6 с перемычками 7 между ними. Анкерную податливую крепь устанавливают следующим образом. После введения в скважину и закрепления анкера 1 в замковой части на выступающий конец его одевают опорную плиту 2, затем трубку податливости 5, за ней шайбу 3 и навинчивают натяжную гайку 4, создавая необходимый начальный отпор крепи. Крепь работает следующим образом. Сразу после создания натяжной гайкой 4 начального отпора против смещения пород на контуре выработки крепь начинает работать с расчетным сопротивлением изгибу перемычек 7 между продольными окнами 6 трубки податливости 5. При этом взаимодействие крепи с вмещающими породами горной выработки, например, калийного рудника протекает без динамических проявлений в отличие от прототипа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
