Анкерная распорная крепь

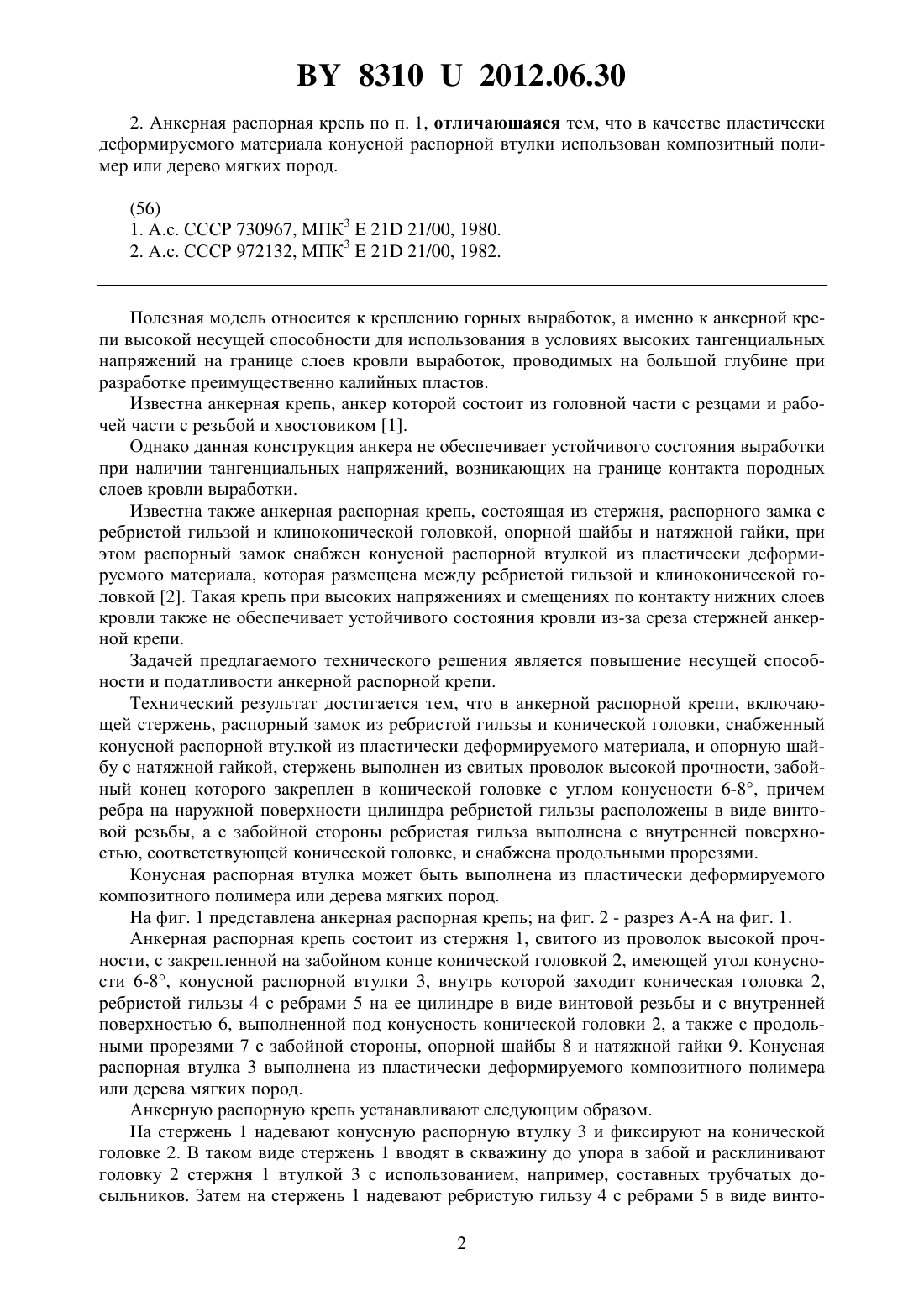

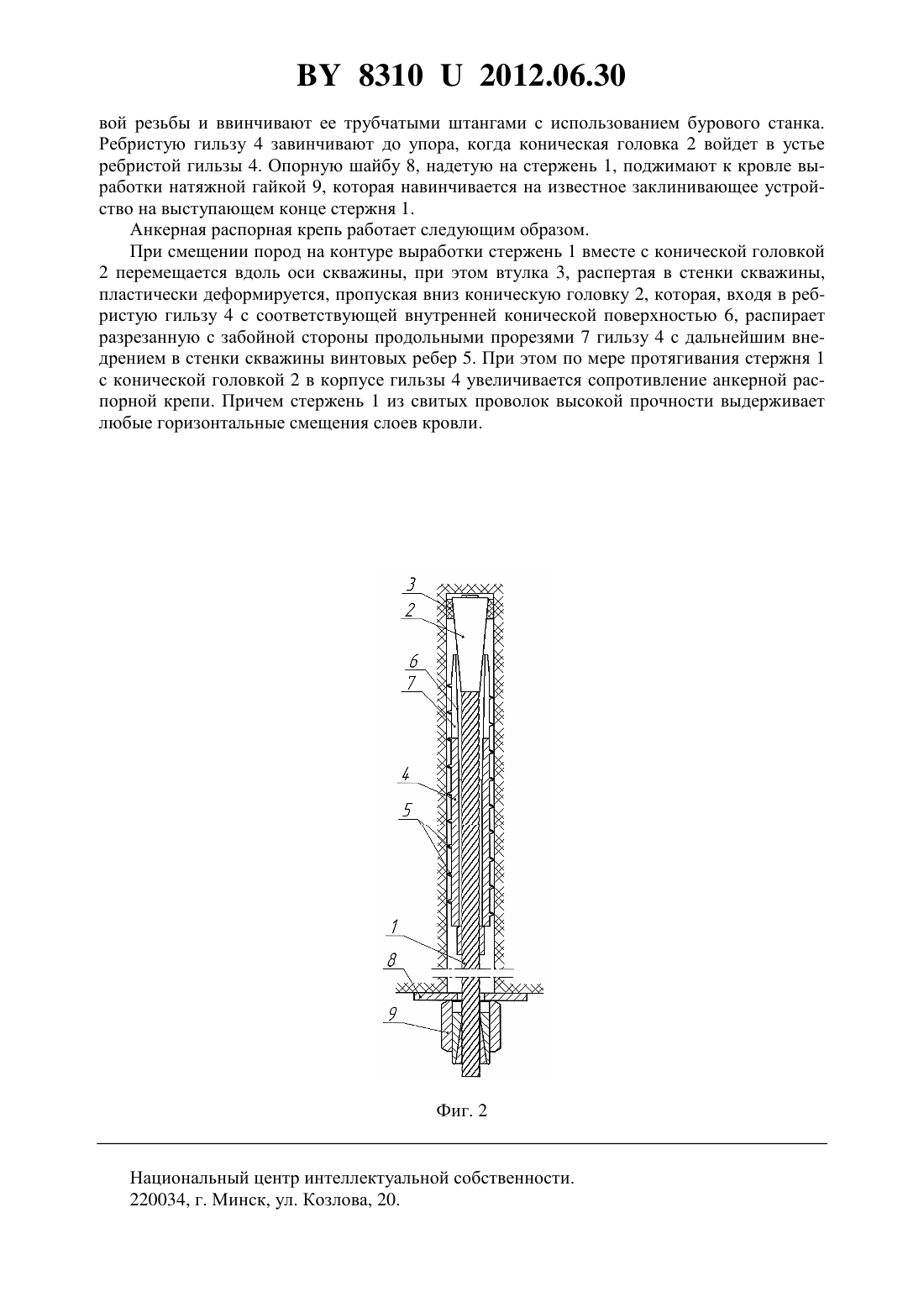

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Мозговенко Максим Сергеевич Ерохин Кирилл Андреевич Пузанов Дмитрий Александрович Калиниченко Петр Иванович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) 1. Анкерная распорная крепь, включающая стержень, распорный замок из ребристой гильзы и конической головки, снабженный конусной распорной втулкой из пластически деформируемого материала, и опорную шайбу с натяжной гайкой, отличающаяся тем,что стержень выполнен из свитых проволок высокой прочности, забойный конец которого закреплен в конической головке с углом конусности 6-8, причем ребра на наружной поверхности цилиндра ребристой гильзы расположены в виде винтовой резьбы, а с забойной стороны ребристая гильза выполнена с внутренней поверхностью, соответствующей конической головке, и снабжена продольными прорезями. 83102012.06.30 2. Анкерная распорная крепь по п. 1, отличающаяся тем, что в качестве пластически деформируемого материала конусной распорной втулки использован композитный полимер или дерево мягких пород.(56) 1. А.с. СССР 730967, МПК 321 21/00, 1980. 2. А.с. СССР 972132, МПК 321 21/00, 1982. Полезная модель относится к креплению горных выработок, а именно к анкерной крепи высокой несущей способности для использования в условиях высоких тангенциальных напряжений на границе слоев кровли выработок, проводимых на большой глубине при разработке преимущественно калийных пластов. Известна анкерная крепь, анкер которой состоит из головной части с резцами и рабочей части с резьбой и хвостовиком 1. Однако данная конструкция анкера не обеспечивает устойчивого состояния выработки при наличии тангенциальных напряжений, возникающих на границе контакта породных слоев кровли выработки. Известна также анкерная распорная крепь, состоящая из стержня, распорного замка с ребристой гильзой и клиноконической головкой, опорной шайбы и натяжной гайки, при этом распорный замок снабжен конусной распорной втулкой из пластически деформируемого материала, которая размещена между ребристой гильзой и клиноконической головкой 2. Такая крепь при высоких напряжениях и смещениях по контакту нижних слоев кровли также не обеспечивает устойчивого состояния кровли из-за среза стержней анкерной крепи. Задачей предлагаемого технического решения является повышение несущей способности и податливости анкерной распорной крепи. Технический результат достигается тем, что в анкерной распорной крепи, включающей стержень, распорный замок из ребристой гильзы и конической головки, снабженный конусной распорной втулкой из пластически деформируемого материала, и опорную шайбу с натяжной гайкой, стержень выполнен из свитых проволок высокой прочности, забойный конец которого закреплен в конической головке с углом конусности 6-8, причем ребра на наружной поверхности цилиндра ребристой гильзы расположены в виде винтовой резьбы, а с забойной стороны ребристая гильза выполнена с внутренней поверхностью, соответствующей конической головке, и снабжена продольными прорезями. Конусная распорная втулка может быть выполнена из пластически деформируемого композитного полимера или дерева мягких пород. На фиг. 1 представлена анкерная распорная крепь на фиг. 2 - разрез А-А на фиг. 1. Анкерная распорная крепь состоит из стержня 1, свитого из проволок высокой прочности, с закрепленной на забойном конце конической головкой 2, имеющей угол конусности 6-8, конусной распорной втулки 3, внутрь которой заходит коническая головка 2,ребристой гильзы 4 с ребрами 5 на ее цилиндре в виде винтовой резьбы и с внутренней поверхностью 6, выполненной под конусность конической головки 2, а также с продольными прорезями 7 с забойной стороны, опорной шайбы 8 и натяжной гайки 9. Конусная распорная втулка 3 выполнена из пластически деформируемого композитного полимера или дерева мягких пород. Анкерную распорную крепь устанавливают следующим образом. На стержень 1 надевают конусную распорную втулку 3 и фиксируют на конической головке 2. В таком виде стержень 1 вводят в скважину до упора в забой и расклинивают головку 2 стержня 1 втулкой 3 с использованием, например, составных трубчатых досыльников. Затем на стержень 1 надевают ребристую гильзу 4 с ребрами 5 в виде винто 2 83102012.06.30 вой резьбы и ввинчивают ее трубчатыми штангами с использованием бурового станка. Ребристую гильзу 4 завинчивают до упора, когда коническая головка 2 войдет в устье ребристой гильзы 4. Опорную шайбу 8, надетую на стержень 1, поджимают к кровле выработки натяжной гайкой 9, которая навинчивается на известное заклинивающее устройство на выступающем конце стержня 1. Анкерная распорная крепь работает следующим образом. При смещении пород на контуре выработки стержень 1 вместе с конической головкой 2 перемещается вдоль оси скважины, при этом втулка 3, распертая в стенки скважины,пластически деформируется, пропуская вниз коническую головку 2, которая, входя в ребристую гильзу 4 с соответствующей внутренней конической поверхностью 6, распирает разрезанную с забойной стороны продольными прорезями 7 гильзу 4 с дальнейшим внедрением в стенки скважины винтовых ребер 5. При этом по мере протягивания стержня 1 с конической головкой 2 в корпусе гильзы 4 увеличивается сопротивление анкерной распорной крепи. Причем стержень 1 из свитых проволок высокой прочности выдерживает любые горизонтальные смещения слоев кровли. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
