Композиционное покрытие

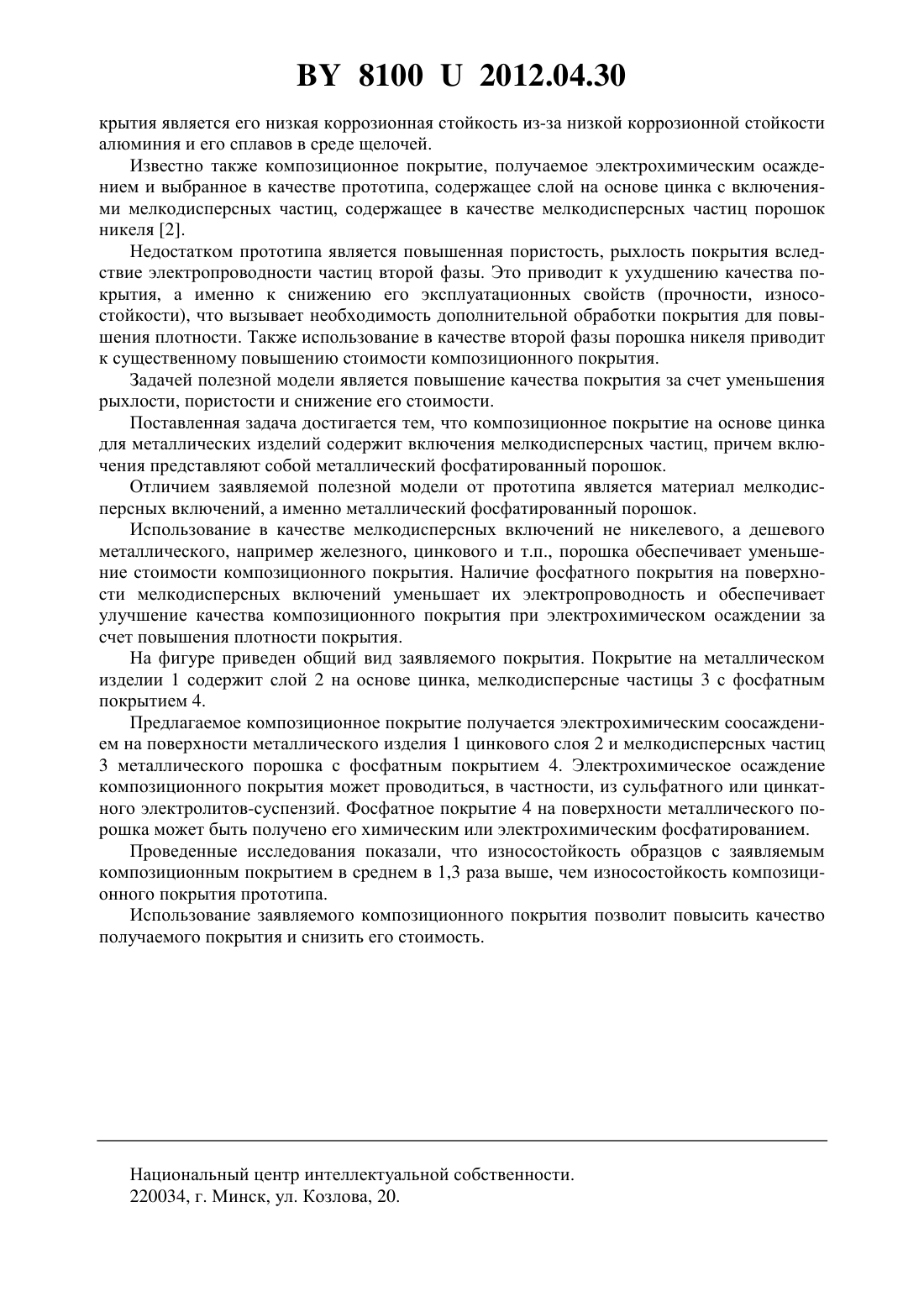

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Автор Шумов Олег Васильевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Композиционное покрытие, содержащее слой на основе цинка с включениями мелкодисперсных частиц, отличающееся тем, что в качестве мелкодисперсных частиц содержит металлический фосфатированный порошок. Полезная модель относится к области гальванотехники и может быть использована для повышения эксплуатационных свойств рабочих поверхностей изделий путем нанесения гальванического покрытия, в частности для получения подшипников скольжения. Известно композиционное покрытие для изделий из алюминиевых сплавов на основе окиси алюминия с включениями высококремнистой фазы 1. Недостатком данного по 81002012.04.30 крытия является его низкая коррозионная стойкость из-за низкой коррозионной стойкости алюминия и его сплавов в среде щелочей. Известно также композиционное покрытие, получаемое электрохимическим осаждением и выбранное в качестве прототипа, содержащее слой на основе цинка с включениями мелкодисперсных частиц, содержащее в качестве мелкодисперсных частиц порошок никеля 2. Недостатком прототипа является повышенная пористость, рыхлость покрытия вследствие электропроводности частиц второй фазы. Это приводит к ухудшению качества покрытия, а именно к снижению его эксплуатационных свойств (прочности, износостойкости), что вызывает необходимость дополнительной обработки покрытия для повышения плотности. Также использование в качестве второй фазы порошка никеля приводит к существенному повышению стоимости композиционного покрытия. Задачей полезной модели является повышение качества покрытия за счет уменьшения рыхлости, пористости и снижение его стоимости. Поставленная задача достигается тем, что композиционное покрытие на основе цинка для металлических изделий содержит включения мелкодисперсных частиц, причем включения представляют собой металлический фосфатированный порошок. Отличием заявляемой полезной модели от прототипа является материал мелкодисперсных включений, а именно металлический фосфатированный порошок. Использование в качестве мелкодисперсных включений не никелевого, а дешевого металлического, например железного, цинкового и т.п., порошка обеспечивает уменьшение стоимости композиционного покрытия. Наличие фосфатного покрытия на поверхности мелкодисперсных включений уменьшает их электропроводность и обеспечивает улучшение качества композиционного покрытия при электрохимическом осаждении за счет повышения плотности покрытия. На фигуре приведен общий вид заявляемого покрытия. Покрытие на металлическом изделии 1 содержит слой 2 на основе цинка, мелкодисперсные частицы 3 с фосфатным покрытием 4. Предлагаемое композиционное покрытие получается электрохимическим соосаждением на поверхности металлического изделия 1 цинкового слоя 2 и мелкодисперсных частиц 3 металлического порошка с фосфатным покрытием 4. Электрохимическое осаждение композиционного покрытия может проводиться, в частности, из сульфатного или цинкатного электролитов-суспензий. Фосфатное покрытие 4 на поверхности металлического порошка может быть получено его химическим или электрохимическим фосфатированием. Проведенные исследования показали, что износостойкость образцов с заявляемым композиционным покрытием в среднем в 1,3 раза выше, чем износостойкость композиционного покрытия прототипа. Использование заявляемого композиционного покрытия позволит повысить качество получаемого покрытия и снизить его стоимость. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
