Устройство для очистки воздуха

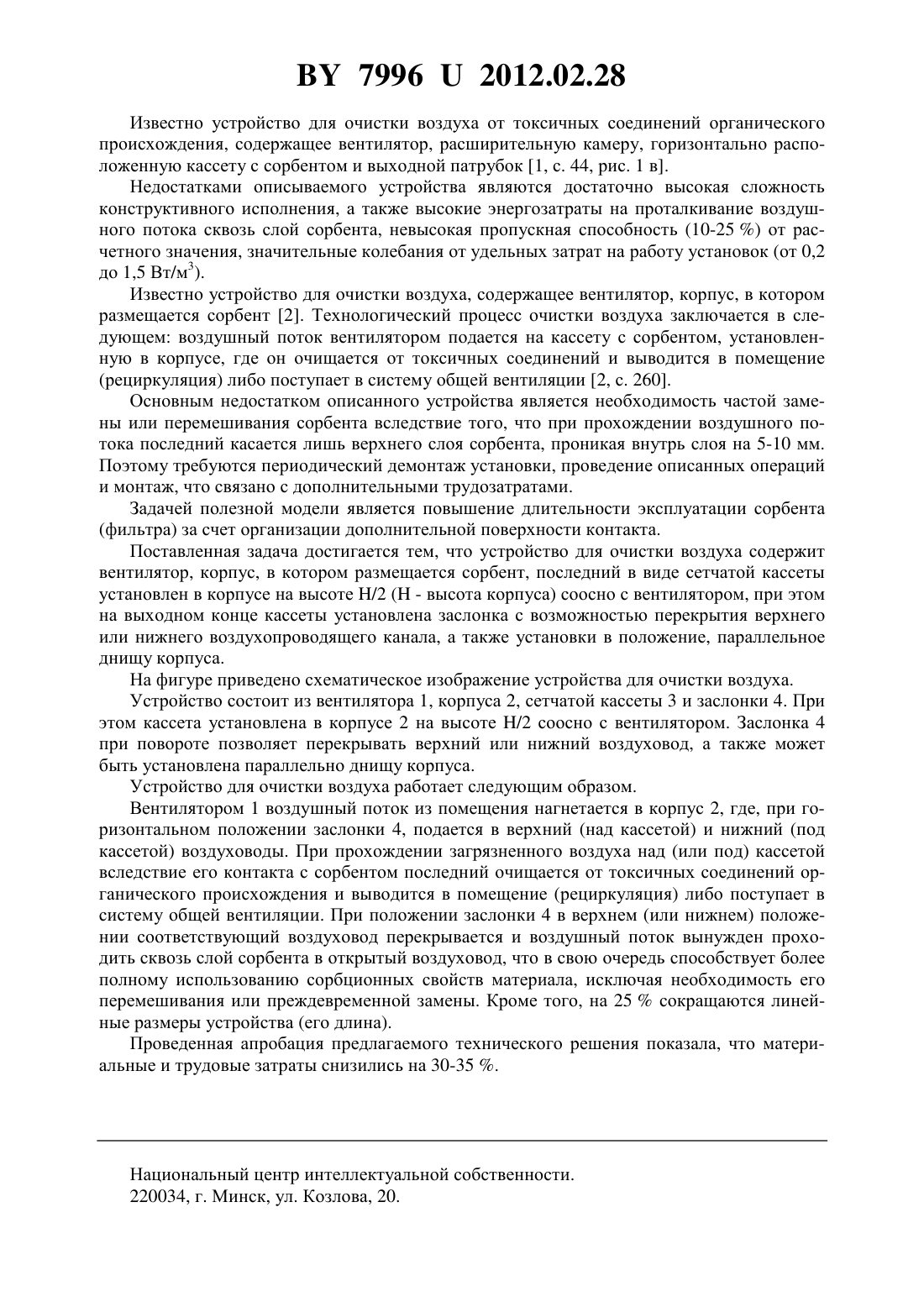

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Николаенков Александр Иванович Ветров Владимир Степанович Вербицкий Владимир Федорович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для очистки воздуха, содержащее вентилятор, корпус, в котором размещается сорбент, отличающееся тем, что сорбент размещен в сетчатой кассете на высоте /2 соосно с вентилятором, при этом на выходном конце сетчатой кассеты установлена заслонка с возможностью перекрытия верхнего или нижнего воздухоподводящего канала, а также установки в положение, параллельное днищу корпуса.(56) 1. Жданович Т.В., Николаенков А.И., Мелещенко Б.А. и др. Изучение и расчет напорных сорбционных устройств для очистки воздуха технологических участков агропромышленного комплекса // Инженерный вестник. -1 (25). - 2008. - С. 44-49. 2. Ветров В.С., Николаенков А.И., Вербицкий В.Ф. и др. Теоретические основы расчета проходного сорбционного фильтра для очистки воздуха производственных участков АПК Сборник научных трудов. Актуальные вопросы переработки мясного и молочного сырья. - Минск РУП Институт мясомолочной промышленности, 2009. - С. 259. Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях с повышенными требованиями к качеству воздуха по содержанию токсичных веществ и микробиологическому составу, в частности на предприятиях АПК(свинокомплексы, птицефабрики, мясо-, молокоперерабатывающие предприятия, производство продуктов питания и т.д.). 79962012.02.28 Известно устройство для очистки воздуха от токсичных соединений органического происхождения, содержащее вентилятор, расширительную камеру, горизонтально расположенную кассету с сорбентом и выходной патрубок 1, с. 44, рис. 1 в. Недостатками описываемого устройства являются достаточно высокая сложность конструктивного исполнения, а также высокие энергозатраты на проталкивание воздушного потока сквозь слой сорбента, невысокая пропускная способность (10-25 ) от расчетного значения, значительные колебания от удельных затрат на работу установок (от 0,2 до 1,5 Вт/м 3). Известно устройство для очистки воздуха, содержащее вентилятор, корпус, в котором размещается сорбент 2. Технологический процесс очистки воздуха заключается в следующем воздушный поток вентилятором подается на кассету с сорбентом, установленную в корпусе, где он очищается от токсичных соединений и выводится в помещение(рециркуляция) либо поступает в систему общей вентиляции 2, с. 260. Основным недостатком описанного устройства является необходимость частой замены или перемешивания сорбента вследствие того, что при прохождении воздушного потока последний касается лишь верхнего слоя сорбента, проникая внутрь слоя на 5-10 мм. Поэтому требуются периодический демонтаж установки, проведение описанных операций и монтаж, что связано с дополнительными трудозатратами. Задачей полезной модели является повышение длительности эксплуатации сорбента(фильтра) за счет организации дополнительной поверхности контакта. Поставленная задача достигается тем, что устройство для очистки воздуха содержит вентилятор, корпус, в котором размещается сорбент, последний в виде сетчатой кассеты установлен в корпусе на высоте /2 ( - высота корпуса) соосно с вентилятором, при этом на выходном конце кассеты установлена заслонка с возможностью перекрытия верхнего или нижнего воздухопроводящего канала, а также установки в положение, параллельное днищу корпуса. На фигуре приведено схематическое изображение устройства для очистки воздуха. Устройство состоит из вентилятора 1, корпуса 2, сетчатой кассеты 3 и заслонки 4. При этом кассета установлена в корпусе 2 на высоте /2 соосно с вентилятором. Заслонка 4 при повороте позволяет перекрывать верхний или нижний воздуховод, а также может быть установлена параллельно днищу корпуса. Устройство для очистки воздуха работает следующим образом. Вентилятором 1 воздушный поток из помещения нагнетается в корпус 2, где, при горизонтальном положении заслонки 4, подается в верхний (над кассетой) и нижний (под кассетой) воздуховоды. При прохождении загрязненного воздуха над (или под) кассетой вследствие его контакта с сорбентом последний очищается от токсичных соединений органического происхождения и выводится в помещение (рециркуляция) либо поступает в систему общей вентиляции. При положении заслонки 4 в верхнем (или нижнем) положении соответствующий воздуховод перекрывается и воздушный поток вынужден проходить сквозь слой сорбента в открытый воздуховод, что в свою очередь способствует более полному использованию сорбционных свойств материала, исключая необходимость его перемешивания или преждевременной замены. Кроме того, на 25 сокращаются линейные размеры устройства (его длина). Проведенная апробация предлагаемого технического решения показала, что материальные и трудовые затраты снизились на 30-35 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
