Устройство для очистки воздуха

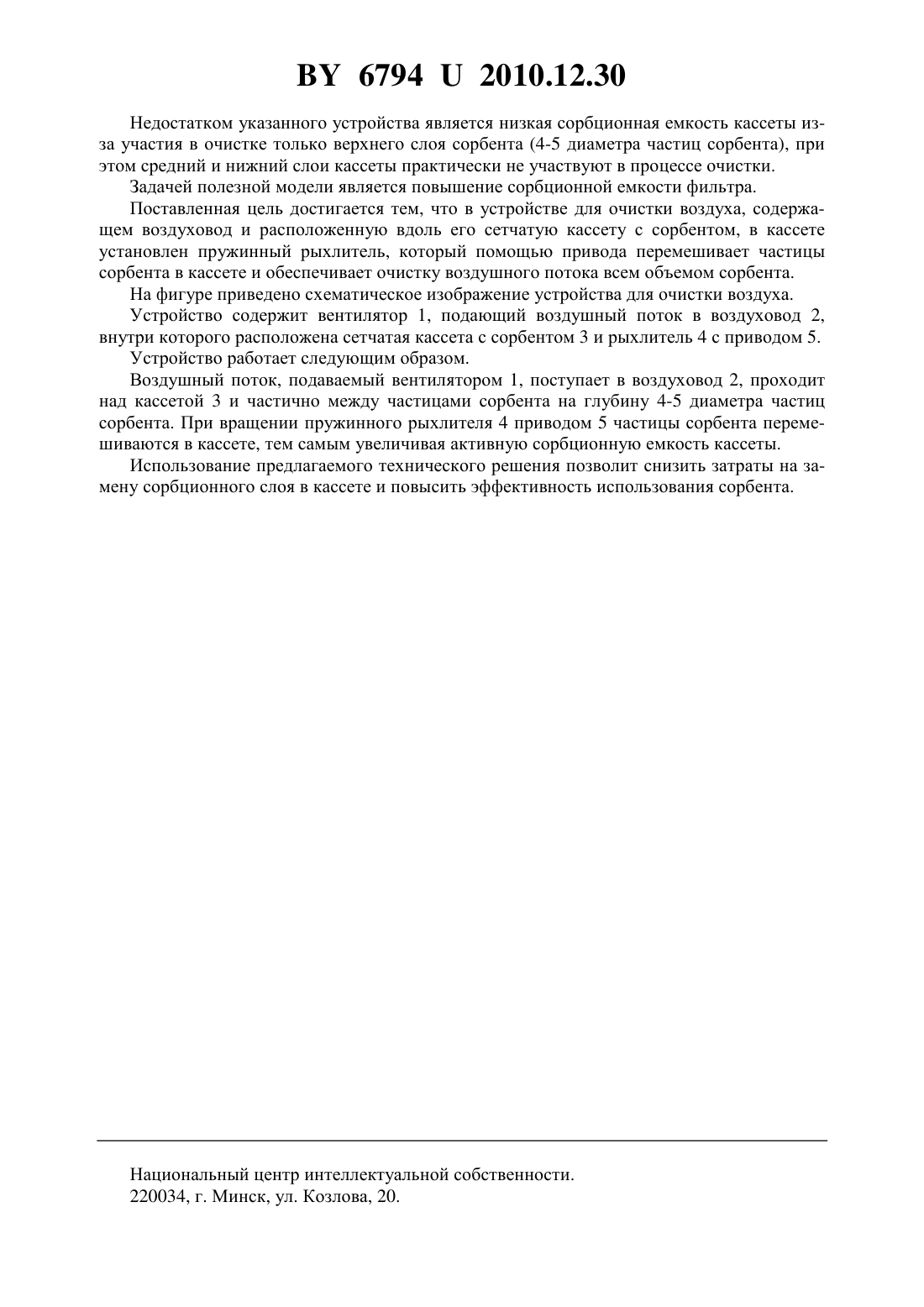

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Николаенков Александр Иванович Вербицкий Владимир Федорович Ветров Владимир Степанович Носко Вячеслав Владимирович Томсон Алексей Эммануилович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для очистки воздуха, содержащее воздуховод, сетчатую кассету с сорбентом, отличающееся тем, что в сетчатой кассете установлен пружинный рыхлитель с приводом с возможностью перемешивания частиц сорбента в кассете и очистки воздушного потока всем объемом сорбента.(56) 1. Расчет оборудования для воздухообменных процессов Методические указания.Минск БГАТУ, 2000.- С. 17. 2. Патент РБ 1291, МПК 03 3/00. Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство, состоящее из воздуховода, расширительной и сборной камер и блока горизонтальных сетчатых кассет с сорбентом 1. Недостатками указанного устройства являются высокая материалоемкость, сложная конструкция и высокая энергоемкость. Известно также устройство для очистки воздуха, которое содержит воздуховод, расположенную вдоль его сетчатую кассету с сорбентом. На внутренней стенке воздуховода над кассетой с сорбентом установлены экраны, а под кассетой с сорбентом на стенке воздуховода под углом не более 11 установлены завихрители воздуха 2. 67942010.12.30 Недостатком указанного устройства является низкая сорбционная емкость кассеты изза участия в очистке только верхнего слоя сорбента (4-5 диаметра частиц сорбента), при этом средний и нижний слои кассеты практически не участвуют в процессе очистки. Задачей полезной модели является повышение сорбционной емкости фильтра. Поставленная цель достигается тем, что в устройстве для очистки воздуха, содержащем воздуховод и расположенную вдоль его сетчатую кассету с сорбентом, в кассете установлен пружинный рыхлитель, который помощью привода перемешивает частицы сорбента в кассете и обеспечивает очистку воздушного потока всем объемом сорбента. На фигуре приведено схематическое изображение устройства для очистки воздуха. Устройство содержит вентилятор 1, подающий воздушный поток в воздуховод 2,внутри которого расположена сетчатая кассета с сорбентом 3 и рыхлитель 4 с приводом 5. Устройство работает следующим образом. Воздушный поток, подаваемый вентилятором 1, поступает в воздуховод 2, проходит над кассетой 3 и частично между частицами сорбента на глубину 4-5 диаметра частиц сорбента. При вращении пружинного рыхлителя 4 приводом 5 частицы сорбента перемешиваются в кассете, тем самым увеличивая активную сорбционную емкость кассеты. Использование предлагаемого технического решения позволит снизить затраты на замену сорбционного слоя в кассете и повысить эффективность использования сорбента. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
