Универсальный съемник для снятия шлангов доильных стаканов

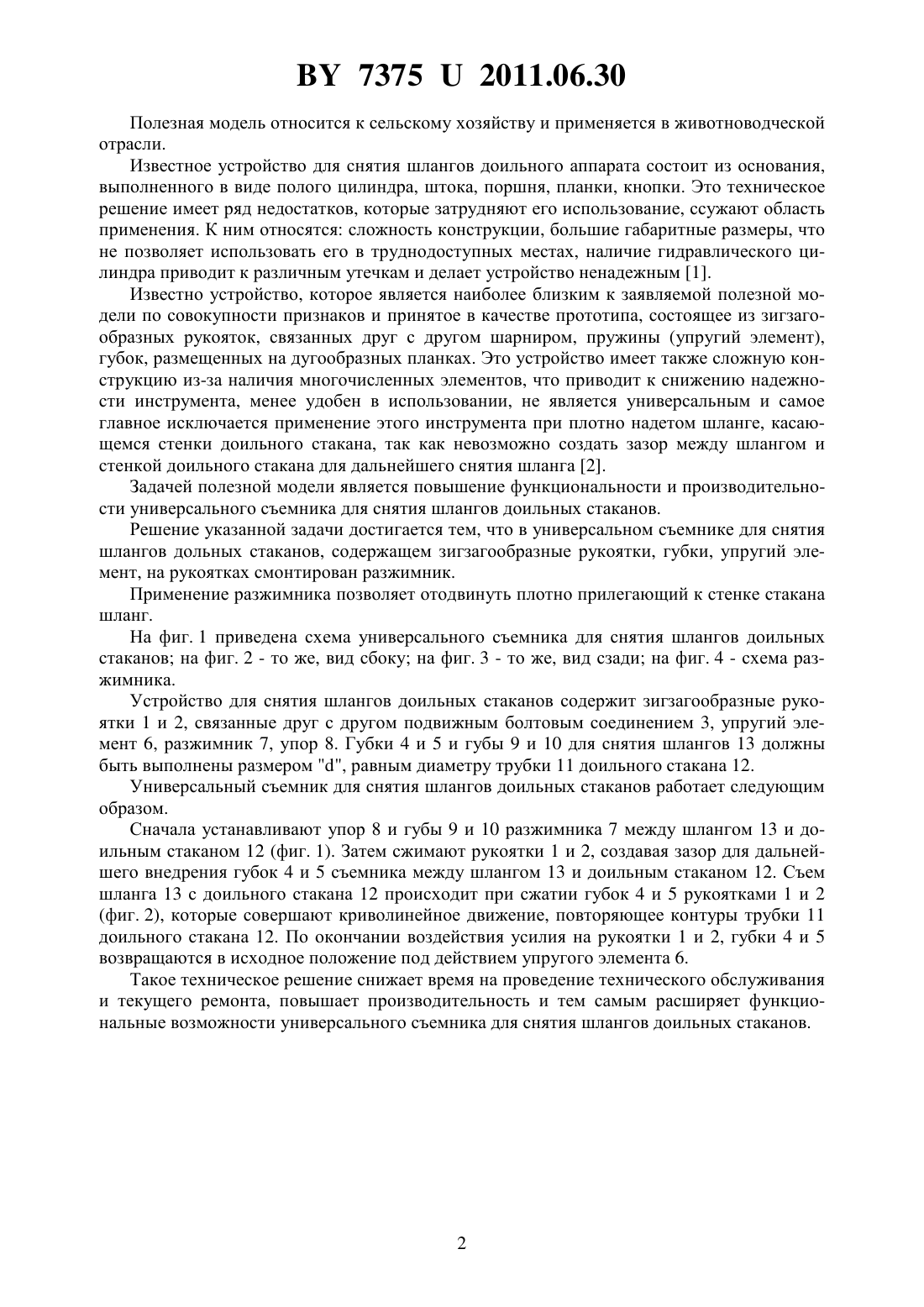

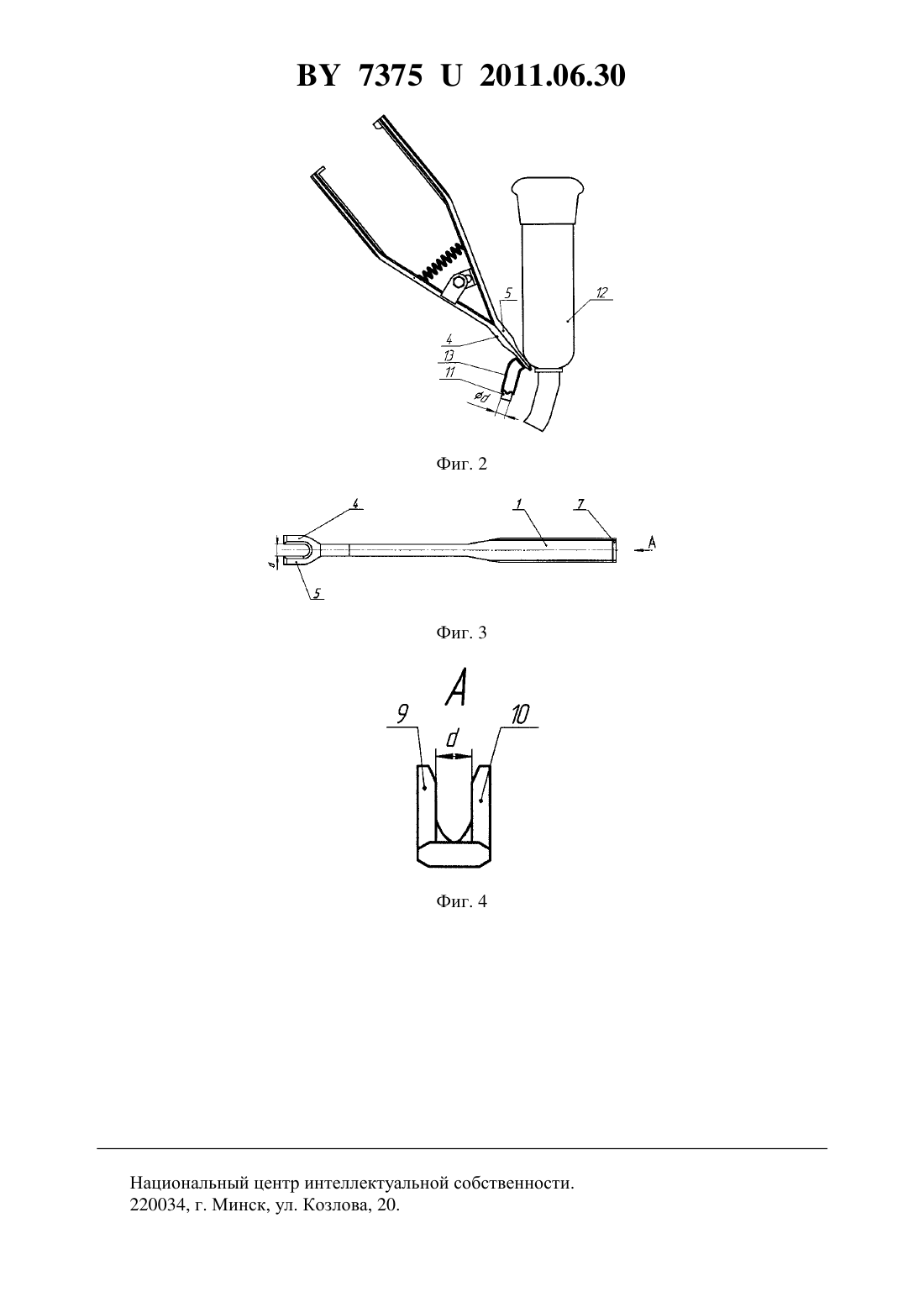

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УНИВЕРСАЛЬНЫЙ СЪЕМНИК ДЛЯ СНЯТИЯ ШЛАНГОВ ДОИЛЬНЫХ СТАКАНОВ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Минич Юрий Леонидович Клыбик Владимир Константинович Новиков Максим Иосифович Гринкевич Павел Эдуардович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Универсальный съемник для снятия шлангов доильных стаканов, содержащий зигзагообразные рукоятки, губки, гибкий элемент, отличающийся тем, что на рукоятках смонтирован разжимник.(56) 1. Ручной инструмент для установки и снятия элементов пат. США 2483380 опубл. 07.09.87 г. // Официальный бюл. /. 2. Устройства для снятия шлангов доильного аппарата пат. СССР 1362424, опубл. 07.01.91. 73752011.06.30 Полезная модель относится к сельскому хозяйству и применяется в животноводческой отрасли. Известное устройство для снятия шлангов доильного аппарата состоит из основания,выполненного в виде полого цилиндра, штока, поршня, планки, кнопки. Это техническое решение имеет ряд недостатков, которые затрудняют его использование, ссужают область применения. К ним относятся сложность конструкции, большие габаритные размеры, что не позволяет использовать его в труднодоступных местах, наличие гидравлического цилиндра приводит к различным утечкам и делает устройство ненадежным 1. Известно устройство, которое является наиболее близким к заявляемой полезной модели по совокупности признаков и принятое в качестве прототипа, состоящее из зигзагообразных рукояток, связанных друг с другом шарниром, пружины (упругий элемент),губок, размещенных на дугообразных планках. Это устройство имеет также сложную конструкцию из-за наличия многочисленных элементов, что приводит к снижению надежности инструмента, менее удобен в использовании, не является универсальным и самое главное исключается применение этого инструмента при плотно надетом шланге, касающемся стенки доильного стакана, так как невозможно создать зазор между шлангом и стенкой доильного стакана для дальнейшего снятия шланга 2. Задачей полезной модели является повышение функциональности и производительности универсального съемника для снятия шлангов доильных стаканов. Решение указанной задачи достигается тем, что в универсальном съемнике для снятия шлангов дольных стаканов, содержащем зигзагообразные рукоятки, губки, упругий элемент, на рукоятках смонтирован разжимник. Применение разжимника позволяет отодвинуть плотно прилегающий к стенке стакана шланг. На фиг. 1 приведена схема универсального съемника для снятия шлангов доильных стаканов на фиг. 2 - то же, вид сбоку на фиг. 3 - то же, вид сзади на фиг. 4 - схема разжимника. Устройство для снятия шлангов доильных стаканов содержит зигзагообразные рукоятки 1 и 2, связанные друг с другом подвижным болтовым соединением 3, упругий элемент 6, разжимник 7, упор 8. Губки 4 и 5 и губы 9 и 10 для снятия шлангов 13 должны быть выполнены размером , равным диаметру трубки 11 доильного стакана 12. Универсальный съемник для снятия шлангов доильных стаканов работает следующим образом. Сначала устанавливают упор 8 и губы 9 и 10 разжимника 7 между шлангом 13 и доильным стаканом 12 (фиг. 1). Затем сжимают рукоятки 1 и 2, создавая зазор для дальнейшего внедрения губок 4 и 5 съемника между шлангом 13 и доильным стаканом 12. Съем шланга 13 с доильного стакана 12 происходит при сжатии губок 4 и 5 рукоятками 1 и 2(фиг. 2), которые совершают криволинейное движение, повторяющее контуры трубки 11 доильного стакана 12. По окончании воздействия усилия на рукоятки 1 и 2, губки 4 и 5 возвращаются в исходное положение под действием упругого элемента 6. Такое техническое решение снижает время на проведение технического обслуживания и текущего ремонта, повышает производительность и тем самым расширяет функциональные возможности универсального съемника для снятия шлангов доильных стаканов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
