Устройство для вакуум-фильтрации

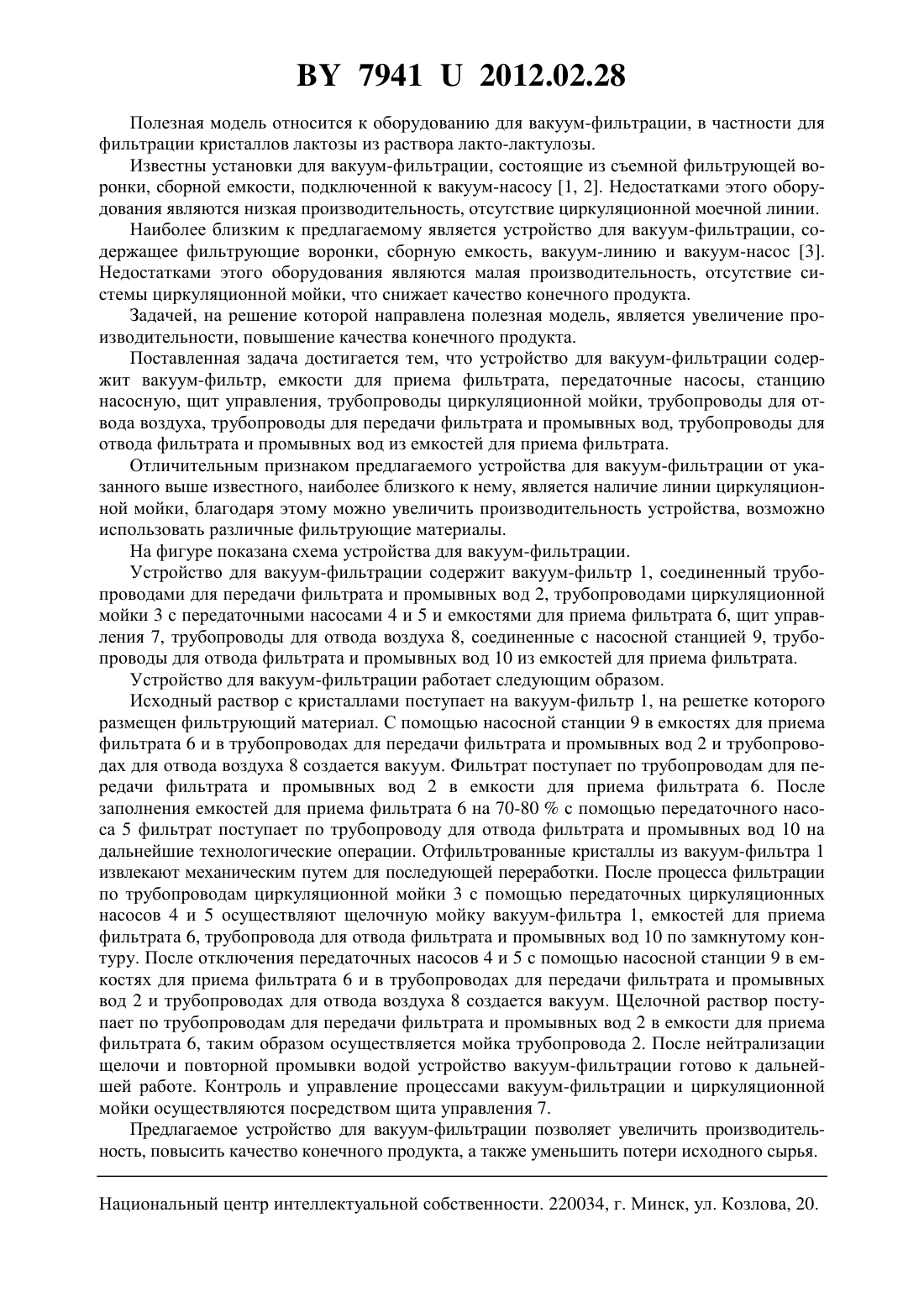

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Научно-производственное республиканское дочернее унитарное предприятие Институт мясо-молочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию Открытое акционерное общество Городской молочный завод 2(72) Авторы Объедков Константин Васильевич Фролов Игорь Борисович Чаевский Сергей Иванович Дудо Дмитрий Михайлович Гомза Кирилл Валентинович(73) Патентообладатели Научно-производственное республиканское дочернее унитарное предприятие Институт мясомолочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию Открытое акционерное общество Городской молочный завод 2(57) Устройство для вакуум-фильтрации, содержащее вакуум-фильтр, емкости для приема фильтрата, передаточные насосы, станцию насосную, щит управления, трубопроводы для отвода воздуха, трубопроводы для передачи фильтрата и промывных вод, трубопроводы для отвода фильтрата и промывных вод из емкостей для приема фильтрата, отличающееся тем, что устройство дополнительно снабжено трубопроводами циркуляционной мойки. 79412012.02.28 Полезная модель относится к оборудованию для вакуум-фильтрации, в частности для фильтрации кристаллов лактозы из раствора лакто-лактулозы. Известны установки для вакуум-фильтрации, состоящие из съемной фильтрующей воронки, сборной емкости, подключенной к вакуум-насосу 1, 2. Недостатками этого оборудования являются низкая производительность, отсутствие циркуляционной моечной линии. Наиболее близким к предлагаемому является устройство для вакуум-фильтрации, содержащее фильтрующие воронки, сборную емкость, вакуум-линию и вакуум-насос 3. Недостатками этого оборудования являются малая производительность, отсутствие системы циркуляционной мойки, что снижает качество конечного продукта. Задачей, на решение которой направлена полезная модель, является увеличение производительности, повышение качества конечного продукта. Поставленная задача достигается тем, что устройство для вакуум-фильтрации содержит вакуум-фильтр, емкости для приема фильтрата, передаточные насосы, станцию насосную, щит управления, трубопроводы циркуляционной мойки, трубопроводы для отвода воздуха, трубопроводы для передачи фильтрата и промывных вод, трубопроводы для отвода фильтрата и промывных вод из емкостей для приема фильтрата. Отличительным признаком предлагаемого устройства для вакуум-фильтрации от указанного выше известного, наиболее близкого к нему, является наличие линии циркуляционной мойки, благодаря этому можно увеличить производительность устройства, возможно использовать различные фильтрующие материалы. На фигуре показана схема устройства для вакуум-фильтрации. Устройство для вакуум-фильтрации содержит вакуум-фильтр 1, соединенный трубопроводами для передачи фильтрата и промывных вод 2, трубопроводами циркуляционной мойки 3 с передаточными насосами 4 и 5 и емкостями для приема фильтрата 6, щит управления 7, трубопроводы для отвода воздуха 8, соединенные с насосной станцией 9, трубопроводы для отвода фильтрата и промывных вод 10 из емкостей для приема фильтрата. Устройство для вакуум-фильтрации работает следующим образом. Исходный раствор с кристаллами поступает на вакуум-фильтр 1, на решетке которого размещен фильтрующий материал. С помощью насосной станции 9 в емкостях для приема фильтрата 6 и в трубопроводах для передачи фильтрата и промывных вод 2 и трубопроводах для отвода воздуха 8 создается вакуум. Фильтрат поступает по трубопроводам для передачи фильтрата и промывных вод 2 в емкости для приема фильтрата 6. После заполнения емкостей для приема фильтрата 6 на 70-80 с помощью передаточного насоса 5 фильтрат поступает по трубопроводу для отвода фильтрата и промывных вод 10 на дальнейшие технологические операции. Отфильтрованные кристаллы из вакуум-фильтра 1 извлекают механическим путем для последующей переработки. После процесса фильтрации по трубопроводам циркуляционной мойки 3 с помощью передаточных циркуляционных насосов 4 и 5 осуществляют щелочную мойку вакуум-фильтра 1, емкостей для приема фильтрата 6, трубопровода для отвода фильтрата и промывных вод 10 по замкнутому контуру. После отключения передаточных насосов 4 и 5 с помощью насосной станции 9 в емкостях для приема фильтрата 6 и в трубопроводах для передачи фильтрата и промывных вод 2 и трубопроводах для отвода воздуха 8 создается вакуум. Щелочной раствор поступает по трубопроводам для передачи фильтрата и промывных вод 2 в емкости для приема фильтрата 6, таким образом осуществляется мойка трубопровода 2. После нейтрализации щелочи и повторной промывки водой устройство вакуум-фильтрации готово к дальнейшей работе. Контроль и управление процессами вакуум-фильтрации и циркуляционной мойки осуществляются посредством щита управления 7. Предлагаемое устройство для вакуум-фильтрации позволяет увеличить производительность, повысить качество конечного продукта, а также уменьшить потери исходного сырья. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
