Устройство для изучения сорбционной способности материалов, используемых для лечения гнойных ран

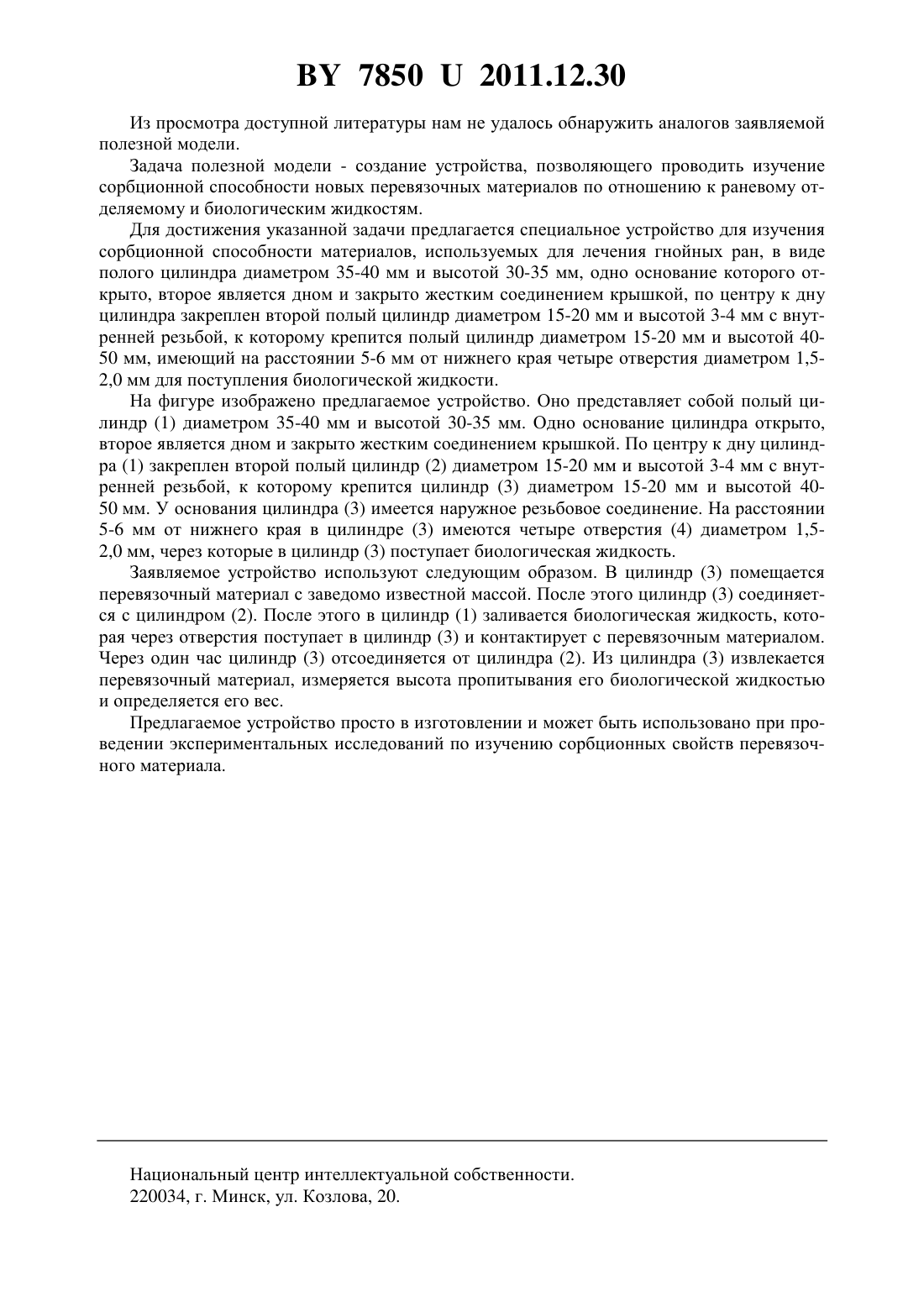

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗУЧЕНИЯ СОРБЦИОННОЙ СПОСОБНОСТИ МАТЕРИАЛОВ, ИСПОЛЬЗУЕМЫХ ДЛЯ ЛЕЧЕНИЯ ГНОЙНЫХ РАН(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Смотрин Сергей Михайлович Кузнецов Александр Геннадьевич Ославский Андрей Иванович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Устройство для изучения сорбционной способности материалов, используемых для лечения гнойных ран, содержащее полый цилиндр диаметром 35-40 мм и высотой 3035 мм, одно основание которого открыто, второе является дном и закрыто жестким соединением крышкой, по центру к дну цилиндра закреплен второй полый цилиндр диаметром 15-20 мм и высотой 3-4 мм с внутренней резьбой, к которому крепится полый цилиндр диаметром 15-20 мм и высотой 40-50 мм, имеющий на расстоянии 5-6 мм от нижнего края четыре отверстия диаметром 1,5-2,0 мм для поступления биологической жидкости. Полезная модель относится к области медицины, а именно к экспериментальной медицине, и может быть использована при изучении сорбционной способности материалов,используемых для лечения гнойных ран. Необходимость в создании устройства возникла в связи с появлением и разработкой новых перевязочных материалов и медицинских изделий из них для лечения гнойных ран. Изучение их сорбционной способности требует проведения специальных исследований. 78502011.12.30 Из просмотра доступной литературы нам не удалось обнаружить аналогов заявляемой полезной модели. Задача полезной модели - создание устройства, позволяющего проводить изучение сорбционной способности новых перевязочных материалов по отношению к раневому отделяемому и биологическим жидкостям. Для достижения указанной задачи предлагается специальное устройство для изучения сорбционной способности материалов, используемых для лечения гнойных ран, в виде полого цилиндра диаметром 35-40 мм и высотой 30-35 мм, одно основание которого открыто, второе является дном и закрыто жестким соединением крышкой, по центру к дну цилиндра закреплен второй полый цилиндр диаметром 15-20 мм и высотой 3-4 мм с внутренней резьбой, к которому крепится полый цилиндр диаметром 15-20 мм и высотой 4050 мм, имеющий на расстоянии 5-6 мм от нижнего края четыре отверстия диаметром 1,52,0 мм для поступления биологической жидкости. На фигуре изображено предлагаемое устройство. Оно представляет собой полый цилиндр (1) диаметром 35-40 мм и высотой 30-35 мм. Одно основание цилиндра открыто,второе является дном и закрыто жестким соединением крышкой. По центру к дну цилиндра (1) закреплен второй полый цилиндр (2) диаметром 15-20 мм и высотой 3-4 мм с внутренней резьбой, к которому крепится цилиндр (3) диаметром 15-20 мм и высотой 4050 мм. У основания цилиндра (3) имеется наружное резьбовое соединение. На расстоянии 5-6 мм от нижнего края в цилиндре (3) имеются четыре отверстия (4) диаметром 1,52,0 мм, через которые в цилиндр (3) поступает биологическая жидкость. Заявляемое устройство используют следующим образом. В цилиндр (3) помещается перевязочный материал с заведомо известной массой. После этого цилиндр (3) соединяется с цилиндром (2). После этого в цилиндр (1) заливается биологическая жидкость, которая через отверстия поступает в цилиндр (3) и контактирует с перевязочным материалом. Через один час цилиндр (3) отсоединяется от цилиндра (2). Из цилиндра (3) извлекается перевязочный материал, измеряется высота пропитывания его биологической жидкостью и определяется его вес. Предлагаемое устройство просто в изготовлении и может быть использовано при проведении экспериментальных исследований по изучению сорбционных свойств перевязочного материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
