Обкаточно-тормозной стенд
Номер патента: U 7730
Опубликовано: 30.10.2011
Авторы: Тимошенко Василий Яковлевич, Жданко Дмитрий Анатольевич, Новиков Анатолий Васильевич

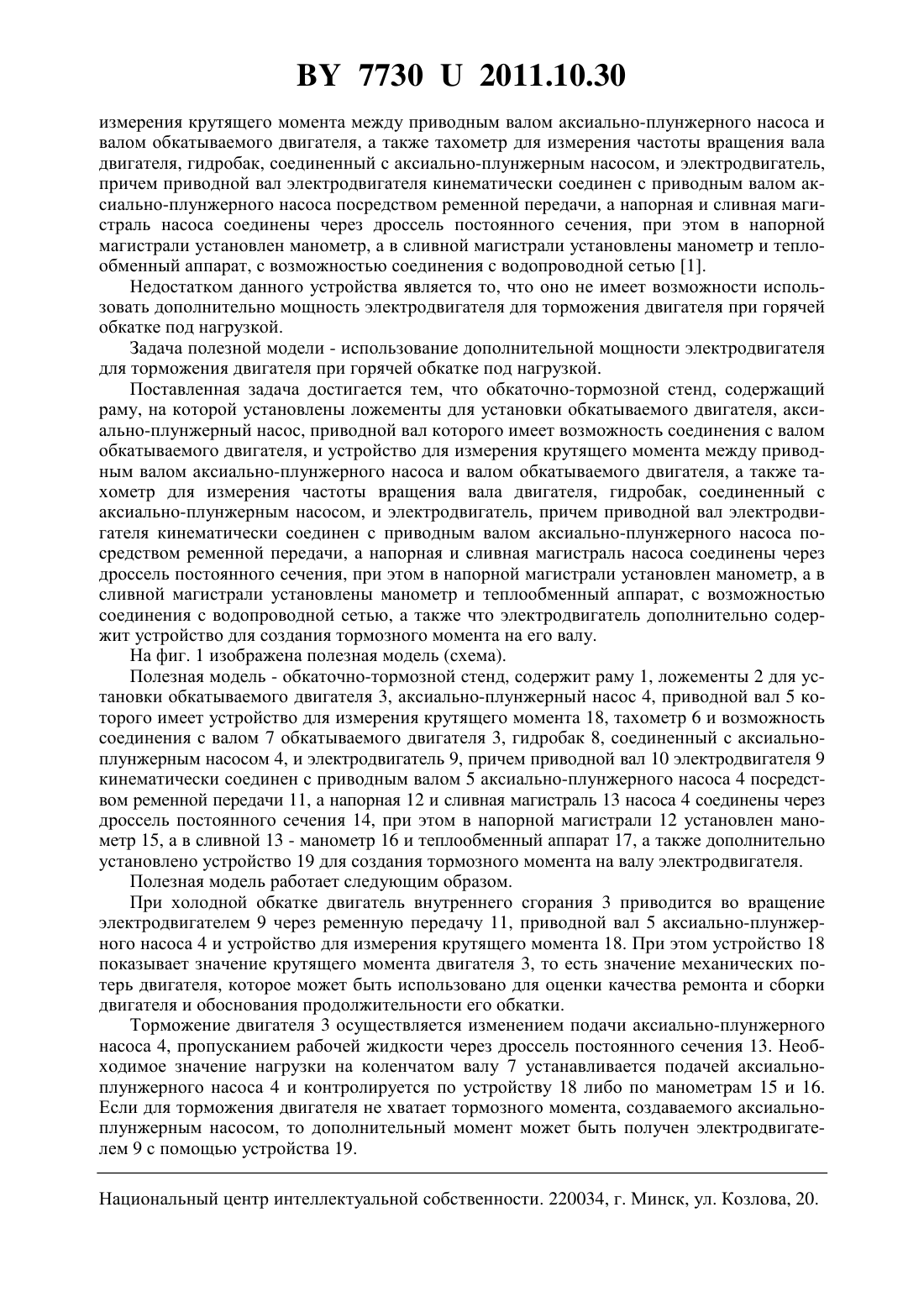

Текст
(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Жданко Дмитрий Анатольевич Тимошенко Василий Яковлевич Новиков Анатолий Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Обкаточно-тормозной стенд, содержащий раму, на которой установлены ложементы для установки обкатываемого двигателя, аксиально-плунжерный насос, приводной вал которого имеет возможность соединения с валом обкатываемого двигателя, и устройство для измерения крутящего момента между приводным валом аксиально-плунжерного насоса и валом обкатываемого двигателя, а также тахометр для измерения частоты вращения вала двигателя, гидробак, соединенный с аксиально-плунжерным насосом, и электродвигатель, причем приводной вал электродвигателя кинематически соединен с приводным валом аксиально-плунжерного насоса посредством ременной передачи, а напорная и сливная магистраль насоса соединены через дроссель постоянного сечения, при этом в напорной магистрали установлен манометр, а в сливной магистрали установлены манометр и теплообменный аппарат, с возможностью соединения с водопроводной сетью, отличающийся тем, что электродвигатель дополнительно содержит устройство для создания тормозного момента на его валу.(56) 1. Патентна полезную модель 6970, МПК 01 15/00. Обкаточно-тормозной стенд / БГАТУ, Д.А.Жданко, В.Я.Тимошенко. - Заявл. 05.15.2010,20100460. Полезная модель относится к устройствам для обкатки и испытаний двигателей внутреннего сгорания (ДВС). Известен тормозной стенд, содержащий раму, на которой установлены ложементы для установки обкатываемого двигателя, аксиально-плунжерный насос, приводной вал которого имеет возможность соединения с валом обкатываемого двигателя, и устройство для 77302011.10.30 измерения крутящего момента между приводным валом аксиально-плунжерного насоса и валом обкатываемого двигателя, а также тахометр для измерения частоты вращения вала двигателя, гидробак, соединенный с аксиально-плунжерным насосом, и электродвигатель,причем приводной вал электродвигателя кинематически соединен с приводным валом аксиально-плунжерного насоса посредством ременной передачи, а напорная и сливная магистраль насоса соединены через дроссель постоянного сечения, при этом в напорной магистрали установлен манометр, а в сливной магистрали установлены манометр и теплообменный аппарат, с возможностью соединения с водопроводной сетью 1. Недостатком данного устройства является то, что оно не имеет возможности использовать дополнительно мощность электродвигателя для торможения двигателя при горячей обкатке под нагрузкой. Задача полезной модели - использование дополнительной мощности электродвигателя для торможения двигателя при горячей обкатке под нагрузкой. Поставленная задача достигается тем, что обкаточно-тормозной стенд, содержащий раму, на которой установлены ложементы для установки обкатываемого двигателя, аксиально-плунжерный насос, приводной вал которого имеет возможность соединения с валом обкатываемого двигателя, и устройство для измерения крутящего момента между приводным валом аксиально-плунжерного насоса и валом обкатываемого двигателя, а также тахометр для измерения частоты вращения вала двигателя, гидробак, соединенный с аксиально-плунжерным насосом, и электродвигатель, причем приводной вал электродвигателя кинематически соединен с приводным валом аксиально-плунжерного насоса посредством ременной передачи, а напорная и сливная магистраль насоса соединены через дроссель постоянного сечения, при этом в напорной магистрали установлен манометр, а в сливной магистрали установлены манометр и теплообменный аппарат, с возможностью соединения с водопроводной сетью, а также что электродвигатель дополнительно содержит устройство для создания тормозного момента на его валу. На фиг. 1 изображена полезная модель (схема). Полезная модель - обкаточно-тормозной стенд, содержит раму 1, ложементы 2 для установки обкатываемого двигателя 3, аксиально-плунжерный насос 4, приводной вал 5 которого имеет устройство для измерения крутящего момента 18, тахометр 6 и возможность соединения с валом 7 обкатываемого двигателя 3, гидробак 8, соединенный с аксиальноплунжерным насосом 4, и электродвигатель 9, причем приводной вал 10 электродвигателя 9 кинематически соединен с приводным валом 5 аксиально-плунжерного насоса 4 посредством ременной передачи 11, а напорная 12 и сливная магистраль 13 насоса 4 соединены через дроссель постоянного сечения 14, при этом в напорной магистрали 12 установлен манометр 15, а в сливной 13 - манометр 16 и теплообменный аппарат 17, а также дополнительно установлено устройство 19 для создания тормозного момента на валу электродвигателя. Полезная модель работает следующим образом. При холодной обкатке двигатель внутреннего сгорания 3 приводится во вращение электродвигателем 9 через ременную передачу 11, приводной вал 5 аксиально-плунжерного насоса 4 и устройство для измерения крутящего момента 18. При этом устройство 18 показывает значение крутящего момента двигателя 3, то есть значение механических потерь двигателя, которое может быть использовано для оценки качества ремонта и сборки двигателя и обоснования продолжительности его обкатки. Торможение двигателя 3 осуществляется изменением подачи аксиально-плунжерного насоса 4, пропусканием рабочей жидкости через дроссель постоянного сечения 13. Необходимое значение нагрузки на коленчатом валу 7 устанавливается подачей аксиальноплунжерного насоса 4 и контролируется по устройству 18 либо по манометрам 15 и 16. Если для торможения двигателя не хватает тормозного момента, создаваемого аксиальноплунжерным насосом, то дополнительный момент может быть получен электродвигателем 9 с помощью устройства 19. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
МПК / Метки
МПК: G01M 15/00
Метки: стенд, обкаточно-тормозной
