Устройство для очистки воздуха

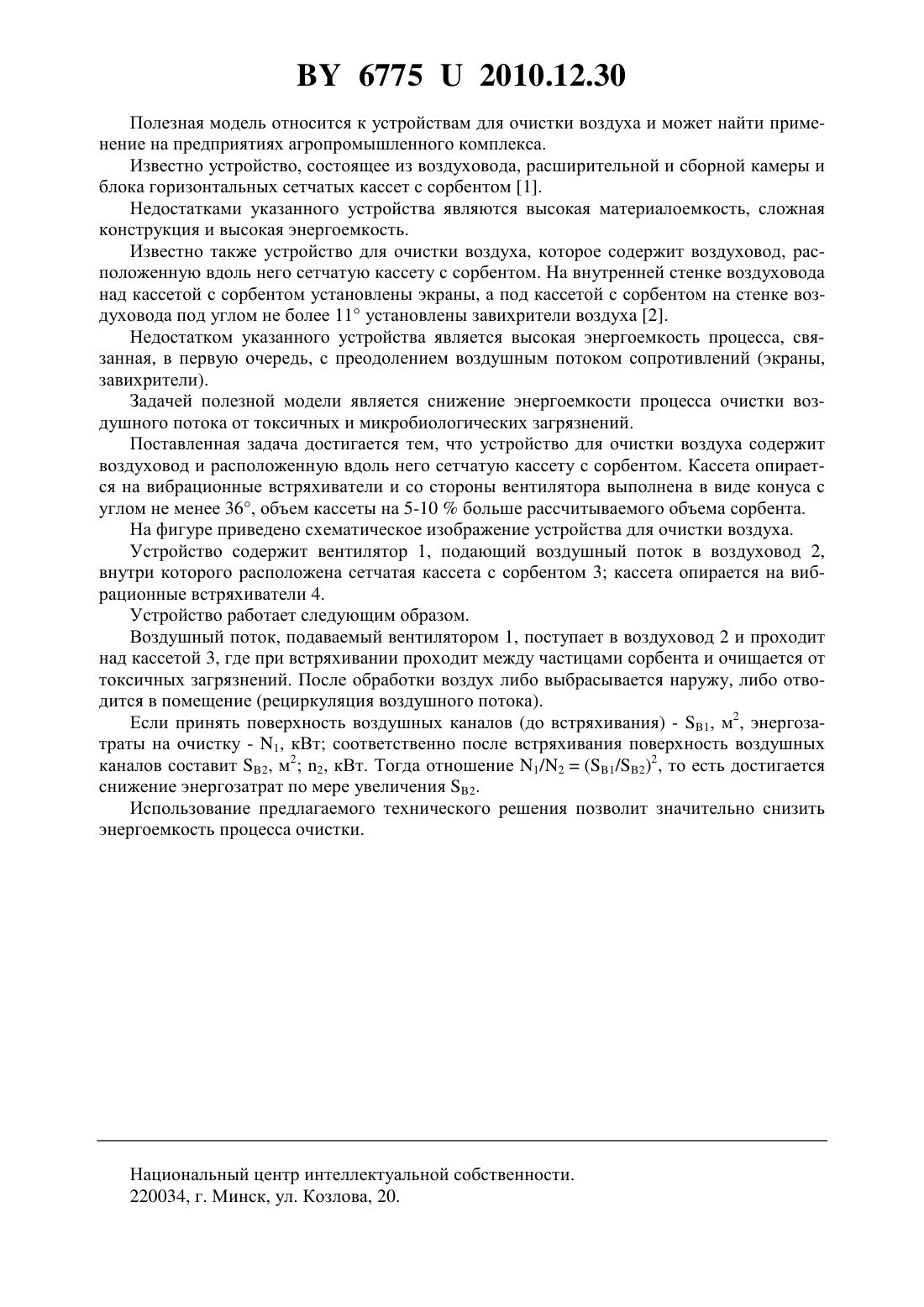

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Николаенков Александр Иванович Вербицкий Владимир Федорович Ветров Владимир Степанович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для очистки воздуха, содержащее воздуховод, сетчатую кассету с сорбентом, отличающееся тем, что сетчатая кассета опирается на вибрационные встряхиватели и со стороны вентилятора выполнена в виде конуса с углом не менее 36 с объемом на 5-10 большим рассчитываемого объема сорбента.(56) 1. Расчет оборудования для воздухообменных процессов Методические указания. БГАТУ. - Минск, 2000. - С. 17. 2. Патент РБ 1291, МПК В 03 С 3/00. 67752010.12.30 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство, состоящее из воздуховода, расширительной и сборной камеры и блока горизонтальных сетчатых кассет с сорбентом 1. Недостатками указанного устройства являются высокая материалоемкость, сложная конструкция и высокая энергоемкость. Известно также устройство для очистки воздуха, которое содержит воздуховод, расположенную вдоль него сетчатую кассету с сорбентом. На внутренней стенке воздуховода над кассетой с сорбентом установлены экраны, а под кассетой с сорбентом на стенке воздуховода под углом не более 11 установлены завихрители воздуха 2. Недостатком указанного устройства является высокая энергоемкость процесса, связанная, в первую очередь, с преодолением воздушным потоком сопротивлений (экраны,завихрители). Задачей полезной модели является снижение энергоемкости процесса очистки воздушного потока от токсичных и микробиологических загрязнений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод и расположенную вдоль него сетчатую кассету с сорбентом. Кассета опирается на вибрационные встряхиватели и со стороны вентилятора выполнена в виде конуса с углом не менее 36, объем кассеты на 5-10 больше рассчитываемого объема сорбента. На фигуре приведено схематическое изображение устройства для очистки воздуха. Устройство содержит вентилятор 1, подающий воздушный поток в воздуховод 2,внутри которого расположена сетчатая кассета с сорбентом 3 кассета опирается на вибрационные встряхиватели 4. Устройство работает следующим образом. Воздушный поток, подаваемый вентилятором 1, поступает в воздуховод 2 и проходит над кассетой 3, где при встряхивании проходит между частицами сорбента и очищается от токсичных загрязнений. После обработки воздух либо выбрасывается наружу, либо отводится в помещение (рециркуляция воздушного потока). Если принять поверхность воздушных каналов (до встряхивания) - 1, м 2, энергозатраты на очистку - 1, кВт соответственно после встряхивания поверхность воздушных каналов составит 2, м 2 2, кВт. Тогда отношение 1/2(1/2)2, то есть достигается снижение энергозатрат по мере увеличения 2. Использование предлагаемого технического решения позволит значительно снизить энергоемкость процесса очистки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
