Борона активная

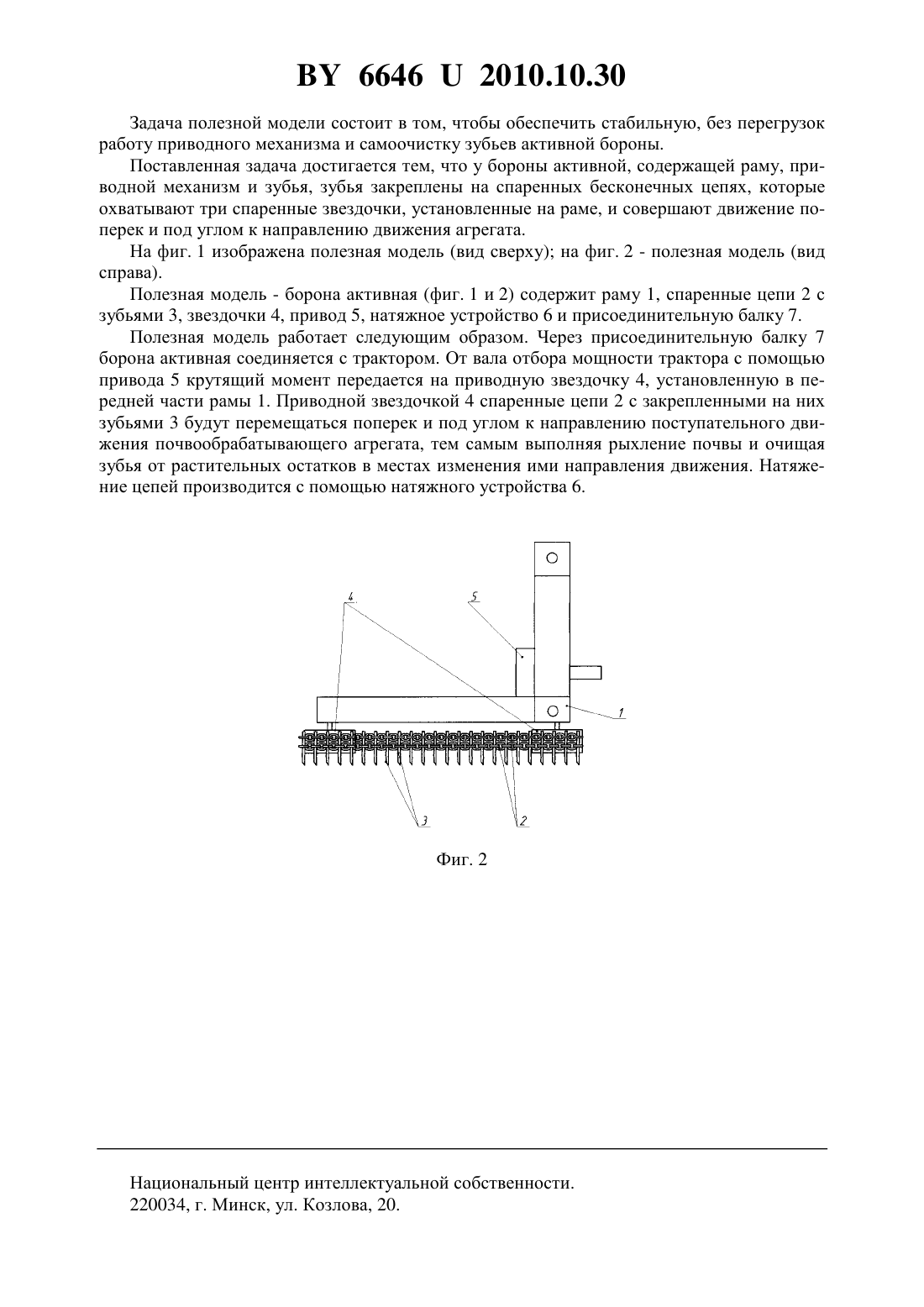

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Жданко Дмитрий Анатольевич Новиков Анатолий Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Борона активная, состоящая из рамы, приводного механизма и зубьев, отличающаяся тем, что зубья закреплены на спаренных бесконечных цепях, которые охватывают три спаренные звездочки, установленные на раме, где зубья с цепями совершают движение поперек и под углом к направлению движения агрегата. Полезная модель относится к сельскохозяйственной технике, в частности к орудиям для обработки почвы. Известна активная виброборона, содержащая два ряда зубьев, каждый из которых с помощью активного привода совершает возвратно-поступательное движение поперек направления движения почвообрабатывающего агрегата 1. Недостатком данного устройства является то, что в мертвых точках приводной механизм имеет перегрузки, что зачастую вызывает выход из строя его деталей, а также забивание зубьев растительными остатками, требующее остановки агрегата для их очистки. 66462010.10.30 Задача полезной модели состоит в том, чтобы обеспечить стабильную, без перегрузок работу приводного механизма и самоочистку зубьев активной бороны. Поставленная задача достигается тем, что у бороны активной, содержащей раму, приводной механизм и зубья, зубья закреплены на спаренных бесконечных цепях, которые охватывают три спаренные звездочки, установленные на раме, и совершают движение поперек и под углом к направлению движения агрегата. На фиг. 1 изображена полезная модель (вид сверху) на фиг. 2 - полезная модель (вид справа). Полезная модель - борона активная (фиг. 1 и 2) содержит раму 1, спаренные цепи 2 с зубьями 3, звездочки 4, привод 5, натяжное устройство 6 и присоединительную балку 7. Полезная модель работает следующим образом. Через присоединительную балку 7 борона активная соединяется с трактором. От вала отбора мощности трактора с помощью привода 5 крутящий момент передается на приводную звездочку 4, установленную в передней части рамы 1. Приводной звездочкой 4 спаренные цепи 2 с закрепленными на них зубьями 3 будут перемещаться поперек и под углом к направлению поступательного движения почвообрабатывающего агрегата, тем самым выполняя рыхление почвы и очищая зубья от растительных остатков в местах изменения ими направления движения. Натяжение цепей производится с помощью натяжного устройства 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
