Композиционный фильтр-сепаратор

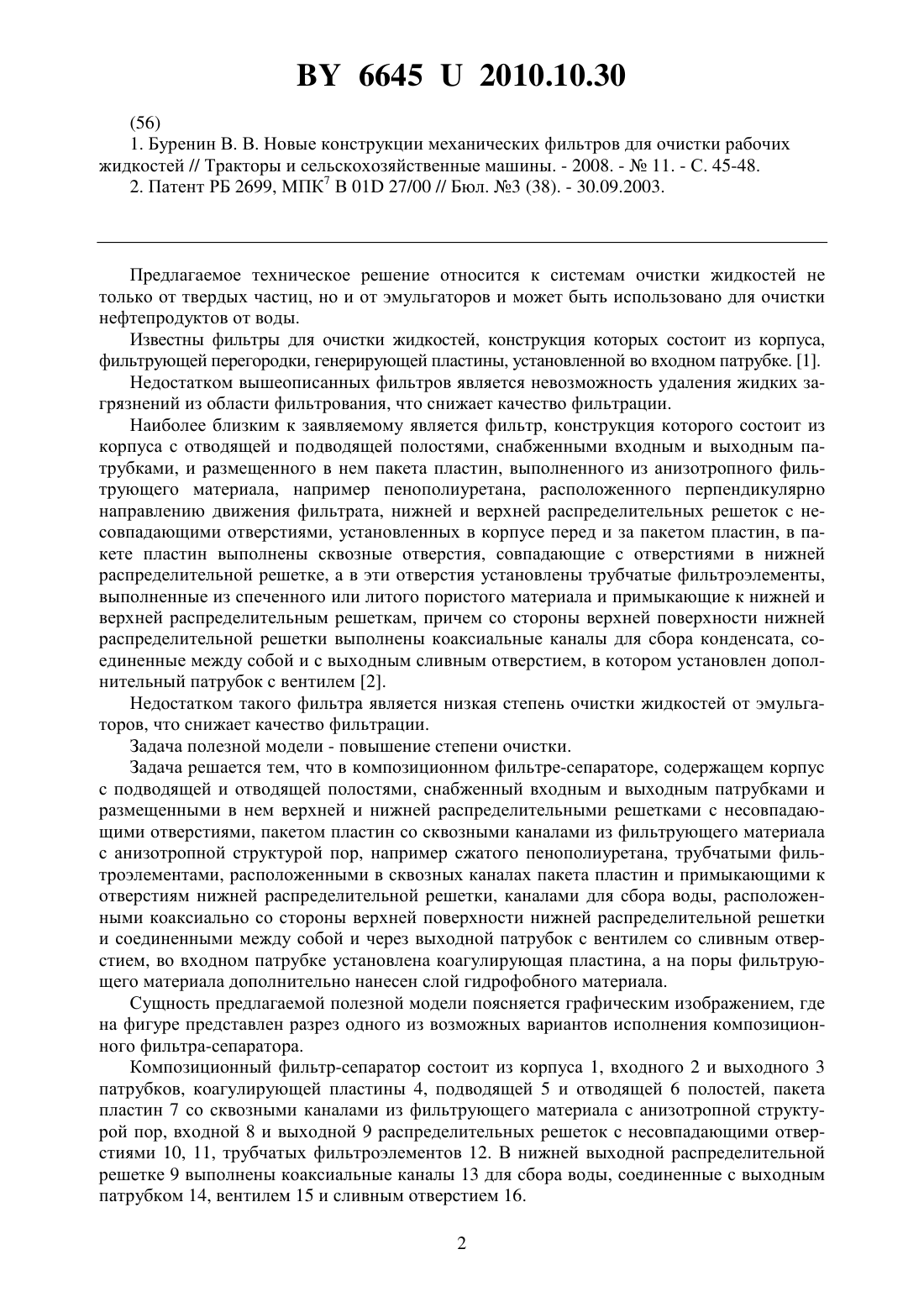

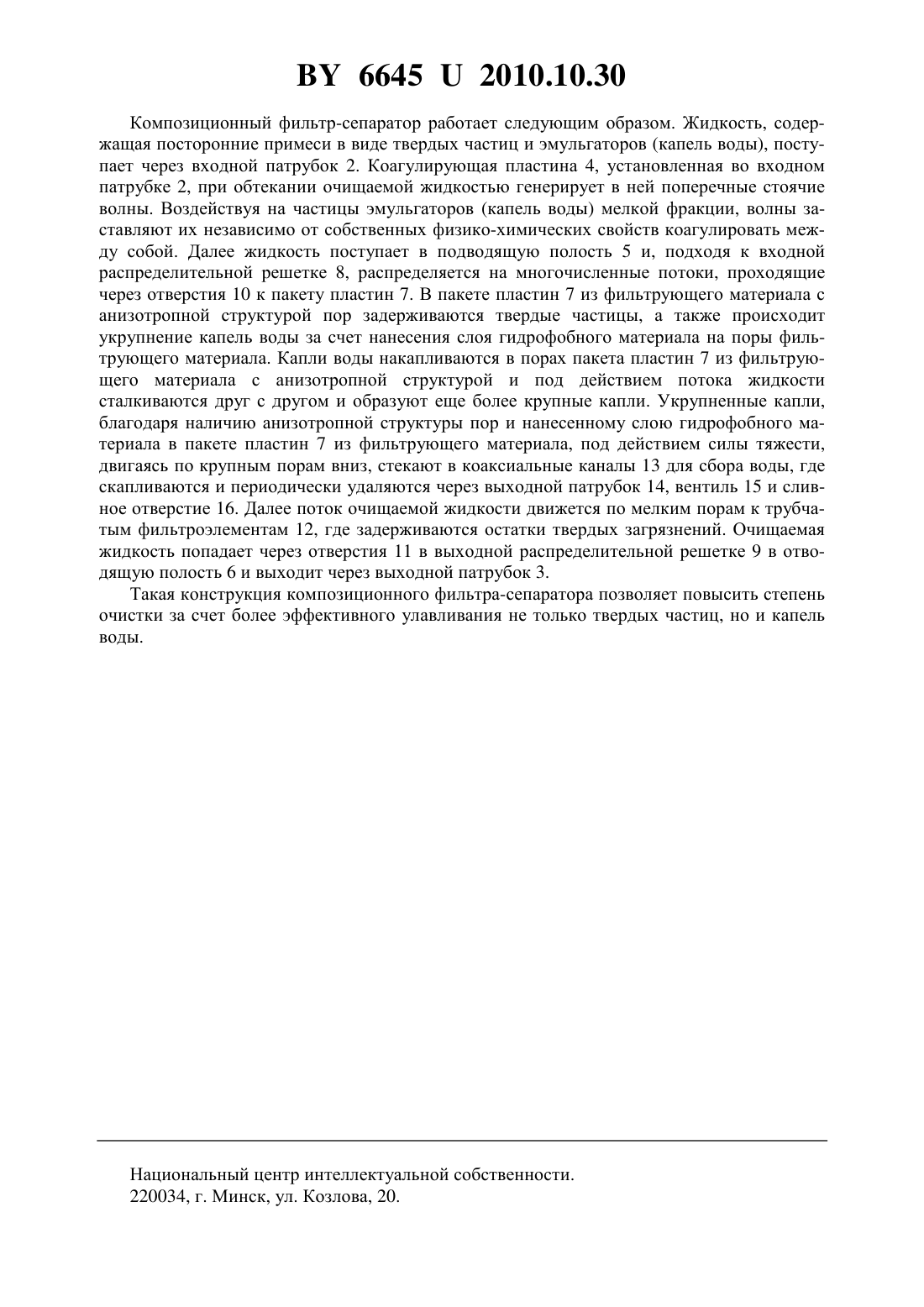

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Капцевич Вячеслав Михайлович Лисай Николай Константинович Кривальцевич Дмитрий Иосифович Корнеева Валерия Константиновна Чугаев Павел Сергеевич Петрикевич Михаил Евгеньевич Закревский Игорь Владимирович Вольский Владимир Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Композиционный фильтр-сепаратор, содержащий корпус с подводящей и отводящей полостями, снабженный входным и выходным патрубками и размещенными в нем верхней и нижней распределительными решетками с несовпадающими отверстиями, пакетом пластин со сквозными каналами из фильтрующего материала с анизотропной структурой пор, например сжатого пенополиуретана, трубчатыми фильтроэлементами, расположенными в сквозных каналах пакета пластин и примыкающими к отверстиям нижней распределительной решетки, каналами для сбора воды, расположенными коаксиально со стороны верхней поверхности нижней распределительной решетки и соединенными между собой и через выходной патрубок с вентилем со сливным отверстием, отличающийся тем, что во входном патрубке установлена коагулирующая пластина, а на поры фильтрующего материала дополнительно нанесен слой гидрофобного материала.(56) 1. Буренин В. В. Новые конструкции механических фильтров для очистки рабочих жидкостей // Тракторы и сельскохозяйственные машины. - 2008. -11. - С. 45-48. 2. Патент РБ 2699, МПК 7 В 01 27/00 // Бюл. 3 (38). - 30.09.2003. Предлагаемое техническое решение относится к системам очистки жидкостей не только от твердых частиц, но и от эмульгаторов и может быть использовано для очистки нефтепродуктов от воды. Известны фильтры для очистки жидкостей, конструкция которых состоит из корпуса,фильтрующей перегородки, генерирующей пластины, установленной во входном патрубке. 1. Недостатком вышеописанных фильтров является невозможность удаления жидких загрязнений из области фильтрования, что снижает качество фильтрации. Наиболее близким к заявляемому является фильтр, конструкция которого состоит из корпуса с отводящей и подводящей полостями, снабженными входным и выходным патрубками, и размещенного в нем пакета пластин, выполненного из анизотропного фильтрующего материала, например пенополиуретана, расположенного перпендикулярно направлению движения фильтрата, нижней и верхней распределительных решеток с несовпадающими отверстиями, установленных в корпусе перед и за пакетом пластин, в пакете пластин выполнены сквозные отверстия, совпадающие с отверстиями в нижней распределительной решетке, а в эти отверстия установлены трубчатые фильтроэлементы,выполненные из спеченного или литого пористого материала и примыкающие к нижней и верхней распределительным решеткам, причем со стороны верхней поверхности нижней распределительной решетки выполнены коаксиальные каналы для сбора конденсата, соединенные между собой и с выходным сливным отверстием, в котором установлен дополнительный патрубок с вентилем 2. Недостатком такого фильтра является низкая степень очистки жидкостей от эмульгаторов, что снижает качество фильтрации. Задача полезной модели - повышение степени очистки. Задача решается тем, что в композиционном фильтре-сепараторе, содержащем корпус с подводящей и отводящей полостями, снабженный входным и выходным патрубками и размещенными в нем верхней и нижней распределительными решетками с несовпадающими отверстиями, пакетом пластин со сквозными каналами из фильтрующего материала с анизотропной структурой пор, например сжатого пенополиуретана, трубчатыми фильтроэлементами, расположенными в сквозных каналах пакета пластин и примыкающими к отверстиям нижней распределительной решетки, каналами для сбора воды, расположенными коаксиально со стороны верхней поверхности нижней распределительной решетки и соединенными между собой и через выходной патрубок с вентилем со сливным отверстием, во входном патрубке установлена коагулирующая пластина, а на поры фильтрующего материала дополнительно нанесен слой гидрофобного материала. Сущность предлагаемой полезной модели поясняется графическим изображением, где на фигуре представлен разрез одного из возможных вариантов исполнения композиционного фильтра-сепаратора. Композиционный фильтр-сепаратор состоит из корпуса 1, входного 2 и выходного 3 патрубков, коагулирующей пластины 4, подводящей 5 и отводящей 6 полостей, пакета пластин 7 со сквозными каналами из фильтрующего материала с анизотропной структурой пор, входной 8 и выходной 9 распределительных решеток с несовпадающими отверстиями 10, 11, трубчатых фильтроэлементов 12. В нижней выходной распределительной решетке 9 выполнены коаксиальные каналы 13 для сбора воды, соединенные с выходным патрубком 14, вентилем 15 и сливным отверстием 16. 2 66452010.10.30 Композиционный фильтр-сепаратор работает следующим образом. Жидкость, содержащая посторонние примеси в виде твердых частиц и эмульгаторов (капель воды), поступает через входной патрубок 2. Коагулирующая пластина 4, установленная во входном патрубке 2, при обтекании очищаемой жидкостью генерирует в ней поперечные стоячие волны. Воздействуя на частицы эмульгаторов (капель воды) мелкой фракции, волны заставляют их независимо от собственных физико-химических свойств коагулировать между собой. Далее жидкость поступает в подводящую полость 5 и, подходя к входной распределительной решетке 8, распределяется на многочисленные потоки, проходящие через отверстия 10 к пакету пластин 7. В пакете пластин 7 из фильтрующего материала с анизотропной структурой пор задерживаются твердые частицы, а также происходит укрупнение капель воды за счет нанесения слоя гидрофобного материала на поры фильтрующего материала. Капли воды накапливаются в порах пакета пластин 7 из фильтрующего материала с анизотропной структурой и под действием потока жидкости сталкиваются друг с другом и образуют еще более крупные капли. Укрупненные капли,благодаря наличию анизотропной структуры пор и нанесенному слою гидрофобного материала в пакете пластин 7 из фильтрующего материала, под действием силы тяжести,двигаясь по крупным порам вниз, стекают в коаксиальные каналы 13 для сбора воды, где скапливаются и периодически удаляются через выходной патрубок 14, вентиль 15 и сливное отверстие 16. Далее поток очищаемой жидкости движется по мелким порам к трубчатым фильтроэлементам 12, где задерживаются остатки твердых загрязнений. Очищаемая жидкость попадает через отверстия 11 в выходной распределительной решетке 9 в отводящую полость 6 и выходит через выходной патрубок 3. Такая конструкция композиционного фильтра-сепаратора позволяет повысить степень очистки за счет более эффективного улавливания не только твердых частиц, но и капель воды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
