Быстросъемная накидная гайка для размельчителя

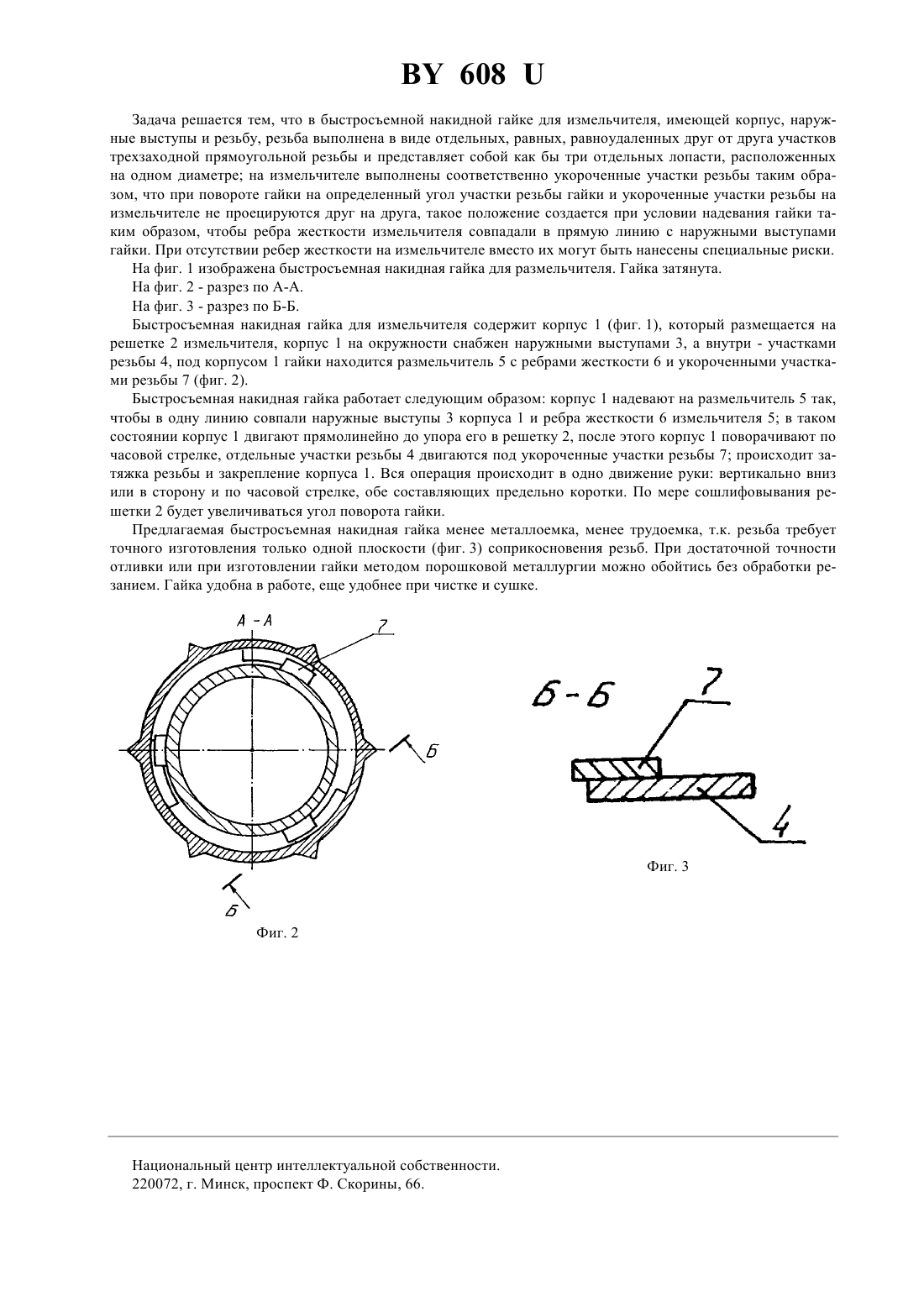

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БЫСТРОСЪЕМНАЯ НАКИДНАЯ ГАЙКА ДЛЯ РАЗМЕЛЬЧИТЕЛЯ(57) Быстросъемная накидная гайка для размельчителя, содержащая корпус, резьбу и наружные выступы, отличающаяся тем, что резьба на гайке выполнена в виде равных, отдельных, равноудаленных друг от друга участков трехзаходной, прямоугольной резьбы на размельчителе выполнены соответственно подобные укороченные участки таким образом, что при совпадении ребер жесткости измельчителя с наружными выступами гайки в прямую линию участки резьбы гайки и измельчителя не проецируются друг на друга. Предлагаемая полезная модель Быстросъемная накидная гайка для размельчителя относится к оборудованию для разделения и измельчения материалов. Известно Устройство для измельчения материалов 1. В устройстве работает обычная накидная гайка с метрической резьбой. Известно Устройство для измельчения продуктов 2, в котором накидная гайка для снятия решетки или ее крепления должна отвинчиваться на всю длину существующей резьбы. Задача, решаемая полезной моделью, - создание простейшей гайки, которая крепится надеванием на корпус измельчителя и последующим поворотом на угол 60-120. 608 Задача решается тем, что в быстросъемной накидной гайке для измельчителя, имеющей корпус, наружные выступы и резьбу, резьба выполнена в виде отдельных, равных, равноудаленных друг от друга участков трехзаходной прямоугольной резьбы и представляет собой как бы три отдельных лопасти, расположенных на одном диаметре на измельчителе выполнены соответственно укороченные участки резьбы таким образом, что при повороте гайки на определенный угол участки резьбы гайки и укороченные участки резьбы на измельчителе не проецируются друг на друга, такое положение создается при условии надевания гайки таким образом, чтобы ребра жесткости измельчителя совпадали в прямую линию с наружными выступами гайки. При отсутствии ребер жесткости на измельчителе вместо их могут быть нанесены специальные риски. На фиг. 1 изображена быстросъемная накидная гайка для размельчителя. Гайка затянута. На фиг. 2 - разрез по А-А. На фиг. 3 - разрез по Б-Б. Быстросъемная накидная гайка для измельчителя содержит корпус 1 (фиг. 1), который размещается на решетке 2 измельчителя, корпус 1 на окружности снабжен наружными выступами 3, а внутри - участками резьбы 4, под корпусом 1 гайки находится размельчитель 5 с ребрами жесткости 6 и укороченными участками резьбы 7 (фиг. 2). Быстросъемная накидная гайка работает следующим образом корпус 1 надевают на размельчитель 5 так,чтобы в одну линию совпали наружные выступы 3 корпуса 1 и ребра жесткости 6 измельчителя 5 в таком состоянии корпус 1 двигают прямолинейно до упора его в решетку 2, после этого корпус 1 поворачивают по часовой стрелке, отдельные участки резьбы 4 двигаются под укороченные участки резьбы 7 происходит затяжка резьбы и закрепление корпуса 1. Вся операция происходит в одно движение руки вертикально вниз или в сторону и по часовой стрелке, обе составляющих предельно коротки. По мере сошлифовывания решетки 2 будет увеличиваться угол поворота гайки. Предлагаемая быстросъемная накидная гайка менее металлоемка, менее трудоемка, т.к. резьба требует точного изготовления только одной плоскости (фиг. 3) соприкосновения резьб. При достаточной точности отливки или при изготовлении гайки методом порошковой металлургии можно обойтись без обработки резанием. Гайка удобна в работе, еще удобнее при чистке и сушке. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
