Система охлаждения плазматрона

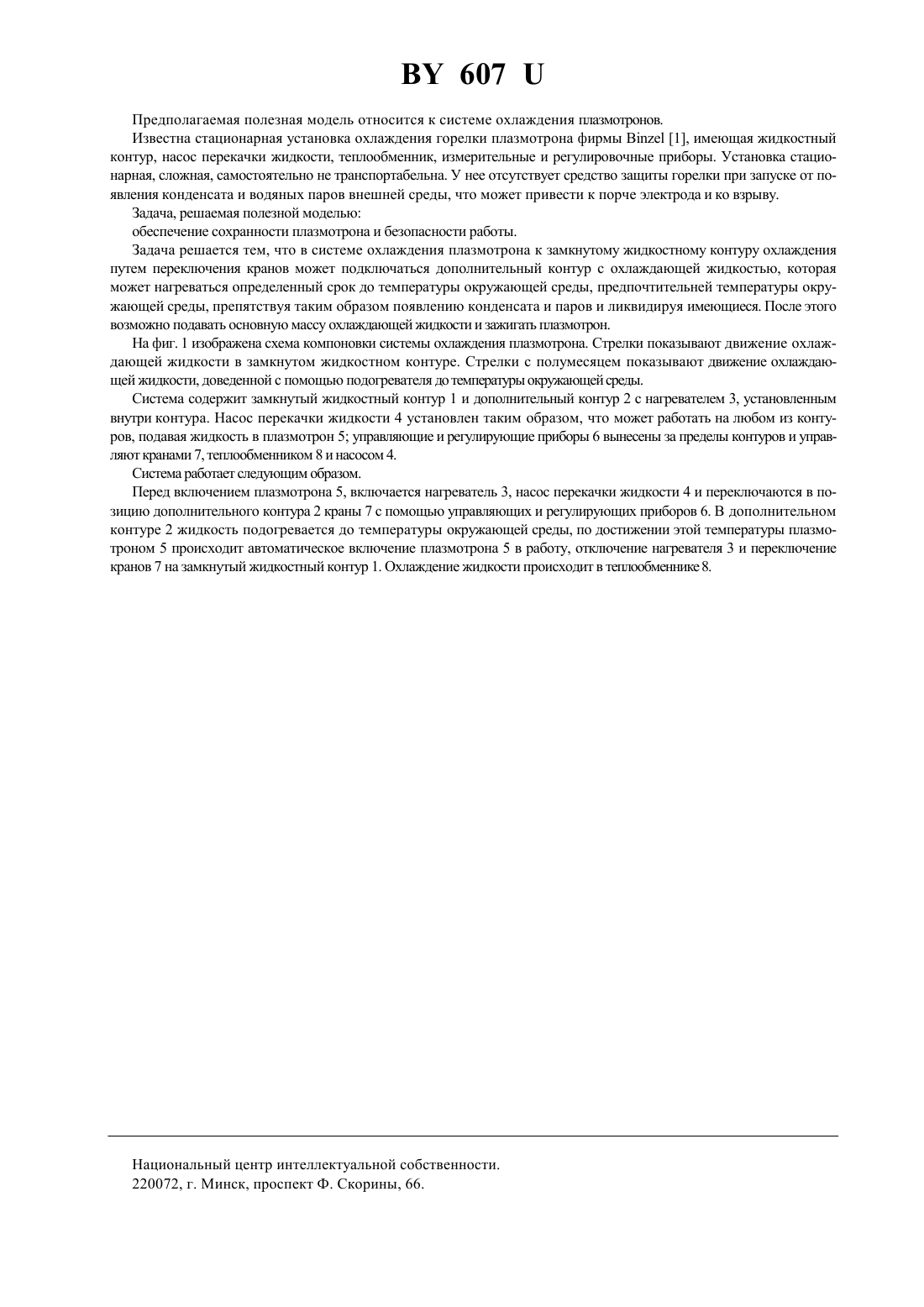

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) Система охлаждения плазмотрона, содержащая замкнутый жидкостный контур с насосом перекачки жидкости,теплообменником и управляющими и регулирующими приборами, отличающаяся тем, что снабжена дополнительным контуром с охлаждающей жидкостью и нагревателем с возможностью включения нагревателя на фиксированный период и получения температуры жидкости, равной температуре окружающей среды, а также кранами объединения обоих контуров.(56) 1. Германия. Рекламный проспект фирмы . Охлаждающий теплообменный аппарат (система охлаждения плазмотрона). 607 Предполагаемая полезная модель относится к системе охлаждения плазмотронов. Известна стационарная установка охлаждения горелки плазмотрона фирмы 1, имеющая жидкостный контур, насос перекачки жидкости, теплообменник, измерительные и регулировочные приборы. Установка стационарная, сложная, самостоятельно не транспортабельна. У нее отсутствует средство защиты горелки при запуске от появления конденсата и водяных паров внешней среды, что может привести к порче электрода и ко взрыву. Задача, решаемая полезной моделью обеспечение сохранности плазмотрона и безопасности работы. Задача решается тем, что в системе охлаждения плазмотрона к замкнутому жидкостному контуру охлаждения путем переключения кранов может подключаться дополнительный контур с охлаждающей жидкостью, которая может нагреваться определенный срок до температуры окружающей среды, предпочтительней температуры окружающей среды, препятствуя таким образом появлению конденсата и паров и ликвидируя имеющиеся. После этого возможно подавать основную массу охлаждающей жидкости и зажигать плазмотрон. На фиг. 1 изображена схема компоновки системы охлаждения плазмотрона. Стрелки показывают движение охлаждающей жидкости в замкнутом жидкостном контуре. Стрелки с полумесяцем показывают движение охлаждающей жидкости, доведенной с помощью подогревателя до температуры окружающей среды. Система содержит замкнутый жидкостный контур 1 и дополнительный контур 2 с нагревателем 3, установленным внутри контура. Насос перекачки жидкости 4 установлен таким образом, что может работать на любом из контуров, подавая жидкость в плазмотрон 5 управляющие и регулирующие приборы 6 вынесены за пределы контуров и управляют кранами 7, теплообменником 8 и насосом 4. Система работает следующим образом. Перед включением плазмотрона 5, включается нагреватель 3, насос перекачки жидкости 4 и переключаются в позицию дополнительного контура 2 краны 7 с помощью управляющих и регулирующих приборов 6. В дополнительном контуре 2 жидкость подогревается до температуры окружающей среды, по достижении этой температуры плазмотроном 5 происходит автоматическое включение плазмотрона 5 в работу, отключение нагревателя 3 и переключение кранов 7 на замкнутый жидкостный контур 1. Охлаждение жидкости происходит в теплообменнике 8. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
