Гидрометатель

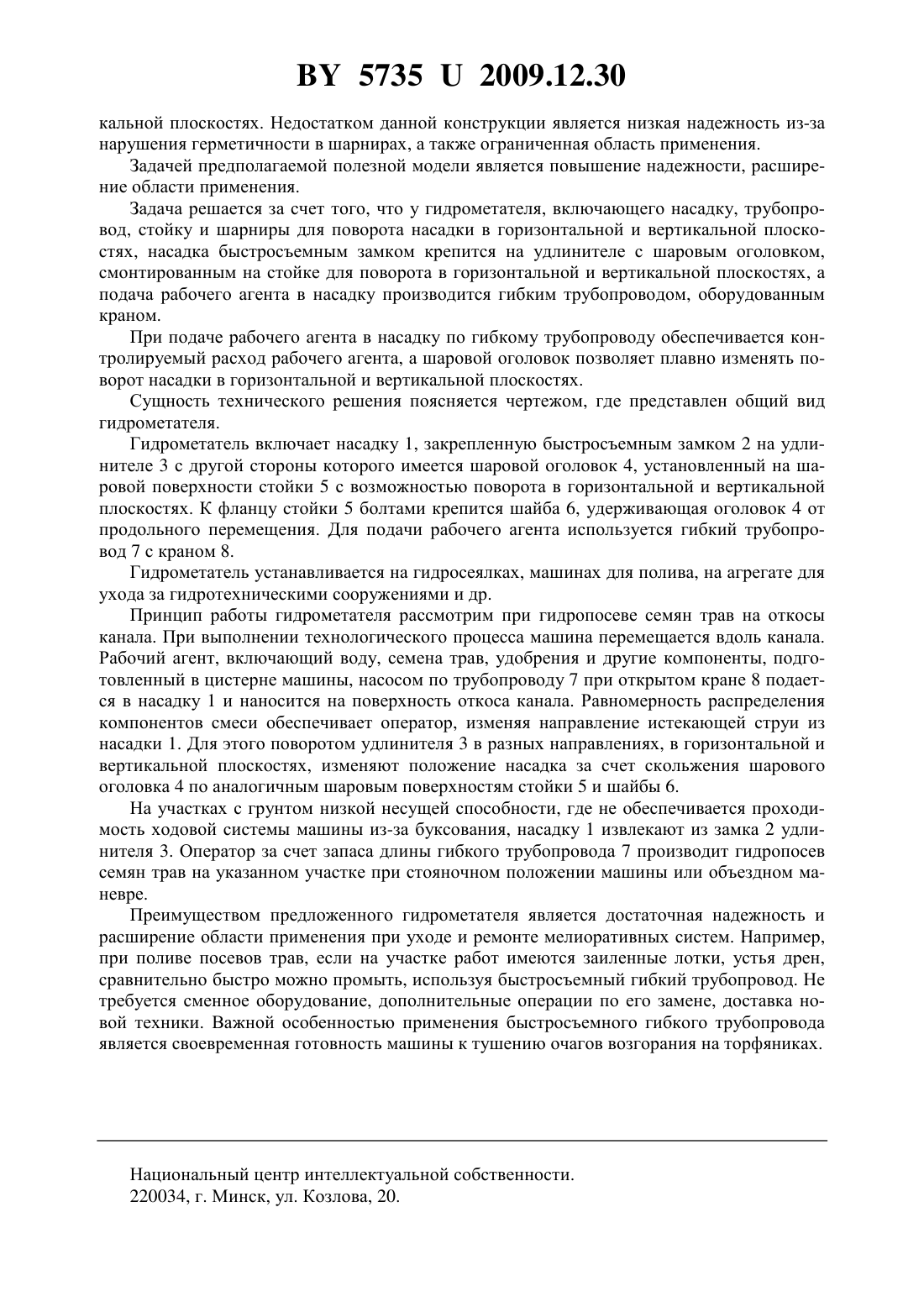

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Райкевич Николай Григорьевич Кондратьев Виктор Николаевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Гидрометатель, включающий насадку, трубопровод, стойку и шарниры для поворота насадки в горизонтальной и вертикальной плоскостях, отличающийся тем, что насадка быстросъемным замком крепится на удлинителе с шаровым оголовком, смонтированным на стойке для поворота в горизонтальной и вертикальной плоскостях и оснащена гибким трубопроводом с краном.(56) 1. Скотников В.А. и др. Защита откосов мелиоративных каналов и дамб от водной и ветровой эрозии. - Минск Ураджай, 1984. - С. 91-92. Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к устройствам для гидропосева семян трав, обмыва сооружений,очистки устьев дрен и других гидродинамических работ. Наиболее близким по технологии применения является гидрометатель, включающий насадку, трубопровод, стойку и шарниры для поворота насадки в горизонтальной и верти 57352009.12.30 кальной плоскостях. Недостатком данной конструкции является низкая надежность из-за нарушения герметичности в шарнирах, а также ограниченная область применения. Задачей предполагаемой полезной модели является повышение надежности, расширение области применения. Задача решается за счет того, что у гидрометателя, включающего насадку, трубопровод, стойку и шарниры для поворота насадки в горизонтальной и вертикальной плоскостях, насадка быстросъемным замком крепится на удлинителе с шаровым оголовком,смонтированным на стойке для поворота в горизонтальной и вертикальной плоскостях, а подача рабочего агента в насадку производится гибким трубопроводом, оборудованным краном. При подаче рабочего агента в насадку по гибкому трубопроводу обеспечивается контролируемый расход рабочего агента, а шаровой оголовок позволяет плавно изменять поворот насадки в горизонтальной и вертикальной плоскостях. Сущность технического решения поясняется чертежом, где представлен общий вид гидрометателя. Гидрометатель включает насадку 1, закрепленную быстросъемным замком 2 на удлинителе 3 с другой стороны которого имеется шаровой оголовок 4, установленный на шаровой поверхности стойки 5 с возможностью поворота в горизонтальной и вертикальной плоскостях. К фланцу стойки 5 болтами крепится шайба 6, удерживающая оголовок 4 от продольного перемещения. Для подачи рабочего агента используется гибкий трубопровод 7 с краном 8. Гидрометатель устанавливается на гидросеялках, машинах для полива, на агрегате для ухода за гидротехническими сооружениями и др. Принцип работы гидрометателя рассмотрим при гидропосеве семян трав на откосы канала. При выполнении технологического процесса машина перемещается вдоль канала. Рабочий агент, включающий воду, семена трав, удобрения и другие компоненты, подготовленный в цистерне машины, насосом по трубопроводу 7 при открытом кране 8 подается в насадку 1 и наносится на поверхность откоса канала. Равномерность распределения компонентов смеси обеспечивает оператор, изменяя направление истекающей струи из насадки 1. Для этого поворотом удлинителя 3 в разных направлениях, в горизонтальной и вертикальной плоскостях, изменяют положение насадка за счет скольжения шарового оголовка 4 по аналогичным шаровым поверхностям стойки 5 и шайбы 6. На участках с грунтом низкой несущей способности, где не обеспечивается проходимость ходовой системы машины из-за буксования, насадку 1 извлекают из замка 2 удлинителя 3. Оператор за счет запаса длины гибкого трубопровода 7 производит гидропосев семян трав на указанном участке при стояночном положении машины или объездном маневре. Преимуществом предложенного гидрометателя является достаточная надежность и расширение области применения при уходе и ремонте мелиоративных систем. Например,при поливе посевов трав, если на участке работ имеются заиленные лотки, устья дрен,сравнительно быстро можно промыть, используя быстросъемный гибкий трубопровод. Не требуется сменное оборудование, дополнительные операции по его замене, доставка новой техники. Важной особенностью применения быстросъемного гибкого трубопровода является своевременная готовность машины к тушению очагов возгорания на торфяниках. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
