Комбинированная электропроводящая нить

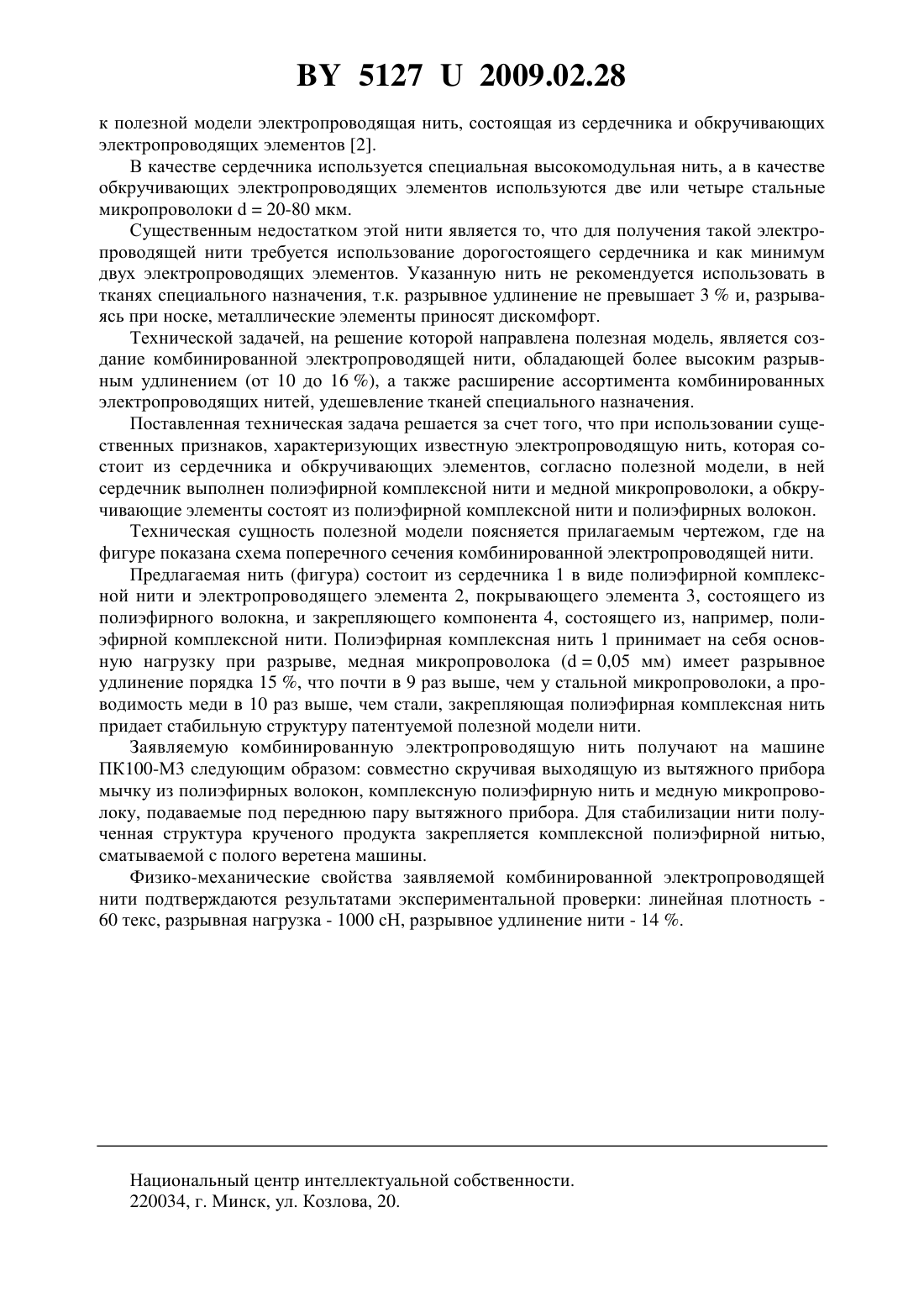

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Витебский государственный технологический университет(72) Авторы Костин Павел Андреевич Замостоцкий Евгений Геннадьевич Коган Александр Григорьевич(73) Патентообладатель Учреждение образования Витебский государственный технологический университет(57) Комбинированная электропроводящая нить, состоящая из сердечника и обкручивающих элементов, отличающаяся тем, что в ней сердечник выполнен из полиэфирной комплексной нити и медной микропроволоки, а обкручивающий элемент состоит из полиэфирных волокон и стабилизирующей полиэфирной комплексной нити. Полезная модель относится к области текстильного производства, в частности к комбинированным нитям, и может быть использована как электропроводящая нить, встроенная в ткани специального назначения для защиты от электромагнитного излучения. Известна в текстильной промышленности электропроводящая нить, состоящая из сердечника нити электропроводящего элемента (волокнистый, металлический). Такие материалы служат для специальных и технических целей 1. Из описанных в литературе электропроводящих нитей наиболее близка по составу и методу изготовления 51272009.02.28 к полезной модели электропроводящая нить, состоящая из сердечника и обкручивающих электропроводящих элементов 2. В качестве сердечника используется специальная высокомодульная нить, а в качестве обкручивающих электропроводящих элементов используются две или четыре стальные микропроволоки 20-80 мкм. Существенным недостатком этой нити является то, что для получения такой электропроводящей нити требуется использование дорогостоящего сердечника и как минимум двух электропроводящих элементов. Указанную нить не рекомендуется использовать в тканях специального назначения, т.к. разрывное удлинение не превышает 3 и, разрываясь при носке, металлические элементы приносят дискомфорт. Технической задачей, на решение которой направлена полезная модель, является создание комбинированной электропроводящей нити, обладающей более высоким разрывным удлинением (от 10 до 16 ), а также расширение ассортимента комбинированных электропроводящих нитей, удешевление тканей специального назначения. Поставленная техническая задача решается за счет того, что при использовании существенных признаков, характеризующих известную электропроводящую нить, которая состоит из сердечника и обкручивающих элементов, согласно полезной модели, в ней сердечник выполнен полиэфирной комплексной нити и медной микропроволоки, а обкручивающие элементы состоят из полиэфирной комплексной нити и полиэфирных волокон. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре показана схема поперечного сечения комбинированной электропроводящей нити. Предлагаемая нить (фигура) состоит из сердечника 1 в виде полиэфирной комплексной нити и электропроводящего элемента 2, покрывающего элемента 3, состоящего из полиэфирного волокна, и закрепляющего компонента 4, состоящего из, например, полиэфирной комплексной нити. Полиэфирная комплексная нить 1 принимает на себя основную нагрузку при разрыве, медная микропроволока (0,05 мм) имеет разрывное удлинение порядка 15 , что почти в 9 раз выше, чем у стальной микропроволоки, а проводимость меди в 10 раз выше, чем стали, закрепляющая полиэфирная комплексная нить придает стабильную структуру патентуемой полезной модели нити. Заявляемую комбинированную электропроводящую нить получают на машине ПК 100-М 3 следующим образом совместно скручивая выходящую из вытяжного прибора мычку из полиэфирных волокон, комплексную полиэфирную нить и медную микропроволоку, подаваемые под переднюю пару вытяжного прибора. Для стабилизации нити полученная структура крученого продукта закрепляется комплексной полиэфирной нитью,сматываемой с полого веретена машины. Физико-механические свойства заявляемой комбинированной электропроводящей нити подтверждаются результатами экспериментальной проверки линейная плотность 60 текс, разрывная нагрузка - 1000 сН, разрывное удлинение нити - 14 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
