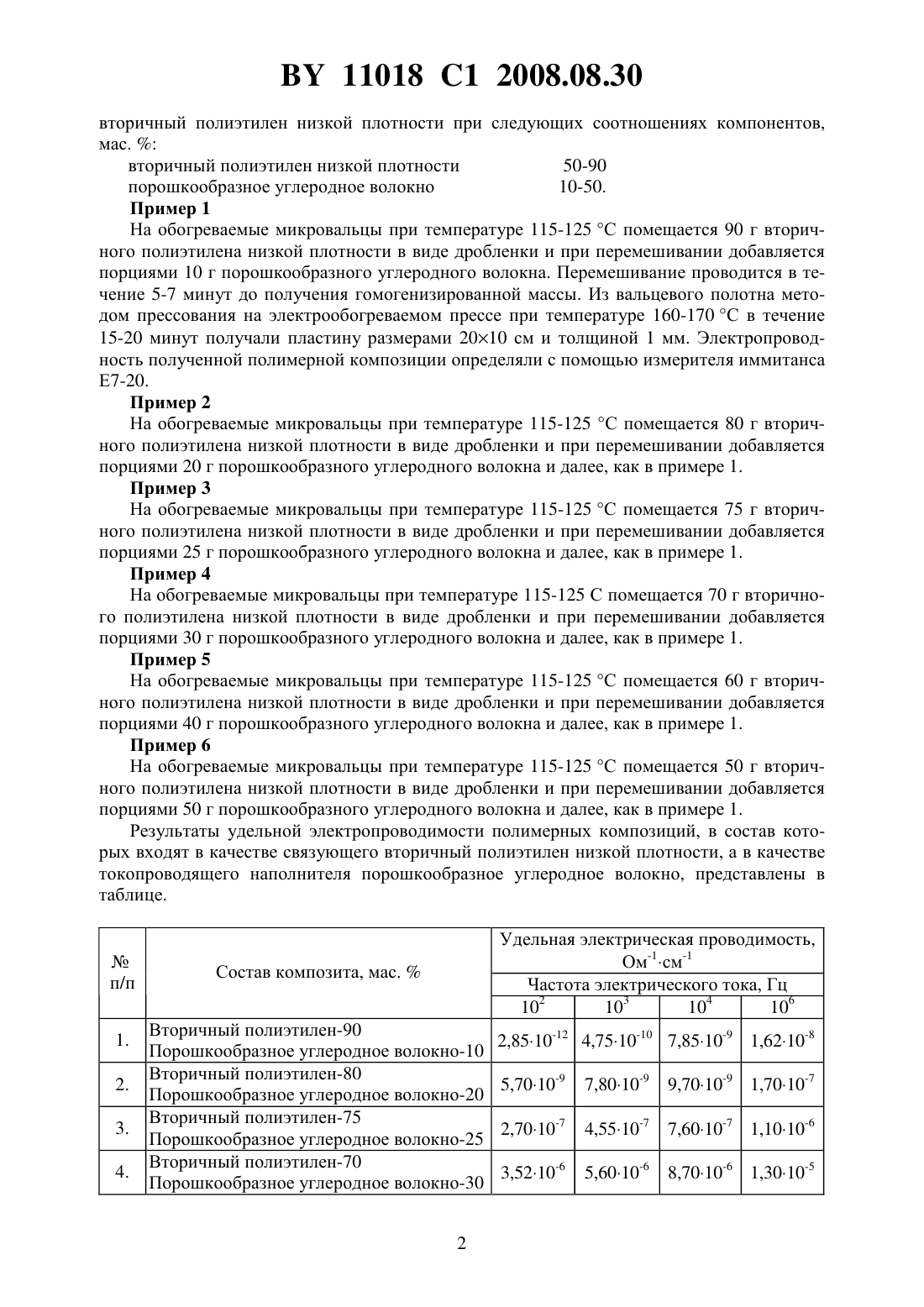

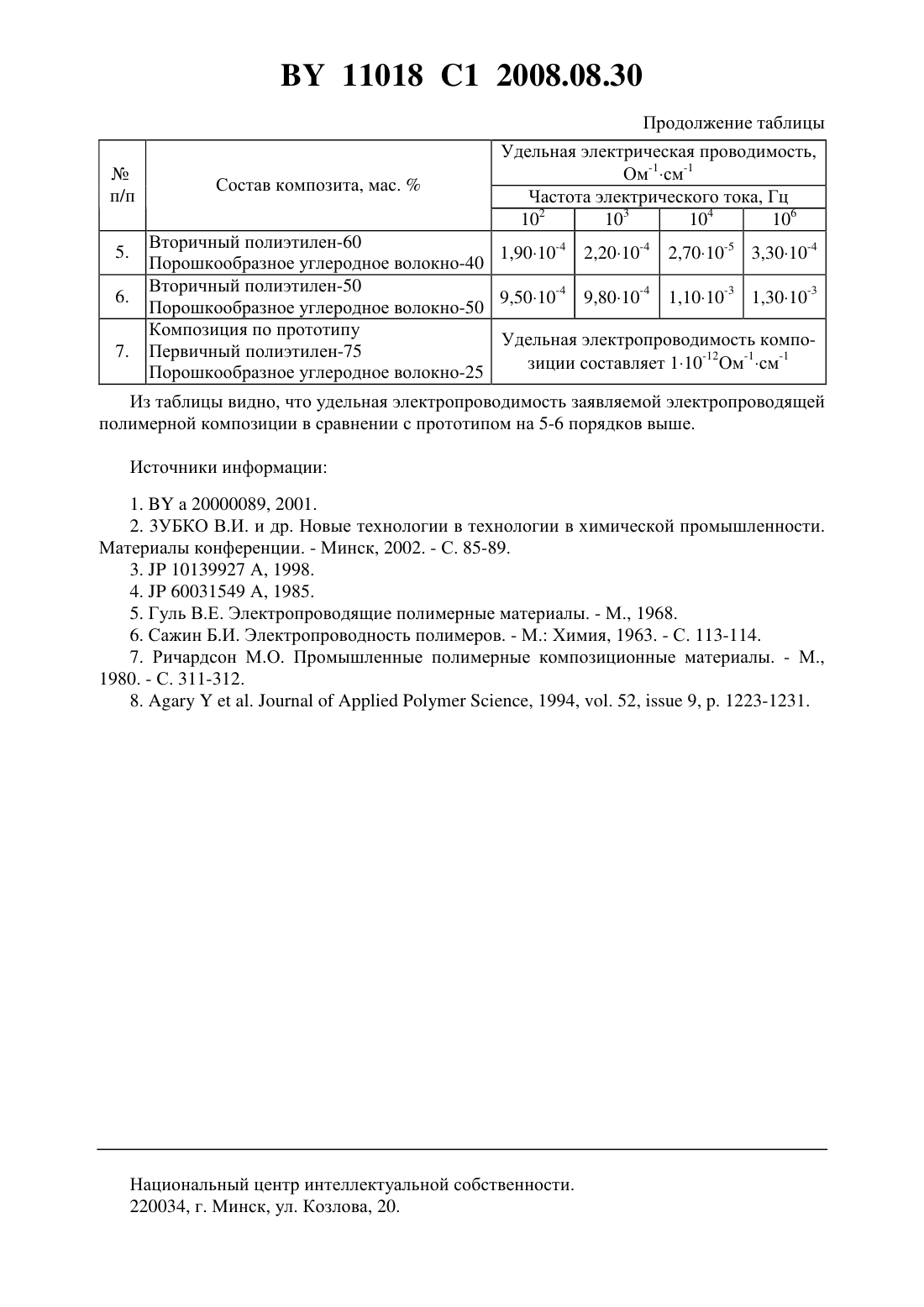

Электропроводящая полимерная композиция

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский государственный университет(72) Авторы Зубко Денис Васильевич Зубко Василий Иванович(73) Патентообладатель Белорусский государственный университет(56).., 1994, . 52,9,. 1223-1231.20000089, 2001. ЗУБКО В.И. и др. Новые технологии в химической промышленности Материалы конференции. - Минск, 2002. С. 85-89.10139927 , 1998.60031549 , 1985.(57) Электропроводящая полимерная композиция, содержащая полиэтилен и порошкообразное углеродное волокно, отличающаяся тем, что в качестве полиэтилена содержит вторичный полиэтилен низкой плотности при следующем соотношении компонентов,мас.вторичный полиэтилен низкой плотности 50-90 порошкообразное углеродное волокно 10-50. Изобретение относится к области получения электропроводящих материалов, которые широко используются для изготовления электронагревательных элементов сопротивления, эластичных электродов и датчиков, гибких электрических экранов. Электропроводящие материалы представляют собой композиты, в состав которых входят полимерное связующее и токопроводящий наполнитель 1-4. В качестве электропроводящего наполнителя используются тонкодисперсные порошки никеля, меди, серебра 5, различные виды саж 6, 7. В качестве прототипа предложена электропроводящая полимерная композиция 8, содержащая в качестве связующего первичный полиэтилен, а в качестве токопроводящего наполнителя порошкообразное углеродное волокно (). Однако ее удельная электропроводимость недостаточна для изготовления электронагревательных элементов сопротивления, эластичных электродов и датчиков, гибких электрических экранов. Задачей изобретения является создание электропроводящей полимерной композиции с удельной электропроводимостью, достаточной для производства изделий электротехнического назначения. Задача решается созданием электропроводящей полимерной композиции, содержащей полиэтилен и порошкообразное углеродное волокно, в качестве полиэтилена содержит 11018 1 2008.08.30 вторичный полиэтилен низкой плотности при следующих соотношениях компонентов,мас.вторичный полиэтилен низкой плотности 50-90 порошкообразное углеродное волокно 10-50. Пример 1 На обогреваемые микровальцы при температуре 115-125 С помещается 90 г вторичного полиэтилена низкой плотности в виде дробленки и при перемешивании добавляется порциями 10 г порошкообразного углеродного волокна. Перемешивание проводится в течение 5-7 минут до получения гомогенизированной массы. Из вальцевого полотна методом прессования на электрообогреваемом прессе при температуре 160-170 С в течение 15-20 минут получали пластину размерами 2010 см и толщиной 1 мм. Электропроводность полученной полимерной композиции определяли с помощью измерителя иммитанса Е 7-20. Пример 2 На обогреваемые микровальцы при температуре 115-125 С помещается 80 г вторичного полиэтилена низкой плотности в виде дробленки и при перемешивании добавляется порциями 20 г порошкообразного углеродного волокна и далее, как в примере 1. Пример 3 На обогреваемые микровальцы при температуре 115-125 С помещается 75 г вторичного полиэтилена низкой плотности в виде дробленки и при перемешивании добавляется порциями 25 г порошкообразного углеродного волокна и далее, как в примере 1. Пример 4 На обогреваемые микровальцы при температуре 115-125 С помещается 70 г вторичного полиэтилена низкой плотности в виде дробленки и при перемешивании добавляется порциями 30 г порошкообразного углеродного волокна и далее, как в примере 1. Пример 5 На обогреваемые микровальцы при температуре 115-125 С помещается 60 г вторичного полиэтилена низкой плотности в виде дробленки и при перемешивании добавляется порциями 40 г порошкообразного углеродного волокна и далее, как в примере 1. Пример 6 На обогреваемые микровальцы при температуре 115-125 С помещается 50 г вторичного полиэтилена низкой плотности в виде дробленки и при перемешивании добавляется порциями 50 г порошкообразного углеродного волокна и далее, как в примере 1. Результаты удельной электропроводимости полимерных композиций, в состав которых входят в качестве связующего вторичный полиэтилен низкой плотности, а в качестве токопроводящего наполнителя порошкообразное углеродное волокно, представлены в таблице. Вторичный полиэтилен-60 1,9010-4 2,2010-4 2,7010-5 3,3010-4 Порошкообразное углеродное волокно-40 Вторичный полиэтилен-50 9,5010-4 9,8010-4 1,1010-3 1,3010-3 Порошкообразное углеродное волокно-50 Композиция по прототипу Удельная электропроводимость компоПервичный полиэтилен-75 зиции составляет 110-12 Ом-1 см-1 Порошкообразное углеродное волокно-25 Из таблицы видно, что удельная электропроводимость заявляемой электропроводящей полимерной композиции в сравнении с прототипом на 5-6 порядков выше. Источники информации 1.а 20000089, 2001. 2. 3 УБКО В.И. и др. Новые технологии в технологии в химической промышленности. Материалы конференции. - Минск, 2002. - С. 85-89. 3.10139927 А, 1998. 4.60031549 А, 1985. 5. Гуль В.Е. Электропроводящие полимерные материалы. - М., 1968. 6. Сажин Б.И. Электропроводность полимеров. - М. Химия, 1963. - С. 113-114. 7. Ричардсон М.О. Промышленные полимерные композиционные материалы. - М.,1980. - С. 311-312. 8.., 1994, . 52,9, . 1223-1231. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
