Боновое заграждение

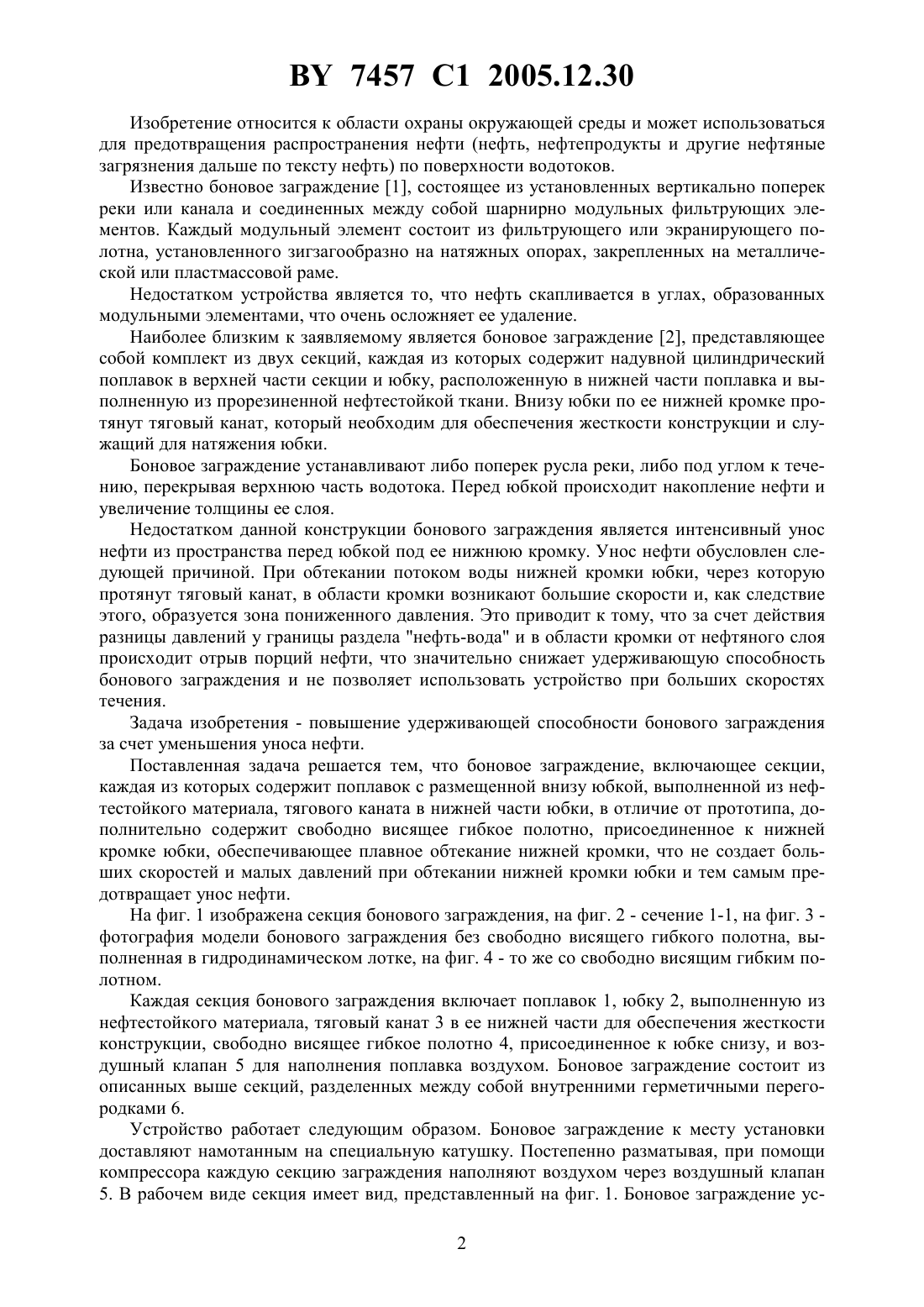

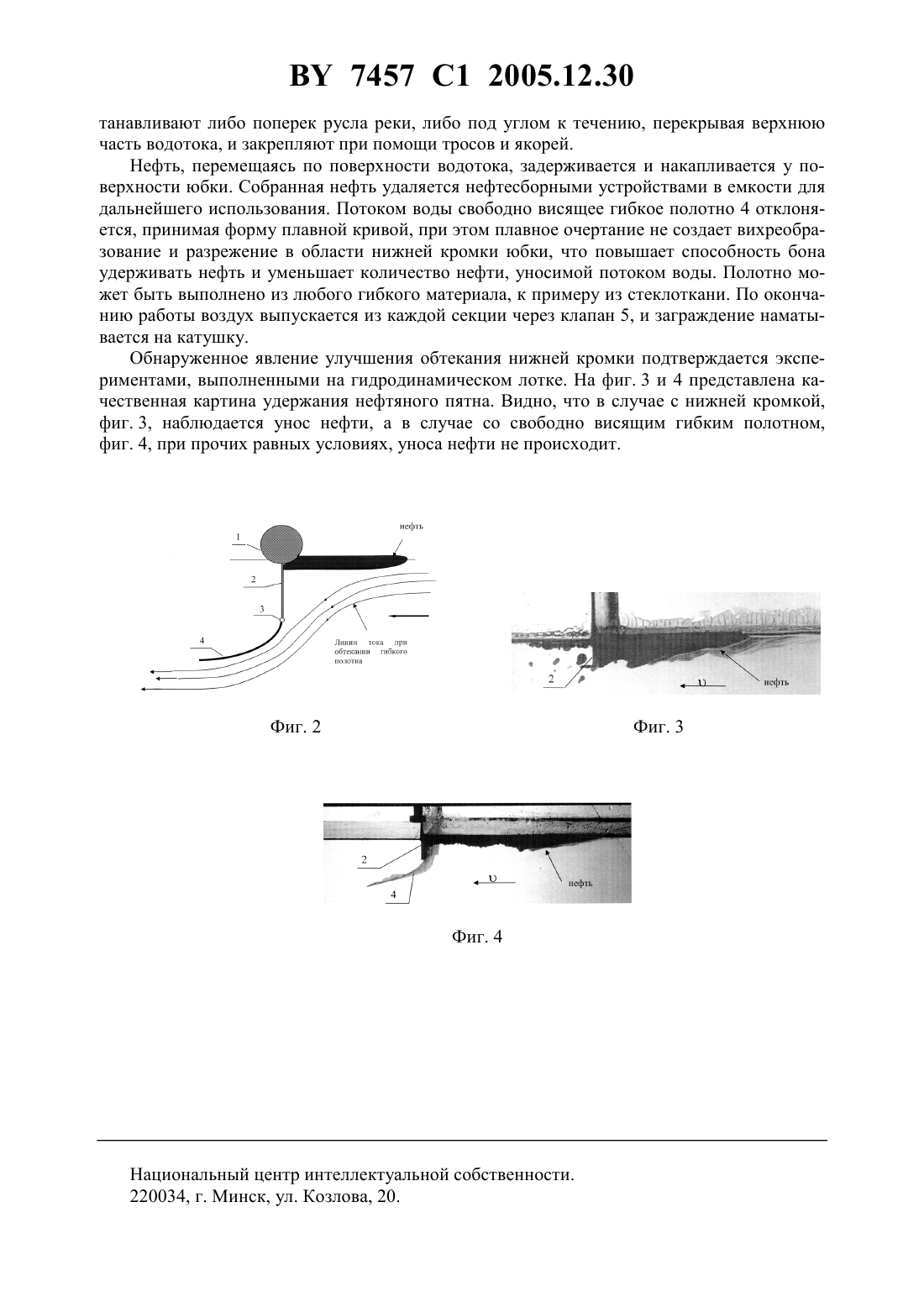

(51)02 15/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Лурье Михаил ВладимировичЛипский Владимир Константинович Комаровский Дмитрий Петрович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Боновое заграждение, включающее секции, каждая из которых содержит поплавок с размещенной внизу юбкой, выполненной из нефтестойкого материала, с нижней кромкой которой соединен тяговый канат, отличающееся тем, что дополнительно содержит свободно висящее гибкое полотно, присоединенное к юбке снизу. 7457 1 2005.12.30 Изобретение относится к области охраны окружающей среды и может использоваться для предотвращения распространения нефти (нефть, нефтепродукты и другие нефтяные загрязнения дальше по тексту нефть) по поверхности водотоков. Известно боновое заграждение 1, состоящее из установленных вертикально поперек реки или канала и соединенных между собой шарнирно модульных фильтрующих элементов. Каждый модульный элемент состоит из фильтрующего или экранирующего полотна, установленного зигзагообразно на натяжных опорах, закрепленных на металлической или пластмассовой раме. Недостатком устройства является то, что нефть скапливается в углах, образованных модульными элементами, что очень осложняет ее удаление. Наиболее близким к заявляемому является боновое заграждение 2, представляющее собой комплект из двух секций, каждая из которых содержит надувной цилиндрический поплавок в верхней части секции и юбку, расположенную в нижней части поплавка и выполненную из прорезиненной нефтестойкой ткани. Внизу юбки по ее нижней кромке протянут тяговый канат, который необходим для обеспечения жесткости конструкции и служащий для натяжения юбки. Боновое заграждение устанавливают либо поперек русла реки, либо под углом к течению, перекрывая верхнюю часть водотока. Перед юбкой происходит накопление нефти и увеличение толщины ее слоя. Недостатком данной конструкции бонового заграждения является интенсивный унос нефти из пространства перед юбкой под ее нижнюю кромку. Унос нефти обусловлен следующей причиной. При обтекании потоком воды нижней кромки юбки, через которую протянут тяговый канат, в области кромки возникают большие скорости и, как следствие этого, образуется зона пониженного давления. Это приводит к тому, что за счет действия разницы давлений у границы раздела нефть-вода и в области кромки от нефтяного слоя происходит отрыв порций нефти, что значительно снижает удерживающую способность бонового заграждения и не позволяет использовать устройство при больших скоростях течения. Задача изобретения - повышение удерживающей способности бонового заграждения за счет уменьшения уноса нефти. Поставленная задача решается тем, что боновое заграждение, включающее секции,каждая из которых содержит поплавок с размещенной внизу юбкой, выполненной из нефтестойкого материала, тягового каната в нижней части юбки, в отличие от прототипа, дополнительно содержит свободно висящее гибкое полотно, присоединенное к нижней кромке юбки, обеспечивающее плавное обтекание нижней кромки, что не создает больших скоростей и малых давлений при обтекании нижней кромки юбки и тем самым предотвращает унос нефти. На фиг. 1 изображена секция бонового заграждения, на фиг. 2 - сечение 1-1, на фиг. 3 фотография модели бонового заграждения без свободно висящего гибкого полотна, выполненная в гидродинамическом лотке, на фиг. 4 - то же со свободно висящим гибким полотном. Каждая секция бонового заграждения включает поплавок 1, юбку 2, выполненную из нефтестойкого материала, тяговый канат 3 в ее нижней части для обеспечения жесткости конструкции, свободно висящее гибкое полотно 4, присоединенное к юбке снизу, и воздушный клапан 5 для наполнения поплавка воздухом. Боновое заграждение состоит из описанных выше секций, разделенных между собой внутренними герметичными перегородками 6. Устройство работает следующим образом. Боновое заграждение к месту установки доставляют намотанным на специальную катушку. Постепенно разматывая, при помощи компрессора каждую секцию заграждения наполняют воздухом через воздушный клапан 5. В рабочем виде секция имеет вид, представленный на фиг. 1. Боновое заграждение ус 2 7457 1 2005.12.30 танавливают либо поперек русла реки, либо под углом к течению, перекрывая верхнюю часть водотока, и закрепляют при помощи тросов и якорей. Нефть, перемещаясь по поверхности водотока, задерживается и накапливается у поверхности юбки. Собранная нефть удаляется нефтесборными устройствами в емкости для дальнейшего использования. Потоком воды свободно висящее гибкое полотно 4 отклоняется, принимая форму плавной кривой, при этом плавное очертание не создает вихреобразование и разрежение в области нижней кромки юбки, что повышает способность бона удерживать нефть и уменьшает количество нефти, уносимой потоком воды. Полотно может быть выполнено из любого гибкого материала, к примеру из стеклоткани. По окончанию работы воздух выпускается из каждой секции через клапан 5, и заграждение наматывается на катушку. Обнаруженное явление улучшения обтекания нижней кромки подтверждается экспериментами, выполненными на гидродинамическом лотке. На фиг. 3 и 4 представлена качественная картина удержания нефтяного пятна. Видно, что в случае с нижней кромкой,фиг. 3, наблюдается унос нефти, а в случае со свободно висящим гибким полотном,фиг. 4, при прочих равных условиях, уноса нефти не происходит. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
