Электромагнитный клапан

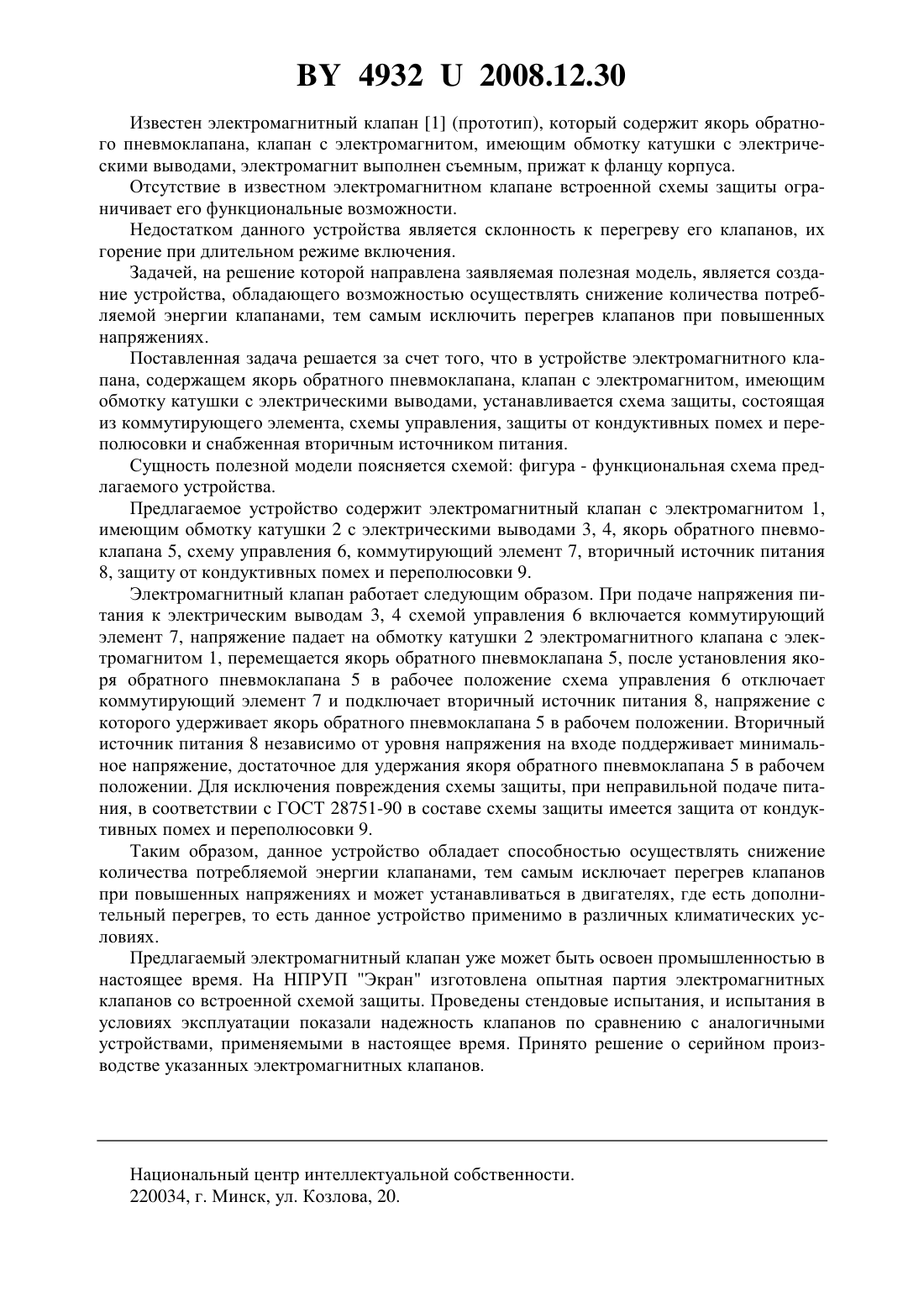

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие Экран(72) Авторы Коновалов Петр Александрович Чернин Михаил Абрамович Рымкевич Вячеслав Валентинович Лабецкий Леонид Николаевич Копыток Сергей Олегович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Экран(57) Электромагнитный клапан, содержащий якорь обратного пневмоклапана, клапан с электромагнитом, имеющим обмотку катушки с электрическими выводами, отличающийся тем, что электрические выводы катушки выполнены подключенными к схеме защиты, состоящей из коммутирующего элемента, схемы управления, защиты от кондуктивных помех и переполюсовки и снабженной вторичным источником питания. Полезная модель относится к транспортному машиностроению и может быть использована в пневмосистемах управления автотранспортных средств, а также в электронных системах управления пневмоподвеской. 49322008.12.30 Известен электромагнитный клапан 1 (прототип), который содержит якорь обратного пневмоклапана, клапан с электромагнитом, имеющим обмотку катушки с электрическими выводами, электромагнит выполнен съемным, прижат к фланцу корпуса. Отсутствие в известном электромагнитном клапане встроенной схемы защиты ограничивает его функциональные возможности. Недостатком данного устройства является склонность к перегреву его клапанов, их горение при длительном режиме включения. Задачей, на решение которой направлена заявляемая полезная модель, является создание устройства, обладающего возможностью осуществлять снижение количества потребляемой энергии клапанами, тем самым исключить перегрев клапанов при повышенных напряжениях. Поставленная задача решается за счет того, что в устройстве электромагнитного клапана, содержащем якорь обратного пневмоклапана, клапан с электромагнитом, имеющим обмотку катушки с электрическими выводами, устанавливается схема защиты, состоящая из коммутирующего элемента, схемы управления, защиты от кондуктивных помех и переполюсовки и снабженная вторичным источником питания. Сущность полезной модели поясняется схемой фигура - функциональная схема предлагаемого устройства. Предлагаемое устройство содержит электромагнитный клапан с электромагнитом 1,имеющим обмотку катушки 2 с электрическими выводами 3, 4, якорь обратного пневмоклапана 5, схему управления 6, коммутирующий элемент 7, вторичный источник питания 8, защиту от кондуктивных помех и переполюсовки 9. Электромагнитный клапан работает следующим образом. При подаче напряжения питания к электрическим выводам 3, 4 схемой управления 6 включается коммутирующий элемент 7, напряжение падает на обмотку катушки 2 электромагнитного клапана с электромагнитом 1, перемещается якорь обратного пневмоклапана 5, после установления якоря обратного пневмоклапана 5 в рабочее положение схема управления 6 отключает коммутирующий элемент 7 и подключает вторичный источник питания 8, напряжение с которого удерживает якорь обратного пневмоклапана 5 в рабочем положении. Вторичный источник питания 8 независимо от уровня напряжения на входе поддерживает минимальное напряжение, достаточное для удержания якоря обратного пневмоклапана 5 в рабочем положении. Для исключения повреждения схемы защиты, при неправильной подаче питания, в соответствии с ГОСТ 28751-90 в составе схемы защиты имеется защита от кондуктивных помех и переполюсовки 9. Таким образом, данное устройство обладает способностью осуществлять снижение количества потребляемой энергии клапанами, тем самым исключает перегрев клапанов при повышенных напряжениях и может устанавливаться в двигателях, где есть дополнительный перегрев, то есть данное устройство применимо в различных климатических условиях. Предлагаемый электромагнитный клапан уже может быть освоен промышленностью в настоящее время. На НПРУП Экран изготовлена опытная партия электромагнитных клапанов со встроенной схемой защиты. Проведены стендовые испытания, и испытания в условиях эксплуатации показали надежность клапанов по сравнению с аналогичными устройствами, применяемыми в настоящее время. Принято решение о серийном производстве указанных электромагнитных клапанов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
