Устройство для изготовления трубчатых обтураторов

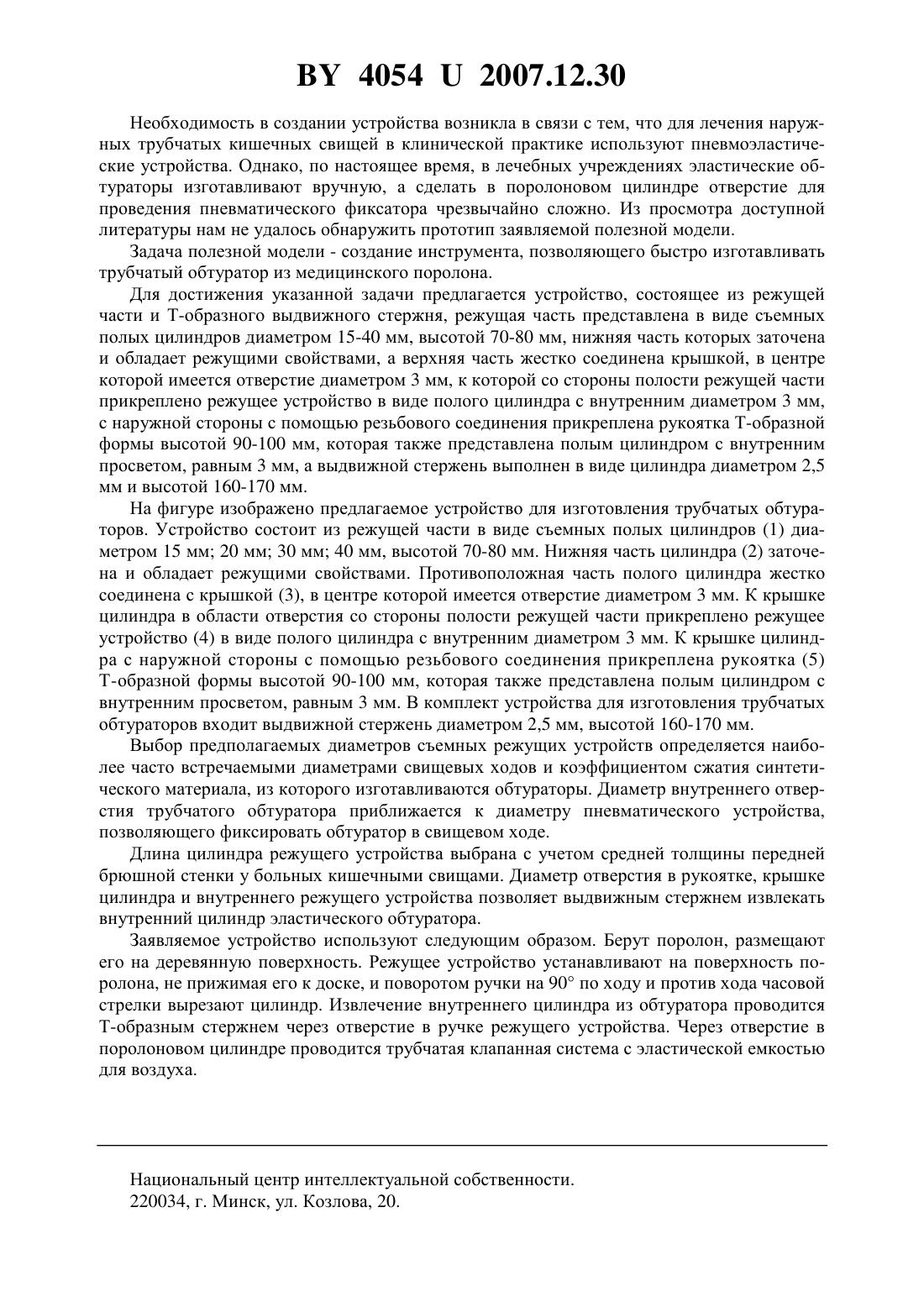

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ТРУБЧАТЫХ ОБТУРАТОРОВ(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Смотрин Иван Сергеевич Жандаров Константин Николаевич Смотрин Сергей Михайлович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Устройство для изготовления трубчатых обтураторов, состоящее из режущей части и-образного выдвижного стержня, режущая часть представлена в виде съемных полых цилиндров диаметром 15-40 мм, высотой 70-80 мм, нижняя часть которых заточена и обладает режущими свойствами, а верхняя часть жестко соединена крышкой, в центре которой имеется отверстие диаметром 3 мм, к которой со стороны полости режущей части прикреплено режущее устройство в виде полого цилиндра с внутренним диаметром 3 мм,с наружной стороны с помощью резьбового соединения прикреплена рукоятка Т-образной формы высотой 90-100 мм, которая также представлена полым цилиндром с внутренним просветом, равным 3 мм, а выдвижной стержень выполнен в виде цилиндра диаметром 2,5 мм и высотой 160-170 мм. Полезная модель относится к области медицины, а именно хирургии, и может быть использована для изготовления трубчатых обтураторов, применяемых для лечения трубчатых кишечных свищей. 40542007.12.30 Необходимость в создании устройства возникла в связи с тем, что для лечения наружных трубчатых кишечных свищей в клинической практике используют пневмоэластические устройства. Однако, по настоящее время, в лечебных учреждениях эластические обтураторы изготавливают вручную, а сделать в поролоновом цилиндре отверстие для проведения пневматического фиксатора чрезвычайно сложно. Из просмотра доступной литературы нам не удалось обнаружить прототип заявляемой полезной модели. Задача полезной модели - создание инструмента, позволяющего быстро изготавливать трубчатый обтуратор из медицинского поролона. Для достижения указанной задачи предлагается устройство, состоящее из режущей части и Т-образного выдвижного стержня, режущая часть представлена в виде съемных полых цилиндров диаметром 15-40 мм, высотой 70-80 мм, нижняя часть которых заточена и обладает режущими свойствами, а верхняя часть жестко соединена крышкой, в центре которой имеется отверстие диаметром 3 мм, к которой со стороны полости режущей части прикреплено режущее устройство в виде полого цилиндра с внутренним диаметром 3 мм,с наружной стороны с помощью резьбового соединения прикреплена рукоятка Т-образной формы высотой 90-100 мм, которая также представлена полым цилиндром с внутренним просветом, равным 3 мм, а выдвижной стержень выполнен в виде цилиндра диаметром 2,5 мм и высотой 160-170 мм. На фигуре изображено предлагаемое устройство для изготовления трубчатых обтураторов. Устройство состоит из режущей части в виде съемных полых цилиндров (1) диаметром 15 мм 20 мм 30 мм 40 мм, высотой 70-80 мм. Нижняя часть цилиндра (2) заточена и обладает режущими свойствами. Противоположная часть полого цилиндра жестко соединена с крышкой (3), в центре которой имеется отверстие диаметром 3 мм. К крышке цилиндра в области отверстия со стороны полости режущей части прикреплено режущее устройство (4) в виде полого цилиндра с внутренним диаметром 3 мм. К крышке цилиндра с наружной стороны с помощью резьбового соединения прикреплена рукоятка (5) Т-образной формы высотой 90-100 мм, которая также представлена полым цилиндром с внутренним просветом, равным 3 мм. В комплект устройства для изготовления трубчатых обтураторов входит выдвижной стержень диаметром 2,5 мм, высотой 160-170 мм. Выбор предполагаемых диаметров съемных режущих устройств определяется наиболее часто встречаемыми диаметрами свищевых ходов и коэффициентом сжатия синтетического материала, из которого изготавливаются обтураторы. Диаметр внутреннего отверстия трубчатого обтуратора приближается к диаметру пневматического устройства,позволяющего фиксировать обтуратор в свищевом ходе. Длина цилиндра режущего устройства выбрана с учетом средней толщины передней брюшной стенки у больных кишечными свищами. Диаметр отверстия в рукоятке, крышке цилиндра и внутреннего режущего устройства позволяет выдвижным стержнем извлекать внутренний цилиндр эластического обтуратора. Заявляемое устройство используют следующим образом. Берут поролон, размещают его на деревянную поверхность. Режущее устройство устанавливают на поверхность поролона, не прижимая его к доске, и поворотом ручки на 90 по ходу и против хода часовой стрелки вырезают цилиндр. Извлечение внутреннего цилиндра из обтуратора проводится Т-образным стержнем через отверстие в ручке режущего устройства. Через отверстие в поролоновом цилиндре проводится трубчатая клапанная система с эластической емкостью для воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
