Проточный электроводонагреватель

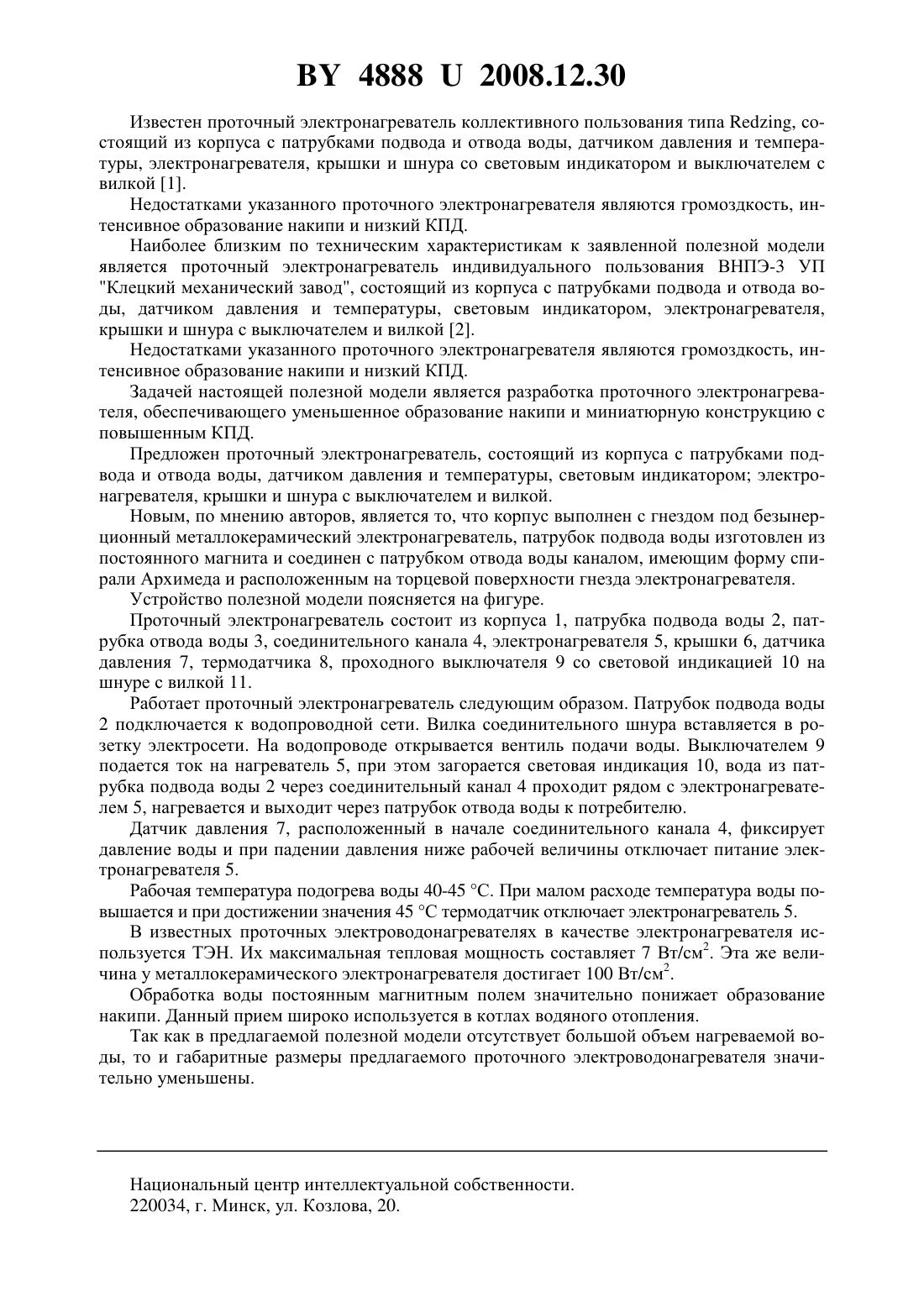

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научнопроизводственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(72) Авторы Говор Геннадий Антонович Дубровенский Владимир Михайлович(73) Патентообладатель Государственное научно-производственное объединение Научно-практический центр Национальной академии наук Беларуси по материаловедению(57) Проточный электронагреватель, состоящий из корпуса с патрубками подвода и отвода воды, датчиком давления и температуры, световым индикатором, электронагревателя,крышки и шнура с выключателем и вилкой, отличающийся тем, что корпус выполнен с гнездом под безынерционный металлокерамический электронагреватель, патрубок подвода воды изготовлен из постоянного магнита и соединен с патрубком отвода воды каналом,имеющим форму спирали Архимеда и расположенным на торцевой поверхности гнезда электронагревателя.(56) 1. Сертификат соответствия РОСС .Я 56.07017. 2. Водонагреватель проточный электрический ВНПЭ-3. Руководство по эксплуатации. Полезная модель относится к приборам электронагрева воды, а именно к электронагревателям для мгновенного подогрева воды, непрерывно поступающей из водопроводной сети, и может быть использована для подогрева воды на бытовые нужды. 48882008.12.30 Известен проточный электронагреватель коллективного пользования типа , состоящий из корпуса с патрубками подвода и отвода воды, датчиком давления и температуры, электронагревателя, крышки и шнура со световым индикатором и выключателем с вилкой 1. Недостатками указанного проточного электронагревателя являются громоздкость, интенсивное образование накипи и низкий КПД. Наиболее близким по техническим характеристикам к заявленной полезной модели является проточный электронагреватель индивидуального пользования ВНПЭ-3 УП Клецкий механический завод, состоящий из корпуса с патрубками подвода и отвода воды, датчиком давления и температуры, световым индикатором, электронагревателя,крышки и шнура с выключателем и вилкой 2. Недостатками указанного проточного электронагревателя являются громоздкость, интенсивное образование накипи и низкий КПД. Задачей настоящей полезной модели является разработка проточного электронагревателя, обеспечивающего уменьшенное образование накипи и миниатюрную конструкцию с повышенным КПД. Предложен проточный электронагреватель, состоящий из корпуса с патрубками подвода и отвода воды, датчиком давления и температуры, световым индикатором электронагревателя, крышки и шнура с выключателем и вилкой. Новым, по мнению авторов, является то, что корпус выполнен с гнездом под безынерционный металлокерамический электронагреватель, патрубок подвода воды изготовлен из постоянного магнита и соединен с патрубком отвода воды каналом, имеющим форму спирали Архимеда и расположенным на торцевой поверхности гнезда электронагревателя. Устройство полезной модели поясняется на фигуре. Проточный электронагреватель состоит из корпуса 1, патрубка подвода воды 2, патрубка отвода воды 3, соединительного канала 4, электронагревателя 5, крышки 6, датчика давления 7, термодатчика 8, проходного выключателя 9 со световой индикацией 10 на шнуре с вилкой 11. Работает проточный электронагреватель следующим образом. Патрубок подвода воды 2 подключается к водопроводной сети. Вилка соединительного шнура вставляется в розетку электросети. На водопроводе открывается вентиль подачи воды. Выключателем 9 подается ток на нагреватель 5, при этом загорается световая индикация 10, вода из патрубка подвода воды 2 через соединительный канал 4 проходит рядом с электронагревателем 5, нагревается и выходит через патрубок отвода воды к потребителю. Датчик давления 7, расположенный в начале соединительного канала 4, фиксирует давление воды и при падении давления ниже рабочей величины отключает питание электронагревателя 5. Рабочая температура подогрева воды 40-45 С. При малом расходе температура воды повышается и при достижении значения 45 С термодатчик отключает электронагреватель 5. В известных проточных электроводонагревателях в качестве электронагревателя используется ТЭН. Их максимальная тепловая мощность составляет 7 Вт/см 2. Эта же величина у металлокерамического электронагревателя достигает 100 Вт/см 2. Обработка воды постоянным магнитным полем значительно понижает образование накипи. Данный прием широко используется в котлах водяного отопления. Так как в предлагаемой полезной модели отсутствует большой объем нагреваемой воды, то и габаритные размеры предлагаемого проточного электроводонагревателя значительно уменьшены. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
