Шнур армированный вилкой

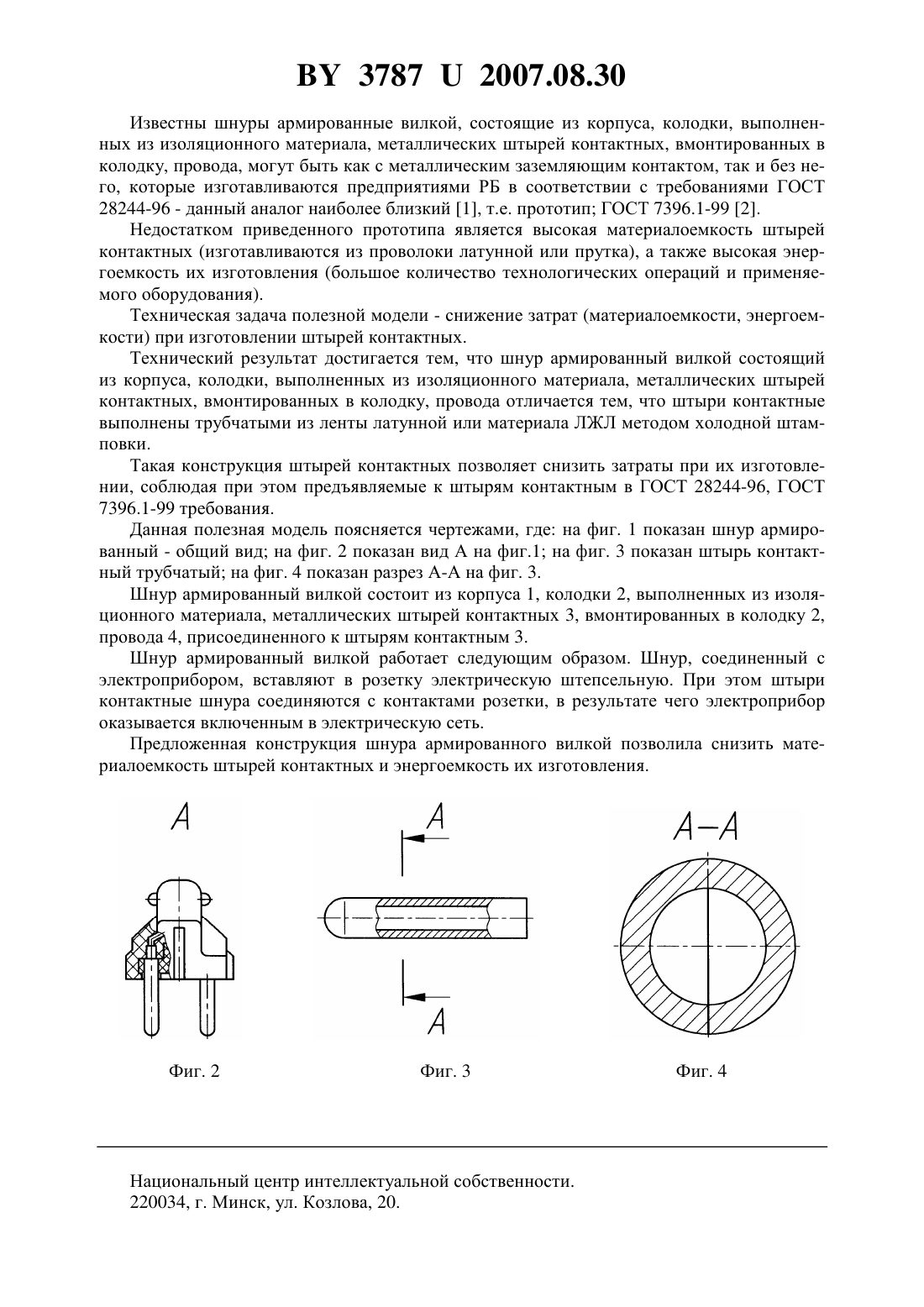

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Производственное частное унитарное предприятие ЭлКис Общественного объединения Белорусское товарищество инвалидов по зрению(72) Автор Середюк Людмила Николаевна(73) Патентообладатель Производственное частное унитарное предприятие ЭлКис Общественного объединения Белорусское товарищество инвалидов по зрению(57) Шнур армированный вилкой, состоящий из корпуса, колодки, выполненных из изоляционного материала, металлических штырей контактных, провода, отличающийся тем,что штыри контактные выполнены трубчатыми из ленты латунной или материала ЛЖЛ методом холодной штамповки.(56) 1. ГОСТ 28244-96. Провода и шнуры армированные. Технические условия. - Мн. Издательство стандартов, 1997 (прототип). 2. ГОСТ 7396.1-99. Соединители штепсельные бытового и аналогичного назначения. Основные размеры. - М. Издательство стандартов, 1989. Фиг. 1 Шнур армированный вилкой относится к области эксплуатации электрических приборов бытового и аналогичного назначения с номинальным напряжением до 250 В и номинальным током не более 16 А, в частности предназначен для их включения в электрическую сеть переменного тока. 37872007.08.30 Известны шнуры армированные вилкой, состоящие из корпуса, колодки, выполненных из изоляционного материала, металлических штырей контактных, вмонтированных в колодку, провода, могут быть как с металлическим заземляющим контактом, так и без него, которые изготавливаются предприятиями РБ в соответствии с требованиями ГОСТ 28244-96 - данный аналог наиболее близкий 1, т.е. прототип ГОСТ 7396.1-99 2. Недостатком приведенного прототипа является высокая материалоемкость штырей контактных (изготавливаются из проволоки латунной или прутка), а также высокая энергоемкость их изготовления (большое количество технологических операций и применяемого оборудования). Техническая задача полезной модели - снижение затрат (материалоемкости, энергоемкости) при изготовлении штырей контактных. Технический результат достигается тем, что шнур армированный вилкой состоящий из корпуса, колодки, выполненных из изоляционного материала, металлических штырей контактных, вмонтированных в колодку, провода отличается тем, что штыри контактные выполнены трубчатыми из ленты латунной или материала ЛЖЛ методом холодной штамповки. Такая конструкция штырей контактных позволяет снизить затраты при их изготовлении, соблюдая при этом предъявляемые к штырям контактным в ГОСТ 28244-96, ГОСТ 7396.1-99 требования. Данная полезная модель поясняется чертежами, где на фиг. 1 показан шнур армированный - общий вид на фиг. 2 показан вид А на фиг.1 на фиг. 3 показан штырь контактный трубчатый на фиг. 4 показан разрез А-А на фиг. 3. Шнур армированный вилкой состоит из корпуса 1, колодки 2, выполненных из изоляционного материала, металлических штырей контактных 3, вмонтированных в колодку 2,провода 4, присоединенного к штырям контактным 3. Шнур армированный вилкой работает следующим образом. Шнур, соединенный с электроприбором, вставляют в розетку электрическую штепсельную. При этом штыри контактные шнура соединяются с контактами розетки, в результате чего электроприбор оказывается включенным в электрическую сеть. Предложенная конструкция шнура армированного вилкой позволила снизить материалоемкость штырей контактных и энергоемкость их изготовления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
