Конструкция рельефа для рельефной контактной сварки

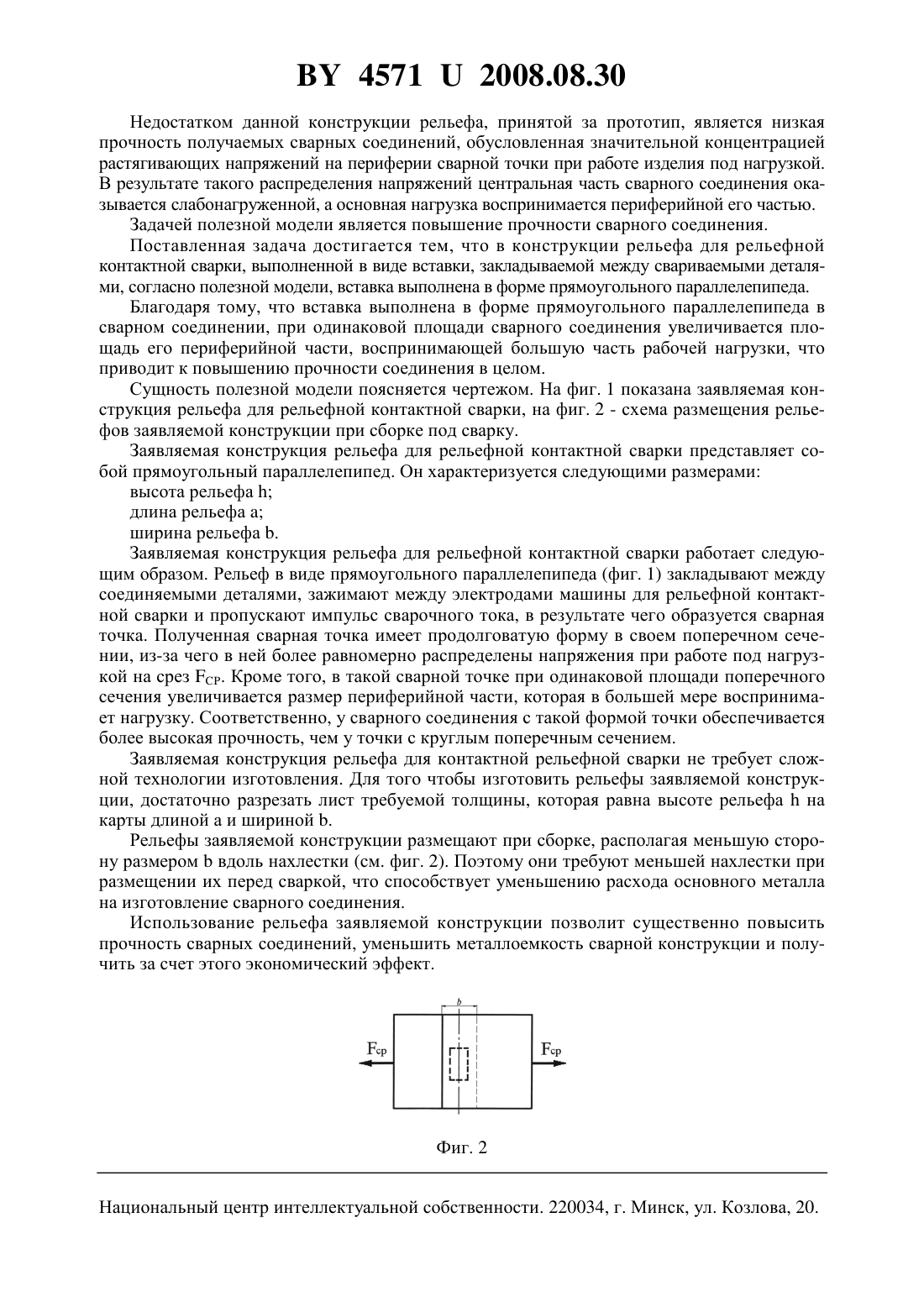

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ РЕЛЬЕФА ДЛЯ РЕЛЬЕФНОЙ КОНТАКТНОЙ СВАРКИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Шелег Валерий Константинович Бендик Татьяна Ивановна Фурманов Сергей Михайлович Цумарев Юрий Алексеевич Кибкова Диана Петровна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Конструкция рельефа для контактной рельефной сварки в виде вставки, закладываемой между свариваемыми деталями, отличающаяся тем, что вставка выполнена в форме прямоугольного параллелепипеда. Фиг. 1 Полезная модель относится к области сварки и может найти применение в серийном производстве сварных изделий сложной формы, в случае возникновения трудностей при получении рельефа непосредственно на свариваемой детали. Известна конструкция рельефа для рельефной контактной сварки, представляющая собой выступ, получаемый штамповкой на одной из свариваемых поверхностей 1. Недостатком этой конструкции рельефа является наличие вмятин от штамповки на поверхностях деталей, что ухудшает внешний вид изделия и снижает работоспособность получаемых сварных соединений при циклической нагрузке. Кроме того, такая конструкция рельефа не может быть применена при сварке металла большой толщины. Наиболее близкой к заявляемому объекту по технической сущности и достигаемому результату является конструкция рельефа для рельефной контактной сварки в виде вставки, закладываемой между свариваемыми деталями, при этом вставка выполнена в виде прямого кругового цилиндра 2. 45712008.08.30 Недостатком данной конструкции рельефа, принятой за прототип, является низкая прочность получаемых сварных соединений, обусловленная значительной концентрацией растягивающих напряжений на периферии сварной точки при работе изделия под нагрузкой. В результате такого распределения напряжений центральная часть сварного соединения оказывается слабонагруженной, а основная нагрузка воспринимается периферийной его частью. Задачей полезной модели является повышение прочности сварного соединения. Поставленная задача достигается тем, что в конструкции рельефа для рельефной контактной сварки, выполненной в виде вставки, закладываемой между свариваемыми деталями, согласно полезной модели, вставка выполнена в форме прямоугольного параллелепипеда. Благодаря тому, что вставка выполнена в форме прямоугольного параллелепипеда в сварном соединении, при одинаковой площади сварного соединения увеличивается площадь его периферийной части, воспринимающей большую часть рабочей нагрузки, что приводит к повышению прочности соединения в целом. Сущность полезной модели поясняется чертежом. На фиг. 1 показана заявляемая конструкция рельефа для рельефной контактной сварки, на фиг. 2 - схема размещения рельефов заявляемой конструкции при сборке под сварку. Заявляемая конструкция рельефа для рельефной контактной сварки представляет собой прямоугольный параллелепипед. Он характеризуется следующими размерами высота рельефадлина рельефаширина рельефа . Заявляемая конструкция рельефа для рельефной контактной сварки работает следующим образом. Рельеф в виде прямоугольного параллелепипеда (фиг. 1) закладывают между соединяемыми деталями, зажимают между электродами машины для рельефной контактной сварки и пропускают импульс сварочного тока, в результате чего образуется сварная точка. Полученная сварная точка имеет продолговатую форму в своем поперечном сечении, из-за чего в ней более равномерно распределены напряжения при работе под нагрузкой на срез . Кроме того, в такой сварной точке при одинаковой площади поперечного сечения увеличивается размер периферийной части, которая в большей мере воспринимает нагрузку. Соответственно, у сварного соединения с такой формой точки обеспечивается более высокая прочность, чем у точки с круглым поперечным сечением. Заявляемая конструкция рельефа для контактной рельефной сварки не требует сложной технологии изготовления. Для того чтобы изготовить рельефы заявляемой конструкции, достаточно разрезать лист требуемой толщины, которая равна высоте рельефана карты длиной а и шириной . Рельефы заявляемой конструкции размещают при сборке, располагая меньшую сторону размеромвдоль нахлестки (см. фиг. 2). Поэтому они требуют меньшей нахлестки при размещении их перед сваркой, что способствует уменьшению расхода основного металла на изготовление сварного соединения. Использование рельефа заявляемой конструкции позволит существенно повысить прочность сварных соединений, уменьшить металлоемкость сварной конструкции и получить за счет этого экономический эффект. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
