Сборно-разборное сооружение для надомного труда

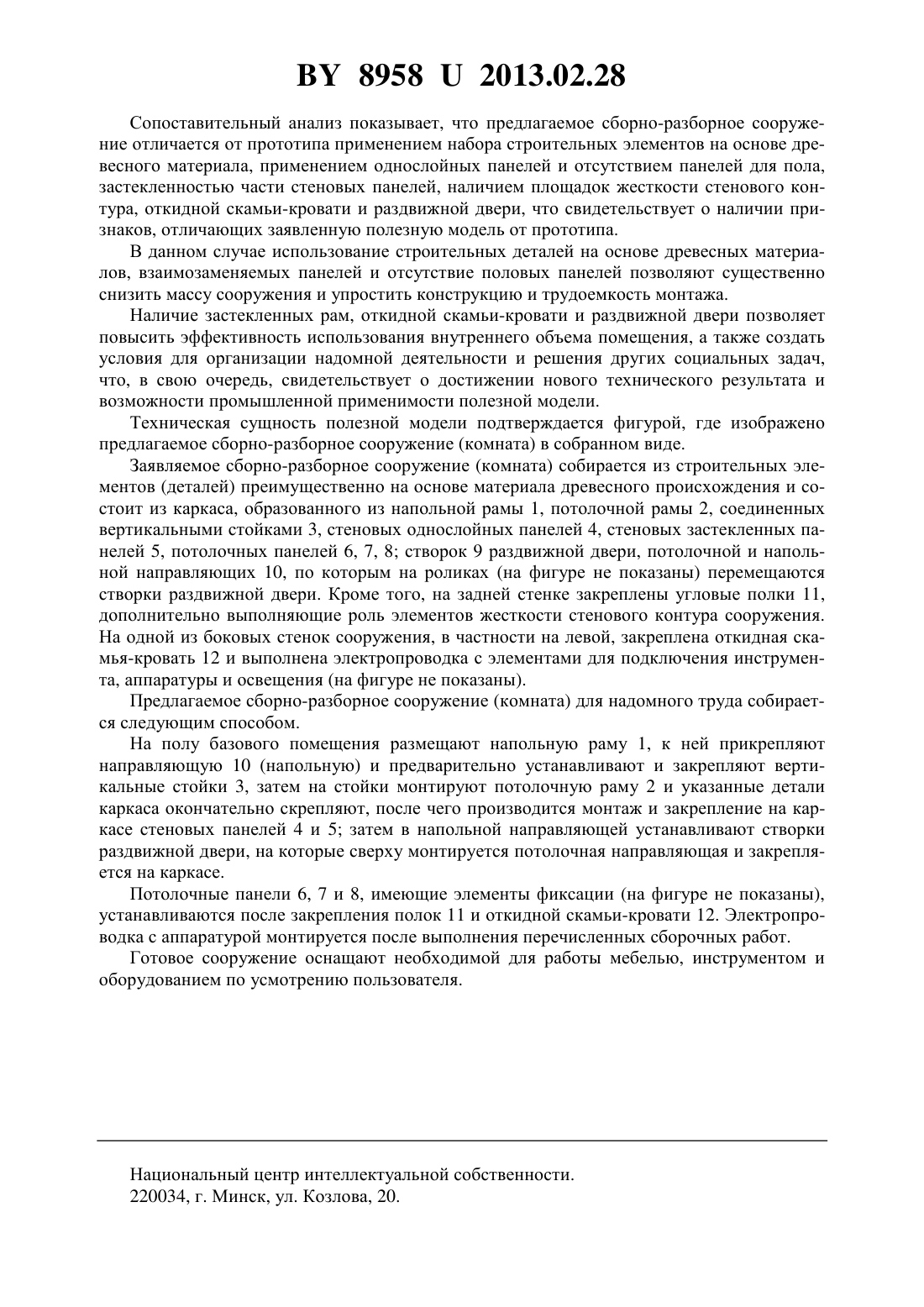

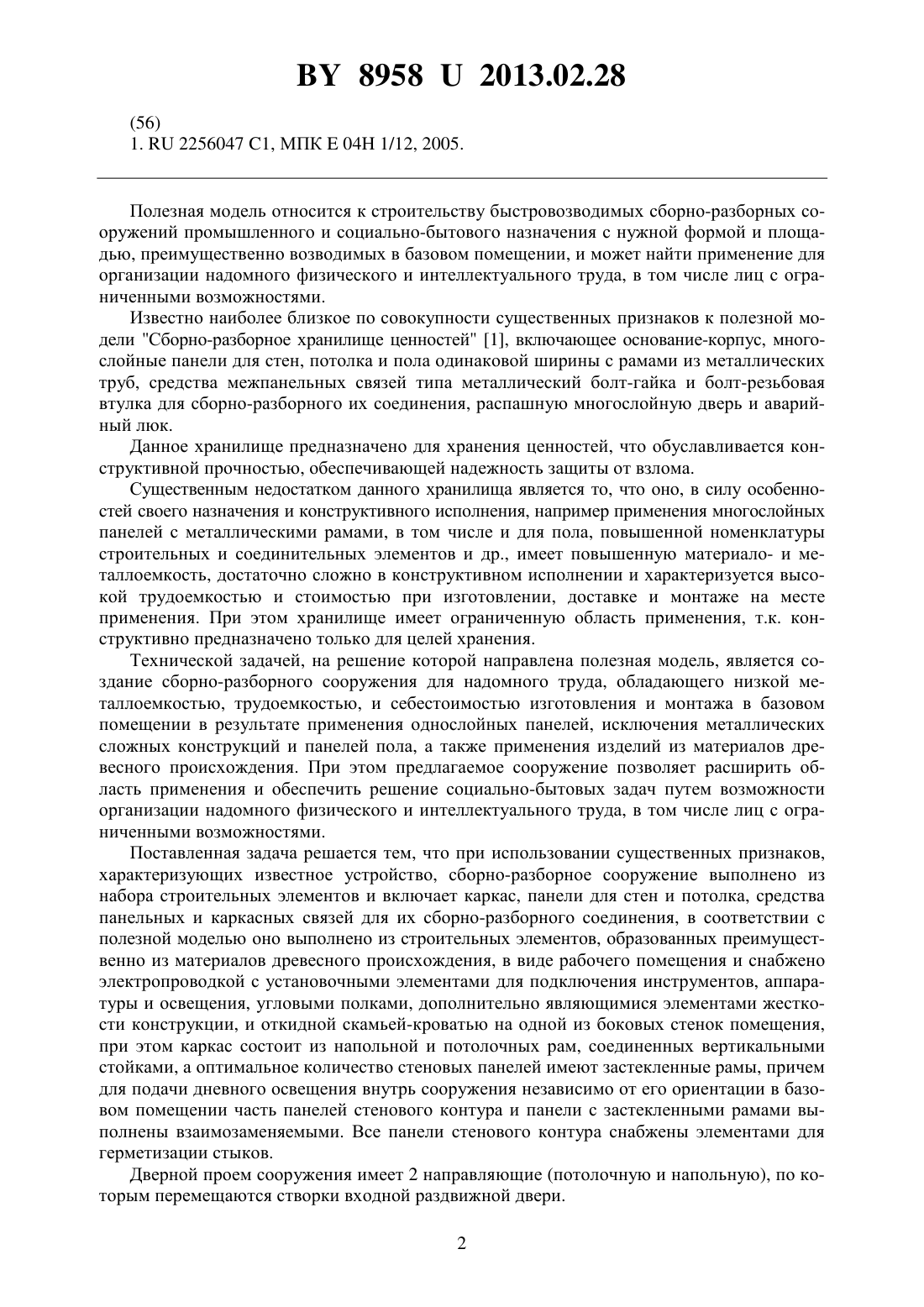

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СБОРНО-РАЗБОРНОЕ СООРУЖЕНИЕ ДЛЯ НАДОМНОГО ТРУДА(71) Заявители Прищепов Виктор Николаевич Буга Виктор Васильевич(72) Авторы Прищепов Виктор Николаевич Буга Виктор Васильевич Желудков Геннадий Алексеевич(73) Патентообладатели Прищепов Виктор Николаевич Буга Виктор Васильевич(57) Сборно-разборное сооружение для надомного труда, выполненное из набора строительных предметов, включает каркас, панели для стен и потолка с элементами для герметизации стыков, средства панельных и каркасных связей для их сборно-разборного соединения, дверь и направляющие для перемещения створок двери, отличающееся тем,что выполнено из строительных предметов, изготовленных преимущественно из материала древесного происхождения, и снабжено электропроводкой с устройствами для подключения инструментов, аппаратуры и освещения, угловыми полками-стеллажами, дополнительно являющимися элементами жесткости стенового контура, и откидной скамьей-кроватью на одной из боковых стенок сооружения, при этом каркас состоит из напольной и потолочной рам, соединенных вертикальными стойками, а оптимальное количество стеновых панелей имеет застекленные рамы, причем для подачи дневного освещения внутрь сооружения независимо от его ориентации в базовом помещении часть панелей стенового контура и панели с застекленными рамами выполнены взаимозаменяемыми.(56) 1.2256047 1, МПК 04 1/12, 2005. Полезная модель относится к строительству быстровозводимых сборно-разборных сооружений промышленного и социально-бытового назначения с нужной формой и площадью, преимущественно возводимых в базовом помещении, и может найти применение для организации надомного физического и интеллектуального труда, в том числе лиц с ограниченными возможностями. Известно наиболее близкое по совокупности существенных признаков к полезной модели Сборно-разборное хранилище ценностей 1, включающее основание-корпус, многослойные панели для стен, потолка и пола одинаковой ширины с рамами из металлических труб, средства межпанельных связей типа металлический болт-гайка и болт-резьбовая втулка для сборно-разборного их соединения, распашную многослойную дверь и аварийный люк. Данное хранилище предназначено для хранения ценностей, что обуславливается конструктивной прочностью, обеспечивающей надежность защиты от взлома. Существенным недостатком данного хранилища является то, что оно, в силу особенностей своего назначения и конструктивного исполнения, например применения многослойных панелей с металлическими рамами, в том числе и для пола, повышенной номенклатуры строительных и соединительных элементов и др., имеет повышенную материало- и металлоемкость, достаточно сложно в конструктивном исполнении и характеризуется высокой трудоемкостью и стоимостью при изготовлении, доставке и монтаже на месте применения. При этом хранилище имеет ограниченную область применения, т.к. конструктивно предназначено только для целей хранения. Технической задачей, на решение которой направлена полезная модель, является создание сборно-разборного сооружения для надомного труда, обладающего низкой металлоемкостью, трудоемкостью, и себестоимостью изготовления и монтажа в базовом помещении в результате применения однослойных панелей, исключения металлических сложных конструкций и панелей пола, а также применения изделий из материалов древесного происхождения. При этом предлагаемое сооружение позволяет расширить область применения и обеспечить решение социально-бытовых задач путем возможности организации надомного физического и интеллектуального труда, в том числе лиц с ограниченными возможностями. Поставленная задача решается тем, что при использовании существенных признаков,характеризующих известное устройство, сборно-разборное сооружение выполнено из набора строительных элементов и включает каркас, панели для стен и потолка, средства панельных и каркасных связей для их сборно-разборного соединения, в соответствии с полезной моделью оно выполнено из строительных элементов, образованных преимущественно из материалов древесного происхождения, в виде рабочего помещения и снабжено электропроводкой с установочными элементами для подключения инструментов, аппаратуры и освещения, угловыми полками, дополнительно являющимися элементами жесткости конструкции, и откидной скамьей-кроватью на одной из боковых стенок помещения,при этом каркас состоит из напольной и потолочных рам, соединенных вертикальными стойками, а оптимальное количество стеновых панелей имеют застекленные рамы, причем для подачи дневного освещения внутрь сооружения независимо от его ориентации в базовом помещении часть панелей стенового контура и панели с застекленными рамами выполнены взаимозаменяемыми. Все панели стенового контура снабжены элементами для герметизации стыков. Дверной проем сооружения имеет 2 направляющие (потолочную и напольную), по которым перемещаются створки входной раздвижной двери. 2 89582013.02.28 Сопоставительный анализ показывает, что предлагаемое сборно-разборное сооружение отличается от прототипа применением набора строительных элементов на основе древесного материала, применением однослойных панелей и отсутствием панелей для пола,застекленностью части стеновых панелей, наличием площадок жесткости стенового контура, откидной скамьи-кровати и раздвижной двери, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа. В данном случае использование строительных деталей на основе древесных материалов, взаимозаменяемых панелей и отсутствие половых панелей позволяют существенно снизить массу сооружения и упростить конструкцию и трудоемкость монтажа. Наличие застекленных рам, откидной скамьи-кровати и раздвижной двери позволяет повысить эффективность использования внутреннего объема помещения, а также создать условия для организации надомной деятельности и решения других социальных задач,что, в свою очередь, свидетельствует о достижении нового технического результата и возможности промышленной применимости полезной модели. Техническая сущность полезной модели подтверждается фигурой, где изображено предлагаемое сборно-разборное сооружение (комната) в собранном виде. Заявляемое сборно-разборное сооружение (комната) собирается из строительных элементов (деталей) преимущественно на основе материала древесного происхождения и состоит из каркаса, образованного из напольной рамы 1, потолочной рамы 2, соединенных вертикальными стойками 3, стеновых однослойных панелей 4, стеновых застекленных панелей 5, потолочных панелей 6, 7, 8 створок 9 раздвижной двери, потолочной и напольной направляющих 10, по которым на роликах (на фигуре не показаны) перемещаются створки раздвижной двери. Кроме того, на задней стенке закреплены угловые полки 11,дополнительно выполняющие роль элементов жесткости стенового контура сооружения. На одной из боковых стенок сооружения, в частности на левой, закреплена откидная скамья-кровать 12 и выполнена электропроводка с элементами для подключения инструмента, аппаратуры и освещения (на фигуре не показаны). Предлагаемое сборно-разборное сооружение (комната) для надомного труда собирается следующим способом. На полу базового помещения размещают напольную раму 1, к ней прикрепляют направляющую 10 (напольную) и предварительно устанавливают и закрепляют вертикальные стойки 3, затем на стойки монтируют потолочную раму 2 и указанные детали каркаса окончательно скрепляют, после чего производится монтаж и закрепление на каркасе стеновых панелей 4 и 5 затем в напольной направляющей устанавливают створки раздвижной двери, на которые сверху монтируется потолочная направляющая и закрепляется на каркасе. Потолочные панели 6, 7 и 8, имеющие элементы фиксации (на фигуре не показаны),устанавливаются после закрепления полок 11 и откидной скамьи-кровати 12. Электропроводка с аппаратурой монтируется после выполнения перечисленных сборочных работ. Готовое сооружение оснащают необходимой для работы мебелью, инструментом и оборудованием по усмотрению пользователя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
