Цифровой индикатор уровня жидкости

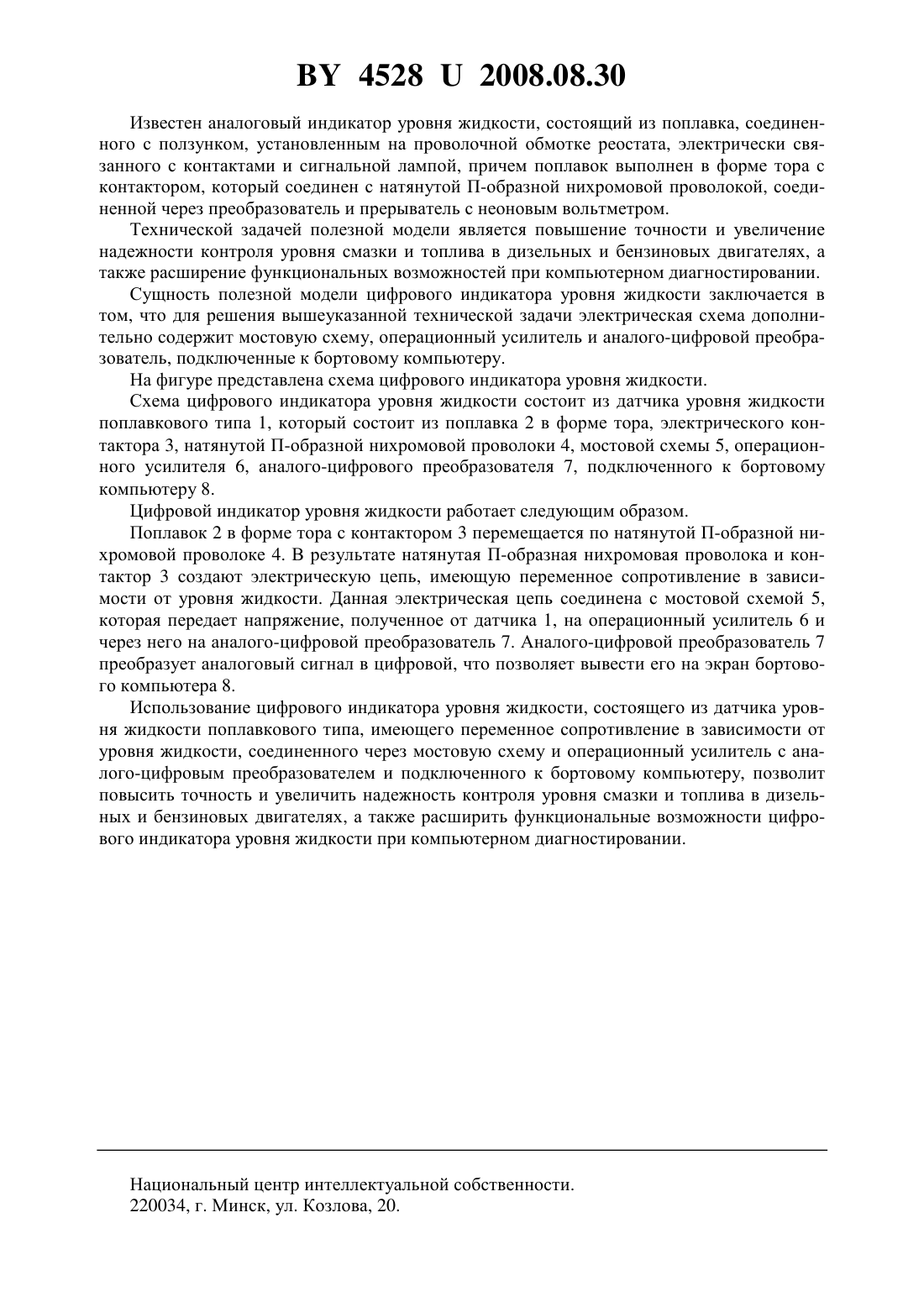

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЦИФРОВОЙ ИНДИКАТОР УРОВНЯ ЖИДКОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Карташевич Анатолий Николаевич Рудашко Александр Александрович Скадорва Андрей Феликсович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Цифровой индикатор уровня жидкости, состоящий из датчика уровня жидкости поплавкового типа, состоящего из поплавка, соединенного с ползунком, установленным на проволочной обмотке реостата, электрически связанного с контактами и сигнальной лампой, причем поплавок выполнен в форме тора с контактором, который соединен с натянутой П-образной нихромовой проволокой, соединенной через преобразователь и прерыватель с неоновым вольтметром, отличающийся тем, что дополнительно содержит мостовую схему, операционный усилитель и аналого-цифровой преобразователь.(56) 1. Патент на полезную модель РБ 1650, МПК 702 69/00, 2004. Полезная модель - цифровой индикатор уровня жидкости, состоящий из датчика уровня жидкости поплавкового типа, имеющего переменное сопротивление в зависимости от уровня жидкости, соединенного через мостовую схему и операционный усилитель с аналого-цифровым преобразователем, - относится к области машиностроения, в частности к системам подачи топлива или горючей смеси для двигателей внутреннего сгорания и составным частям этих систем. 45282008.08.30 Известен аналоговый индикатор уровня жидкости, состоящий из поплавка, соединенного с ползунком, установленным на проволочной обмотке реостата, электрически связанного с контактами и сигнальной лампой, причем поплавок выполнен в форме тора с контактором, который соединен с натянутой П-образной нихромовой проволокой, соединенной через преобразователь и прерыватель с неоновым вольтметром. Технической задачей полезной модели является повышение точности и увеличение надежности контроля уровня смазки и топлива в дизельных и бензиновых двигателях, а также расширение функциональных возможностей при компьютерном диагностировании. Сущность полезной модели цифрового индикатора уровня жидкости заключается в том, что для решения вышеуказанной технической задачи электрическая схема дополнительно содержит мостовую схему, операционный усилитель и аналого-цифровой преобразователь, подключенные к бортовому компьютеру. На фигуре представлена схема цифрового индикатора уровня жидкости. Схема цифрового индикатора уровня жидкости состоит из датчика уровня жидкости поплавкового типа 1, который состоит из поплавка 2 в форме тора, электрического контактора 3, натянутой П-образной нихромовой проволоки 4, мостовой схемы 5, операционного усилителя 6, аналого-цифрового преобразователя 7, подключенного к бортовому компьютеру 8. Цифровой индикатор уровня жидкости работает следующим образом. Поплавок 2 в форме тора с контактором 3 перемещается по натянутой П-образной нихромовой проволоке 4. В результате натянутая П-образная нихромовая проволока и контактор 3 создают электрическую цепь, имеющую переменное сопротивление в зависимости от уровня жидкости. Данная электрическая цепь соединена с мостовой схемой 5,которая передает напряжение, полученное от датчика 1, на операционный усилитель 6 и через него на аналого-цифровой преобразователь 7. Аналого-цифровой преобразователь 7 преобразует аналоговый сигнал в цифровой, что позволяет вывести его на экран бортового компьютера 8. Использование цифрового индикатора уровня жидкости, состоящего из датчика уровня жидкости поплавкового типа, имеющего переменное сопротивление в зависимости от уровня жидкости, соединенного через мостовую схему и операционный усилитель с аналого-цифровым преобразователем и подключенного к бортовому компьютеру, позволит повысить точность и увеличить надежность контроля уровня смазки и топлива в дизельных и бензиновых двигателях, а также расширить функциональные возможности цифрового индикатора уровня жидкости при компьютерном диагностировании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
