Дискретно-цифровой индикатор уровня жидкости

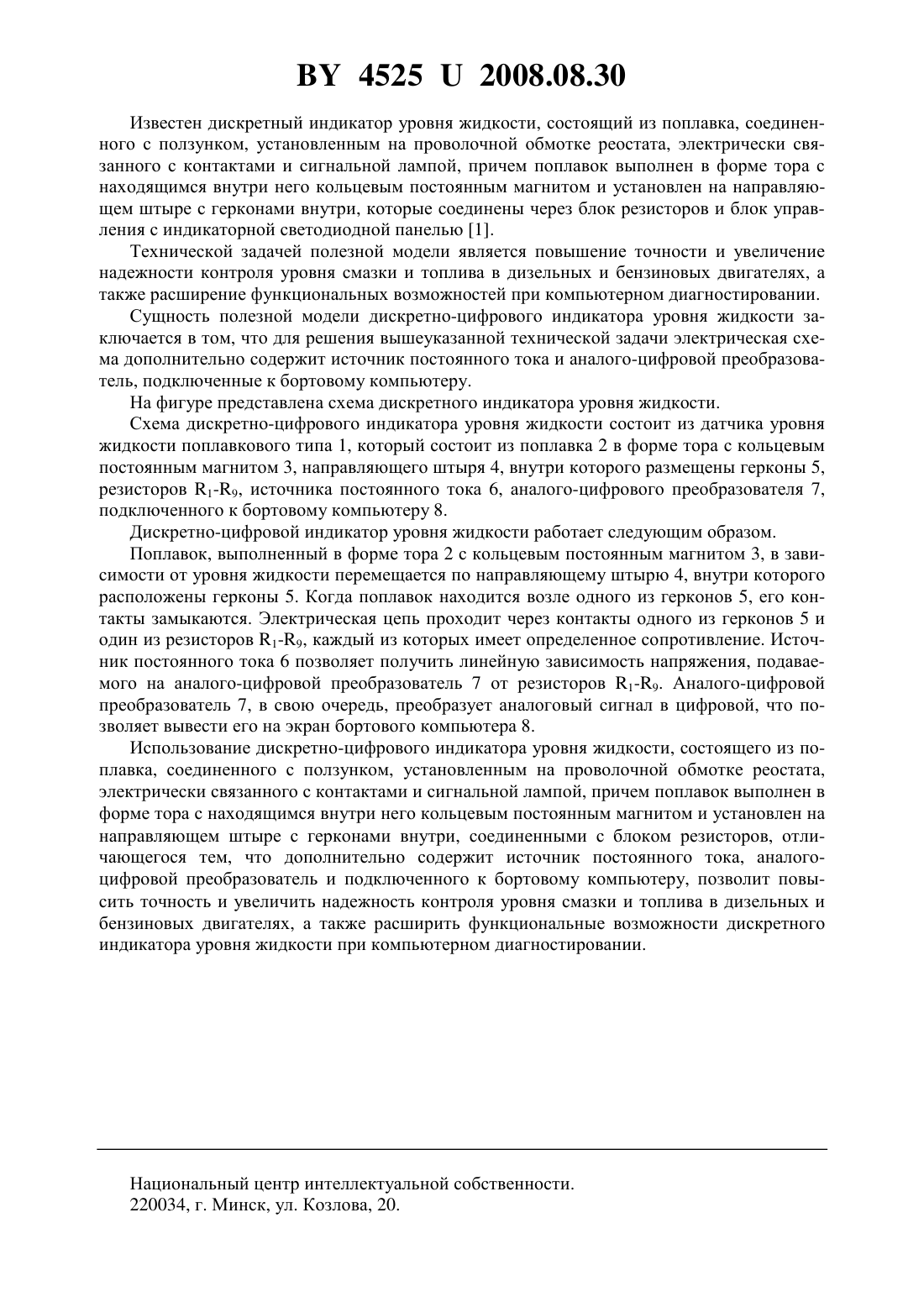

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Карташевич Анатолий Николаевич Рудашко Александр Александрович Скадорва Андрей Феликсович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Дискретно-цифровой индикатор уровня жидкости, состоящий из поплавка, соединенного с ползунком, установленным на проволочной обмотке реостата, электрически связанного с контактами и сигнальной лампой, причем поплавок выполнен в форме тора с находящимся внутри него кольцевым постоянным магнитом и установлен на направляющем штыре с герконами внутри, соединенными с блоком резисторов, отличающийся тем,что дополнительно содержит источник постоянного тока и аналого-цифровой преобразователь. Полезная модель относится к области машиностроения, в частности к системам подачи топлива или горючей смеси для двигателей внутреннего сгорания и составным частям этих систем. 45252008.08.30 Известен дискретный индикатор уровня жидкости, состоящий из поплавка, соединенного с ползунком, установленным на проволочной обмотке реостата, электрически связанного с контактами и сигнальной лампой, причем поплавок выполнен в форме тора с находящимся внутри него кольцевым постоянным магнитом и установлен на направляющем штыре с герконами внутри, которые соединены через блок резисторов и блок управления с индикаторной светодиодной панелью 1. Технической задачей полезной модели является повышение точности и увеличение надежности контроля уровня смазки и топлива в дизельных и бензиновых двигателях, а также расширение функциональных возможностей при компьютерном диагностировании. Сущность полезной модели дискретно-цифрового индикатора уровня жидкости заключается в том, что для решения вышеуказанной технической задачи электрическая схема дополнительно содержит источник постоянного тока и аналого-цифровой преобразователь, подключенные к бортовому компьютеру. На фигуре представлена схема дискретного индикатора уровня жидкости. Схема дискретно-цифрового индикатора уровня жидкости состоит из датчика уровня жидкости поплавкового типа 1, который состоит из поплавка 2 в форме тора с кольцевым постоянным магнитом 3, направляющего штыря 4, внутри которого размещены герконы 5,резисторов 1-9, источника постоянного тока 6, аналого-цифрового преобразователя 7,подключенного к бортовому компьютеру 8. Дискретно-цифровой индикатор уровня жидкости работает следующим образом. Поплавок, выполненный в форме тора 2 с кольцевым постоянным магнитом 3, в зависимости от уровня жидкости перемещается по направляющему штырю 4, внутри которого расположены герконы 5. Когда поплавок находится возле одного из герконов 5, его контакты замыкаются. Электрическая цепь проходит через контакты одного из герконов 5 и один из резисторов 1-9, каждый из которых имеет определенное сопротивление. Источник постоянного тока 6 позволяет получить линейную зависимость напряжения, подаваемого на аналого-цифровой преобразователь 7 от резисторов 1-9. Аналого-цифровой преобразователь 7, в свою очередь, преобразует аналоговый сигнал в цифровой, что позволяет вывести его на экран бортового компьютера 8. Использование дискретно-цифрового индикатора уровня жидкости, состоящего из поплавка, соединенного с ползунком, установленным на проволочной обмотке реостата,электрически связанного с контактами и сигнальной лампой, причем поплавок выполнен в форме тора с находящимся внутри него кольцевым постоянным магнитом и установлен на направляющем штыре с герконами внутри, соединенными с блоком резисторов, отличающегося тем, что дополнительно содержит источник постоянного тока, аналогоцифровой преобразователь и подключенного к бортовому компьютеру, позволит повысить точность и увеличить надежность контроля уровня смазки и топлива в дизельных и бензиновых двигателях, а также расширить функциональные возможности дискретного индикатора уровня жидкости при компьютерном диагностировании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
