Виброудочка

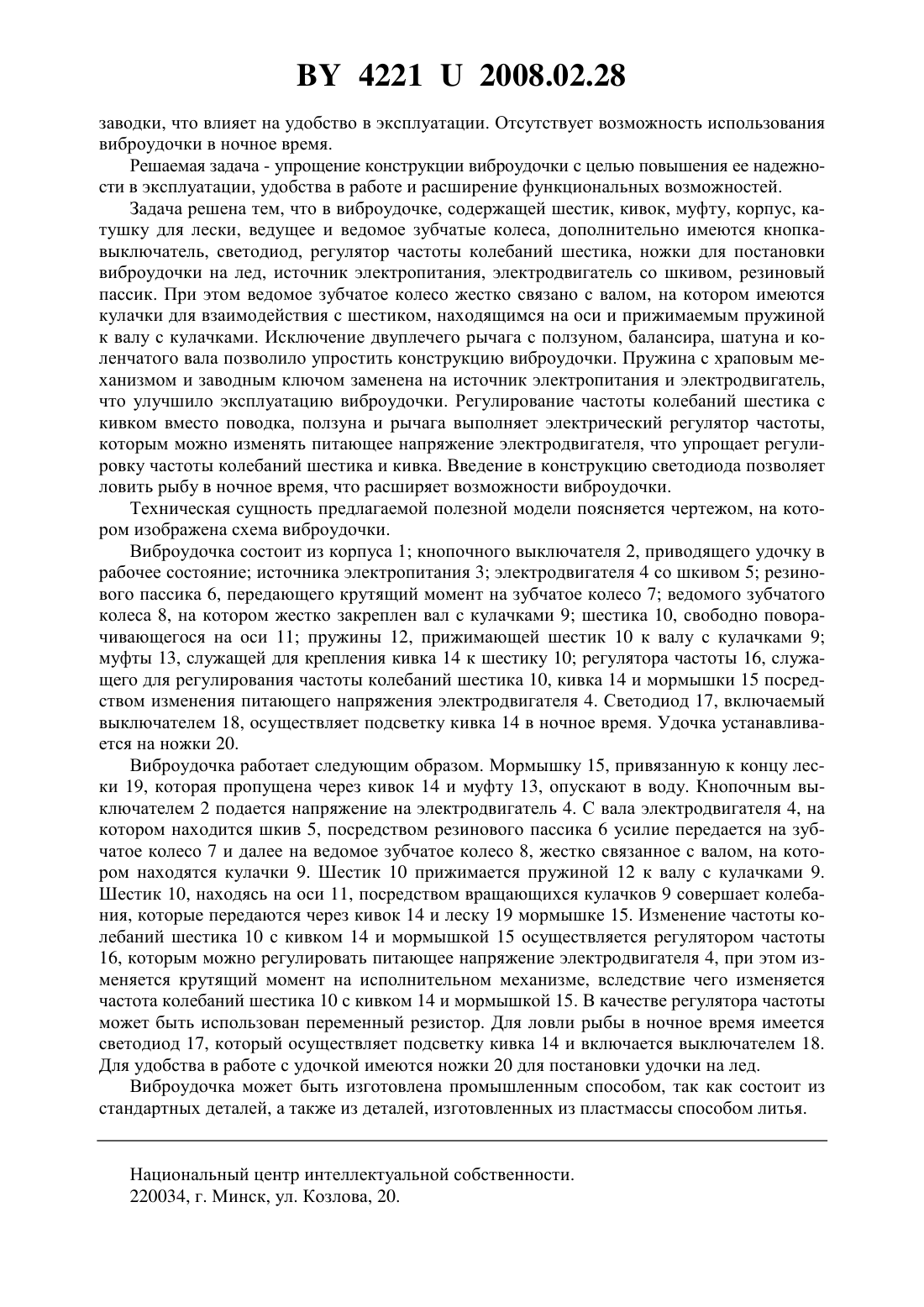

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Скобелкин Олег Иванович(72) Автор Скобелкин Олег Иванович(73) Патентообладатель Скобелкин Олег Иванович(57) Виброудочка, содержащая шестик, кивок, муфту, корпус, катушку для лески, ведущее и ведомое зубчатые колеса, отличающаяся тем, что имеет кнопку-выключатель, светодиод,регулятор частоты колебаний шестика, ножки для постановки виброудочки на лед, источник электропитания, электродвигатель со шкивом, резиновый пассик, при этом ведомое зубчатое колесо жестко связано с валом, на котором имеются кулачки для взаимодействия с шестиком, находящимся на оси и прижимаемом пружиной к валу с кулачками. Полезная модель относится к области рыболовства и может быть использована для ловли рыбы на мормышку. Известна виброудочка для ловли рыбы на мормышку, включающая шестик с кивком,корпус и катушку для лески, ведущее и ведомое зубчатые колеса, рычаг, балансир, механизм регулирования равновесия шестика. Ведущее и ведомое зубчатые колеса образуют привод, дополнительно снабженный пружиной с храповым механизмом и заводным ключом 1. Существенным недостатком известного устройства является сложный механизм приведения шестика в колебательные движения, что влияет на надежность работы виброудочки. Наличие пружины с храповым механизмом и заводным ключом требует периодической 42212008.02.28 заводки, что влияет на удобство в эксплуатации. Отсутствует возможность использования виброудочки в ночное время. Решаемая задача - упрощение конструкции виброудочки с целью повышения ее надежности в эксплуатации, удобства в работе и расширение функциональных возможностей. Задача решена тем, что в виброудочке, содержащей шестик, кивок, муфту, корпус, катушку для лески, ведущее и ведомое зубчатые колеса, дополнительно имеются кнопкавыключатель, светодиод, регулятор частоты колебаний шестика, ножки для постановки виброудочки на лед, источник электропитания, электродвигатель со шкивом, резиновый пассик. При этом ведомое зубчатое колесо жестко связано с валом, на котором имеются кулачки для взаимодействия с шестиком, находящимся на оси и прижимаемым пружиной к валу с кулачками. Исключение двуплечего рычага с ползуном, балансира, шатуна и коленчатого вала позволило упростить конструкцию виброудочки. Пружина с храповым механизмом и заводным ключом заменена на источник электропитания и электродвигатель,что улучшило эксплуатацию виброудочки. Регулирование частоты колебаний шестика с кивком вместо поводка, ползуна и рычага выполняет электрический регулятор частоты,которым можно изменять питающее напряжение электродвигателя, что упрощает регулировку частоты колебаний шестика и кивка. Введение в конструкцию светодиода позволяет ловить рыбу в ночное время, что расширяет возможности виброудочки. Техническая сущность предлагаемой полезной модели поясняется чертежом, на котором изображена схема виброудочки. Виброудочка состоит из корпуса 1 кнопочного выключателя 2, приводящего удочку в рабочее состояние источника электропитания 3 электродвигателя 4 со шкивом 5 резинового пассика 6, передающего крутящий момент на зубчатое колесо 7 ведомого зубчатого колеса 8, на котором жестко закреплен вал с кулачками 9 шестика 10, свободно поворачивающегося на оси 11 пружины 12, прижимающей шестик 10 к валу с кулачками 9 муфты 13, служащей для крепления кивка 14 к шестику 10 регулятора частоты 16, служащего для регулирования частоты колебаний шестика 10, кивка 14 и мормышки 15 посредством изменения питающего напряжения электродвигателя 4. Светодиод 17, включаемый выключателем 18, осуществляет подсветку кивка 14 в ночное время. Удочка устанавливается на ножки 20. Виброудочка работает следующим образом. Мормышку 15, привязанную к концу лески 19, которая пропущена через кивок 14 и муфту 13, опускают в воду. Кнопочным выключателем 2 подается напряжение на электродвигатель 4. С вала электродвигателя 4, на котором находится шкив 5, посредством резинового пассика 6 усилие передается на зубчатое колесо 7 и далее на ведомое зубчатое колесо 8, жестко связанное с валом, на котором находятся кулачки 9. Шестик 10 прижимается пружиной 12 к валу с кулачками 9. Шестик 10, находясь на оси 11, посредством вращающихся кулачков 9 совершает колебания, которые передаются через кивок 14 и леску 19 мормышке 15. Изменение частоты колебаний шестика 10 с кивком 14 и мормышкой 15 осуществляется регулятором частоты 16, которым можно регулировать питающее напряжение электродвигателя 4, при этом изменяется крутящий момент на исполнительном механизме, вследствие чего изменяется частота колебаний шестика 10 с кивком 14 и мормышкой 15. В качестве регулятора частоты может быть использован переменный резистор. Для ловли рыбы в ночное время имеется светодиод 17, который осуществляет подсветку кивка 14 и включается выключателем 18. Для удобства в работе с удочкой имеются ножки 20 для постановки удочки на лед. Виброудочка может быть изготовлена промышленным способом, так как состоит из стандартных деталей, а также из деталей, изготовленных из пластмассы способом литья. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
