Конвективно-радиационная установка проходного типа для термофиксации и сушки обуви

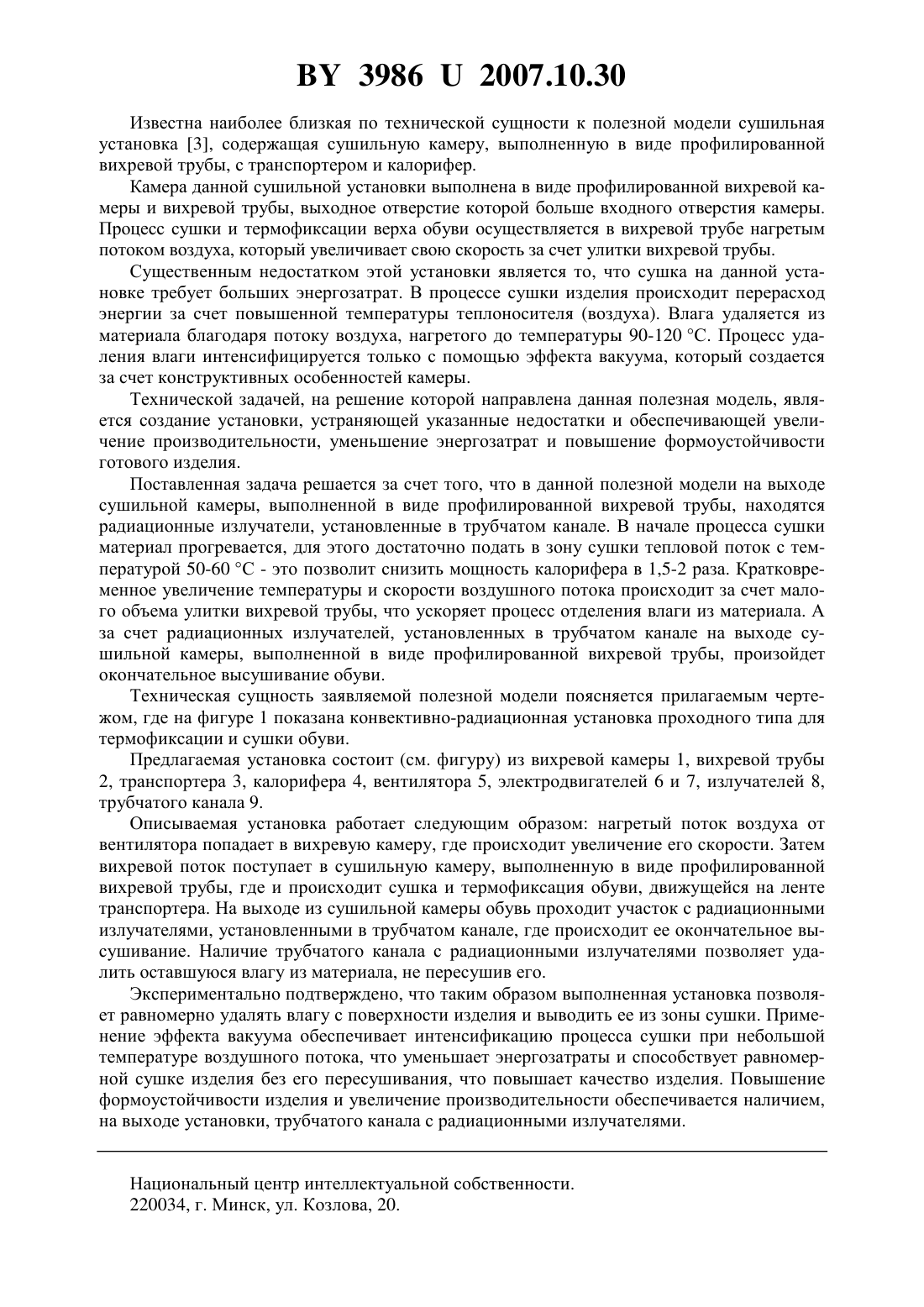

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНВЕКТИВНО-РАДИАЦИОННАЯ УСТАНОВКА ПРОХОДНОГО ТИПА ДЛЯ ТЕРМОФИКСАЦИИ И СУШКИ ОБУВИ(71) Заявитель Учреждение образования Витебский государственный технологический университет(72) Авторы Макаренко Елена Францевна Угольников Александр Александрович Ольшанский Валерий Иосифович(73) Патентообладатель Учреждение образования Витебский государственный технологический университет(57) Конвективно-радиационная установка проходного типа для термофиксации и сушки обуви, содержащая сушильную камеру, выполненную в виде профилированной вихревой трубы, с транспортером и калорифер, отличающаяся тем, что она снабжена радиационными излучателями, установленными в трубчатом канале, закрепленном на выходе вихревой трубы.(56) 1. Проспект фирмы модель 290-291-293. 2. Адегизалов Л.И. Интенсифицированные методы сушки обуви / Л.И. Адегизалов,А.С. Шварц. - Москва Легкая индустрия, 1974. - С. 115. 3.3272 , МПК А 43 95/10, 2006. Полезная модель относится к области кожевенного производства, в частности к установкам для сушки изделий из упруго-пластических материалов аэродинамическим способом. В настоящее время в промышленности применяются установки для сушки и термофиксации обуви следующих видов конвективные, радиационные, вакуумные, комбинированные 1, 2. 39862007.10.30 Известна наиболее близкая по технической сущности к полезной модели сушильная установка 3, содержащая сушильную камеру, выполненную в виде профилированной вихревой трубы, с транспортером и калорифер. Камера данной сушильной установки выполнена в виде профилированной вихревой камеры и вихревой трубы, выходное отверстие которой больше входного отверстия камеры. Процесс сушки и термофиксации верха обуви осуществляется в вихревой трубе нагретым потоком воздуха, который увеличивает свою скорость за счет улитки вихревой трубы. Существенным недостатком этой установки является то, что сушка на данной установке требует больших энергозатрат. В процессе сушки изделия происходит перерасход энергии за счет повышенной температуры теплоносителя (воздуха). Влага удаляется из материала благодаря потоку воздуха, нагретого до температуры 90-120 С. Процесс удаления влаги интенсифицируется только с помощью эффекта вакуума, который создается за счет конструктивных особенностей камеры. Технической задачей, на решение которой направлена данная полезная модель, является создание установки, устраняющей указанные недостатки и обеспечивающей увеличение производительности, уменьшение энергозатрат и повышение формоустойчивости готового изделия. Поставленная задача решается за счет того, что в данной полезной модели на выходе сушильной камеры, выполненной в виде профилированной вихревой трубы, находятся радиационные излучатели, установленные в трубчатом канале. В начале процесса сушки материал прогревается, для этого достаточно подать в зону сушки тепловой поток с температурой 50-60 С - это позволит снизить мощность калорифера в 1,5-2 раза. Кратковременное увеличение температуры и скорости воздушного потока происходит за счет малого объема улитки вихревой трубы, что ускоряет процесс отделения влаги из материала. А за счет радиационных излучателей, установленных в трубчатом канале на выходе сушильной камеры, выполненной в виде профилированной вихревой трубы, произойдет окончательное высушивание обуви. Техническая сущность заявляемой полезной модели поясняется прилагаемым чертежом, где на фигуре 1 показана конвективно-радиационная установка проходного типа для термофиксации и сушки обуви. Предлагаемая установка состоит (см. фигуру) из вихревой камеры 1, вихревой трубы 2, транспортера 3, калорифера 4, вентилятора 5, электродвигателей 6 и 7, излучателей 8,трубчатого канала 9. Описываемая установка работает следующим образом нагретый поток воздуха от вентилятора попадает в вихревую камеру, где происходит увеличение его скорости. Затем вихревой поток поступает в сушильную камеру, выполненную в виде профилированной вихревой трубы, где и происходит сушка и термофиксация обуви, движущейся на ленте транспортера. На выходе из сушильной камеры обувь проходит участок с радиационными излучателями, установленными в трубчатом канале, где происходит ее окончательное высушивание. Наличие трубчатого канала с радиационными излучателями позволяет удалить оставшуюся влагу из материала, не пересушив его. Экспериментально подтверждено, что таким образом выполненная установка позволяет равномерно удалять влагу с поверхности изделия и выводить ее из зоны сушки. Применение эффекта вакуума обеспечивает интенсификацию процесса сушки при небольшой температуре воздушного потока, что уменьшает энергозатраты и способствует равномерной сушке изделия без его пересушивания, что повышает качество изделия. Повышение формоустойчивости изделия и увеличение производительности обеспечивается наличием,на выходе установки, трубчатого канала с радиационными излучателями. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
