Поплавковая гидротурбина

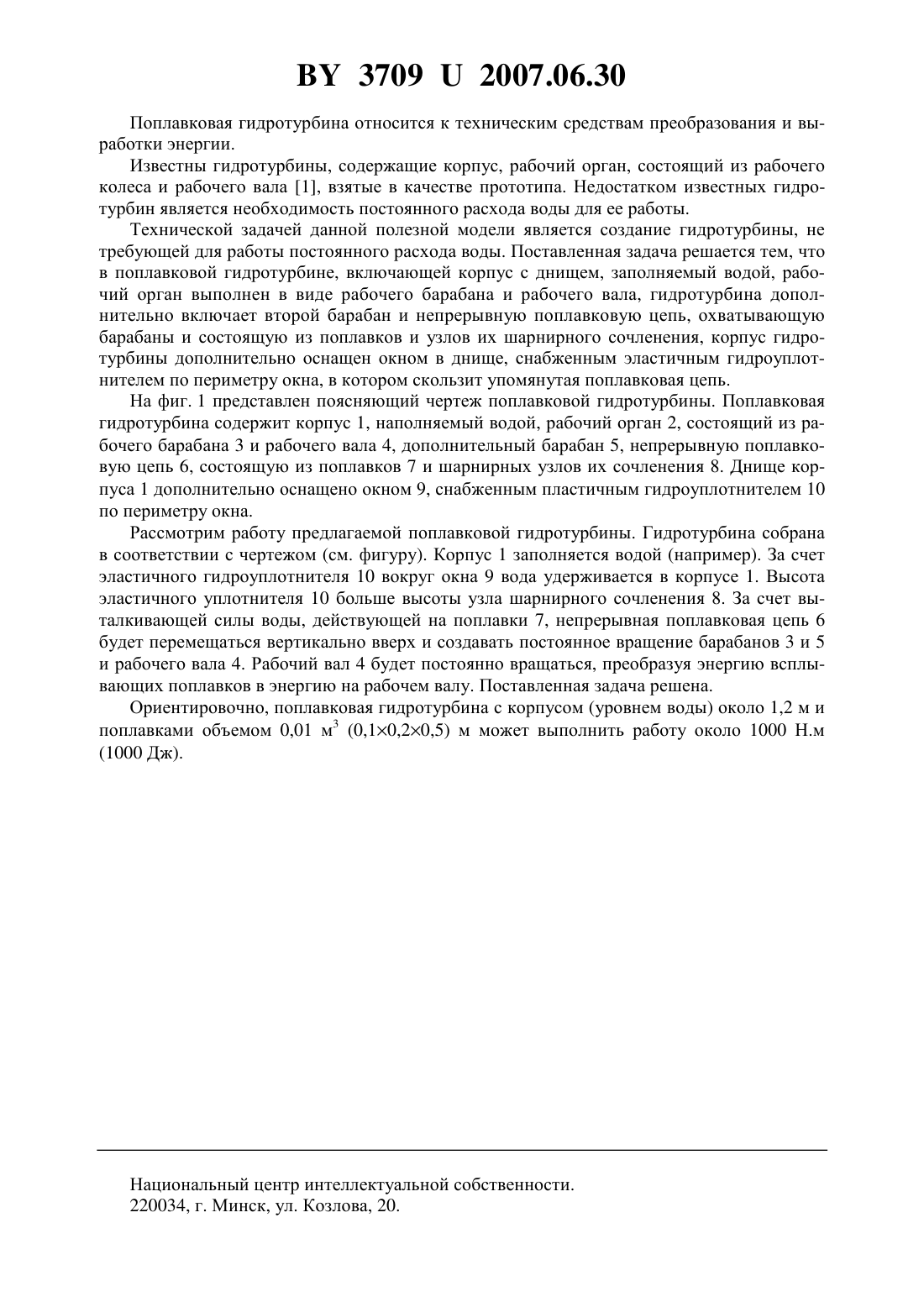

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(72) Авторы Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(73) Патентообладатели Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(57) Поплавковая гидротурбина, включающая корпус с днищем, заполняемый водой, рабочий орган, отличающаяся тем, что рабочий орган выполнен в виде рабочего барабана и рабочего вала, гидротурбина дополнительно включает второй барабан и непрерывную поплавковую цепь, охватывающую барабаны и состоящую из поплавков и шарнирных узлов их сочленения, корпус гидротурбины дополнительно оснащен окном в днище, снабженным гидроуплотнителем по периметру окна, в котором скользит упомянутая поплавковая цепь.(56) 1. Гидротехнические установки малой и средней мощности Справочное руководство. Киев - Москва Машгиз, 1958. - С. 129-136. 37092007.06.30 Поплавковая гидротурбина относится к техническим средствам преобразования и выработки энергии. Известны гидротурбины, содержащие корпус, рабочий орган, состоящий из рабочего колеса и рабочего вала 1, взятые в качестве прототипа. Недостатком известных гидротурбин является необходимость постоянного расхода воды для ее работы. Технической задачей данной полезной модели является создание гидротурбины, не требующей для работы постоянного расхода воды. Поставленная задача решается тем, что в поплавковой гидротурбине, включающей корпус с днищем, заполняемый водой, рабочий орган выполнен в виде рабочего барабана и рабочего вала, гидротурбина дополнительно включает второй барабан и непрерывную поплавковую цепь, охватывающую барабаны и состоящую из поплавков и узлов их шарнирного сочленения, корпус гидротурбины дополнительно оснащен окном в днище, снабженным эластичным гидроуплотнителем по периметру окна, в котором скользит упомянутая поплавковая цепь. На фиг. 1 представлен поясняющий чертеж поплавковой гидротурбины. Поплавковая гидротурбина содержит корпус 1, наполняемый водой, рабочий орган 2, состоящий из рабочего барабана 3 и рабочего вала 4, дополнительный барабан 5, непрерывную поплавковую цепь 6, состоящую из поплавков 7 и шарнирных узлов их сочленения 8. Днище корпуса 1 дополнительно оснащено окном 9, снабженным пластичным гидроуплотнителем 10 по периметру окна. Рассмотрим работу предлагаемой поплавковой гидротурбины. Гидротурбина собрана в соответствии с чертежом (см. фигуру). Корпус 1 заполняется водой (например). За счет эластичного гидроуплотнителя 10 вокруг окна 9 вода удерживается в корпусе 1. Высота эластичного уплотнителя 10 больше высоты узла шарнирного сочленения 8. За счет выталкивающей силы воды, действующей на поплавки 7, непрерывная поплавковая цепь 6 будет перемещаться вертикально вверх и создавать постоянное вращение барабанов 3 и 5 и рабочего вала 4. Рабочий вал 4 будет постоянно вращаться, преобразуя энергию всплывающих поплавков в энергию на рабочем валу. Поставленная задача решена. Ориентировочно, поплавковая гидротурбина с корпусом (уровнем воды) около 1,2 м и поплавками объемом 0,01 м 3 (0,10,20,5) м может выполнить работу около 1000 Н.м Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
