Поплавковая гидротурбина

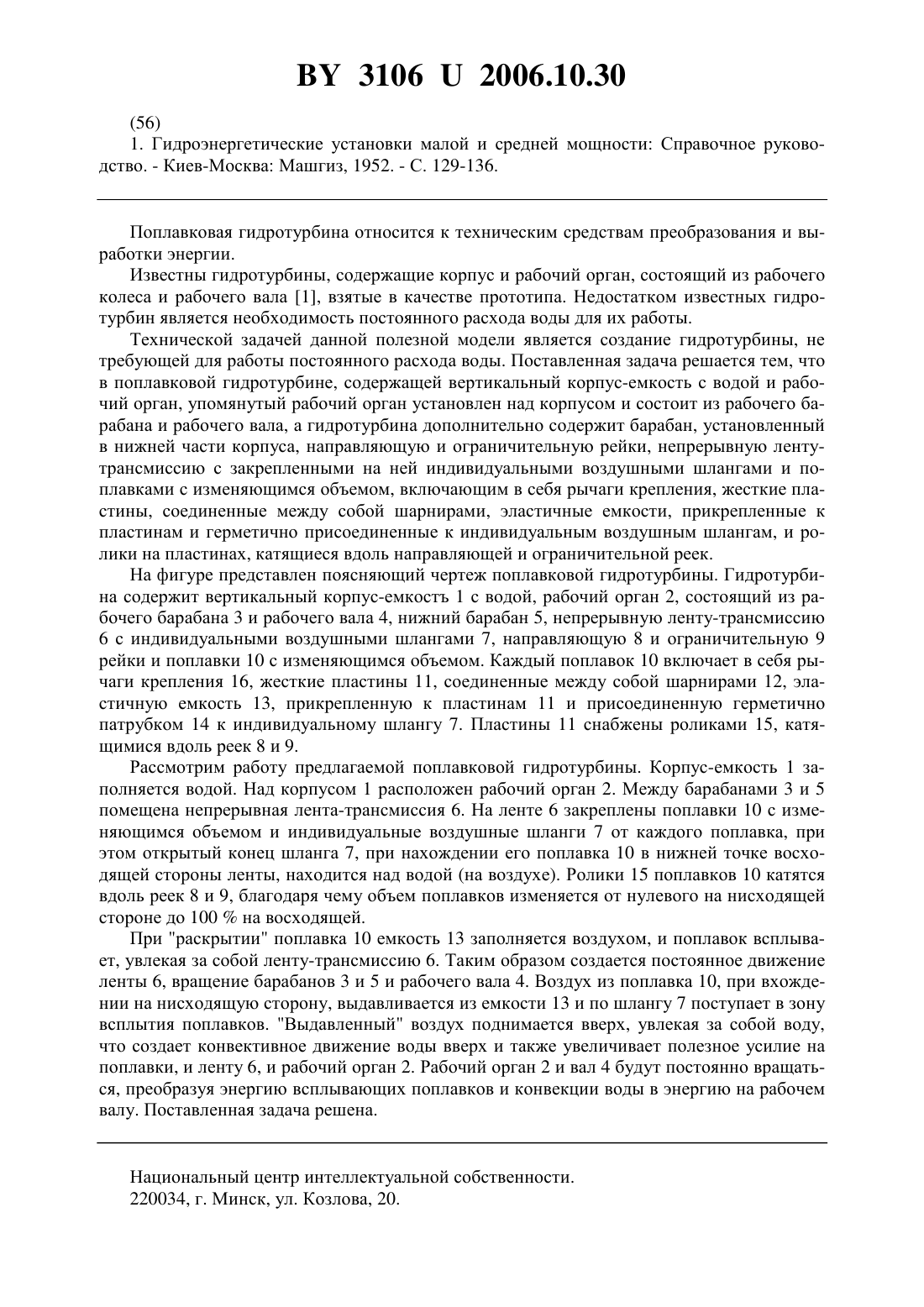

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(72) Авторы Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(73) Патентообладатели Берхин Владимир Ильич Володкевич Екатерина Алексеевна Берхин Евгений Всеволодович(57) Поплавковая гидротурбина, содержащая вертикальный корпус-емкость с водой и рабочий орган, отличающаяся тем, что рабочий орган установлен над корпусом и состоит из рабочего барабана и рабочего вала, а гидротурбина дополнительно содержит барабан, установленный в нижней части корпуса, направляющую и ограничительную рейки, непрерывную ленту-трансмиссию с закрепленными на ней индивидуальными воздушными шлангами и поплавками с изменяющимся объемом, включающими в себя рычаги крепления, жесткие пластины, соединенные между собой шарнирами, эластичные емкости, прикрепленные к индивидуальным пластинам и герметично присоединенные к индивидуальным воздушным шлангам, и ролики на пластинах, катящиеся вдоль направляющей и ограничительной реек.(56) 1. Гидроэнергетические установки малой и средней мощности Справочное руководство. - Киев-Москва Машгиз, 1952. - С. 129-136. Поплавковая гидротурбина относится к техническим средствам преобразования и выработки энергии. Известны гидротурбины, содержащие корпус и рабочий орган, состоящий из рабочего колеса и рабочего вала 1, взятые в качестве прототипа. Недостатком известных гидротурбин является необходимость постоянного расхода воды для их работы. Технической задачей данной полезной модели является создание гидротурбины, не требующей для работы постоянного расхода воды. Поставленная задача решается тем, что в поплавковой гидротурбине, содержащей вертикальный корпус-емкость с водой и рабочий орган, упомянутый рабочий орган установлен над корпусом и состоит из рабочего барабана и рабочего вала, а гидротурбина дополнительно содержит барабан, установленный в нижней части корпуса, направляющую и ограничительную рейки, непрерывную лентутрансмиссию с закрепленными на ней индивидуальными воздушными шлангами и поплавками с изменяющимся объемом, включающим в себя рычаги крепления, жесткие пластины, соединенные между собой шарнирами, эластичные емкости, прикрепленные к пластинам и герметично присоединенные к индивидуальным воздушным шлангам, и ролики на пластинах, катящиеся вдоль направляющей и ограничительной реек. На фигуре представлен поясняющий чертеж поплавковой гидротурбины. Гидротурбина содержит вертикальный корпус-емкостъ 1 с водой, рабочий орган 2, состоящий из рабочего барабана 3 и рабочего вала 4, нижний барабан 5, непрерывную ленту-трансмиссию 6 с индивидуальными воздушными шлангами 7, направляющую 8 и ограничительную 9 рейки и поплавки 10 с изменяющимся объемом. Каждый поплавок 10 включает в себя рычаги крепления 16, жесткие пластины 11, соединенные между собой шарнирами 12, эластичную емкость 13, прикрепленную к пластинам 11 и присоединенную герметично патрубком 14 к индивидуальному шлангу 7. Пластины 11 снабжены роликами 15, катящимися вдоль реек 8 и 9. Рассмотрим работу предлагаемой поплавковой гидротурбины. Корпус-емкость 1 заполняется водой. Над корпусом 1 расположен рабочий орган 2. Между барабанами 3 и 5 помещена непрерывная лента-трансмиссия 6. На ленте 6 закреплены поплавки 10 с изменяющимся объемом и индивидуальные воздушные шланги 7 от каждого поплавка, при этом открытый конец шланга 7, при нахождении его поплавка 10 в нижней точке восходящей стороны ленты, находится над водой (на воздухе). Ролики 15 поплавков 10 катятся вдоль реек 8 и 9, благодаря чему объем поплавков изменяется от нулевого на нисходящей стороне до 100 на восходящей. При раскрытии поплавка 10 емкость 13 заполняется воздухом, и поплавок всплывает, увлекая за собой ленту-трансмиссию 6. Таким образом создается постоянное движение ленты 6, вращение барабанов 3 и 5 и рабочего вала 4. Воздух из поплавка 10, при вхождении на нисходящую сторону, выдавливается из емкости 13 и по шлангу 7 поступает в зону всплытия поплавков. Выдавленный воздух поднимается вверх, увлекая за собой воду,что создает конвективное движение воды вверх и также увеличивает полезное усилие на поплавки, и ленту 6, и рабочий орган 2. Рабочий орган 2 и вал 4 будут постоянно вращаться, преобразуя энергию всплывающих поплавков и конвекции воды в энергию на рабочем валу. Поставленная задача решена. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
