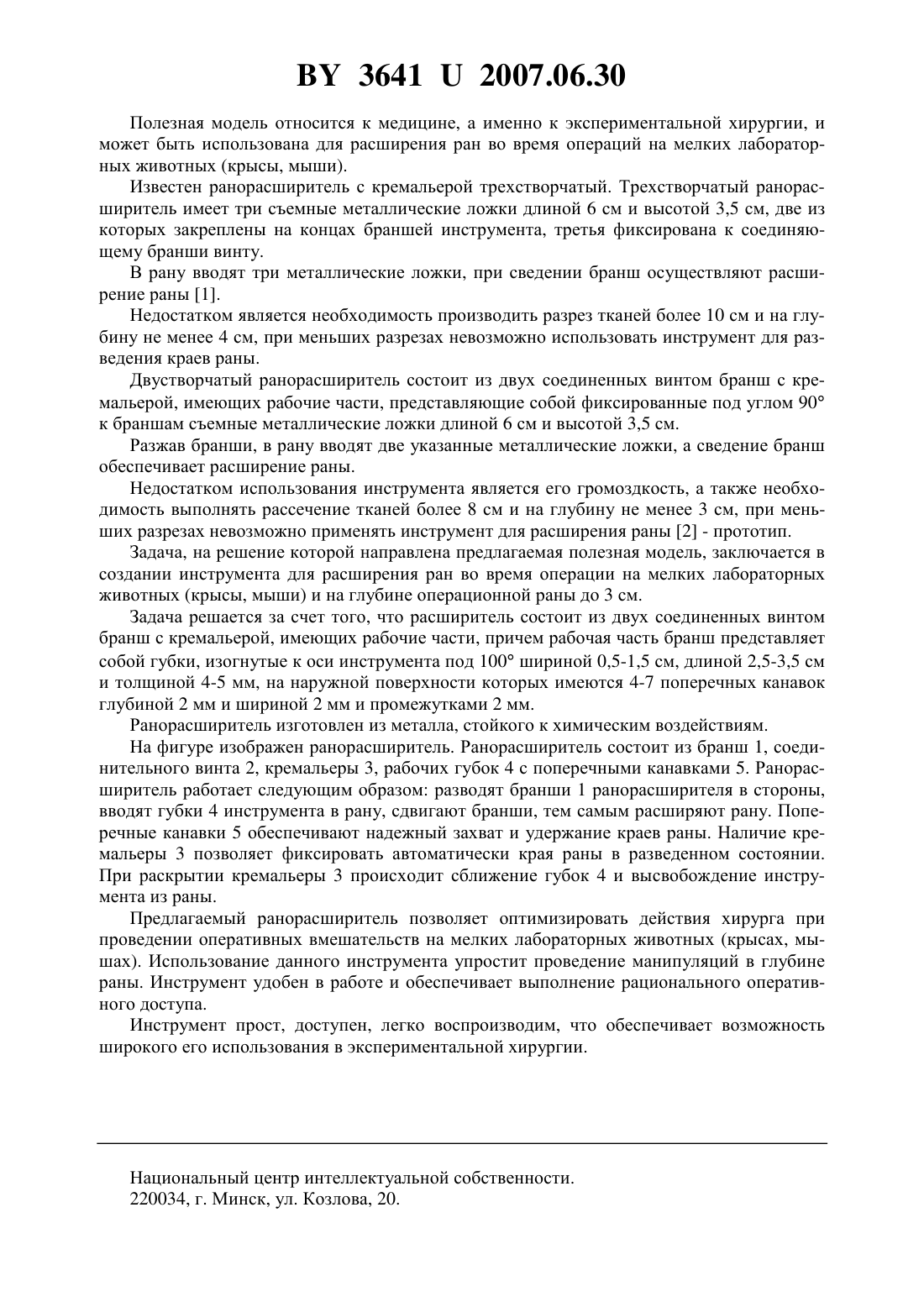

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гомельский государственный медицинский университет(72) Авторы Дорошкевич Сергей Витальевич Дорошкевич Елена Юлияновна(73) Патентообладатель Учреждение образования Гомельский государственный медицинский университет(57) Расширитель, состоящий из двух соединенных винтом бранш с кремальерой, имеющих рабочие части, отличающийся тем, что рабочая часть бранш представляет собой губки, изогнутые к оси инструмента под 100 шириной 0,5-1,5 см, длиной 2,5-3,5 см и толщиной 4-5 мм, на наружной поверхности которых имеются 4-7 поперечных канавок глубиной 2 мм и шириной 2 мм и промежутками 2 мм. 36412007.06.30 Полезная модель относится к медицине, а именно к экспериментальной хирургии, и может быть использована для расширения ран во время операций на мелких лабораторных животных (крысы, мыши). Известен ранорасширитель с кремальерой трехстворчатый. Трехстворчатый ранорасширитель имеет три съемные металлические ложки длиной 6 см и высотой 3,5 см, две из которых закреплены на концах браншей инструмента, третья фиксирована к соединяющему бранши винту. В рану вводят три металлические ложки, при сведении бранш осуществляют расширение раны 1. Недостатком является необходимость производить разрез тканей более 10 см и на глубину не менее 4 см, при меньших разрезах невозможно использовать инструмент для разведения краев раны. Двустворчатый ранорасширитель состоит из двух соединенных винтом бранш с кремальерой, имеющих рабочие части, представляющие собой фиксированные под углом 90 к браншам съемные металлические ложки длиной 6 см и высотой 3,5 см. Разжав бранши, в рану вводят две указанные металлические ложки, а сведение бранш обеспечивает расширение раны. Недостатком использования инструмента является его громоздкость, а также необходимость выполнять рассечение тканей более 8 см и на глубину не менее 3 см, при меньших разрезах невозможно применять инструмент для расширения раны 2 - прототип. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании инструмента для расширения ран во время операции на мелких лабораторных животных (крысы, мыши) и на глубине операционной раны до 3 см. Задача решается за счет того, что расширитель состоит из двух соединенных винтом бранш с кремальерой, имеющих рабочие части, причем рабочая часть бранш представляет собой губки, изогнутые к оси инструмента под 100 шириной 0,5-1,5 см, длиной 2,5-3,5 см и толщиной 4-5 мм, на наружной поверхности которых имеются 4-7 поперечных канавок глубиной 2 мм и шириной 2 мм и промежутками 2 мм. Ранорасширитель изготовлен из металла, стойкого к химическим воздействиям. На фигуре изображен ранорасширитель. Ранорасширитель состоит из бранш 1, соединительного винта 2, кремальеры 3, рабочих губок 4 с поперечными канавками 5. Ранорасширитель работает следующим образом разводят бранши 1 ранорасширителя в стороны,вводят губки 4 инструмента в рану, сдвигают бранши, тем самым расширяют рану. Поперечные канавки 5 обеспечивают надежный захват и удержание краев раны. Наличие кремальеры 3 позволяет фиксировать автоматически края раны в разведенном состоянии. При раскрытии кремальеры 3 происходит сближение губок 4 и высвобождение инструмента из раны. Предлагаемый ранорасширитель позволяет оптимизировать действия хирурга при проведении оперативных вмешательств на мелких лабораторных животных (крысах, мышах). Использование данного инструмента упростит проведение манипуляций в глубине раны. Инструмент удобен в работе и обеспечивает выполнение рационального оперативного доступа. Инструмент прост, доступен, легко воспроизводим, что обеспечивает возможность широкого его использования в экспериментальной хирургии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: A61D 1/00, A61B 17/00

Метки: ранорасширитель
